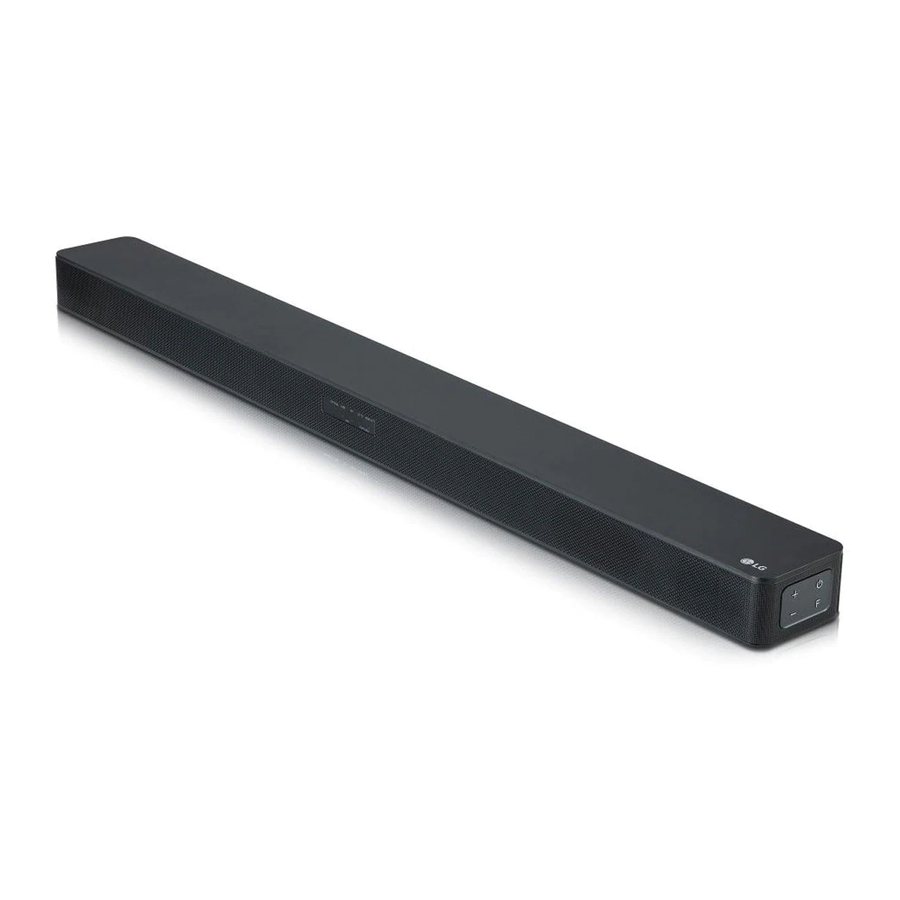

LG SKM5Y - Vezeték nélküli Sound Bar Egyszerű használati útmutató

Bevezetés

Kérjük, figyelmesen olvassa el ezt a kézikönyvet a készülék használata előtt, és őrizze meg későbbi felhasználás céljából.
A speciális funkciók használati utasításainak megtekintéséhez látogasson el a http://www.lg.com oldalra, és töltse le a Felhasználói kézikönyvet.
A kézikönyvben található tartalom egy része eltérhet az Ön készülékétől.

FCC megfelelőségi nyilatkozat

Ezt a berendezést tesztelték, és megállapították, hogy megfelel a B osztályú digitális eszközökre vonatkozó határértékeknek, az FCC szabályok 15. része szerint. Ezeket a határértékeket úgy tervezték, hogy ésszerű védelmet nyújtsanak a káros interferencia ellen lakossági telepítés esetén. Ez a berendezés rádiófrekvenciás energiát generál, használ és sugározhat ki, és ha nem az utasításoknak megfelelően telepítik és használják, káros interferenciát okozhat a rádiókommunikációban. Mindazonáltal nincs garancia arra, hogy egy adott telepítés során nem fordul elő interferencia. Ha ez a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, ami a berendezés ki- és bekapcsolásával állapítható meg, a felhasználót arra ösztönzik, hogy próbálja meg az interferenciát az alábbi intézkedések közül egy vagy több segítségével kijavítani:

• Helyezze át vagy helyezze át a vevőantennát.
• Növelje a távolságot a berendezés és a vevő között.
• Csatlakoztassa a berendezést egy olyan áramkör aljzatához, amely eltér attól, amelyhez a vevő csatlakozik.
• Kérjen segítséget a kereskedőtől vagy egy tapasztalt rádió-/TV-szerelőtől.

Ez az eszköz megfelel az FCC szabályok 15. részének.
A működésre a következő két feltétel vonatkozik:

1. ez az eszköz nem okozhat káros interferenciát, és
2. ennek az eszköznek el kell viselnie minden beérkező interferenciát, beleértve azokat is, amelyek nem kívánt működést okozhatnak.

Az eszköz bármilyen olyan változtatása vagy módosítása, amelyet a megfelelőségért felelős fél kifejezetten nem hagyott jóvá, érvénytelenítheti a felhasználó jogosultságát a berendezés üzemeltetésére.

FCC RF sugárzási expozíciós nyilatkozat: Ez a berendezés megfelel az ellenőrizetlen környezetre vonatkozóan meghatározott FCC sugárzási expozíciós határértékeknek. Ezt az adót nem szabad más antennával vagy adóval együtt elhelyezni vagy üzemeltetni.
Ezt a berendezést úgy kell telepíteni és üzemeltetni, hogy az antenna és a test között legalább 20 cm (7,8 hüvelyk) távolság legyen. A felhasználóknak be kell tartaniuk a speciális üzemeltetési utasításokat az RF expozíciós megfelelőség biztosítása érdekében.

FCC rádiófrekvenciás interferencia követelmények:
A nagy teljesítményű radarokat az 5,25–5,35 GHz-es és az 5,65–5,85 GHz-es sávok elsődleges felhasználóiként osztják ki. Ezek a radarállomások interferenciát okozhatnak és/vagy károsíthatják ezt az eszközt. Ez az eszköz nem helyezhető el más adóval együtt.

A szállító megfelelőségi nyilatkozata

Előlap

(Készenlét) - Be- vagy kikapcsolja a készüléket
F (Funkció) - Funkció kiválasztása
(Hangerő) - Hangerő beállítása

Hátlap

DC IN - Csatlakoztassa a hálózati adapterhez
OPTICAL IN - Csatlakoztassa egy optikai eszközhöz
PORTABLE IN - Csatlakoztassa egy hordozható eszközhöz
USB - Csatlakoztassa egy USB-eszközhöz
HDMI OUT (TV ARC) - Csatlakoztassa egy TV-hez
HDMI IN - Csatlakoztassa egy eszköz HDMI kimenetéhez

Mélysugárzó csatlakoztatása

Helyezze a vezeték nélküli mélysugárzót a hangszóró közelébe, és kövesse az alábbi lépéseket.

1. Csatlakoztassa a vezeték nélküli mélysugárzó és a sound bar tápkábelét a konnektorba.
2. Kapcsolja be a főegységet:
   A sound bar és a vezeték nélküli mélysugárzó automatikusan csatlakozik. A mélysugárzó zöld LED-je világít.

Mélysugárzó csatlakoztatása manuálisan
Ha a mélysugárzó nem ad ki hangot, próbálja meg manuálisan csatlakoztatni.

1. Nyomja meg a Pairing (Párosítás) gombot a vezeték nélküli mélysugárzó hátulján.
   • A vezeték nélküli mélysugárzó hátulján lévő zöld LED gyorsan villog. (Ha a zöld LED nem villog, tartsa lenyomva a Pairing (Párosítás) gombot.)
2. Kapcsolja be a főegységet.
3. A párosítás befejeződött.
   • A vezeték nélküli mélysugárzó hátulján lévő zöld LED világít.

Csatlakoztassa a Sound Bart és a TV-t optikai () vagy HDMI ARC () segítségével.

1. Optikai csatlakozás
   1. Csatlakoztassa a sound bart a TV-hez optikai kábellel.
   2. Állítsa be az [External Speaker (Optical)] (Külső hangszóró (optikai)) lehetőséget a TV beállítási menüjében.


2. HDMI(ARC) csatlakozás
   1. Csatlakoztassa a sound bart a TV-hez HDMI-kábellel.
   2. Állítsa be az [External Speaker (HDMI ARC)] (Külső hangszóró (HDMI ARC)) lehetőséget a TV beállítási menüjében.


• A HDMI-csatlakozás nem érhető el, ha a TV-je nem támogatja a HDMI ARC-t.
• Ha ezt az egységet OPTICAL és ARC segítségével csatlakoztatja egyszerre, az ARC jel prioritást élvez.

További eszköz csatlakoztatása

1. Csatlakoztassa a külső eszközt az alábbiak szerint.


2. Állítsa be a bemeneti forrást az F gomb ismételt megnyomásával a távirányítón vagy a készüléken.

Távirányító

ASC/DTS V:X/BASS BLAST: Kiválasztja a hangeffektust.
REAR +/-: Beállítja a hátsó hangszórók hangerejét.
(Hátsó hangszórókhoz)

A hátsó hangszórók hangerejének beállítása és a térhangzás használata csak akkor alkalmazható, ha a hátsó hangszórók csatlakoztatva vannak.
A hátsó hangszórókészlet külön megvásárolható.

WOOFER +/-: Beállítja a mélysugárzó hangerejét.
AUTO POWER ON/OFF: Automatikusan bekapcsol egy bemeneti forrás által.

Akkumulátor cseréje

További információk

Specifikáció

Energiafogyasztás	Lásd a fő címkét.
Hálózati adapter	Modell: DA-38A25 Gyártó: Asian Power Devices Inc. Bemenet: 100 - 240 V ~ 50 - 60 Hz Kimenet: 25 V 1.52 A
Méretek (Sz x Ma x Mé)	Kb. 891,0 mm X 57,5 mm X 87,8 mm Lábbal (35 hüvelyk x 2,2 hüvelyk x 3,4 hüvelyk)
Busz tápellátás (USB)	5 V 500 mA
Erősítő (Teljes RMS kimeneti teljesítmény)	360 W RMS

A tervezés és a specifikációk előzetes értesítés nélkül megváltozhatnak.

Hátsó hangszórók készenlétben
Készen áll a térhangzásra a külön megvásárolható hátsó hangszórókészlettel. (SPK8-S)

NYÍLT FORRÁSKÓDÚ SZOFTVERRE VONATKOZÓ INFORMÁCIÓK
A termékben található GPL, LGPL, MPL és egyéb nyílt forráskódú licencek szerinti forráskód beszerzéséhez látogasson el a http://opensource.lge.com oldalra.
A forráskód mellett az összes hivatkozott licencfeltétel, garanciális felelősségkizárás és szerzői jogi megjegyzés letölthető.
Az LG Electronics CD-ROM-on is rendelkezésre bocsátja a nyílt forráskódot az ilyen terjesztés költségeinek (például a média, a szállítás és a kezelés költségeinek) fedezésére, az opensource@lge.com címre küldött e-mailben.
Ez az ajánlat a termék utolsó szállítását követő három évig érvényes. Ez az ajánlat bárki számára érvényes, aki megkapja ezt az információt.
