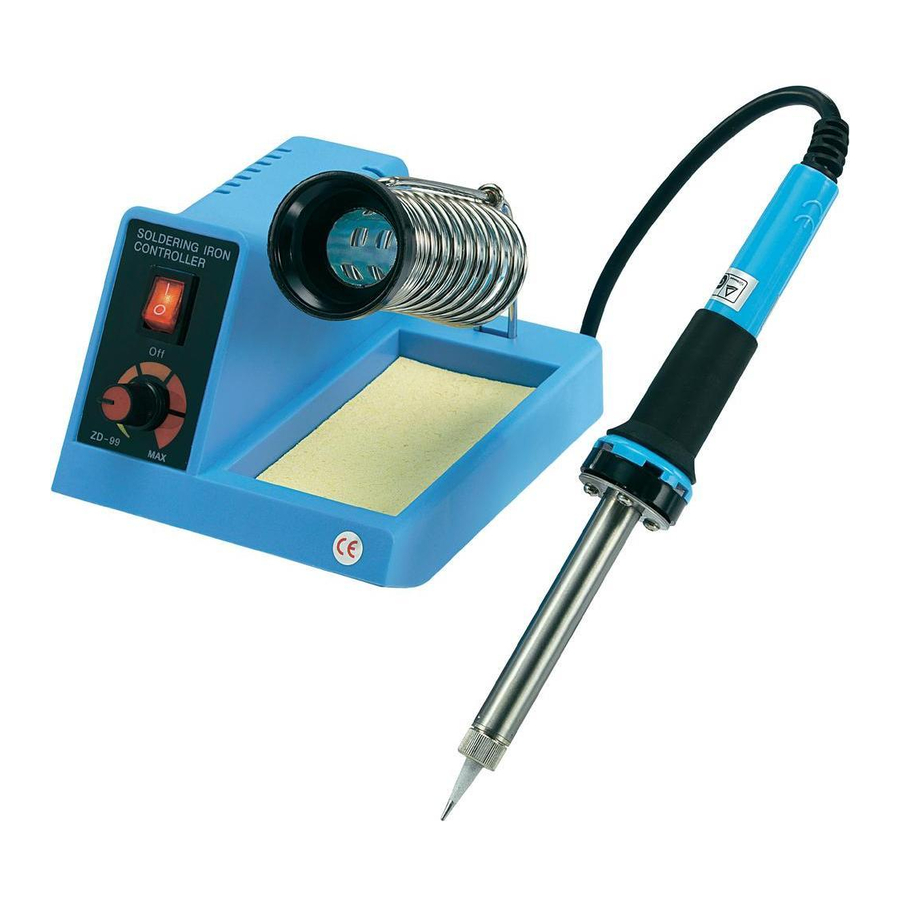

BASETech ZD-99 - Αναλογικός Σταθμός Συγκόλλησης 48W Εγχειρίδιο
Προβλεπόμενη Χρήση
Ο αναλογικός σταθμός συγκόλλησης παρέχει μια ρυθμιζόμενη μέγιστη θερμοκρασία για συγκόλληση. Όλες οι εργασίες συγκόλλησης για ηλεκτρονικούς ή ηλεκτρικούς σκοπούς χρησιμοποιώντας διαφορετικά είδη μαλακής συγκόλλησης (συγκόλληση μολύβδου ή αργύρου) μπορούν να εκτελεστούν λόγω της ρυθμιζόμενης θερμοκρασίας εργασίας. Η μύτη συγκόλλησης μπορεί να αντικατασταθεί.
Ο σταθμός συγκόλλησης πληροί την κατηγορία προστασίας 1 (με αγωγό γείωσης) και θα πρέπει να συνδέεται και να χρησιμοποιείται μόνο με μια αντικραδασμική πρίζα με τάση 220 - 240V~/50Hz.
Δεν επιτρέπεται η συγκόλληση σε κυκλώματα υπό τάση κ.λπ.
Μην το χρησιμοποιείτε σε αντίξοες περιβαλλοντικές συνθήκες.
Οι αντίξοες περιβαλλοντικές συνθήκες είναι:
- Υγρασία ή υπερβολική υγρασία αέρα
- σκόνη ή εύφλεκτα αέρια, ατμοί ή διαλύτες,
- ισχυροί κραδασμοί.
Οποιαδήποτε χρήση άλλη από αυτή που περιγράφεται παραπάνω δεν επιτρέπεται και μπορεί να προκαλέσει ζημιά στο προϊόν.
Επιπλέον, υπάρχουν κίνδυνοι όπως πυρκαγιά, βραχυκύκλωμα, ηλεκτροπληξία κ.λπ.
Κανένα μέρος του προϊόντος δεν πρέπει να τροποποιηθεί ή να ανακατασκευαστεί!
Οι οδηγίες ασφαλείας πρέπει να τηρούνται σχολαστικά!
Οδηγίες Ασφαλείας
Η εγγύηση καθίσταται άκυρη όταν προκληθεί ζημιά ως αποτέλεσμα μη συμμόρφωσης με τις οδηγίες λειτουργίας!
Δεν αναλαμβάνουμε καμία ευθύνη για οποιαδήποτε ζημιά προκύψει ως συνέπεια!
Ένα θαυμαστικό υποδεικνύει σημαντικές πληροφορίες στις οδηγίες λειτουργίας που πρέπει να τηρούνται προσεκτικά.
Το σύμβολο „χέρι" χρησιμοποιείται για να υποδείξει συγκεκριμένες υποδείξεις και πληροφορίες σχετικά με το χειρισμό.
Αυτή η συσκευή συμμορφώνεται με το CE και πληροί τους απαραίτητους ευρωπαϊκούς κανονισμούς.
Η μη εξουσιοδοτημένη μετατροπή ή/και τροποποίηση του προϊόντος είναι απαράδεκτη για λόγους ασφαλείας και έγκρισης (CE). Τα κατεστραμμένα καλώδια ρεύματος ή τα καλώδια προς τη ράβδο συγκόλλησης πρέπει να αντικαθίστανται μόνο από εξειδικευμένο προσωπικό.
Η κατασκευή του σταθμού συγκόλλησης πληροί την κατηγορία προστασίας 1. Βεβαιωθείτε ότι ο αγωγός γείωσης δεν είναι αποσυνδεδεμένος και ότι το προϊόν είναι συνδεδεμένο μόνο σε γειωμένες πρίζες.
Κρατήστε τις ηλεκτρικές συσκευές και τα αξεσουάρ μακριά από παιδιά! Δεν είναι παιχνίδια.
Μην χρησιμοποιείτε ποτέ το προϊόν αμέσως μετά την εισαγωγή του από το κρύο σε ένα ζεστό δωμάτιο. Η συμπύκνωση που σχηματίζεται μπορεί να καταστρέψει τη συσκευή σας. Περιμένετε μέχρι το προϊόν να φτάσει σε θερμοκρασία δωματίου πριν από τη χρήση.
Μην αγγίζετε ποτέ τη συσκευή με υγρά ή βρεγμένα χέρια. Υπάρχει κίνδυνος επικίνδυνου ηλεκτρικού σοκ.
Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός κατά τη συγκόλληση. Η κόλληση ή η ροή συγκόλλησης μπορεί να είναι επιβλαβής.
Πλύνετε καλά τα χέρια σας μετά την εργασία με κόλληση που περιέχει μόλυβδο. Μην αφήνετε την κόλληση που περιέχει μόλυβδο να περάσει από τα χείλη σας. μην τρώτε κατά τη διάρκεια των εργασιών.
Τα καλώδια ρεύματος (καλώδιο ρεύματος και καλώδιο προς το κολλητήρι) πρέπει να προστατεύονται από τη θερμότητα και τις αιχμηρές άκρες.
Φοράτε κατάλληλα προστατευτικά ρούχα και γυαλιά ασφαλείας κατά τη συγκόλληση.
Μην αγγίζετε καμία άλλη περιοχή του κολλητηριού εκτός από τη λαβή κατά την εργασία. Πολύ ζεστό! Κίνδυνος εγκαυμάτων!
Μην αφήνετε τα παιδιά μόνα τους παρουσία του κολλητηριού!
Η συγκόλληση πρέπει να γίνεται σε μη εύφλεκτες επιφάνειες. Βεβαιωθείτε ότι κανένα υλικό στη γύρω περιοχή δεν μπορεί να υποστεί ζημιά από τη θερμότητα.
Εάν έχετε λόγο να πιστεύετε ότι η συσκευή δεν μπορεί πλέον να λειτουργήσει με ασφάλεια, αποσυνδέστε την αμέσως και ασφαλίστε την ώστε να μην τεθεί σε λειτουργία ακούσια.
Μπορεί να υποτεθεί ότι η ασφαλής λειτουργία δεν είναι πλέον δυνατή εάν:
- η συσκευή παρουσιάζει ορατή ζημιά,
- η συσκευή δεν λειτουργεί πλέον
- έχει αποθηκευτεί για μεγάλο χρονικό διάστημα υπό δυσμενείς συνθήκες
- η συσκευή εκτέθηκε σε εξαιρετική καταπόνηση που προκλήθηκε από τη μεταφορά.
Λειτουργία
- Αποσυσκευάστε τον σταθμό συγκόλλησης και ελέγξτε όλα τα μέρη για ζημιές. Τα κατεστραμμένα μέρη δεν πρέπει να τεθούν σε λειτουργία.
- Τοποθετήστε την βάση στήριξης για το κολλητήρι πλάγια στον σταθμό συγκόλλησης. Βρέξτε το σφουγγάρι καθαρισμού στη βάση σφουγγαριού με νερό.
- Τοποθετήστε το κολλητήρι στη βάση στήριξης.
- Τοποθετήστε τον σταθμό συγκόλλησης σε μια σταθερή και ανθεκτική επιφάνεια.
- Συνδέστε το φις στην πρίζα και ενεργοποιήστε τον σταθμό συγκόλλησης χρησιμοποιώντας τον διακόπτη ρεύματος (I = ON (ΕΝΕΡΓΟΠΟΙΗΣΗ) / 0 = OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)). Όταν είναι ενεργοποιημένος, ο διακόπτης ρεύματος είναι φωτισμένος.
Να τοποθετείτε πάντα το κολλητήρι στη βάση στήριξης όταν θερμαίνεται ή κατά τη διάρκεια διαλειμμάτων από τη συγκόλληση.
Βεβαιωθείτε ότι οι επαφές για συγκόλληση στο τεμάχιο εργασίας είναι καθαρές.
Χρησιμοποιείτε μόνο κόλληση για ηλεκτρονικά. Η όξινη κόλληση μπορεί να βλάψει τη μύτη συγκόλλησης ή το τεμάχιο εργασίας.
- Ρυθμίστε την επιθυμητή θερμοκρασία του κολλητηριού με το κουμπί ρύθμισης. Οι χρωματικά κωδικοποιημένες περιοχές είναι ίσες με τις ακόλουθες θερμοκρασίες:
Κίτρινο περίπου 150°C
Πορτοκαλί περίπου >150° έως 270°C
Κόκκινο περίπου >270° έως 480°C
Για κόλληση μολύβδου, επιλέξτε την αρχή του πρώτου κόκκινου τμήματος (περίπου 270 - 360°C), για κόλληση αργύρου χρησιμοποιήστε την αρχή του δεύτερου κόκκινου τμήματος (περίπου 320 - 420°C).
Για μεγαλύτερη μύτη συγκόλλησης, ρυθμίστε τη θερμοκρασία προς τα πάνω για να εκτελέσετε τη συγκόλληση όσο το δυνατόν γρηγορότερα και όσο χρειάζεται.
Μειώστε τη θερμοκρασία κατά τη διάρκεια των διαλειμμάτων. Αυτό εξοικονομεί ενέργεια και παρατείνει την ανθεκτικότητα της μύτης συγκόλλησης.
- Περιμένετε περίπου 2-3 λεπτά μέχρι η μύτη συγκόλλησης να φτάσει στην ρυθμισμένη θερμοκρασία. Ελέγξτε τη θερμοκρασία αγγίζοντας τη μύτη συγκόλλησης με κόλληση. Εάν η κόλληση λιώσει εύκολα, μπορείτε να ξεκινήσετε τη συγκόλληση.
- Επικασσιτερώστε τη ζεστή μύτη συγκόλλησης με κόλληση. Σκουπίστε την υπερβολική κόλληση στο βρεγμένο σφουγγάρι καθαρισμού.
- Ζεστάνετε τη θέση συγκόλλησης με τη μύτη συγκόλλησης και προσθέστε κόλληση.
- Αφήστε το σημείο συγκόλλησης να κρυώσει.
- Καθαρίστε τη μύτη συγκόλλησης μετά από κάθε διαδικασία συγκόλλησης στο βρεγμένο σφουγγάρι.
- Αφού τελειώσετε τη συγκόλληση, τοποθετήστε ξανά το κολλητήρι στη βάση και απενεργοποιήστε τον σταθμό συγκόλλησης στον κύριο διακόπτη.
- Μην λιμάρετε τη μύτη συγκόλλησης. Έτσι θα καταστραφεί.
Μην αγγίζετε ποτέ τη ζεστή μύτη συγκόλλησης. Πολύ ζεστό! Κίνδυνος εγκαυμάτων!
Αφήστε το κολλητήρι να κρυώσει μετά τη χρήση.
Το κολλητήρι δεν πρέπει να βυθίζεται σε νερό.
Κατά τη διάρκεια των διαλειμμάτων, το κολλητήρι πρέπει να τοποθετείται στη βάση στήριξης.
Αλλαγή μύτης συγκόλλησης
Απενεργοποιήστε τον σταθμό συγκόλλησης και αφήστε το κολλητήρι να κρυώσει εντελώς.
Χαλαρώστε το μεταλλικό παξιμάδι στην άκρη του κολλητηριού. Αφαιρέστε το παξιμάδι και τραβήξτε έξω τη μύτη συγκόλλησης. Για να αφαιρέσετε τυχόν σωματίδια βρωμιάς, χτυπήστε προσεκτικά το κάλυμμα του κολλητηριού σε ένα λαστιχένιο χαλάκι.
Εισαγάγετε μια νέα μύτη συγκόλλησης και βιδώστε ξανά το παξιμάδι στη θέση του με το χέρι.
Διάθεση
Τα ηλεκτρονικά προϊόντα είναι πρώτη ύλη και δεν ανήκουν στα οικιακά απορρίμματα. Εάν δεν μπορείτε πλέον να χρησιμοποιήσετε τη συσκευή, επιστρέψτε την δωρεάν στα επίσημα σημεία συλλογής στην κοινότητά σας. Δεν επιτρέπεται η απόρριψη στα οικιακά απορρίμματα.
Τεχνικά Δεδομένα
Τάση λειτουργίας: 220 - 240V~/50Hz
Μέγιστη ισχύς εισόδου 58W
Θερμοκρασία της μύτης συγκόλλησης 150 έως 480°C ρυθμιζόμενη
Διαστάσεις Π x Υ x Β σε mm 115 x 115 x 143
Βάρος: περίπου 700 g
Μήκος καλωδίου προς το κολλητήρι περίπου 110 cm
Αυτές οι οδηγίες λειτουργίας δημοσιεύονται από την Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
Οι οδηγίες λειτουργίας αντικατοπτρίζουν τις τρέχουσες τεχνικές προδιαγραφές κατά τη στιγμή της εκτύπωσης. Διατηρούμε το δικαίωμα να αλλάξουμε τις τεχνικές ή φυσικές προδιαγραφές.
© Copyright 2010 by Conrad Electronic SE. Printed in Germany.
