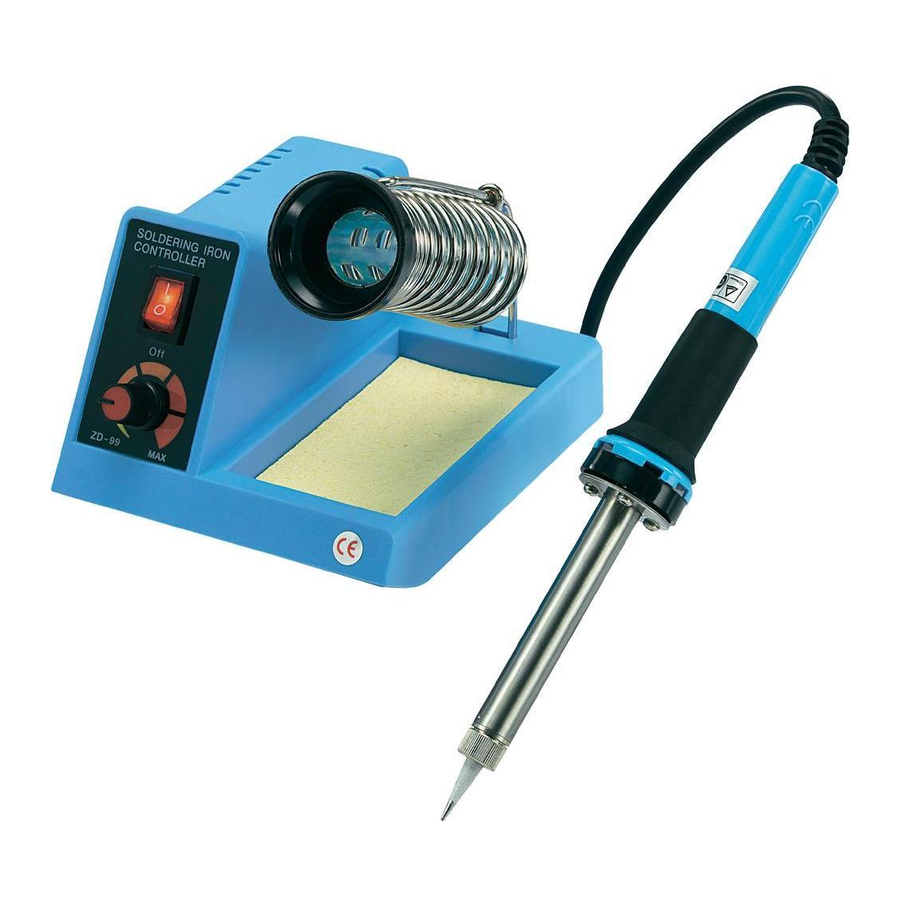

BASETech ZD-99 - Analogue Soldering Station 48W Qo'llanma
Maqsadli foydalanish
Analog lehimlash stantsiyasi lehimlash uchun sozlanishi mumkin bo'lgan maksimal haroratni ta'minlaydi. Turli xil yumshoq lehimlardan (qo'rg'oshin yoki kumush lehim) foydalangan holda elektron yoki elektr maqsadlarida barcha lehimlash ishlari sozlanishi mumkin bo'lgan ish harorati tufayli amalga oshirilishi mumkin. Lehimlash uchi almashtirilishi mumkin.
Lehimlash stantsiyasi 1-himoya klassiga (yer o'tkazgichi bilan) mos keladi va faqat 220 - 240V~/50Hz kuchlanishli va zarbadan himoyalangan rozetkaga ulanishi va ishlatilishi kerak.
Kuchlanishli zanjirlarda lehimlashga ruxsat etilmaydi.
Noqulay atrof-muhit sharoitida ishlatmang.
Noqulay atrof-muhit sharoitlari:
- Nam yoki haddan tashqari havo namligi
- chang yoki yonuvchi gazlar, bug'lar yoki erituvchilar,
- kuchli tebranishlar.
Yuqorida tavsiflanganidan boshqa har qanday foydalanishga ruxsat etilmaydi va mahsulotga zarar etkazishi mumkin.
Bundan tashqari, yong'in, qisqa tutashuv, elektr toki urishi kabi xavflar mavjud.
Mahsulotning hech qanday qismini o'zgartirish yoki qayta qurish mumkin emas!
Xavfsizlik bo'yicha ko'rsatmalarga qat'iy rioya qilish kerak!
Xavfsizlik bo'yicha ko'rsatmalar
Foydalanish bo'yicha ko'rsatmalarga rioya qilmaslik natijasida zarar yuzaga kelganda kafolat o'z kuchini yo'qotadi!
Biz oqibatda kelib chiqqan har qanday zarar uchun javobgarlikni o'z zimmamizga olmaymiz!
Undov belgisi foydalanish bo'yicha ko'rsatmalarda ehtiyotkorlik bilan rioya qilish kerak bo'lgan muhim ma'lumotlarni ko'rsatadi.
„Qo'l" belgisi ishlov berish bo'yicha aniq maslahatlar va ma'lumotlarni ko'rsatish uchun ishlatiladi.
Ushbu qurilma CEga mos keladi va zarur Yevropa qoidalariga javob beradi.
Mahsulotni ruxsatsiz konvertatsiya qilish va/yoki o'zgartirish xavfsizlik va tasdiqlash sabablari (CE) tufayli qabul qilinishi mumkin emas. Shikastlangan elektr kabellari yoki lehimlash tayoqchasiga ulangan kabellar faqat malakali xodimlar tomonidan almashtirilishi kerak.
Lehimlash stantsiyasining konstruksiyasi 1-himoya klassiga mos keladi. Yer o'tkazgichi uzilmaganligiga ishonch hosil qiling va mahsulot faqat yerga ulangan rozetkalarga ulangan.
Elektr jihozlari va aksessuarlarini bolalardan uzoqroq tuting! Ular o'yinchoq emas.
Mahsulotni sovuqdan iliq xonaga olib kirilgandan so'ng darhol ishlatmang. Hosil bo'ladigan kondensatsiya qurilmangizni yo'q qilishi mumkin. Ishlatishdan oldin mahsulot xona haroratida bo'lguncha kuting.
Jihozga hech qachon nam yoki ho'l qo'llar bilan tegmang. Xavfli elektr toki urishi xavfi mavjud.
Lehimlash paytida etarli shamollatishga ishonch hosil qiling. Lehim yoki lehim oqimi zararli bo'lishi mumkin.
Qo'rg'oshinli lehim bilan ishlagandan so'ng qo'llaringizni yaxshilab yuving. Qo'rg'oshinli lehim lablaringizga tegmasin; ish paytida ovqat yemang.
Elektr kabellari (elektr kabeli va lehimlash dazmoliga ulangan kabel) issiqlik va o'tkir qirralardan himoyalangan bo'lishi kerak.
Lehimlash paytida tegishli himoya kiyimlari va xavfsizlik ko'zoynaklarini taqing.
Ishlayotganda lehimlash dazmolining dastagidan boshqa hech qanday joyiga tegmang. Juda issiq! Kuyish xavfi!
Lehimlash dazmoli oldida bolalarni yolg'iz qoldirmang!
Lehimlash yonmaydigan sirtlarda amalga oshirilishi kerak. Yaqin atrofdagi har qanday material issiqlikdan shikastlanmasligiga ishonch hosil qiling.
Agar qurilma endi xavfsiz tarzda ishlay olmaydi deb hisoblashga asos bo'lsa, uni darhol uzing va tasodifiy ishlashdan himoya qiling.
Agar quyidagi holatlar mavjud bo'lsa, xavfsiz ishlash endi mumkin emas deb taxmin qilish mumkin:
- qurilmada ko'rinadigan shikastlanishlar mavjud,
- qurilma endi ishlamaydi
- uzoq vaqt davomida noqulay sharoitlarda saqlangan
- qurilma tashish natijasida kelib chiqqan favqulodda zo'riqishga duchor bo'lgan.
Ishlash
- Lehimlash stantsiyasini oching va barcha qismlarni shikastlanish uchun tekshiring. Shikastlangan qismlarni ishlatishga qo'yish mumkin emas.
- Lehimlash dazmoli uchun ushlagich tokchasini lehimlash stantsiyasiga yon tomonga qo'ying. G'ovak tokchasidagi tozalash g'ovagini suv bilan ho'llang.
- Lehimlash dazmolini ushlagich tokchasiga qo'ying.
- Lehimlash stantsiyasini qattiq va bardoshli sirtga joylashtiring.
- Elektr vilkasini rozetkaga ulang va quvvat tugmasi (I = ON (yoqish) / 0 = OFF (o'chirish)) yordamida lehimlash stantsiyasini yoqing. Yoqilganda, quvvat tugmasi yonadi.
Lehimlash dazmolini qizdirilganda yoki lehimlashdan tanaffuslar paytida har doim ushlagich tokchasiga qo'ying.
Ish qismida lehimlash uchun kontaktlarning toza ekanligiga ishonch hosil qiling.
Faqat elektronika uchun lehimdan foydalaning. Kislotali lehim lehimlash uchiga yoki ish qismiga zarar etkazishi mumkin.
- Sozlash tugmasi bilan lehimlash dazmolining kerakli haroratini rostlang. Rang kodli joylar quyidagi haroratga teng:
Sariq taxminan 150°C
To'q sariq taxminan >150° dan 270°C gacha
Qizil taxminan >270° dan 480°C gacha
Qo'rg'oshinli lehim uchun birinchi qizil segmentning boshlanishini (taxminan 270 - 360°C) tanlang, kumush lehim uchun ikkinchi qizil segmentning boshlanishidan foydalaning (taxminan 320 - 420°C).
Kattaroq lehimlash uchi uchun lehimlashni imkon qadar tezroq va zarur bo'lganda bajarish uchun haroratni yuqoriga sozlang.
Tanaffuslar paytida haroratni pasaytiring. Bu energiyani tejaydi va lehimlash uchining chidamliligini oshiradi.
- Lehimlash uchi sozlangan haroratga yetguncha taxminan 2-3 daqiqa kuting. Lehimlash uchiga lehim bilan tegib haroratni tekshiring. Agar lehim osonlikcha erib ketsa, lehimlashni boshlashingiz mumkin.
- Issiq lehimlash uchini lehim bilan qoplang. Ho'l tozalash g'ovagidagi ortiqcha lehimni artib tashlang.
- Lehimlash joyini lehimlash uchi bilan isiting va lehim qo'shing.
- Lehimlash nuqtasi sovushini kuting.
- Har bir lehimlash protsedurasidan so'ng lehimlash uchini ho'l g'ovakda tozalang.
- Lehimlashni tugatgandan so'ng, lehimlash dazmolini tokchaga qaytaring va asosiy tugmada lehimlash stantsiyasini o'chiring.
- Lehimlash uchini tozalash uchun fayldan foydalanmang. Shunday qilib, u shikastlanadi.
Hech qachon issiq lehimlash uchiga tegmang. Juda issiq! Kuyish xavfi!
Ishlatilgandan so'ng lehimlash dazmolining sovushini kuting.
Lehimlash dazmolini suvga botirish mumkin emas.
Tanaffuslar paytida lehimlash dazmoli ushlagich tokchasiga joylashtirilishi kerak.
Lehimlash uchini almashtirish
Lehimlash stantsiyasini o'chiring va lehimlash dazmolining butunlay sovushini kuting.
Lehimlash dazmolining uchidagi metall gaykani bo'shating. Gaykani echib oling va lehimlash uchini tortib oling. Har qanday kir zarralarini olib tashlash uchun lehimlash dazmolining qopqog'ini rezina gilamchaga ehtiyotkorlik bilan urib tushiring.
Yangi lehimlash uchini joylashtiring va gaykani qo'l bilan joyiga burab qo'ying.
Chiqindilarni yo'q qilish
Elektron mahsulotlar xom ashyo hisoblanadi va maishiy chiqindilarga tegishli emas. Agar siz endi qurilmadan foydalana olmasangiz, uni o'z jamoangizdagi rasmiy yig'ish punktlariga bepul qaytaring. Maishiy chiqindilarga tashlashga ruxsat etilmaydi.
Texnik ma'lumotlar
Ishlash kuchlanishi: 220 - 240V~/50Hz
Kirish quvvati maksimal 58W
Lehimlash uchining harorati 150 dan 480°C gacha sozlanishi mumkin
O'lchamlari K x B x Ch mmda 115 x 115 x 143
Og'irligi: taxminan 700 g
Lehimlash dazmoliga ulangan kabelning uzunligi taxminan 110 sm
Ushbu foydalanish bo'yicha ko'rsatmalar Conrad Electronic SE tomonidan nashr etilgan,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
Foydalanish bo'yicha ko'rsatmalar chop etish vaqtida joriy texnik xususiyatlarni aks ettiradi. Biz texnik yoki fizik xususiyatlarni o'zgartirish huquqini o'zimizda saqlab qolamiz.
© Copyright 2010 by Conrad Electronic SE. Germaniyada chop etilgan.
