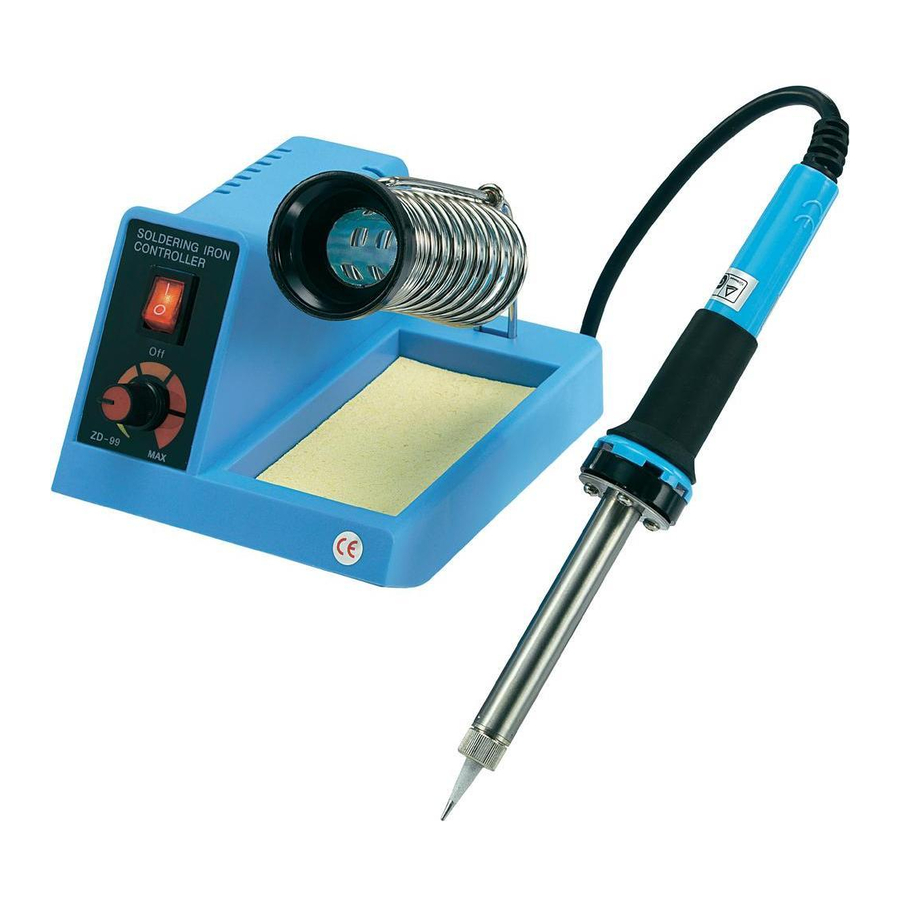

BASETech ZD-99 - Stacion saldimi analog 48W Manual
Përdorimi i synuar
Stacioni analog i saldimit ofron një temperaturë maksimale të rregullueshme për saldim. Të gjitha punët e saldimit për qëllime elektronike ose elektrike duke përdorur lloje të ndryshme të saldimit të butë (saldim plumbi ose argjendi) mund të kryhen për shkak të temperaturës së punës së rregullueshme. Maja e saldimit mund të zëvendësohet.
Stacioni i saldimit plotëson klasën e mbrojtjes 1 (me përcjellës tokëzimi) dhe duhet të lidhet dhe të përdoret vetëm me një prizë të sigurt ndaj goditjeve elektrike me një tension prej 220 - 240V~/50Hz.
Saldimi në qarqe nën tension etj nuk lejohet.
Mos e përdorni në kushte të pafavorshme mjedisore.
Kushtet e pafavorshme mjedisore janë:
- Lagështia e tepërt ose e lartë e ajrit
- pluhuri ose gazrat e djegshëm, avujt ose tretësit,
- dridhje të forta.
Çdo përdorim tjetër përveç atij të përshkruar më sipër nuk lejohet dhe mund të shkaktojë dëme në produkt.
Për më tepër, ka rreziqe të tilla si zjarri, qark i shkurtër, goditje elektrike etj.
Asnjë pjesë e produktit nuk duhet të modifikohet ose rindërtohet!
Udhëzimet e sigurisë duhet të respektohen plotësisht!
Udhëzimet e sigurisë
Garancia bëhet e pavlefshme kur dëmtimi ndodh si rezultat i mosrespektimit të udhëzimeve të përdorimit!
Ne nuk marrim përsipër asnjë përgjegjësi për ndonjë dëm që lind si pasojë!
Një pikëçuditje tregon informacion të rëndësishëm në udhëzimet e përdorimit që duhet të respektohet me kujdes.
Simboli „dorë" përdoret për të treguar këshilla dhe informacione specifike mbi trajtimin.
Ky pajisje është në përputhje me CE dhe plotëson rregulloret e nevojshme evropiane.
Konvertimi dhe/ose modifikimi i paautorizuar i produktit është i papranueshëm për shkak të arsyeve të sigurisë dhe miratimit (CE). Kabllot e dëmtuara të energjisë ose kabllot në shufër saldimi duhet të zëvendësohen vetëm nga personel i kualifikuar.
Konstruksioni i stacionit të saldimit plotëson klasën e mbrojtjes 1. Sigurohuni që përcjellësi i tokëzimit të mos jetë i shkëputur dhe produkti të jetë i lidhur vetëm me priza të tokëzuara.
Mbani pajisjet elektrike dhe aksesorët larg fëmijëve! Ato nuk janë lodra.
Mos e përdorni kurrë produktin menjëherë pasi është sjellë nga i ftohti në një dhomë të ngrohtë. Kondensimi që formohet mund të shkatërrojë pajisjen tuaj. Prisni derisa produkti të jetë në temperaturën e dhomës përpara përdorimit.
Mos e prekni kurrë pajisjen me duar të lagura ose të njoma. Ekziston rreziku i një goditjeje elektrike të rrezikshme.
Sigurohuni që të keni ventilim të mjaftueshëm gjatë saldimit. Saldimi ose fluksi i saldimit mund të jenë të dëmshëm.
Lani duart tërësisht pasi të keni punuar me saldim që përmban plumb. Mos lejoni që saldimi që përmban plumb të kalojë buzët tuaja; mos hani gjatë punës.
Kabllot e energjisë (kablloja e energjisë dhe kablloja në hekurin e saldimit) duhet të mbrohen nga nxehtësia dhe skajet e mprehta.
Vishni veshje mbrojtëse të përshtatshme dhe syze sigurie gjatë saldimit.
Mos prekni asnjë zonë tjetër të hekurit të saldimit përveç dorezës kur punoni. Shumë nxehtë! Rrezik djegieje!
Mos i lini fëmijët vetëm në prani të hekurit të saldimit!
Saldimi duhet të bëhet në sipërfaqe jo të djegshme. Sigurohuni që çdo material në afërsi të mos dëmtohet nga nxehtësia.
Nëse keni arsye të besoni se pajisja nuk mund të përdoret më në mënyrë të sigurt, shkëputeni menjëherë dhe sigurojeni që të mos përdoret pa dashje.
Mund të supozohet se funksionimi i sigurt nuk është më i mundur nëse:
- pajisja shfaq dëmtime të dukshme,
- pajisja nuk funksionon më
- është ruajtur për një kohë të gjatë në kushte të pafavorshme
- pajisja ishte e ekspozuar ndaj stresit të jashtëzakonshëm të shkaktuar nga transporti.
Funksionimi
- Shpaketoni stacionin e saldimit dhe kontrolloni të gjitha pjesët për dëmtime. Pjesët e dëmtuara nuk mund të vihen në funksion.
- Vendoseni raftin mbajtës për hekurin e saldimit anash në stacionin e saldimit. Lagni sfungjerin pastrues në raftin e sfungjerit me ujë.
- Vendoseni hekurin e saldimit në raftin mbajtës.
- Vendoseni stacionin e saldimit në një sipërfaqe të fortë dhe rezistente ndaj konsumit.
- Lidheni spinën e rrjetit në një prizë dhe ndizni stacionin e saldimit duke përdorur çelësin e energjisë (I = ON (ndezur) / 0 = OFF (fikur)). Kur ndizet, çelësi i energjisë është i ndriçuar.
Vendoseni gjithmonë hekurin e saldimit në raftin mbajtës kur po nxehet ose gjatë pushimeve nga saldimi.
Sigurohuni që kontaktet për saldim në pjesën e punës të jenë të pastra.
Përdorni vetëm saldim për elektronikë. Saldimi acid mund të dëmtojë majën e saldimit ose pjesën e punës.
- Rregulloni temperaturën e dëshiruar të hekurit të saldimit me çelësin rregullues. Zonat e koduara me ngjyra janë të barabarta me temperaturat e mëposhtme:
E verdhë përafërsisht 150°C
Portokalli përafërsisht >150° deri në 270°C
E kuqe përafërsisht >270° deri në 480°C
Për saldim plumbi zgjidhni fillimin e segmentit të parë të kuq (përafërsisht 270 - 360°C), për saldim argjendi përdorni fillimin e segmentit të dytë të kuq (përafërsisht 320 - 420°C).
Për majë saldimi më të madhe, rregulloni temperaturën lart për të kryer saldimin sa më shpejt të jetë e mundur dhe aq sa është e nevojshme.
Uluni temperaturën gjatë pushimeve. Kjo kursen energji dhe zgjat qëndrueshmërinë e majës së saldimit.
- Prisni rreth 2-3 minuta derisa maja e saldimit të arrijë temperaturën e rregulluar. Testoni temperaturën duke prekur majën e saldimit me saldim. Nëse saldimi shkrihet lehtë, mund të filloni saldimin.
- Veshni majën e nxehtë të saldimit me saldim. Fshini saldimin e tepërt në sfungjerin pastrues të lagur.
- Ngrohni vendin e saldimit me majën e saldimit dhe shtoni saldim.
- Lëreni pikën e saldimit të ftohet.
- Pastroni majën e saldimit pas çdo procedure saldimi në sfungjerin e lagur.
- Pasi të keni përfunduar saldimin, kthejeni hekurin e saldimit në raft dhe fikeni stacionin e saldimit në çelësin kryesor.
- Mos e gërryeni majën e saldimit. Kështu do të dëmtohet.
Mos e prekni kurrë majën e nxehtë të saldimit. Shumë nxehtë! Rrezik djegieje!
Lëreni hekurin e saldimit të ftohet pas përdorimit.
Hekuri i saldimit nuk mund të zhytet në ujë.
Gjatë pushimeve, hekuri i saldimit duhet të vendoset në raftin mbajtës.
Ndryshimi i majës së saldimit
Fikeni stacionin e saldimit dhe lëreni hekurin e saldimit të ftohet plotësisht.
Lironi arrën metalike në majë të hekurit të saldimit. Hiqeni arrën dhe tërhiqeni majën e saldimit. Për të hequr çdo grimcë papastërtie duke trokitur me kujdes kapakun e hekurit të saldimit në një rrogoz gome.
Futni një majë të re saldimi dhe vidhosni arrën përsëri në vend me dorë.
Asgjësimi
Produktet elektronike janë lëndë e parë dhe nuk i përkasin mbeturinave shtëpiake. Nëse nuk mund ta përdorni më pajisjen, kthejeni atë pa pagesë në pikat zyrtare të grumbullimit në komunitetin tuaj. Asgjësimi në mbeturinat shtëpiake nuk lejohet.
Të dhëna teknike
Tensioni i funksionimit: 220 - 240V~/50Hz
Fuqia hyrëse maks. 58W
Temperatura e majës së saldimit 150 deri në 480°C e rregullueshme
Dimensionet G x L x Th në mm 115 x 115 x 143
Pesha: përafërsisht 700 g
Gjatësia e kabllit në hekurin e saldimit përafërsisht 110 cm
Këto udhëzime përdorimi janë botuar nga Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
Udhëzimet e përdorimit pasqyrojnë specifikimet teknike aktuale në kohën e shtypjes. Ne rezervojmë të drejtën të ndryshojmë specifikimet teknike ose fizike.
© Copyright 2010 nga Conrad Electronic SE. Shtypur në Gjermani.
