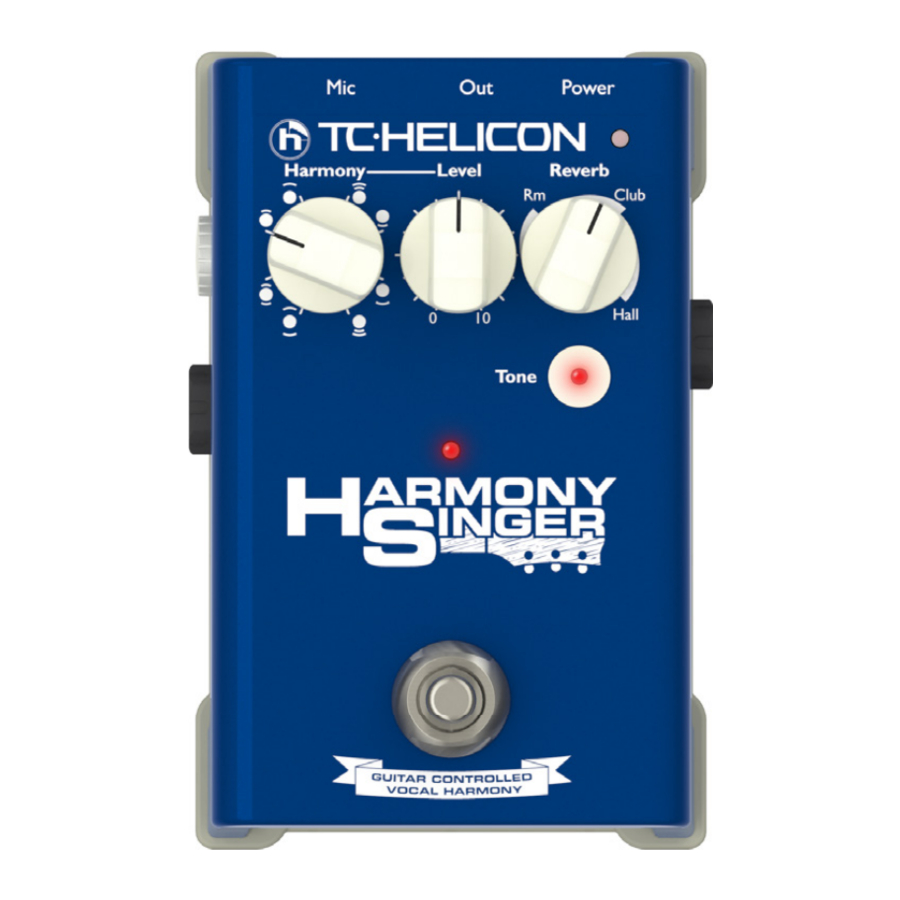

TC-Helicon Harmony Singer - Manual del pedal de efectos vocales
Instrucciones importantes de seguridad
- Lea estas instrucciones.
- Conserve estas instrucciones.
- Preste atención a todas las advertencias.
- Siga todas las instrucciones.
- No utilice este aparato cerca del agua.
- Límpielo solamente con un paño seco.
- No bloquee ninguna abertura de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.
- No instale el equipo cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
- Utilice solamente los accesorios especificados por el fabricante.
- Remita todas las tareas de mantenimiento a personal de servicio cualificado. El servicio es necesario cuando el aparato se ha dañado de alguna manera, como cuando el cable o el enchufe de la fuente de alimentación están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
- Para reducir el riesgo de incendio o descarga eléctrica, no exponga este equipo a goteos o salpicaduras y asegúrese de que no se coloquen sobre el equipo objetos llenos de líquidos, como jarrones.
- No lo instale en un espacio confinado.
Servicio técnico
Todo el servicio técnico debe ser realizado por personal cualificado.
Se le advierte que cualquier cambio o modificación no aprobados expresamente en este manual podría anular su autoridad para operar este equipo.
EMC/EMI
Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las normas de la FCC.
Introducción
¡Este es el grupo vocal de respaldo, la unidad de reverberación y el ingeniero profesional en un pedal para el guitarrista cantante!
Ya sea que esté cantando solo con una guitarra acústica, rockeando con su banda o practicando en casa, Harmony Singer completará su sonido e incluso puede inspirar su próxima canción. A pesar de su pequeño tamaño, cuenta con la misma calidad de efectos que sus hermanos mayores TC-Helicon VoiceLive 2 y VoiceLive Touch, pero solo con los controles más esenciales.
Características
- Agrega de una a dos voces de armonía vocal realista guiadas por su guitarra
- El excelente efecto de reverberación con tres estilos endulza su presentación vocal
- Adaptive Tone automáticamente aclara, comprime y elimina el ruido para un tono vocal profesional en general
- La perilla de disposición de armonía selecciona voces de armonía por encima o por debajo, cerca o lejos y combinaciones
- Fácil conexión en línea entre el micrófono estándar y el mezclador
- Conexión Clean Thru al amplificador/PA de la guitarra
- Alimentación fantasma siempre activa
- Conexión USB a la aplicación gratuita VoiceSupport que ofrece actualizaciones, noticias específicas del producto y más
- Mic Control (pendiente de patente) permite el encendido/apagado remoto mediante un micrófono TC-Helicon MP-75 o Sennheiser e835FX opcional.

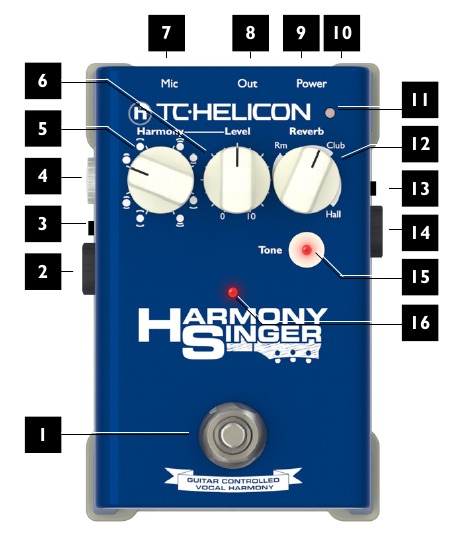

- Pedal de activación/desactivación de armonía
- INST THRU al amplificador o PA
- INST Ground Lift (in = levantado)
- Control de nivel de entrada MIC GAIN
- Selector de disposición de armonía
- Control de nivel de armonía
- MIC: entrada de micrófono XLR balanceada
- OUT: salida mono XLR balanceada
- Entrada de alimentación
- Conector USB a la computadora
- LED de nivel de entrada (verde = señal, rojo = clip)
- Selector de reverberación y control de mezcla de reverberación
- MIC CONTROL a través del micrófono MP-75 opcional (in = activado)
- Conector de entrada de guitarra INST IN
- Botón de activación/desactivación de Adaptive Tone
- Indicador LED de armonía activa. Cambie el pedal para confirmar que la unidad está encendida.

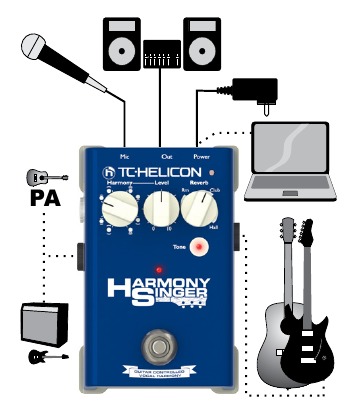

Conexión
Conector MIC: conecte su micrófono aquí con un cable XLR balanceado. La alimentación fantasma siempre está activada para los micrófonos de condensador.
Conector OUT: conéctelo a su mezclador PA o altavoz amplificado.
Entrada de alimentación: conecte la fuente de alimentación de 12 V CC suministrada.
Opcional:
USB: conéctelo a una computadora que ejecute la aplicación TC-Helicon VoiceSupport para el registro, la última versión y consejos. Descargue VoiceSupport en www.tc-helicon.com.
INST IN: los acordes tocados en su guitarra guiarán la armonía.
INST THRU: conéctelo a un PA o amplificador de guitarra para escuchar su guitarra.
Nota
- Baje el volumen de su PA cuando realice todas las conexiones.
- La última versión de VoiceSupport está disponible de forma gratuita en www.tc-helicon.com/voicesupport.
- La conexión USB no proporciona alimentación a la unidad.
- Si escucha zumbidos de su PA o amplificador, presione GRND LIFT hacia adentro. De lo contrario, debe permanecer afuera.
VoiceSupport en www.tc-helicon.com.
Alimentación fantasma
No hay ningún interruptor para habilitar la alimentación fantasma en Harmony Singer. La alimentación fantasma está disponible cuando el producto está encendido. Los micrófonos que no requieren alimentación fantasma funcionarán correctamente.
Primera configuración y uso
- Baje el volumen maestro de su PA.
- Conecte su micrófono y PA como se muestra en el diagrama, luego enchufe el adaptador de CA. Para la presentación en vivo, no se requiere una conexión USB a una computadora.
- Cante en su micrófono mientras ajusta el control MIC GAIN para que el LED de nivel de entrada parpadee en verde. Los breves destellos de rojo en el LED al cantar más fuerte están bien.
- Asegúrese de que el botón Tone esté iluminado.
- Coloque la perilla Harmony en su posición de retención totalmente en sentido antihorario (izquierda).
- Coloque la perilla Level en la muesca central.
- ¡Coloque la perilla Reverb en el nivel que desee!
- Cante mientras sube el volumen de su PA a un nivel cómodo.
- Active el efecto de armonía con el pedal. El LED central se iluminará.
- Rasguee algunos acordes mientras canta para escuchar a sus nuevos cantantes de respaldo siguiendo su música.
Elección de intervalos con el control de armonía
Este control selecciona una sola voz de armonía o una combinación de voces más altas o más bajas en tono que su voz. La tabla a continuación muestra el nombre y los intervalos de tono para cada opción de Harmony cuando canta la nota fundamental del acorde actual (por ejemplo, nota cantada = E, acorde de guitarra = E mayor). Los intervalos reales variarán ligeramente dependiendo de los movimientos de melodía y acordes momento a momento.
| Icono | Nombre | Intervalo | Icono | Nombre | Intervalo |
|
Agudo | Tercera superior |
|
Inferior | Sexta inferior |
|
Más agudo | Quinta superior |
|
Bajo e inferior |
Cuarta inferior Sexta inferior |
|
Agudo y más agudo |
Tercera superior Quinta superior |
|
Más agudo e inferior |
Quinta superior Sexta inferior |
|
Bajo | Cuarta inferior |
|
Agudo y bajo |
Tercera superior Cuarta inferior |
Uso del pedal
Toque y suelte el pedal cuando desee activar o desactivar las voces de Harmony. Los efectos Reverb y Tone permanecerán como están. Cuando desee hablar con su audiencia sin el efecto Reverb, mantenga presionado el pedal para ingresar al modo Talk. En el modo Talk, Reverb está silenciado, pero Tone se deja activo para que su voz no se vuelva repentinamente turbia. El LED de Harmony parpadeará indicando el modo Talk. Toque nuevamente para salir del modo Talk y continúe cantando con Reverb activado.
Uso de la reverberación
El control Reverb ofrece tres estilos: Room (sala), Club (club) y Hall (sala). El mismo control también le permite variar la cantidad del nivel de cada estilo. Colocado completamente a la izquierda, Reverb está silenciado. A partir de ahí, cada un tercio del recorrido de la perilla le permite elegir un poco o mucho de cada tipo de reverberación.
Uso de pedales de efectos de guitarra
Conecte cualquier pedal de guitarra entre el Thru del instrumento Harmony Singer y su amplificador. Conectar y activar los pedales de guitarra típicos antes del conector de entrada del instrumento afectará negativamente la producción de armonía vocal.
- Rasguear acordes funciona mejor que tocar una sola nota para el control de la armonía.
- Al cambiar de acordes, asegúrese de que la raíz y la tercera de cada nuevo acorde se toquen limpiamente.
- Para armonizar correctamente desde el primer acorde de una canción, toque brevemente el primer acorde antes de cantar.
Evitar zumbidos
Pueden producirse zumbidos en su amplificador o PA como resultado de diferentes tomas de tierra. Afortunadamente, Harmony Singer tiene un botón de elevación de tierra que puede eliminar o minimizar este problema. Si experimenta zumbidos, primero baje el canal PA de Harmony Singer, luego presione el botón de elevación de tierra. Si los zumbidos persisten, intente enchufar su amplificador y PA en la misma toma de CA y/o cambiar su cable de guitarra.
Acción alternativa momentánea del pedal
Si lo desea, puede cambiar la acción predeterminada del pedal para que active la armonía solo mientras lo mantiene presionado. Esto es bueno para la inserción muy rápida de líneas de armonía en sus canciones. Sin embargo, cuando habilite este modo, perderá la capacidad de ingresar al modo Talk. Para activar este modo de pedal alternativo, encienda la unidad mientras mantiene presionado el botón Tone hasta que el LED de Harmony parpadee dos veces. La unidad permanecerá en este modo alternativo durante los encendidos posteriores hasta que se repita el procedimiento.
Uso de la función Mic Control
Mic Control le permite activar y desactivar el efecto de armonía desde el micrófono TC-Helicon MP-75 o Sennheiser e835FX opcional. Harmony Singer tiene un interruptor etiquetado como MIC CONTROL que se puede presionar hacia adentro, lo que le permite activar o desactivar el dispositivo desde el micrófono. Cuando no se desee Mic Control, asegúrese de que el interruptor esté afuera.
Consejos para evitar la retroalimentación
- Asegúrese de que sus monitores y/o altavoces PA no apunten directamente al frente de su micrófono.
- Cante muy cerca del micrófono, incluso tocando la rejilla con los labios.
- Pruebe con un micrófono dinámico supercardioide como el MP-75 o MP-70 de TC-Helicon.
- Configure el ecualizador del canal PA y el ecualizador gráfico en plano.
- Baje los monitores y haga que su banda toque más silenciosamente en el escenario.
Preguntas frecuentes
¿Las armonías seguirán funcionando si uso afinaciones alternativas en mi guitarra?
Generalmente, las afinaciones alternativas y la afinación Drop funcionarán bien siempre que esté afinado a una referencia de A = 440 Hz.
¿Por qué escucho distorsión?
Es probable que la perilla MIC GAIN esté demasiado alta. Asegúrese de que el LED de entrada esté verde la mayor parte del tiempo con solo picos rojos breves y raros.
¿Necesitaré una caja DI para conectarme a un mezclador?
No.
¿Por qué el producto está activando y desactivando el efecto por sí solo?
Esto puede suceder cuando tiene la perilla MIC CONTROL presionada y está conectado a un mezclador con salidas "pseudo balanceadas". A menos que esté utilizando solo el micrófono TC-Helicon MP-75 con la función Mic Control, la perilla MIC CONTROL debe estar afuera.
Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en instalaciones residenciales. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reoriente o reubique la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
- Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.
Para los clientes en Canadá:
Este aparato digital de Clase B cumple con la norma canadiense ICES-003.
Referencias
Descargar manual
Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar TC-Helicon Harmony Singer - Manual del pedal de efectos vocales
