SVBONY SV105 - Manual de la Cámara Astronómica

Contenidos

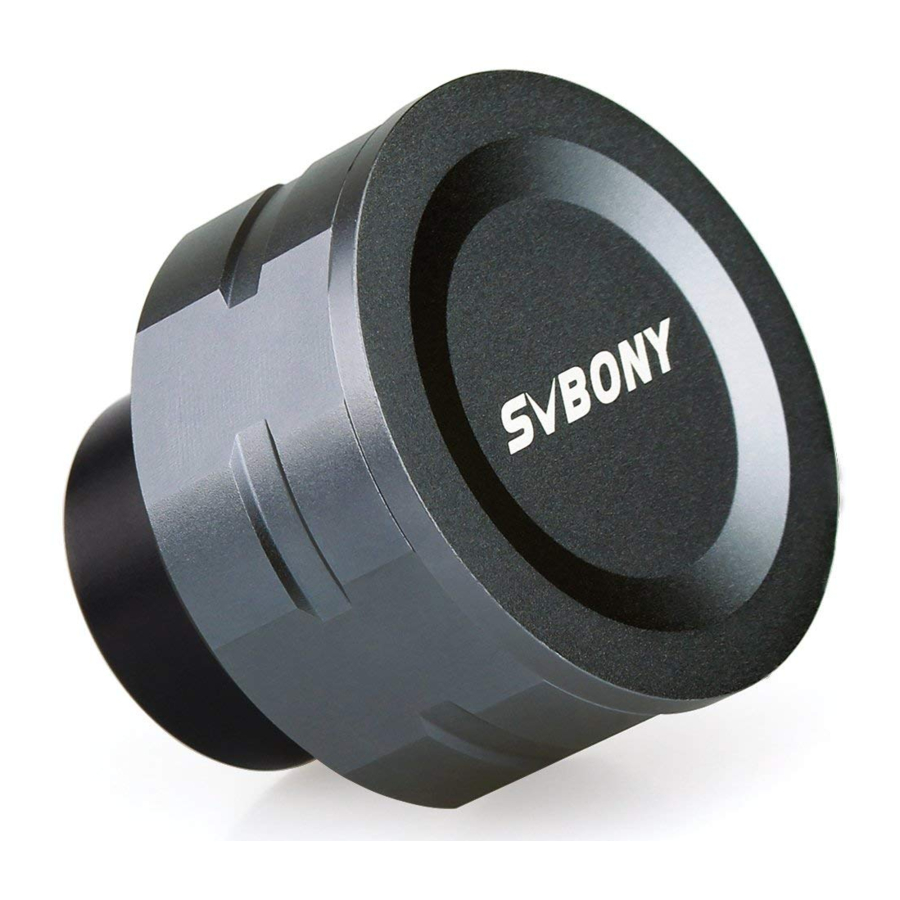

Cámara astronómica SVBONY SV105

¡Gracias por adquirir su nueva cámara astronómica SVBONY SV105 de ocular electrónico de 1.25"! Este manual de usuario le guía sobre cómo usar la cámara SV105. Por favor, tómese un tiempo para leer este manual completamente antes de usarla. Si tiene alguna pregunta, no dude en contactarnos: Email: info@svbony.com Facebook: www.facebook.com/svbony

El paquete incluye

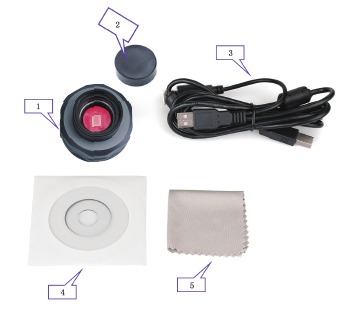

Contenido del paquete

  1. Cámara astronómica de ocular
  2. Cubierta antipolvo de 1.25"
  3. Cable USB de 1.8m
  4. CD
  5. Paño de limpieza

Especificaciones

Sensor de imagen Sensor de color COMS de 1/3"
Resolución de imagen 2M píxeles (1920*1080)
Tipo de USB USB2.0
Tamaño de píxel 3μm X 3μm
Obturador Obturador electrónico rodante
Tiempo de exposición 15ms-500ms
Velocidad de fotogramas máxima 30FPS(1920*1080)
ADC 10 bit
Tipo de interfaz Protocolo UVC estándar
Longitud del cable 1.8m
Peso 100g
Sistema de soporte Windows7,8,10
Telescopio de soporte Telescopio con diagonal de 1.25"
Consumo de energía 150MA@5V
Humedad de trabajo 30%-80%
Humedad de almacenamiento 20%-90%
Temperatura de funcionamiento 0 a +50
Temperatura de almacenamiento -10 a +60

Cómo usar la cámara astronómica

  1. Conecte la cámara SV105 a su PC Por favor, conecte la cámara SV105 al puerto USB de la computadora usando el cable USB original. NO use un cable de extensión o un HUB USB que pueda afectar la velocidad y la estabilidad de la transmisión de la imagen. El sistema WINDOWS recordará el descubrimiento de un nuevo hardware.

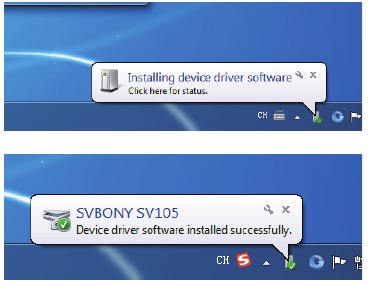

  2. Esta cámara SV105 es un dispositivo UVC estándar, y SV105 podría funcionar con Windows 7, 8 y 10. El sistema Windows instalará automáticamente el controlador.
    Cómo usar la cámara astronómica - Paso 1

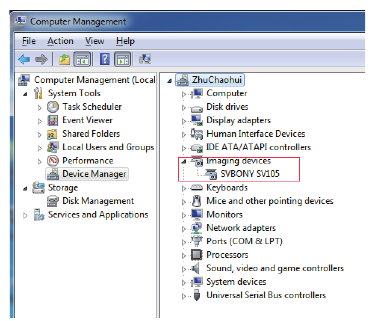

  3. Compruebe la SVBONY SV105 en el administrador de dispositivos.
    Cómo usar la cámara astronómica - Paso 2

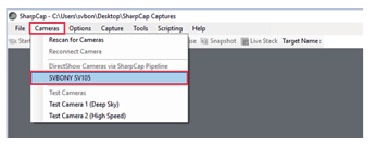

  4. Probando la cámara SV105 con el software sharpcap (NO ES NECESARIO CONECTAR AL TELESCOPIO). En primer lugar, abra el software, cámara— SVBONY SV105.
    Cómo usar la cámara astronómica - Paso 3

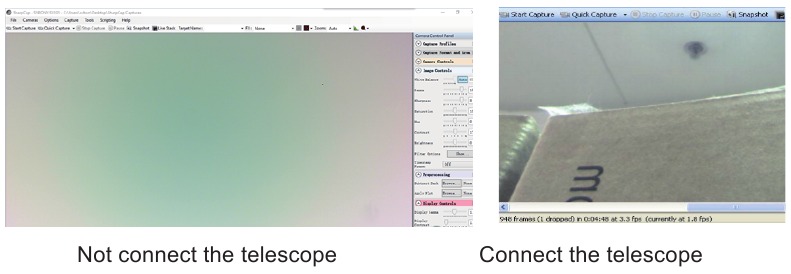

Haga doble clic en el botón SVBONY SV105, entonces verá la imagen o algo de luz en la pantalla.
Cómo usar la cámara astronómica - Paso 4

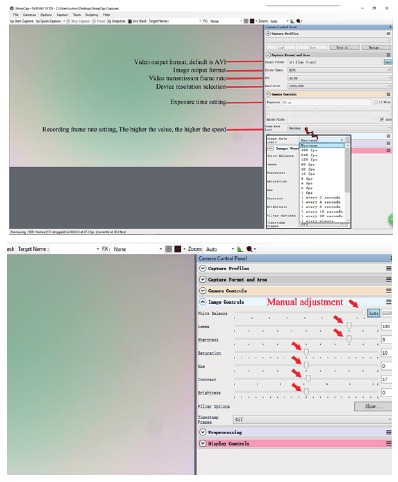

  1. Ajuste manualmente la ganancia, el contraste, el tiempo de exposición, la velocidad de fotogramas y la saturación del color en la tabla del lado derecho. Para obtener la imagen ideal que desea.
    Cómo usar la cámara astronómica - Paso 5
  • Controles de la cámara Es mejor usar el modo automático predeterminado. Ajuste manualmente los parámetros para satisfacer su necesidad.
  • Controles de imagen Es mejor usar el modo automático predeterminado. Ajuste manualmente los parámetros para satisfacer su necesidad.

Limpieza general

La cámara Svbony SV105 está equipada con una ventana de vidrio de protección, y el interior del sensor de color está seco y sellado. No se recomienda abrir la cámara para limpiarla. Abrir la cámara puede causar que el sensor se humedezca. Si desea limpiar la ventana de vidrio de protección, lo mejor es hacerlo durante el día. Para ver mejor el polvo, conecte la cámara al telescopio. Apunte el telescopio a un lugar brillante, y necesita instalar una lente de barlow para ver el polvo y ajustar la exposición. No sobreexponga, verá el polvo como se muestra a continuación:

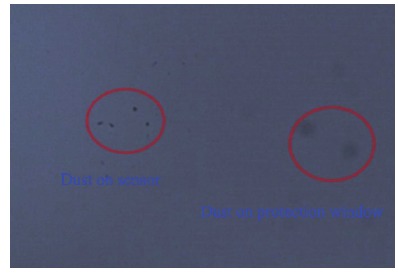

Ejemplo de polvo en el sensor

  1. El pequeño punto negro en el lado izquierdo es la sombra del polvo en el chip. Es mejor eliminar el punto de polvo en el software de imagen después de tomar el marco de campo plano.
  2. El punto oscuro en el lado derecho es la sombra del polvo que cae sobre la ventana de vidrio de protección. Es mejor soplar el polvo usando un soplador de aire.

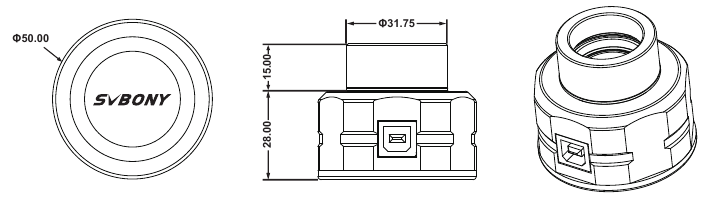

Estructura

Estructura

Garantía y aseguramiento de calidad

El tiempo de garantía es de un año. Dentro del período de garantía, si la cámara no funciona, le proporcionaremos un servicio de mantenimiento postventa gratuito. Además de los días de garantía, proporcionamos servicios de mantenimiento de por vida y cobramos solo las piezas que necesitan reparación o reemplazo. El comprador pagará el franqueo de la devolución de la cámara a la fábrica para ser reparada. Dentro del período de garantía, si ocurre lo siguiente, se cobrarán ciertos costos de mantenimiento.

  1. El mal funcionamiento y los daños causados por el uso incorrecto, las reparaciones y alteraciones no autorizadas.
  2. Los daños causados por incendios, inundaciones, terremotos, otros desastres naturales y daños secundarios al producto.
  3. El mal funcionamiento del producto causado por la caída y las fallas de transporte después de la compra.
  4. El mal funcionamiento y los daños causados por las otras barreras (factores artificiales o dispositivos externos).
  5. Compra sin la tarjeta de garantía y las facturas de compra.
    Tarjeta de garantía
