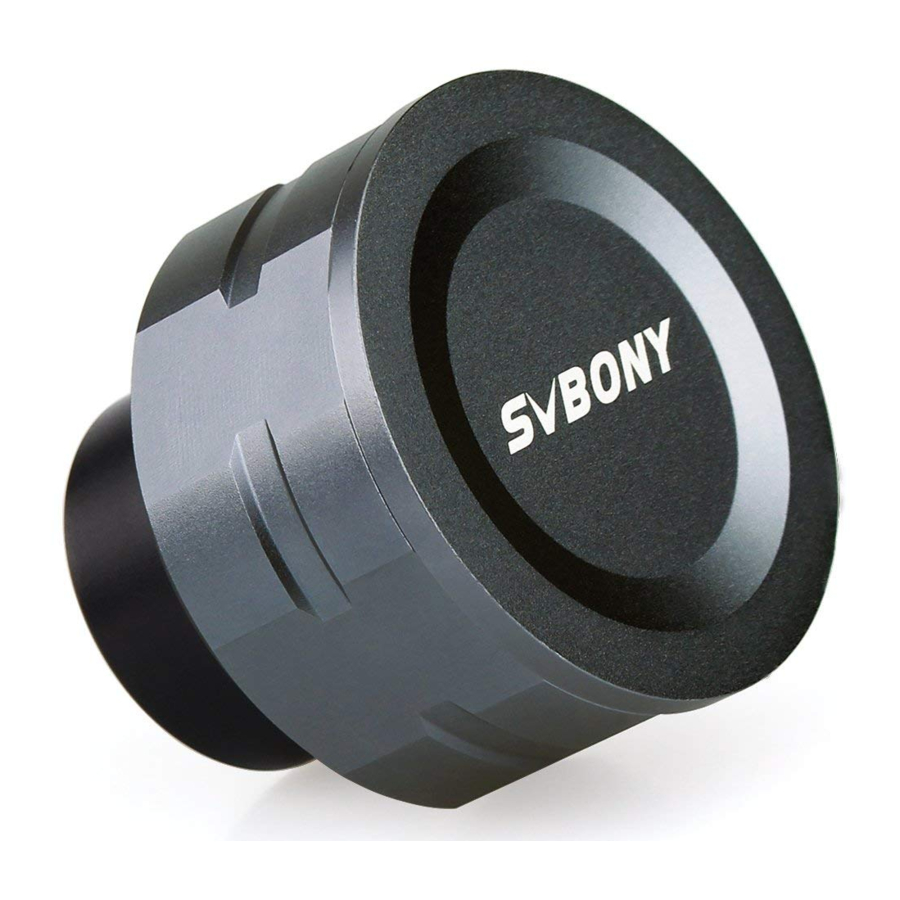

SVBONY SV105 - Руководство пользователя астрономической камеры

Содержание

Благодарим вас за приобретение нового 1,25-дюймового электронного окуляра SVBONY SV105 для астрономической камеры! Это руководство пользователя поможет вам разобраться, как использовать камеру SV105. Пожалуйста, уделите время полному прочтению этого руководства перед использованием. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам: Email: info@svbony.com Facebook: www.facebook.com/svbony

Комплектация

  1. Астрономическая окулярная камера
  2. 1.25" Пылезащитная крышка
  3. 1.8м USB-кабель
  4. CD
  5. Ткань для очистки

Характеристики

Датчик изображения 1/3" COMS цветной сенсор
Разрешение изображения 2M пикселей (1920*1080)
Тип USB USB2.0
Размер пикселя 3μm X 3μm
Затвор Электронный скользящий затвор
Время экспозиции 15ms-500ms
Максимальная частота кадров 30FPS(1920*1080)
АЦП 10 bit
Тип интерфейса Стандартный протокол UVC
Длина кабеля 1.8m
Вес 100g
Поддерживаемые системы Windows7,8,10
Поддерживаемые телескопы Телескоп с 1.25" диагональю
Потребляемая мощность 150MA@5V
Рабочая влажность 30%-80%
Влажность хранения 20%-90%
Рабочая температура 0 to +50
Температура хранения -10 to +60

Как использовать астрономическую камеру

  1. Подключите камеру SV105 к вашему ПК Пожалуйста, подключите камеру SV105 к USB-порту компьютера с помощью оригинального USB-кабеля. НЕ используйте удлинитель или USB HUB, которые могут повлиять на скорость и стабильность передачи изображения. Система WINDOWS напомнит об обнаружении нового оборудования.
  2. Эта камера SV105 является стандартным UVC устройством, и SV105 может работать с Windows 7, 8 и 10. Система Windows автоматически установит драйвер.
    Как использовать астрономическую камеру - Шаг 1
  3. Проверьте SVBONY SV105 в диспетчере устройств.
    Как использовать астрономическую камеру - Шаг 2
  4. Протестируйте камеру SV105 с помощью программного обеспечения sharpcap (НЕ НУЖНО ПОДКЛЮЧАТЬ К ТЕЛЕСКОПУ). Во-первых, откройте программное обеспечение, camera (камера)— SVBONY SV105.
    Как использовать астрономическую камеру - Шаг 3

Дважды щелкните кнопку SVBONY SV105, и вы увидите изображение или какой-то свет на экране.
Как использовать астрономическую камеру - Шаг 4

  1. Вручную отрегулируйте усиление, контрастность, время экспозиции, частоту кадров и цвет насыщенности в таблице справа. Чтобы получить идеальное изображение, которое вы хотите.
    Как использовать астрономическую камеру - Шаг 5
  • Cameras Controls (Элементы управления камеры) Лучше использовать автоматический режим по умолчанию. Вручную настройте параметры в соответствии с вашими потребностями.
  • Image Controls (Элементы управления изображением) Лучше использовать автоматический режим по умолчанию. Вручную настройте параметры в соответствии с вашими потребностями.

Общая очистка

Камера Svbony SV105 оснащена защитным стеклом, а внутренняя часть цветного сенсора сухая и герметичная. Не рекомендуется открывать камеру для ее очистки. Открытие камеры может привести к намоканию сенсора. Если вы хотите очистить защитное стекло, лучше всего делать это днем. Чтобы лучше видеть пыль, подключите камеру к телескопу. Направьте телескоп на светлое место, и вам нужно установить линзу Барлоу, чтобы увидеть пыль и отрегулировать экспозицию. Не переэкспонируйте, вы увидите пыль, как показано ниже:

  1. Маленькая черная точка слева - это тень от пыли на чипе. Лучше удалить пылевую точку в программном обеспечении для обработки изображений после съемки кадра плоского поля.
  2. Темное пятно справа - это тень от пыли, упавшей на защитное стекло. Лучше сдуть пыль с помощью воздуходувки.

Структура

Структура

Гарантия качества и гарантия

Гарантийный срок составляет один год. В течение гарантийного срока, если камера не работает, мы предоставим вам бесплатное послепродажное обслуживание. Помимо гарантийных дней, мы предоставляем пожизненное техническое обслуживание и взимаем плату только за детали, которые необходимо отремонтировать или заменить. Покупатель оплачивает почтовые расходы за возврат камеры на завод для ремонта. В течение гарантийного периода, если происходит следующее, взимается определенная плата за обслуживание.

  1. Неисправность и повреждения, вызванные неправильным использованием, несанкционированным ремонтом и изменением.
  2. Ущерб, причиненный пожаром, наводнением, землетрясением, другими стихийными бедствиями и вторичным повреждением продукта.
  3. Неисправность продукта, вызванная падением и сбоями при транспортировке после покупки.
  4. Неисправность и повреждения, вызванные другими барьерами (искусственными факторами или внешним устройством).
  5. Покупка без гарантийного талона и счетов-фактур.
