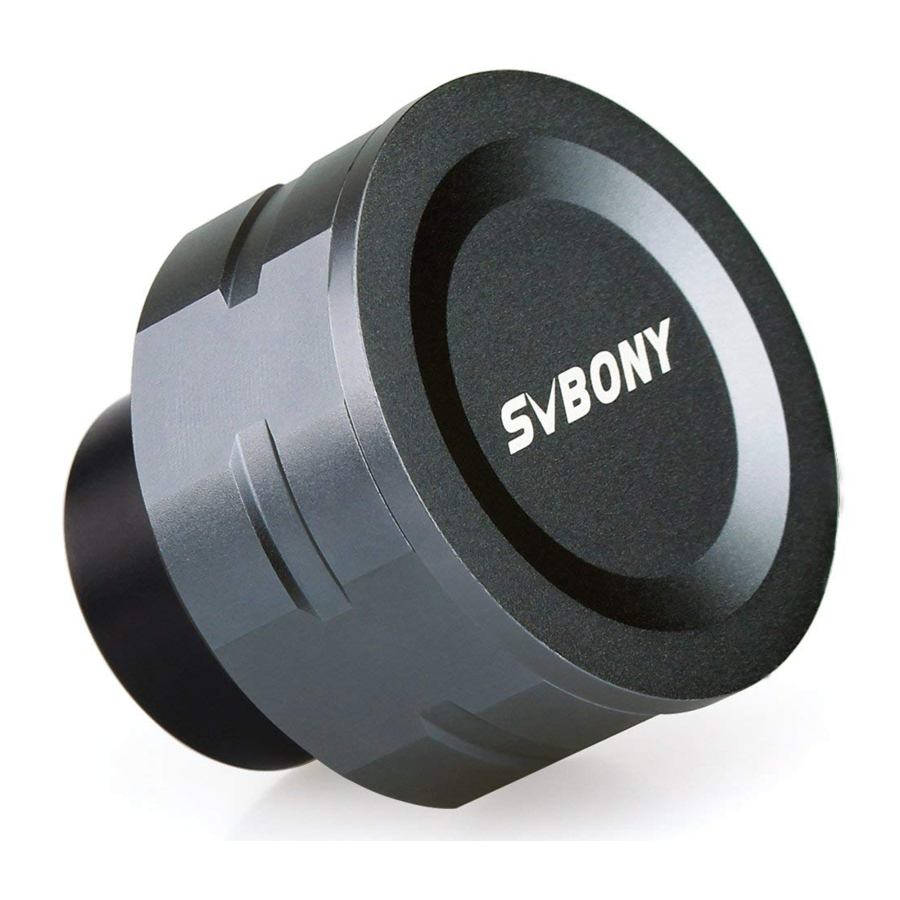

SVBONY SV105 - Manual de la cámara astronómica

Contenido

¡Gracias por adquirir su nueva cámara astronómica SVBONY SV105 con ocular electrónico de 1,25"! Este manual de usuario le guía sobre cómo usar la cámara SV105. Tómese su tiempo para leer este manual completamente antes de usarla. Si tiene alguna pregunta, no dude en contactarnos: Email: info@svbony.com Facebook: www.facebook.com/svbony

El paquete incluye

  1. Cámara astronómica para ocular
  2. Cubierta antipolvo de 1,25"
  3. Cable USB de 1,8 m
  4. CD
  5. Paño de limpieza

Especificaciones

Sensor de imagen Sensor de color COMS de 1/3"
Resolución de imagen 2M píxeles (1920*1080)
Tipo de USB USB2.0
Tamaño de píxel 3μm X 3μm
Obturador Obturador electrónico rodante
Tiempo de exposición 15ms-500ms
Velocidad de fotogramas máxima 30FPS(1920*1080)
ADC 10 bit
Tipo de interfaz Protocolo UVC estándar
Longitud del cable 1.8m
Peso 100g
Sistema de soporte Windows7,8,10
Telescopio de soporte Telescopio con diagonal de 1,25"
Consumo de energía 150MA@5V
Humedad de trabajo 30%-80%
Humedad de almacenamiento 20%-90%
Temperatura de funcionamiento 0 a +50
Temperatura de almacenamiento -10 a +60

Cómo usar la cámara astronómica

  1. Conecte la cámara SV105 a su PC Conecte la cámara SV105 al puerto USB del ordenador utilizando el cable USB original. NO utilice un cable de extensión o un concentrador USB que pueda afectar a la velocidad y la estabilidad de la transmisión de la imagen. El sistema WINDOWS recordará el descubrimiento de un nuevo hardware.
  2. Esta cámara SV105 es un dispositivo UVC estándar, y SV105 podría funcionar con Windows 7, 8 y 10. El sistema Windows instalará automáticamente el controlador.
    Cómo usar la cámara astronómica - Paso 1
  3. Compruebe la SVBONY SV105 en el administrador de dispositivos.
    Cómo usar la cámara astronómica - Paso 2
  4. Prueba de la cámara SV105 con el software sharpcap (NO ES NECESARIO CONECTARLO AL TELESCOPIO). En primer lugar, abra el software, cámara— SVBONY SV105.
    Cómo usar la cámara astronómica - Paso 3

Haga doble clic en el botón SVBONY SV105, entonces verá la imagen o algo de luz en la pantalla.
Cómo usar la cámara astronómica - Paso 4

  1. Ajuste manualmente la ganancia, el contraste, el tiempo de exposición, la velocidad de fotogramas y la saturación del color en la tabla del lado derecho. Para obtener la imagen ideal que desea.
    Cómo usar la cámara astronómica - Paso 5
  • Controles de la cámara Es mejor utilizar el modo automático por defecto. Ajuste manualmente los parámetros para satisfacer su necesidad.
  • Controles de imagen Es mejor utilizar el modo automático por defecto. Ajuste manualmente los parámetros para satisfacer su necesidad.

Limpieza general

La cámara Svbony SV105 está equipada con una ventana de cristal de protección, y el interior del sensor de color está seco y sellado. No se recomienda abrir la cámara para limpiarla. La apertura de la cámara puede hacer que el sensor se humedezca. Si desea limpiar la ventana de cristal de protección, lo mejor es hacerlo durante el día. Para ver mejor el polvo, conecte la cámara al telescopio. Apunte el telescopio a un lugar brillante, y necesita instalar una lente de barlow para ver el polvo y ajustar la exposición. No sobreexponga, verá el polvo como se muestra a continuación:

  1. El pequeño punto negro de la izquierda es la sombra del polvo en el chip. Es mejor eliminar el punto de polvo en el software de imagen después de tomar el fotograma de campo plano.
  2. El punto oscuro de la derecha es la sombra del polvo que cae sobre la ventana de cristal de protección. Es mejor soplar el polvo utilizando un soplador de aire.

Estructura

Estructura

Garantía y control de calidad

El tiempo de garantía es de un año. Dentro del período de garantía, si la cámara no funciona, le proporcionaremos un servicio de mantenimiento postventa gratuito. Además de los días de garantía, proporcionamos servicios de mantenimiento de por vida y cobramos sólo las piezas que necesitan reparación o sustitución. El comprador pagará el franqueo de la devolución de la cámara a la fábrica para ser reparada. Dentro del período de garantía, si ocurre lo siguiente, se cobrarán ciertos costes de mantenimiento.

  1. El mal funcionamiento y los daños causados por el uso incorrecto, las reparaciones y alteraciones no autorizadas.
  2. Los daños causados por incendios, inundaciones, terremotos, otros desastres naturales y los daños secundarios del producto.
  3. El mal funcionamiento del producto causado por la caída y los fallos de transporte después de la compra.
  4. El mal funcionamiento y los daños causados por las otras barreras (factores artificiales o dispositivos externos).
  5. Compra sin la tarjeta de garantía y las facturas de compra.
