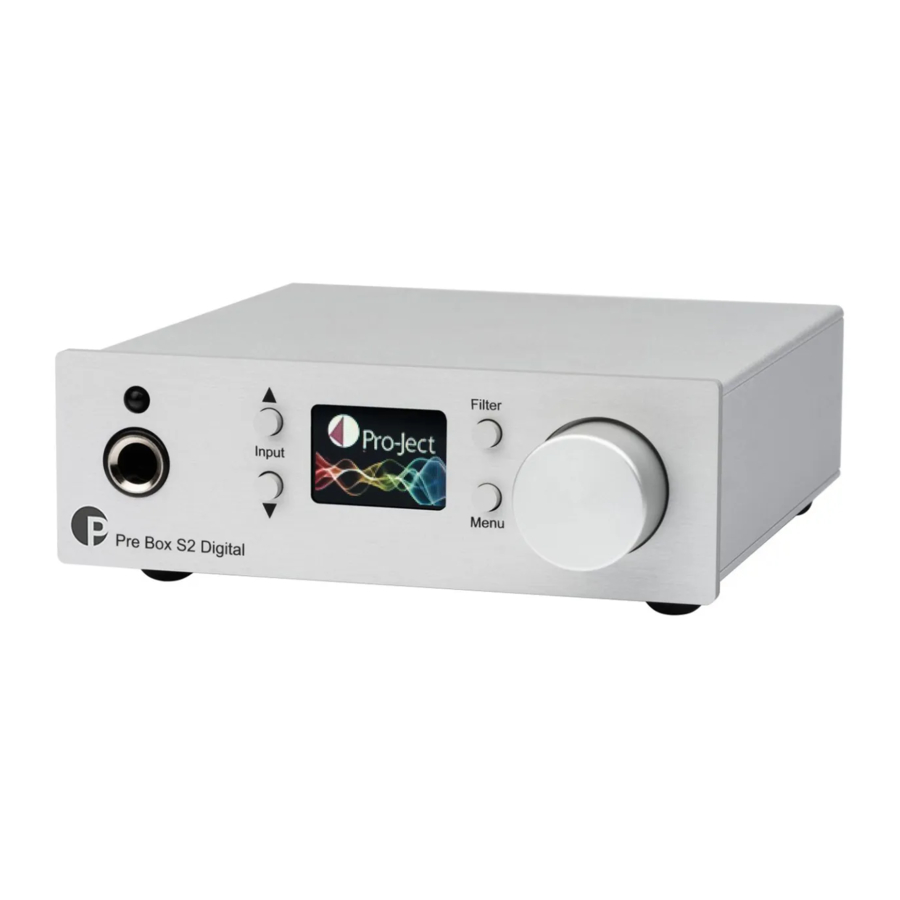

Pro-Ject Audio Systems Pre Box S2 Digital - Manual del Preamplificador

Para lograr el máximo rendimiento y fiabilidad, debe estudiar atentamente estas instrucciones de uso.

Advertencia de un peligro para el usuario, la unidad o posible uso indebido

Aviso importante

Instrucciones de seguridad

Los voltajes de los tomacorrientes de CA varían de un país a otro. Antes de conectarlo a la red eléctrica, asegúrese de que el voltaje en su área cumpla con los requisitos de voltaje impresos en la fuente de alimentación.
La fuente de alimentación se utiliza para desconectar la unidad de la red eléctrica. Asegúrese de que la fuente de alimentación sea fácilmente accesible en todo momento. Nunca manipule el dispositivo o la fuente de alimentación con las manos mojadas o húmedas.
Evite que entren líquidos en el dispositivo o la fuente de alimentación. Nunca coloque ningún elemento que contenga líquido, como un florero, sobre o cerca del dispositivo. Nunca derrame ningún líquido sobre el dispositivo o la fuente de alimentación. Nunca coloque fuentes de llamas descubiertas, como velas encendidas, sobre o cerca del dispositivo. El producto no debe utilizarse en lugares húmedos o mojados, junto a una bañera, lavabo, piscina o cualquier otra condición similar.

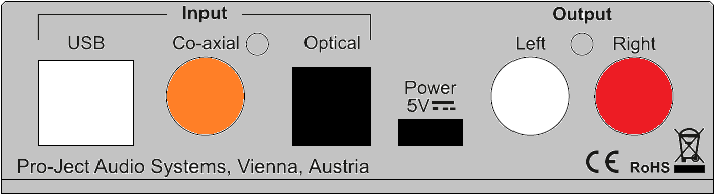

Conectores

Realice todas las conexiones mientras el preamplificador esté desconectado de la fuente de alimentación
Tenga cuidado de conectar los canales izquierdo y derecho correctamente. El canal derecho generalmente está marcado en rojo, el canal izquierdo en negro o blanco.

Conexión de alimentación de red

La unidad ofrece 2 posibilidades:

1. La entrada USB no está en uso: Conecte el enchufe de bajo voltaje de la fuente de alimentación a la toma micro-USB Power 5V DC antes de conectar la fuente de alimentación a la red eléctrica.
2. La entrada USB está en uso: La unidad se puede alimentar directamente desde la computadora a través de la entrada USB. En este caso, se recomienda encarecidamente desconectar el cable Power 5V DC de la unidad; las perturbaciones de energía de dos fuentes de alimentación podrían afectar el rendimiento del sonido.

Salidas

La unidad está equipada con un par de tomas RCA de salida analógica en el panel posterior y un conector de salida de auriculares (Jack 6,3mm) en el panel frontal. Conecte la toma RCA de Output a una entrada de línea en su amplificador.

Conexión de auriculares

Conecte los auriculares a la toma en el panel frontal (Jack 6,3mm). La salida trasera se silencia cuando se utilizan auriculares. El icono verde de auriculares en la esquina superior izquierda de la pantalla indica la salida de auriculares activa.

Entradas

La unidad ofrece 3 entradas digitales: USB, Optical (óptica) y Co-axial (coaxial)

USB: está dedicada para la conexión a una computadora. Conecte la entrada USB de la unidad a una toma USB libre en su computadora y enciéndala/asegúrese de que esté encendida.

Los sistemas operativos Windows^® 10 admiten la reproducción de 24/192 (wasapi), no es necesaria la instalación del controlador (ASIO) suministrado.

Instalación del controlador (solo sistemas operativos Windows)

Para reproducir archivos DSD, se debe instalar un controlador USB (suministrado en el CD).

Por ejemplo: sistema operativo Windows 7^® y más reciente:

→ Panel de control → Hardware y sonido → Sonido → Reproducción: seleccione Speaker/ProJect Pre Box S2 Digital
→ Propiedades → Formatos admitidos: asegúrese de que no haya nada asignado
→ Nivel → Sonido: la configuración debe ser 100
→ Mejoras: desactive todas las mejoras → Avanzado → Formato predeterminado: establezca en calidad de estudio 24/192

Tenga en cuenta: La conexión debe realizarse directamente a una toma USB de su computadora. La conexión a concentradores o conmutadores USB puede causar problemas.

Co-axial (coaxial) y Optical (óptica): Utilice los cables adecuados para conectarse a fuentes de señal digital como reproductores de CD, streamers, televisores, etc.

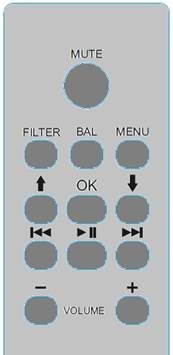

Control remoto - Aluminio

(accesorio opcional, la versión estándar de plástico tiene los mismos botones)

MUTE activa y desactiva el silencio (mute). El silencio (mute) se indica en la pantalla.

Filter selecciona los filtros por turnos

Menu accede/sale del menú, ↑ y ↓ cambian las páginas en el menú, y cambian el valor. OK sale del menú

Volume + (Volumen +) y - (Volumen -) establecen el nivel de volumen

, , permite controlar el reproductor en la computadora: pista +, pista-, reproducir/pausar (play/pause)

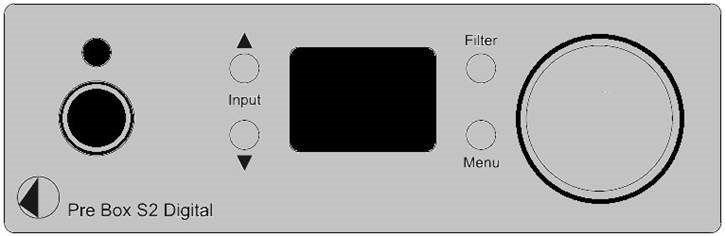

Panel frontal

Volumen

Ajuste el volumen al nivel deseado de -80dB a 0dB, utilizando la perilla en el lado derecho del panel frontal. La configuración de volumen se almacena por separado para la salida de auriculares y la salida RCA.

Selector de entrada

Después de encender la unidad, al operar los botones marcados con Input ▲,▼ (Entrada ▲,▼) se seleccionan las entradas. La entrada seleccionada se indica con su nombre (USB, OPT, COAX) cuando se cambia y luego con un pequeño icono en la esquina inferior izquierda de la pantalla. El pequeño icono de la entrada seleccionada indica si la entrada está conectada a la fuente o no: blanco - conectado, rojo - no conectado

La frecuencia de muestreo (o la velocidad DSD) de la señal de entrada se muestra en la esquina inferior derecha de la pantalla.

Menú

Control del menú de los paneles frontales:

Input buttons: (Botones de entrada:) lista entre páginas

Volume (Volumen) cambia el valor

Las páginas en el menú ofrecen las siguientes configuraciones:

Distortion Compensate (Compensación de distorsión) - activar / desactivar la función de compensación de distorsión en chip ESS

Audio Quality (Calidad de audio) - test/Best (prueba/mejor): test (prueba): ofrece el mejor valor cuando se prueba en un dispositivo de medición (distorsión más baja, etc.), Best (mejor): configuración de sonido preferida por los diseñadores de Pro-Ject.

SW version (Versión SW) - muestra la versión sw

Configuración del filtro

Optimal transient (preferido por Pro-Ject) (Transitorio óptimo (preferido por Pro-Ject))
Fast Roll off (Linear phase) (Atenuación rápida (fase lineal))
Slow Roll off (Linear phase) (Atenuación lenta (fase lineal))
Minimum Phase Fast (Fase mínima rápida)
Minimum Phase Slow (Fase mínima lenta)
Linear Apodizing (Apodización lineal)
Hybrid Filter (Filtro híbrido)
Brickwall Filter (Filtro Brickwall)

La configuración del filtro y la entrada seleccionada se almacenan después de apagar la unidad.

Datos técnicos

Digital inputs: (Entradas digitales:) 1x USB (B), 1x Co-axial (RCA) (Coaxial (RCA)), 1x Optical (TOSLink) (Óptica (TOSLink))

D/A-converter: (Convertidor D/A:) 2x ESS9038Q2M de 32 bits

Playback formats: (Formatos de reproducción:) USB: hasta DSD512 (DSD1024), PCM hasta 32b/768kHz
Optical (óptica): PCM hasta 24b/192kHz
Coaxial: PCM hasta 24b/192kHz

Filter settings: (Configuraciones de filtro:) 8 diferentes seleccionables en el frente

Frequency response: (Respuesta de frecuencia:) 20Hz - 20kHz

Analogue outputs: (Salidas analógicas:) 6.3mm Headphone (front) (Auriculares de 6.3mm (frontales)), 1x Variable Out (RCA) (Salida variable (RCA))

Output voltage: (Voltaje de salida:) 2,05 Veff

Minimal recommended headphone impedance: (Impedancia mínima recomendada de auriculares:) 8ohms

Headphone output power: (Potencia de salida de auriculares:) 6,6mW/600ohms, 68mW/32ohms

THD: 0,0003% a 0dB, 2V RMS, 1kHz

Dynamic range: (Rango dinámico:) 124dBA

Outboard Power supply: (Fuente de alimentación externa:) 5V/1A DC (incluida)

Dimensions W x H x D: (Dimensiones An x Al x Pr:) 103 x 37 x 122 mm (incluida la perilla y los conectores)

Weight (without power supply): (Peso (sin fuente de alimentación):) 366g

Servicio

Si encuentra un problema que no puede aliviar o identificar, comuníquese con su distribuidor para obtener más consejos. Solo si el problema no se puede resolver allí, la unidad debe enviarse al distribuidor responsable en su país.

Garantía

El fabricante no acepta ninguna responsabilidad por los daños causados ​​por no cumplir con estas instrucciones de uso. La modificación o los cambios en cualquier parte del producto por personas no autorizadas liberan al fabricante de cualquier responsabilidad por encima de los derechos legales del cliente.

Copyright, marcas registradas

Pro-Ject Audio Systems es una marca registrada de H. Lichtenegger.

Esta guía fue producida por: Pro-Ject Audio Systems Copyright © 2017. Todos los derechos reservados.

La información era correcta al momento de la publicación. El fabricante se reserva el derecho de realizar cambios en las especificaciones técnicas sin previo aviso, según se considere necesario para mantener el proceso continuo de desarrollo técnico.

Windows^®, Windows XP^®, Windows Vista^®, Windows 7^®, Windows 8^®, Windows 10^® son marcas comerciales del grupo de empresas Microsoft. Mac^® y Mac OS^® son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. TOSlink^® es una marca registrada de Toshiba corporation. Dolby^® es una marca registrada de Dolby Laboratories. DTS^™ es una marca registrada de DTS, Inc. DSD es una marca registrada de Sony Corporation.
