Manual del radiador de aceite Bionaire BOH2503D

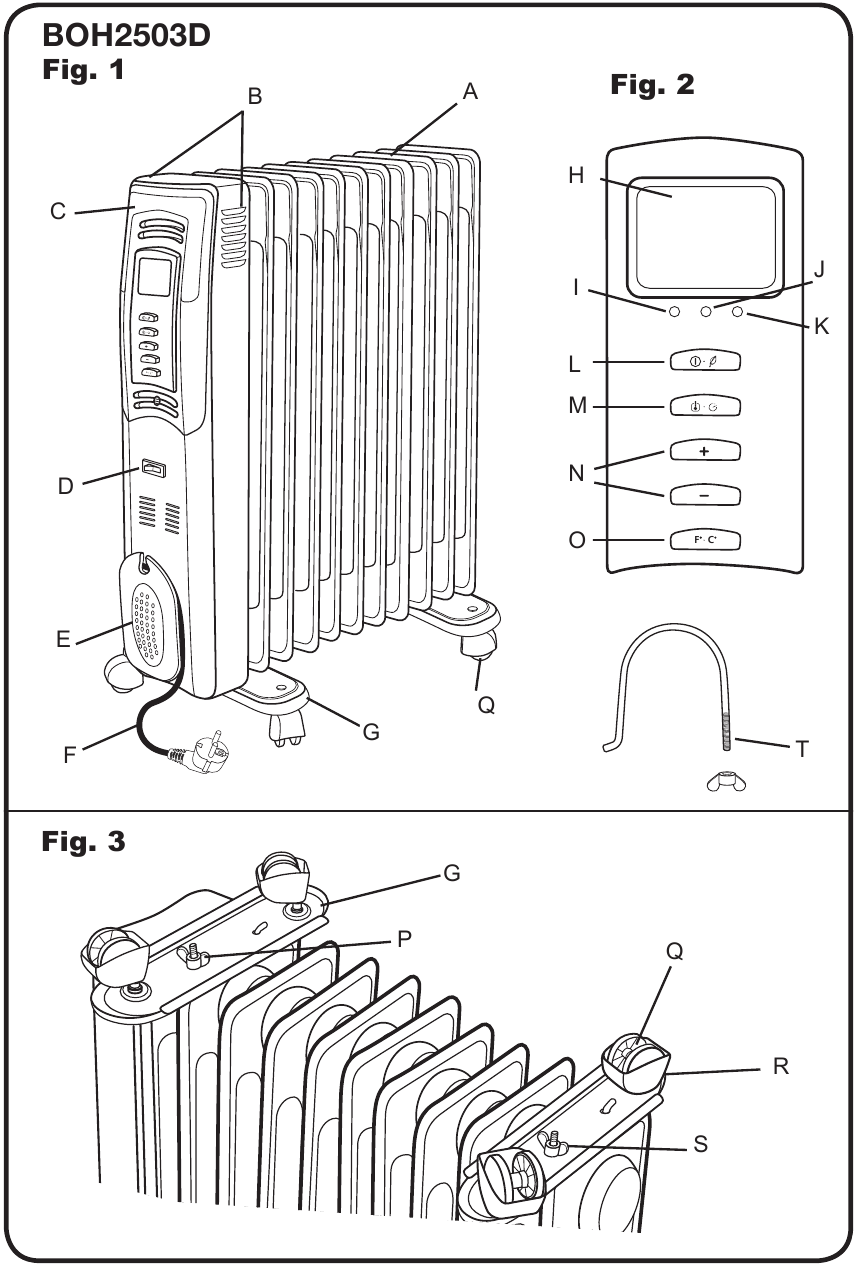

DESCRIPCIONES

(Ver Figs. 1, 2 y 3)

1. Aletas calentadas
2. Ventilaciones
3. Manija desplegable
4. Interruptor de alimentación
5. Almacenamiento del cable
6. Cable de alimentación
7. Conjunto de rodillo delantero
8. Pantalla digital
9. Luz de encendido
10. Luz de modo
11. Luz de temporizador
12. Botón de modo
13. Botón de termostato/temporizador
14. Botones de ajuste
15. Botón de °F - °C
16. Tuerca de mariposa delantera
17. Rodillo
18. Conjunto de rodillo trasero
19. Tuerca de mariposa trasera
20. Perno en U

Especificaciones técnicas

BOH2503D: Potencia: 2500W

INSTRUCCIONES DE ENSAMBLAJE

(Ver Fig. 3)

Asegúrese de que el calentador no esté enchufado a ninguna toma de corriente. Retire con cuidado el calentador de la caja. Algunos accesorios se embalan internamente. Asegúrese de tener todos los siguientes accesorios antes de desechar el embalaje. 2 conjuntos de rodillos con cuatro rodillos (R, G, y Q), y 2 pernos en U con tuercas de mariposa (T, P, S).

Nota: Esta unidad es SÓLO PARA USO EN EL PISO.

1. Gire el calentador boca abajo y verá 2 pernos en U (T) con tuercas de mariposa sobre la primera y la última unión del calentador.
2. Desenrosque las tuercas de mariposa (S y P) de los pernos en U (T).
3. Comience con la parte delantera de la unidad y coloque un orificio del conjunto de rodillo delantero (G) en la forma de L del perno en U (T) y el otro orificio del conjunto de rodillo en el otro extremo del perno en U, luego atornille la tuerca de mariposa (P).
4. Repita el paso 3 para el conjunto de rodillo trasero, utilizando la tuerca de mariposa (N) en lugar de la tuerca de mariposa (K) y los conjuntos de rodillo trasero (M).
5. Utilice su mano para presionar los cuatro rodillos (L) sobre los cuatro ejes de las dos placas de pie hasta que escuche que encajan en su lugar. Utilice su mano para girar los rodillos y si se mueven suavemente se han instalado correctamente.
6. Después de la instalación de los conjuntos de rodillo delantero y trasero y los rodillos, gire el calentador hacia arriba: el calentador ya está listo para su uso.

NOTA: Asegúrese de que al ensamblar los conjuntos de rodillo con ruedas estén apuntando hacia afuera para una máxima estabilidad.

INSTRUCCIONES DE OPERACIÓN

(Ver Figs. 1 y 2)

1. Asegúrese de que el interruptor de alimentación (D) esté en la posición de APAGADO (O).
2. Enchufe el calentador.
3. Gire el interruptor de alimentación a la posición de ENCENDIDO (-). La luz de encendido (I) se iluminará en rojo hasta que la unidad se desenchufe.
4. Presione el botón de modo (L) una vez para activar la unidad. La luz de modo (J) se iluminará en verde para indicar que el calentador está funcionando. La unidad se iniciará automáticamente en el ajuste 3 (Calor alto).
5. Presione el botón de modo hasta que el ajuste de calor deseado se muestre en la pantalla digital (H).

BOH2503D: 3=2500W, 2=1300W, 1=1200W, =Modo de ahorro de energía

Después de usar el calentador, presione el botón de modo hasta que la unidad se desactive y la luz de modo se apague, luego gire el interruptor de alimentación a la posición de APAGADO. Desenchufe el calentador del enchufe.

CONFIGURACIÓN DEL TERMOSTATO

1. Establezca el ajuste de calor deseado presionando el botón de modo.
2. Presione el botón de termostato/temporizador (M) una vez para activar el ajuste del termostato. La temperatura ambiente y un icono de termostato parpadean en la pantalla.
3. Presione los botones de ajuste + o - (N) para seleccionar la temperatura deseada. (Rango 12°C - 30°C)
4. El símbolo del termostato dejará de parpadear. El control del termostato ahora mantendrá automáticamente el nivel de temperatura preestablecido encendiendo y apagando el calentador.
5. Para desactivar el ajuste del termostato, presione el botón de termostato/temporizador continuamente hasta que el símbolo del termostato no aparezca en la pantalla.

NOTA: La luz de encendido permanecerá encendida durante el funcionamiento.

NOTA: Es normal que el calentador se encienda y apague mientras mantiene la temperatura preestablecida.

INSTRUCCIÓN DEL PROTECTOR CONTRA HELADAS

Cuando el calentador está en modo de protección contra heladas, la temperatura se mantendrá a 5°C; por lo tanto, el calentador estará en estado apagado a menos que la temperatura ambiente sea inferior a 5°C. Si la temperatura ambiente es inferior a 5°C, el calentador comenzará a funcionar automáticamente y seguirá encendiéndose y apagándose todo el tiempo, manteniendo su temperatura ambiente de 5°C. Para activar, presione el botón de modo para encender la unidad, luego presione el botón de termostato/temporizador dos veces. El icono () se mostrará para indicar que el protector contra heladas está activado.

USO DEL TEMPORIZADOR

Temporizador programable

El usuario puede programar el calentador para que se apague después de un período seleccionado o para que se encienda a una hora preestablecida.

Configuración del temporizador de APAGADO

1. Seleccione el modo y la temperatura a la que desea que funcione el calentador.
2. Presione el botón de termostato/temporizador 3 veces. El icono del temporizador de APAGADO parpadea.
3. Usando los botones de ajuste (+) o (-), programe el calentador para que se apague hasta 24 horas más tarde, en incrementos de 1 hora.
   Ejemplo - 9 horas
4. Después de configurar la hora, la pantalla digital dejará de parpadear para mostrar que el temporizador está activado. El temporizador hará una cuenta regresiva hasta que haya transcurrido el período de tiempo predeterminado y, a continuación, el calentador se apagará automáticamente.

Ejemplo - Apagar - La hora es la 1 pm. El calentador está funcionando y necesita que el calentador se apague a las 10 pm; por lo tanto, establezca la hora en 9 horas.

Configuración del temporizador de ENCENDIDO

1. Si el calentador está encendido, presione el botón de control de termostato/temporizador 4 veces. El icono del temporizador de ENCENDIDO parpadea.
2. Usando los botones de ajuste (+) o (-), programe el calentador para que se encienda hasta 24 horas más tarde, en incrementos de 1 hora.
   Ejemplo - 4 horas
3. Después de configurar el temporizador de ENCENDIDO, la pantalla digital dejará de parpadear para mostrar que el temporizador está activado. El temporizador hará una cuenta regresiva hasta que haya transcurrido el período predeterminado y, a continuación, el calentador se encenderá automáticamente.

NOTA: Cuando se establece el temporizador de ENCENDIDO, la unidad recordará el ajuste en el que estaba previamente la unidad y se activará a este ajuste después del período predeterminado. El ajuste de calor se puede cambiar después de configurar el temporizador presionando el botón de modo.

MODO DE AHORRO DE ENERGÍA

Para activar, presione el botón de modo hasta que aparezca en la pantalla. El calentador funcionará en un ciclo – 10 minutos en Alto (2500W) y 30 minutos en Medio (1300W). Cuando la temperatura esté a o por encima de 85ºF (30ºC), el calentador ignorará el ajuste Alto de 10 minutos y funcionará en Medio durante 30 minutos inmediatamente. El ciclo se repite mientras está en este modo.

PREFERENCIAS DE PANTALLA

El ajuste predeterminado en la pantalla digital es grados Celsius (°C). Para cambiar a grados Fahrenheit (°F), presione el botón °F-°C.

NOTA: La unidad debe estar desenchufada para que esté completamente apagada.

PROTECCIÓN CONTRA VUELCOS

Cuando la unidad se cae accidentalmente o se inclina hacia un lado en un ángulo de más de 45°; se apagará instantáneamente. Para restablecer, simplemente coloque el calentador en una posición vertical y presione el botón de modo para reactivar la unidad.

TRANSPORTE DE LA UNIDAD

Localice la manija desplegable (C) sobre el panel de control. Tire hacia abajo para liberar y luego agarre la manija. Tire de la unidad usando la manija asegurándose de que todos los rodillos estén en contacto con el suelo.

NOTA: No utilice la manija para levantar el producto.

CONSEJOS DE ALMACENAMIENTO

Si el calentador no se requiere durante largos períodos, por ejemplo, durante el verano, debe almacenarse a temperatura ambiente; en un lugar seco y preferiblemente cubierto para evitar la acumulación de polvo y suciedad.

INSTALACIÓN DE UN ENCHUFE DE REPUESTO SOLO PARA EL REINO UNIDO E IRLANDA.

Si el enchufe no es adecuado para las tomas de corriente de su hogar, se puede quitar y reemplazar por un enchufe del tipo correcto. Para el tipo correcto y la instalación correcta, consulte la sección "Instalación de un enchufe" a continuación.

INSTALACIÓN DE UN ENCHUFE – Aplicable al Reino Unido e Irlanda.

NOTA: Si tiene alguna duda sobre el cableado y la instalación del enchufe. Póngase en contacto con un electricista cualificado.

NOTA: Si se instala un enchufe de 13A de 3 clavijas, debe ser un enchufe aprobado por ASTA, que cumpla con la norma BS1363. El fusible de repuesto de 13 amperios también debe estar aprobado por BSI o ASTA.

Los cables de este cable de alimentación están coloreados de la siguiente manera:
VERDE Y AMARILLO - Tierra
MARRÓN - Vivo
AZUL - Neutro

Tenga en cuenta que el color de estos cables de alimentación puede no corresponderse con las marcas de color que identifican los terminales de su enchufe.

Por favor, proceda de la siguiente manera:

• El cable de color VERDE Y AMARILLO debe conectarse al terminal que está marcado con la letra E () o está coloreado en VERDE, o VERDE Y AMARILLO.
• El cable de color MARRÓN debe conectarse al terminal de la clavija, que está marcado con la letra L (Vivo) o está coloreado en ROJO.
• El cable de color AZUL debe conectarse al terminal de la clavija que está marcado con la letra N (Neutro) o está coloreado en NEGRO.
• NO CONECTE ninguno de estos cables al terminal de tierra del enchufe. El terminal de tierra está marcado con la letra E () o está coloreado en VERDE, o VERDE Y AMARILLO.
