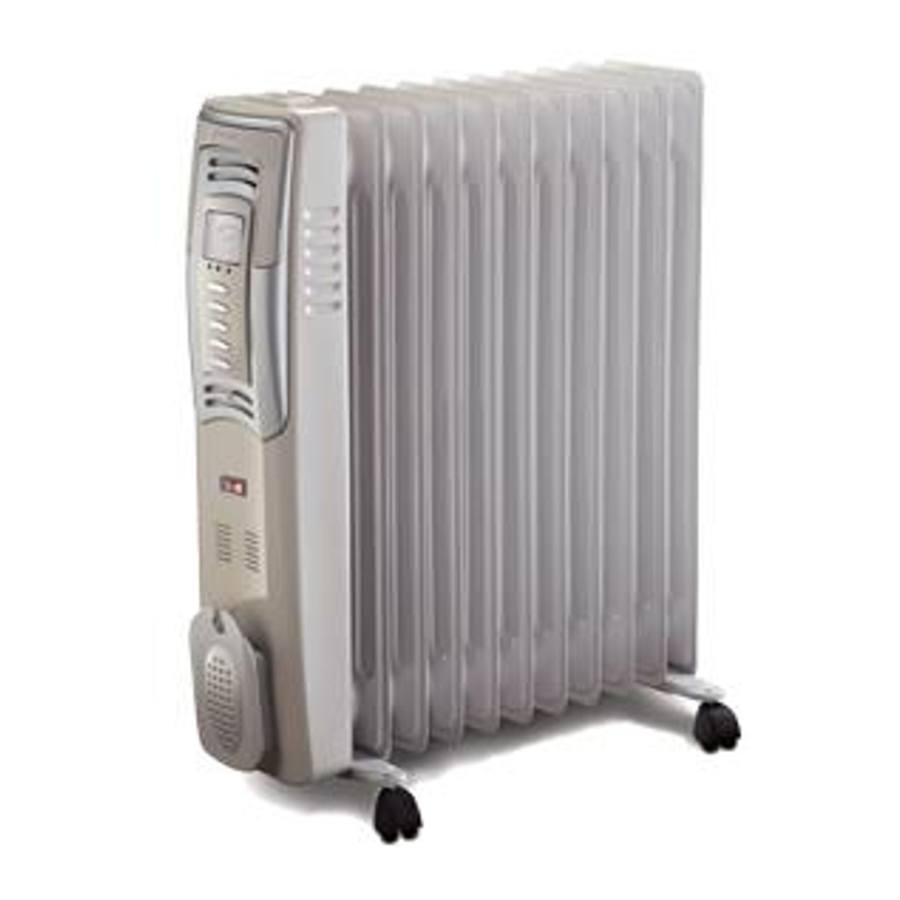

Bionaire BOH2503D - Olajradiátor használati útmutató

LEÍRÁSOK

(Lásd az 1., 2. és 3. ábrát)

1. Fűtött bordák
2. Szellőzők
3. Lehúzható fogantyú
4. Főkapcsoló
5. Kábel tároló
6. Tápkábel
7. Első görgős egység
8. Digitális kijelző
9. Bekapcsolásjelző lámpa
10. Üzemmódjelző lámpa
11. Időzítő lámpa
12. Üzemmód gomb
13. Termosztát/időzítő gomb
14. Állítógombok
15. °F - °C gomb
16. Első szárnyas anya
17. Görgő
18. Hátsó görgős egység
19. Hátsó szárnyas anya
20. U-csavar

Műszaki adatok

BOH2503D: Teljesítmény: 2500W

ÖSSZESZERELÉSI ÚTMUTATÓ

(Lásd a 3. ábrát)

Kérjük, ellenőrizze, hogy a fűtőtest nincs-e bedugva semmilyen elektromos aljzatba. Óvatosan vegye ki a fűtőtestet a dobozból. Néhány tartozék a belsejében van csomagolva. Kérjük, győződjön meg arról, hogy rendelkezik-e az összes alábbi tartozékkal, mielőtt kidobná a csomagolást. 2 görgős egység négy görgővel (R, G és Q), és 2 U-csavar szárnyas anyákkal (T, P, S).

Megjegyzés: Ez az egység CSAK PADLÓHASZNÁLATRA szolgál.

1. Fordítsa a fűtőtestet fejjel lefelé, és látni fog 2 U-csavart (T) szárnyas anyákkal a fűtőtest első és utolsó illesztésénél.
2. Csavarja le a szárnyas anyákat (S és P) az U-csavarokról (T).
3. Kezdje az egység elejével, és helyezze az első görgős egység (G) egyik lyukát az U-csavar (T) L alakjához, a görgős egység másik lyukát pedig az U-csavar másik végébe, majd csavarja rá a szárnyas anyát (P).
4. Ismételje meg a 3. lépést a hátsó görgős egységhez, a szárnyas anya (N) helyett a szárnyas anyát (K) és a hátsó görgős egységeket (M) használva.
5. Kézzel nyomja rá a négy görgőt (L) a két láblemez négy tengelyére, amíg kattanást nem hall. Kézzel forgassa el a görgőket, és ha simán mozognak, akkor megfelelően lettek felszerelve.
6. Az első és hátsó görgős egységek és a görgők felszerelése után fordítsa a fűtőtestet a megfelelő irányba: a fűtőtest most használatra kész.

MEGJEGYZÉS: Összeszereléskor ügyeljen arra, hogy a kerekekkel ellátott görgős egységek kifelé nézzenek a maximális stabilitás érdekében.

HASZNÁLATI UTASÍTÁS

(Lásd az 1. és 2. ábrát)

1. Győződjön meg arról, hogy a főkapcsoló (D) OFF (O) állásban van.
2. Dugja be a fűtőtestet.
3. Kapcsolja a főkapcsolót ON (-) állásba. A bekapcsolásjelző lámpa (I) pirosan világít, amíg az egységet ki nem húzza.
4. Nyomja meg egyszer az üzemmód gombot (L) az egység aktiválásához. Az üzemmódjelző lámpa (J) zölden világít, jelezve, hogy a fűtőtest működik. Az egység automatikusan a 3. beállítással (Magas hőfokozat) indul.
5. Nyomja meg az üzemmód gombot, amíg a kívánt hőfokozat meg nem jelenik a digitális kijelzőn (H).

BOH2503D: 3=2500W, 2=1300W, 1=1200W, =Energiatakarékos üzemmód

A fűtőtest használata után nyomja meg az üzemmód gombot, amíg az egység ki nem kapcsol, és az üzemmódjelző lámpa ki nem alszik, majd kapcsolja a főkapcsolót OFF állásba. Húzza ki a fűtőtestet a konnektorból.

A TERMOSZTÁT BEÁLLÍTÁSA

1. Állítsa be a kívánt hőfokozatot az üzemmód gomb megnyomásával.
2. Nyomja meg egyszer a termosztát/időzítő gombot (M) a termosztát beállítás aktiválásához. A szobahőmérséklet és egy termosztát ikon villog a kijelzőn.
3. Nyomja meg a + vagy - állítógombokat (N) a kívánt hőmérséklet kiválasztásához. (Tartomány 12°C - 30°C)
4. A termosztát szimbólum abbahagyja a villogást. A termosztátvezérlés most automatikusan fenntartja az előre beállított hőmérsékletet a fűtőtest be- és kikapcsolásával.
5. A termosztát beállítás kikapcsolásához nyomja meg folyamatosan a termosztát/időzítő gombot, amíg a termosztát szimbólum nem jelenik meg a kijelzőn.

MEGJEGYZÉS: A bekapcsolásjelző lámpa működés közben világít.

MEGJEGYZÉS: Normális, hogy a fűtőtest be- és kikapcsol, miközben fenntartja az előre beállított hőmérsékletet.

FAGYVÉDELEM UTASÍTÁS

Amikor a fűtőtest fagyvédelmi üzemmódban van, a hőmérséklet 5°C-on lesz tartva; így a fűtőtest kikapcsolt állapotban lesz, hacsak a szobahőmérséklet nem alacsonyabb 5°C-nál. Ha a szobahőmérséklet alacsonyabb 5°C-nál, a fűtőtest automatikusan elkezd működni, és folyamatosan be- és kikapcsol, fenntartva az 5°C-os környezeti hőmérsékletet. Az aktiváláshoz nyomja meg az üzemmód gombot az egység bekapcsolásához, majd nyomja meg kétszer a termosztát/időzítő gombot. A () ikon megjelenik, jelezve, hogy a fagyvédelem aktiválva van.

AZ IDŐZÍTŐ HASZNÁLATA

Programozható időzítő

A felhasználó beprogramozhatja a fűtőtestet, hogy egy kiválasztott időszak után kikapcsoljon, vagy egy előre beállított időpontban bekapcsoljon.

A KIKAPCSOLÁSI IDŐZÍTŐ BEÁLLÍTÁSA

1. Válassza ki az üzemmódot és a hőmérsékletet, amelyen a fűtőtestet futtatni szeretné.
2. Nyomja meg 3-szor a termosztát/időzítő gombot. A KIKAPCSOLÁSI időzítő ikon villog.
3. A (+) vagy (-) állítógombok segítségével programozza be a fűtőtestet, hogy legfeljebb 24 órával később kapcsoljon ki, 1 órás lépésekben.
   Példa - 9 óra
4. Az idő beállítása után a digitális kijelző abbahagyja a villogást, jelezve, hogy az időzítő aktiválva van. Az időzítő visszaszámol, amíg az előre meghatározott időtartam el nem telik, majd a fűtőtest automatikusan kikapcsol.

Példa - Kikapcsolás - Az idő 13:00 óra. A fűtőtest működik, és azt szeretné, hogy 22:00 órakor kapcsoljon ki; ezért állítsa az időt 9 órára.

A BEKAPCSOLÁSI IDŐZÍTŐ BEÁLLÍTÁSA

1. Ha a fűtőtest be van kapcsolva, nyomja meg 4-szer a termosztát/időzítő vezérlőgombot. A BEKAPCSOLÁSI időzítő ikon villog.
2. A (+) vagy (-) állítógombok segítségével programozza be a fűtőtestet, hogy legfeljebb 24 órával később kapcsoljon be, 1 órás lépésekben.
   Példa - 4 óra
3. A BEKAPCSOLÁSI időzítő beállítása után a digitális kijelző abbahagyja a villogást, jelezve, hogy az időzítő aktiválva van. Az időzítő visszaszámol, amíg az előre meghatározott időtartam el nem telik, majd a fűtőtest automatikusan bekapcsol.

MEGJEGYZÉS: Amikor a BEKAPCSOLÁSI időzítő be van állítva, az egység emlékezni fog arra a beállításra, amelyen az egység korábban volt, és az előre meghatározott időszak után erre a beállításra aktiválódik. A hőfokozat az időzítő beállítása után az üzemmód gomb megnyomásával módosítható.

ENERGIATAKARÉKOS ÜZEMMÓD

Az aktiváláshoz nyomja meg az üzemmód gombot, amíg a meg nem jelenik a kijelzőn. A fűtőtest ciklusban fog működni – 10 percig Magas (2500W) és 30 percig Közepes (1300W). Ha a hőmérséklet eléri vagy meghaladja a 85ºF-et (30ºC), a fűtőtest figyelmen kívül hagyja a 10 perces Magas beállítást, és azonnal 30 percig Közepesen fog működni. A ciklus megismétlődik ebben az üzemmódban.

KIJELZÉSI BEÁLLÍTÁSOK

A digitális kijelző alapértelmezett beállítása Celsius fok (°C). Fahrenheit fokra (°F) váltáshoz nyomja meg a °F-°C gombot.

MEGJEGYZÉS: Az egységet ki kell húzni ahhoz, hogy teljesen kikapcsoljon.

FELBORULÁS ELLENI VÉDELEM

Amikor az egység véletlenül felborul, vagy az egyik oldalán több mint 45°-os szögben megdől, azonnal kikapcsol. A visszaállításhoz egyszerűen helyezze a fűtőtestet függőleges helyzetbe, és nyomja meg az üzemmód gombot az egység újraaktiválásához.

AZ EGYSÉG SZÁLLÍTÁSA

Keresse meg a lehúzható fogantyút (C) a kezelőpanel felett. Húzza le a kioldáshoz, majd fogja meg a fogantyút. Húzza az egységet a fogantyú segítségével, biztosítva, hogy minden görgő érintkezzen a padlóval.

MEGJEGYZÉS: Ne használja a fogantyút a termék felemeléséhez.

TÁROLÁSI TIPPEK

Ha a fűtőtestre hosszabb ideig nincs szükség, például nyáron, szobahőmérsékleten, száraz helyen kell tárolni, és lehetőleg le kell takarni, hogy megakadályozza a por és szennyeződés felhalmozódását.

CSERE CSERÉJE CSAK AZ EGYESÜLT KIRÁLYSÁGBAN ÉS ÍRORSZÁGBAN.

Ha a dugó nem alkalmas az otthoni aljzatokhoz, eltávolítható és kicserélhető a megfelelő típusú dugóra. A megfelelő típushoz és a helyes telepítéshez kérjük, olvassa el az alábbi "Dugó beszerelése" részt.

DUGÓ BESZERELÉSE – Az Egyesült Királyságban és Írországban alkalmazható.

MEGJEGYZÉS: Ha bármilyen kétsége van a vezetékekkel és a dugó beszerelésével kapcsolatban. Kérjük, forduljon szakképzett villanyszerelőhöz.

MEGJEGYZÉS: Ha 13A-es 3 tűs dugó van felszerelve, annak ASTA által jóváhagyott dugónak kell lennie, amely megfelel a BS1363 szabványnak. A csere 13 amperes biztosítéknak is BSI vagy ASTA által jóváhagyottnak kell lennie.

A tápkábelben lévő vezetékek színei a következők:
ZÖLD ÉS SÁRGA - Földelés
BARNA - Fázis
KÉK - Nulla

Kérjük, vegye figyelembe, hogy ezeknek a tápvezetékeknek a színe nem feltétlenül egyezik meg a dugóban lévő kapcsok azonosítására szolgáló színjelölésekkel.

Kérjük, járjon el a következők szerint:

• A ZÖLD ÉS SÁRGA színű vezetéket ahhoz a kapocshoz kell csatlakoztatni, amely az E betűvel () van jelölve, vagy ZÖLD, vagy ZÖLD ÉS SÁRGA színű.
• A BARNA színű vezetéket ahhoz a tűkapocshoz kell csatlakoztatni, amely az L (Fázis) betűvel van jelölve, vagy PIROS színű.
• A KÉK színű vezetéket ahhoz a tűkapocshoz kell csatlakoztatni, amely az N (Nulla) betűvel van jelölve, vagy FEKETE színű.
• NE CSATLAKOZTASSA egyik vezetéket sem a dugó földelő kapocsához. A földelő kapocs az E betűvel () van jelölve, vagy ZÖLD, vagy ZÖLD ÉS SÁRGA színű.
