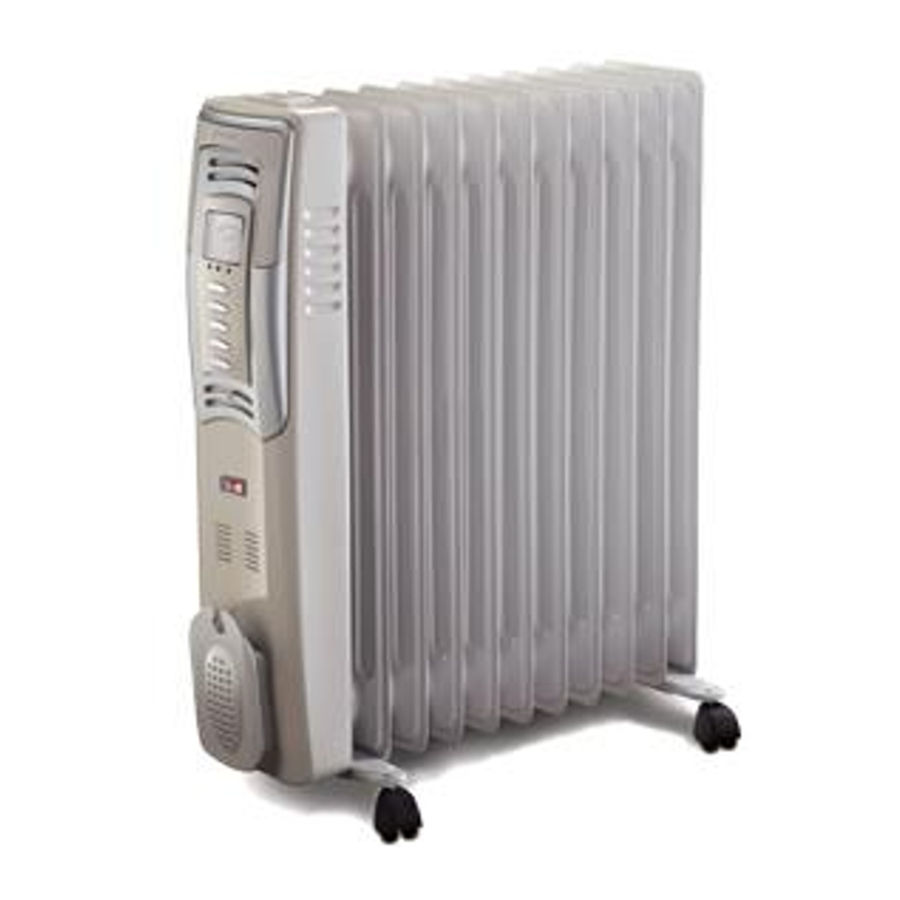

Bionaire BOH2503D - Yağlı Radyatör Kullanım Kılavuzu

AÇIKLAMALAR

(Şekil 1, 2 ve 3'e bakınız)

1. Isıtılmış kanatlar
2. Havalandırmalar
3. Aşağı çekme kolu
4. Güç anahtarı
5. Kablo Saklama
6. Güç kablosu
7. Ön tekerlek düzeneği
8. Dijital ekran
9. Güç ışığı
10. Mod ışığı
11. Zamanlayıcı ışığı
12. Mod düğmesi
13. Termostat/zamanlayıcı düğmesi
14. Ayar düğmeleri
15. °F - °C düğmesi
16. Ön kelebek somun
17. Tekerlek
18. Arka tekerlek düzeneği
19. Arka kelebek somun
20. U-cıvata

Teknik Özellikler

BOH2503D: Watt Değeri: 2500W

MONTAJ TALİMATLARI

(Şekil 3'e bakınız)

Lütfen ısıtıcının herhangi bir elektrik prizine takılı olmadığından emin olun. Isıtıcıyı kutusundan dikkatlice çıkarın. Bazı aksesuarlar dahili olarak paketlenmiştir. Ambalajı atmadan önce lütfen aşağıdaki aksesuarların tümüne sahip olduğunuzdan emin olun. Dört tekerlekli 2 tekerlek düzeneği (R, G ve Q) ve kelebek somunlu 2 U Civatası (T, P, S).

Not: Bu ünite SADECE ZEMİN KULLANIMI içindir.

1. Isıtıcıyı ters çevirin, ısıtıcının ilk ve son bağlantı noktasında kelebek somunlu (S) 2 adet U-cıvatası (T) göreceksiniz.
2. Kelebek somunları (S & P) U-cıvatalarından (T) sökün.
3. Ünitenin ön tarafından başlayın ve ön tekerlek düzeneğinin (G) bir deliğini U-cıvatasının (T) L şekline ve tekerlek düzeneğinin diğer deliğini U-cıvatasının diğer ucuna yerleştirin, ardından kelebek somunu (P) vidalayın.
4. Kelebek somunu (K) yerine kelebek somunu (N) ve arka tekerlek düzeneklerini (M) kullanarak arka tekerlek düzeneği için 3. adımı tekrarlayın.
5. Dört tekerleği (L), yerine oturduğunu duyana kadar iki ayak plakasının dört eksenine bastırmak için elinizi kullanın. Tekerlekleri çevirmek için elinizi kullanın ve sorunsuz hareket ediyorlarsa düzgün bir şekilde takılmışlardır.
6. Ön ve arka tekerlek düzenekleri ve tekerlekler takıldıktan sonra ısıtıcıyı doğru tarafı yukarı çevirin: ısıtıcı artık kullanıma hazırdır.

NOT: Montaj sırasında tekerlekli tekerlek düzeneklerinin maksimum stabilite için dışa doğru baktığından emin olun.

ÇALIŞTIRMA TALİMATLARI

(Şekil 1&2'ye bakınız)

1. Güç anahtarının (D) KAPALI (O) konumunda olduğundan emin olun.
2. Isıtıcıyı prize takın.
3. Güç anahtarını AÇIK (-) konumuna getirin. Ünitenin fişi çekilene kadar güç ışığı (I) kırmızı renkte yanacaktır.
4. Üniteyi etkinleştirmek için mod düğmesine (L) bir kez basın. Isıtıcının çalıştığını belirtmek için mod ışığı (J) yeşil renkte yanacaktır. Ünite otomatik olarak Ayar 3'te (Yüksek Isı) başlayacaktır.
5. Dijital ekranda (H) istenen ısı ayarı gösterilene kadar mod düğmesine basın.

BOH2503D: 3=2500W, 2=1300W, 1=1200W, =Enerji Tasarrufu Modu

Isıtıcıyı kullandıktan sonra, ünite devre dışı kalana ve mod ışığı sönene kadar mod düğmesine basın, ardından güç anahtarını KAPALI konumuna getirin. Isıtıcının fişini prizden çekin.

TERMOSTATIN AYARLANMASI

1. Mod düğmesine basarak istenen ısı ayarını yapın.
2. Termostat ayarını etkinleştirmek için termostat/zamanlayıcı düğmesine (M) bir kez basın. Oda sıcaklığı ve bir termostat simgesi ekranda yanıp söner.
3. İstenen sıcaklığı seçmek için + veya - ayar düğmelerine (N) basın. (Aralık 12°C - 30°C)
4. Termostat sembolü yanıp sönmeyi durduracaktır. Termostat kontrolü artık ısıtıcıyı açıp kapatarak önceden ayarlanmış sıcaklık seviyesini otomatik olarak koruyacaktır.
5. Termostat ayarını devre dışı bırakmak için, ekranda termostat sembolü görünmeyene kadar termostat/zamanlayıcı düğmesine sürekli olarak basın.

NOT: Çalışma sırasında Güç ışığı yanık kalacaktır.

NOT: Önceden ayarlanmış sıcaklığı korurken ısıtıcının AÇIK ve KAPALI konuma geçmesi normaldir.

DON KORUMA TALİMATI

Isıtıcı don koruma modundayken, sıcaklık 5°C'de tutulacaktır; bu nedenle oda sıcaklığı 5°C'den düşük olmadığı sürece ısıtıcı kapalı durumda olacaktır. Oda sıcaklığı 5°C'den düşükse, ısıtıcı otomatik olarak çalışmaya başlayacak ve sürekli olarak açılıp kapanarak ortam sıcaklığını 5°C'de tutacaktır. Etkinleştirmek için, üniteyi açmak için mod düğmesine basın, ardından termostat/zamanlayıcı düğmesine iki kez basın. Don korumanın etkinleştirildiğini belirtmek için () simgesi görüntülenecektir.

ZAMANLAYICIYI KULLANMA

Programlanabilir zamanlayıcı

Kullanıcı, ısıtıcıyı seçilen bir süre sonra KAPANMAYA veya önceden ayarlanmış bir zamanda AÇILMAYA programlayabilir.

KAPANMA zamanlayıcısını ayarlama

1. Isıtıcının çalışmasını istediğiniz modu ve sıcaklığı seçin.
2. Termostat/zamanlayıcı düğmesine 3 kez basın. KAPANMA zamanlayıcı simgesi yanıp söner.
3. (+) veya (-) ayar düğmelerini kullanarak, ısıtıcıyı 1 saatlik artışlarla 24 saate kadar sonra kapanacak şekilde programlayın.
   Örnek - 9 saat
4. Saati ayarladıktan sonra, zamanlayıcının etkinleştirildiğini göstermek için dijital ekran yanıp sönmeyi durduracaktır. Zamanlayıcı, önceden belirlenmiş süre geçene kadar geri sayacak ve ardından ısıtıcı otomatik olarak kapanacaktır.

Örnek - KAPANMA - Saat 13:00. Isıtıcı çalışıyor ve ısıtıcının saat 22:00'de kapanmasını istiyorsunuz; bu nedenle saati 9 saate ayarlayın.

AÇILMA zamanlayıcısını ayarlama

1. Isıtıcı açıksa, termostat/zamanlayıcı kontrol düğmesine 4 kez basın. AÇILMA zamanlayıcı simgesi yanıp söner.
2. (+) veya (-) ayar düğmelerini kullanarak, ısıtıcıyı 1 saatlik artışlarla 24 saate kadar sonra açılacak şekilde programlayın.
   Örnek - 4 saat
3. AÇILMA zamanlayıcısını ayarladıktan sonra, zamanlayıcının etkinleştirildiğini göstermek için dijital ekran yanıp sönmeyi durduracaktır. Zamanlayıcı, önceden belirlenmiş süre geçene kadar geri sayacak ve ardından ısıtıcı otomatik olarak açılacaktır.

NOT: AÇILMA zamanlayıcısı ayarlandığında, ünite daha önce açık olduğu ayarı hatırlayacak ve önceden belirlenmiş süre geçtikten sonra bu ayara geçecektir. Zamanlayıcıyı ayarladıktan sonra mod düğmesine basılarak ısı ayarı değiştirilebilir.

ENERJİ TASARRUFU MODU

Etkinleştirmek için, ekranda görünene kadar mod düğmesine basın. Isıtıcı bir döngüde çalışacaktır – 10 dakika Yüksek (2500W) ve 30 dakika Orta (1300W). Sıcaklık 85ºF (30ºC)'de veya üzerindeyken, ısıtıcı 10 dakikalık Yüksek ayarını yok sayacak ve hemen 30 dakika Orta ayarda çalışacaktır. Bu modda döngü tekrarlanır.

EKRAN TERCİHLERİ

Dijital ekrandaki varsayılan ayar Santigrat derece (°C)'dir. Fahrenheit dereceye (°F) geçmek için °F-°C düğmesine basın.

NOT: Tamamen kapalı olması için ünitenin fişi çekilmelidir.

DEVRİLME KORUMASI

Ünite yanlışlıkla devrildiğinde veya bir tarafında 45°'den fazla bir açıyla eğildiğinde; anında kapanacaktır. Sıfırlamak için, ısıtıcıyı dik bir konuma getirin ve üniteyi yeniden etkinleştirmek için mod düğmesine basın.

ÜNİTENİN TAŞINMASI

Kontrol panelinin üzerindeki aşağı çekme kolunu (C) bulun. Serbest bırakmak için aşağı çekin ve ardından kolu tutun. Tüm tekerleklerin zeminle temas halinde olduğundan emin olarak üniteyi kolu kullanarak çekin.

NOT: Ürünü kaldırmak için kolu kullanmayın.

SAKLAMA İPUÇLARI

Isıtıcıya uzun süre ihtiyaç duyulmuyorsa, örneğin yaz aylarında, oda sıcaklığında; kuru bir yerde ve tercihen toz ve kir birikmesini önlemek için üzeri örtülerek saklanmalıdır.

YALNIZCA İNGİLTERE VE İRLANDA İÇİN YEDEK FİŞ TAKMA.

Fiş, evinizdeki prizlere uygun değilse, çıkarılabilir ve doğru tipte bir fişle değiştirilebilir. Doğru tip ve doğru kurulum için lütfen aşağıdaki "Fişin takılması" bölümüne bakın.

FİŞİN TAKILMASI – İngiltere ve İrlanda için geçerlidir.

NOT: Kablolama ve fişin takılması konusunda herhangi bir şüpheniz varsa. Lütfen kalifiye bir elektrikçiye başvurun.

NOT: 13A 3 pinli bir fiş takılıysa, BS1363 standardına uygun, ASTA onaylı bir fiş olmalıdır. Yedek 13 amperlik sigorta da BSI veya ASTA onaylı olmalıdır.

Bu elektrik kablosundaki teller aşağıdaki gibi renklendirilmiştir:
YEŞİL & SARI - Toprak
KAHVERENGİ - Canlı
MAVİ - Nötr

Lütfen bu elektrik kablolarının renginin, fişinizdeki terminalleri tanımlayan renk işaretleriyle eşleşmeyebileceğini unutmayın.

Lütfen aşağıdaki gibi devam edin:

• YEŞİL & SARI renkli kablo, E harfi () ile işaretlenmiş veya YEŞİL veya YEŞİL & SARI renkli terminale bağlanmalıdır.
• KAHVERENGİ renkli kablo, L (Canlı) harfi ile işaretlenmiş veya KIRMIZI renkli pin terminaline bağlanmalıdır.
• MAVİ renkli kablo, N (Nötr) harfi ile işaretlenmiş veya SİYAH renkli pin terminaline bağlanmalıdır.
• Bu kabloların hiçbirini fişteki toprak terminaline BAĞLAMAYIN. Toprak terminali E harfi () ile işaretlenmiştir veya YEŞİL veya YEŞİL & SARI renklidir.
