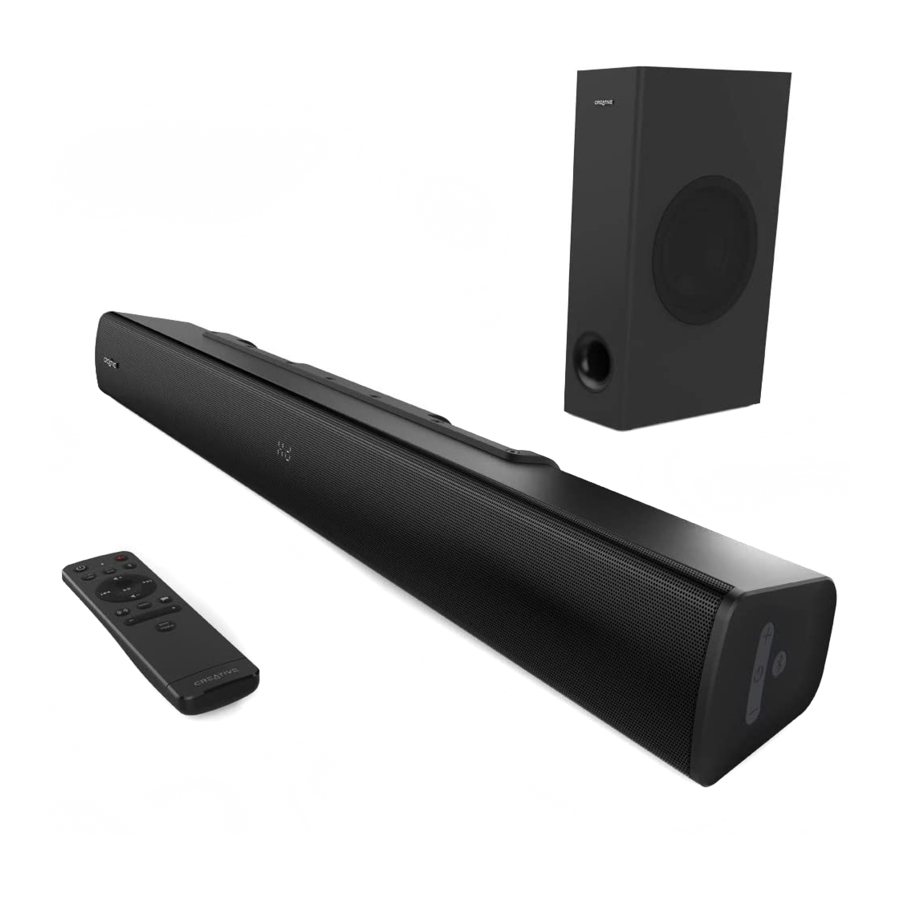

Creative Stage V2 - Manual de la barra de sonido 2.1 y el subwoofer

Descripción general

1. Subwoofer
2. Pantalla LED
3. Indicador LED
4. Puerto USB-C
5. Puerto de TV (ARC)
6. Entrada AUX
7. Puerto de entrada óptica
8. Al subwoofer
9. Entrada de CA
10. Soportes de montaje en pared
11. Botón de volumen +
12. Botón de encendido
13. Botón de volumen -
14. Botón de Bluetooth^®

Control remoto IR

*Pilas AAA no incluidas

1. Power Button (Botón de encendido)
   Mantenga presionado durante 2 segundos para apagar la barra de sonido
2. TV (ARC) Source Button (Botón de fuente de TV (ARC))
   Presione una vez para alternar a la fuente de salida de TV (ARC)
   Presione una vez más para alternar a la fuente de salida USB
3. OPT Source Button (Botón de fuente OPT)
   Presione una vez para alternar a la fuente de salida óptica
   Presione una vez más para alternar a la fuente de salida AUX
4. Volume + Button (Botón de volumen +)
   Presione para aumentar el volumen
5. Previous Track Button (Botón de pista anterior)
   Presione una vez para volver a la pista anterior (aplicable solo en los modos USB y Bluetooth)
6. Volume - Button (Botón de volumen -)
   Presione para disminuir el volumen
7. Surround Button (Botón de sonido envolvente)
   Presione una vez para activar el modo de sonido envolvente
   Presione una vez más para desactivar el modo de sonido envolvente
8. Bass / Treble - / + Button (Botón de graves/agudos - / +)
   Presione para aumentar/disminuir el valor de graves/agudos
9. Mute Button (Botón de silencio)
   Presione una vez para silenciar el volumen
   Presione una vez más para reactivar el volumen
10. Bluetooth Source Button (Botón de fuente Bluetooth)
    Presione una vez para ingresar al modo Bluetooth
    Mantenga presionado durante 2 segundos para ingresar al modo de emparejamiento de Bluetooth
11. Play / Pause Button (Botón de reproducir/pausar)
    Presione una vez para reproducir ("Play")
    Presione una vez más para pausar ("Pause") (aplicable solo en los modos USB y Bluetooth)
12. Next Track Button (Botón de pista siguiente)
    Presione una vez para saltar a la pista siguiente (aplicable solo en los modos USB y Bluetooth)
13. Reset Button (Botón de reinicio)
    Presione para restablecer todas las configuraciones de audio
14. Clear Dialog Button (Botón de diálogo claro)
    Presione una vez para activar el modo de diálogo claro
    Presione una vez más para desactivar el modo de diálogo claro
15. Bass Treble Button (Botón de graves/agudos)
    Presione para alternar entre graves y agudos

Selección de fuente y pantalla

Presione los botones respectivos en el control remoto IR proporcionado para seleccionar la fuente de audio preferida.


Alternativamente, presione una vez el botón de encendido de la barra de sonido para alternar entre las fuentes: Bluetooth > Óptico > TV (ARC) > Audio USB > AUX

	– Entrada AUX
	– Modo Bluetooth
	– Entrada óptica
	– Modo TV (ARC)
	– Modo de audio USB
	– En espera ("Standby")
	– Diálogo claro activado ("Clear Dialog On")
	– Diálogo claro desactivado ("Clear Dialog Off")
	– Sonido envolvente activado ("Surround On")
	– Sonido envolvente desactivado ("Surround Off")
	– Graves ("Bass")
	– Agudos ("Treble")

Modo Bluetooth / Modo de ahorro de energía

Modo de emparejamiento de Bluetooth

Mantenga presionado el botón de Bluetooth en la barra de sonido o en el control remoto IR durante 2 segundos para ingresar al modo de emparejamiento de Bluetooth. El LED incorporado comenzará a parpadear en azul. Seleccione "Stage V2" de la lista de dispositivos Bluetooth descubiertos para emparejar. Una vez emparejado con un dispositivo, el LED de la barra de sonido permanecerá azul en estado estático.

Creative Stage V2 se conectará automáticamente al último dispositivo emparejado cuando esté en modo Bluetooth. Para emparejar con un nuevo dispositivo, mantenga presionado durante 2 segundos para ingresar al modo de emparejamiento de Bluetooth nuevamente. Presione el botón de Bluetooth una vez para salir del modo de emparejamiento de Bluetooth.

Borrado de la memoria Bluetooth de la barra de sonido

En el modo Bluetooth, mantenga presionado el botón de Bluetooth en la barra de sonido o en el control remoto IR durante 8 segundos para borrar todos los dispositivos emparejados anteriormente. La barra de sonido volverá al modo Bluetooth una vez completado.

Modo de ahorro de energía

Creative Stage V2 cuenta con un modo de ahorro de energía que apagará la barra de sonido después de más de 24 horas de inactividad. Para activar/desactivar esta función, mantenga presionado el botón de encendido durante 10 segundos cuando la barra de sonido esté apagada.

Conectividad TV (ARC) / Óptica / AUX

1. Cable USB-C a USB-A
2. Cable de TV (ARC)*
   1. Salida de audio de TV: ARC
   2. Formato de audio digital: PCM
3. Cable AUX
4. Cable óptico*
   1. Salida de audio de TV: Óptica
   2. Formato de audio digital: PCM

* No incluido. Se vende por separado

Montaje en pared

Para evitar lesiones, este aparato debe fijarse de forma segura a la pared de acuerdo con las instrucciones de instalación

^ Los tornillos son opcionales y no están incluidos. Seleccione los tornillos correspondientes que coincidan con las dimensiones proporcionadas en este manual antes de montar la barra de sonido

Especificación técnica

Versión de Bluetooth: Bluetooth 5.0

Frecuencia de funcionamiento: 2402–2480 MHz

Rango de funcionamiento: Hasta 10 m / 33 pies, medido en espacio abierto. Las paredes y estructuras pueden afectar el alcance del dispositivo

Potencia de salida de RF: < 4 dBm

Perfiles de Bluetooth compatibles: A2DP (Bluetooth estéreo inalámbrico), AVRCP (Control remoto de Bluetooth)

Códec compatible: SBC

Entrada: 100–240V 50 / 60 Hz 1.5A

Potencia del altavoz: 20 W x 2, satélite, subwoofer de 40 W, pico de 160 W

Respuesta de frecuencia: 55–20,000 Hz

SNR: ≥ 75 dB

Rango de temperatura de funcionamiento: 0–45 ºC

Otra información

Visite creative.com/compliance/Stagev2 para obtener la guía del usuario, información de seguridad y reglamentaria, e información de ErP, donde corresponda.

Visite creative.com/support/Stagev2 para obtener todo el soporte relacionado con su producto.

REGISTRE SU PRODUCTO
www.creative.com/register

SOPORTE TÉCNICO
www.creative.com/support

© 2020 Creative Technology Ltd. Todos los derechos reservados. Creative y el logotipo de Creative son marcas comerciales o marcas comerciales registradas de Creative Technology Ltd en los Estados Unidos y/o en otros países. La marca denominativa y el logotipo de Bluetooth® son propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Creative Technology Ltd se realiza bajo licencia. Todas las demás marcas comerciales son propiedad de sus respectivos dueños y se reconocen por la presente como tales. Todas las especificaciones están sujetas a cambios sin previo aviso. El producto real puede diferir ligeramente de las imágenes mostradas. El uso de este producto está sujeto a una garantía limitada.

PN: 03MF837500000 Rev C
