Creative Stage V2 - Instrukcja obsługi soundbara i subwoofera 2.1

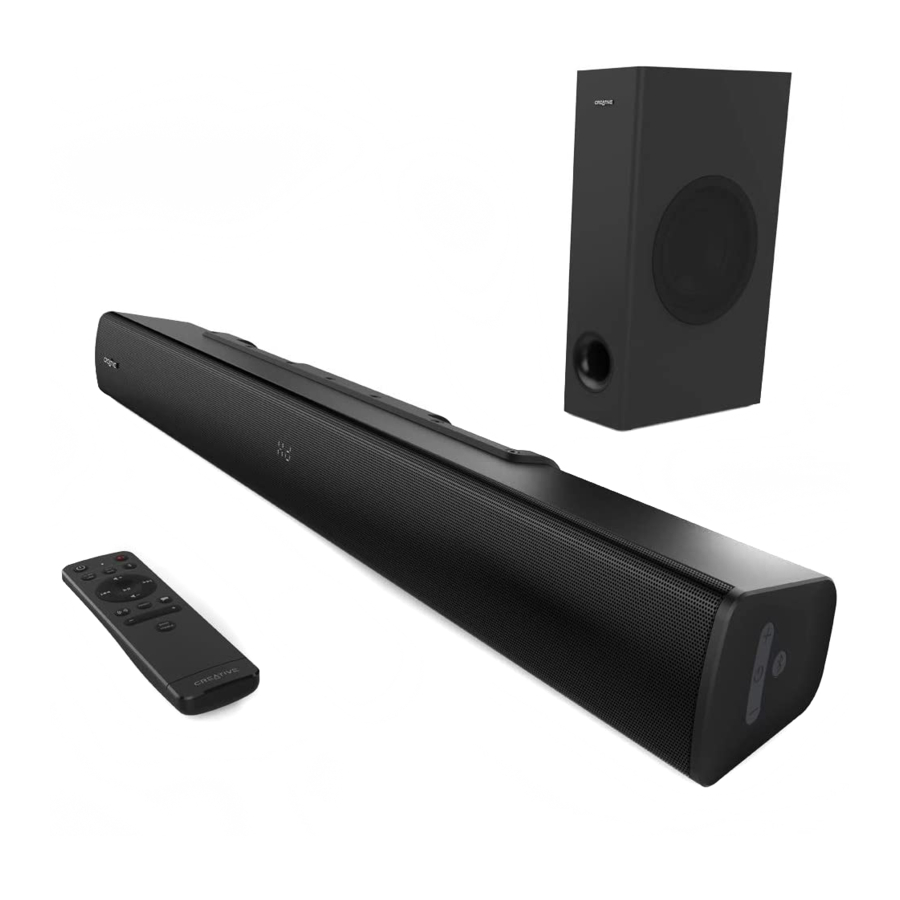

Przegląd

1. Subwoofer
2. Wyświetlacz LED
3. Wskaźnik LED
4. Port USB-C
5. Port TV (ARC)
6. Wejście AUX
7. Port Optical-in
8. Do subwoofera
9. Wejście AC
10. Uchwyty do montażu na ścianie
11. Przycisk Volume + (Głośność +)
12. Przycisk zasilania
13. Przycisk Volume - (Głośność -)
14. Przycisk Bluetooth^®

Pilot zdalnego sterowania IR

*Baterie AAA nie są dołączone

1. Power Button (Przycisk zasilania)
   Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć soundbar
2. TV (ARC) Source Button (Przycisk źródła TV (ARC))
   Naciśnij raz, aby przełączyć na źródło wyjścia TV (ARC)
   Naciśnij ponownie, aby przełączyć na źródło wyjścia USB
3. OPT Source Button (Przycisk źródła OPT)
   Naciśnij raz, aby przełączyć na źródło wyjścia Optical
   Naciśnij ponownie, aby przełączyć na źródło wyjścia AUX
4. Volume + Button (Przycisk Głośność +)
   Naciśnij, aby zwiększyć głośność
5. Previous Track Button (Przycisk Poprzedni utwór)
   Naciśnij raz, aby powrócić do poprzedniego utworu (dotyczy tylko trybów USB i Bluetooth)
6. Volume - Button (Przycisk Głośność -)
   Naciśnij, aby zmniejszyć głośność
7. Surround Button (Przycisk Surround)
   Naciśnij raz, aby włączyć tryb Surround
   Naciśnij ponownie, aby wyłączyć tryb Surround
8. Bass / Treble - / + Button (Przycisk Bass / Treble - / +)
   Naciśnij, aby zwiększyć / zmniejszyć wartość Bass / Treble
9. Mute Button (Przycisk Wycisz)
   Naciśnij raz, aby wyciszyć dźwięk
   Naciśnij ponownie, aby włączyć dźwięk
10. Bluetooth Source Button (Przycisk źródła Bluetooth)
    Naciśnij raz, aby przejść do trybu Bluetooth
    Naciśnij i przytrzymaj przez 2 sekundy, aby przejść do trybu parowania Bluetooth
11. Play / Pause Button (Przycisk Odtwórz / Pauza)
    Naciśnij raz, aby odtworzyć
    Naciśnij ponownie, aby wstrzymać (dotyczy tylko trybów USB i Bluetooth)
12. Next Track Button (Przycisk Następny utwór)
    Naciśnij raz, aby przejść do następnego utworu (dotyczy tylko trybów USB i Bluetooth)
13. Reset Button (Przycisk Reset)
    Naciśnij, aby zresetować wszystkie ustawienia audio
14. Clear Dialog Button (Przycisk Czysty dialog)
    Naciśnij raz, aby włączyć tryb Czysty dialog
    Naciśnij ponownie, aby wyłączyć tryb Czysty dialog
15. Bass Treble Button (Przycisk Bass Treble)
    Naciśnij, aby przełączać między Bass i Treble

Wybór źródła i wyświetlacz

Naciśnij odpowiednie przyciski na dołączonym pilocie zdalnego sterowania IR, aby wybrać preferowane źródło dźwięku.


Alternatywnie, naciśnij raz przycisk zasilania na soundbarze, aby przełączać się między źródłami: Bluetooth > Optical > TV (ARC) > USB Audio > AUX

	– Wejście AUX
	– Tryb Bluetooth
	– Wejście Optical
	– Tryb TV (ARC)
	– Tryb USB Audio
	– Tryb gotowości
	– Czysty dialog włączony
	– Czysty dialog wyłączony
	– Surround włączony
	– Surround wyłączony
	– Bass (Bas)
	– Treble (Tony wysokie)

Tryb Bluetooth / Tryb oszczędzania energii

Tryb parowania Bluetooth

Naciśnij i przytrzymaj przycisk Bluetooth na soundbarze lub pilocie zdalnego sterowania IR przez 2 sekundy, aby przejść do trybu parowania Bluetooth. Wbudowana dioda LED zacznie migać na niebiesko. Wybierz "Stage V2" z listy wykrytych urządzeń Bluetooth, aby sparować. Po sparowaniu z urządzeniem dioda LED soundbara pozostanie niebieska w stanie statycznym.

Creative Stage V2 automatycznie połączy się z ostatnio sparowanym urządzeniem w trybie Bluetooth. Aby sparować z nowym urządzeniem, naciśnij i przytrzymaj przez 2 sekundy, aby ponownie przejść do trybu parowania Bluetooth. Naciśnij raz przycisk Bluetooth, aby wyjść z trybu parowania Bluetooth.

Czyszczenie pamięci Bluetooth soundbara

W trybie Bluetooth naciśnij i przytrzymaj przycisk Bluetooth na soundbarze lub pilocie zdalnego sterowania IR przez 8 sekund, aby wyczyścić wszystkie wcześniej sparowane urządzenia. Po zakończeniu soundbar powróci do trybu Bluetooth.

Tryb oszczędzania energii

Creative Stage V2 posiada tryb oszczędzania energii, który wyłączy soundbar po ponad 24 godzinach bezczynności. Aby włączyć / wyłączyć tę funkcję, naciśnij i przytrzymaj przycisk zasilania przez 10 sekund, gdy soundbar jest wyłączony.

Łączność TV (ARC) / Optical / AUX

1. Kabel USB-C do USB-A
2. Kabel TV (ARC)*
   1. Wyjście audio TV: ARC
   2. Format audio cyfrowego: PCM
3. Kabel AUX
4. Kabel Optical*
   1. Wyjście audio TV: Optical
   2. Format audio cyfrowego: PCM

* Nie dołączone. Sprzedawane oddzielnie

Montaż na ścianie

Aby zapobiec obrażeniom, urządzenie to musi być bezpiecznie przymocowane do ściany zgodnie z instrukcjami instalacji

^ Śruby są opcjonalne i nie są dołączone. Wybierz odpowiednie śruby pasujące do wymiarów podanych w tej instrukcji przed zamontowaniem soundbara

Specyfikacja techniczna

Wersja Bluetooth: Bluetooth 5.0

Częstotliwość pracy: 2402–2480 MHz

Zasięg działania: Do 10 m, mierzone na otwartej przestrzeni. Ściany i konstrukcje mogą wpływać na zasięg urządzenia

Moc wyjściowa RF: < 4 dBm

Obsługiwane profile Bluetooth: A2DP (Bezprzewodowe Stereo Bluetooth), AVRCP (Pilot zdalnego sterowania Bluetooth)

Obsługiwany kodek: SBC

Wejście: 100–240V 50 / 60 Hz 1.5A

Moc głośników: 20W x 2, Satelita, Subwoofer 40W, Szczytowa 160W

Pasmo przenoszenia: 55–20,000 Hz

SNR: ≥ 75 dB

Zakres temperatur pracy: 0–45ºC

Inne informacje

Odwiedź stronę creative.com/compliance/Stagev2, aby zapoznać się z przewodnikiem użytkownika, informacjami dotyczącymi bezpieczeństwa i przepisów oraz informacjami ErP, jeśli dotyczy.

Odwiedź stronę creative.com/support/Stagev2, aby uzyskać wszelkie inne informacje dotyczące wsparcia technicznego produktu.

ZAREJESTRUJ SWÓJ PRODUKT
www.creative.com/register

WSPARCIE TECHNICZNE
www.creative.com/support

© 2020 Creative Technology Ltd. Wszelkie prawa zastrzeżone. Creative i logo Creative są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Creative Technology Ltd w Stanach Zjednoczonych i/lub innych krajach. Znak słowny i logo Bluetooth® są własnością firmy Bluetooth SIG, Inc., a każde użycie tych znaków przez firmę Creative Technology Ltd odbywa się na podstawie licencji. Wszystkie inne znaki towarowe są własnością ich odpowiednich właścicieli i niniejszym są jako takie uznawane. Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia. Rzeczywisty produkt może nieznacznie różnić się od przedstawionych na zdjęciach. Używanie tego produktu podlega ograniczonej gwarancji.

PN: 03MF837500000 Rev C
