Creative Stage V2 - 2.1 Soundbar va Subwoofer uchun qo'llanma

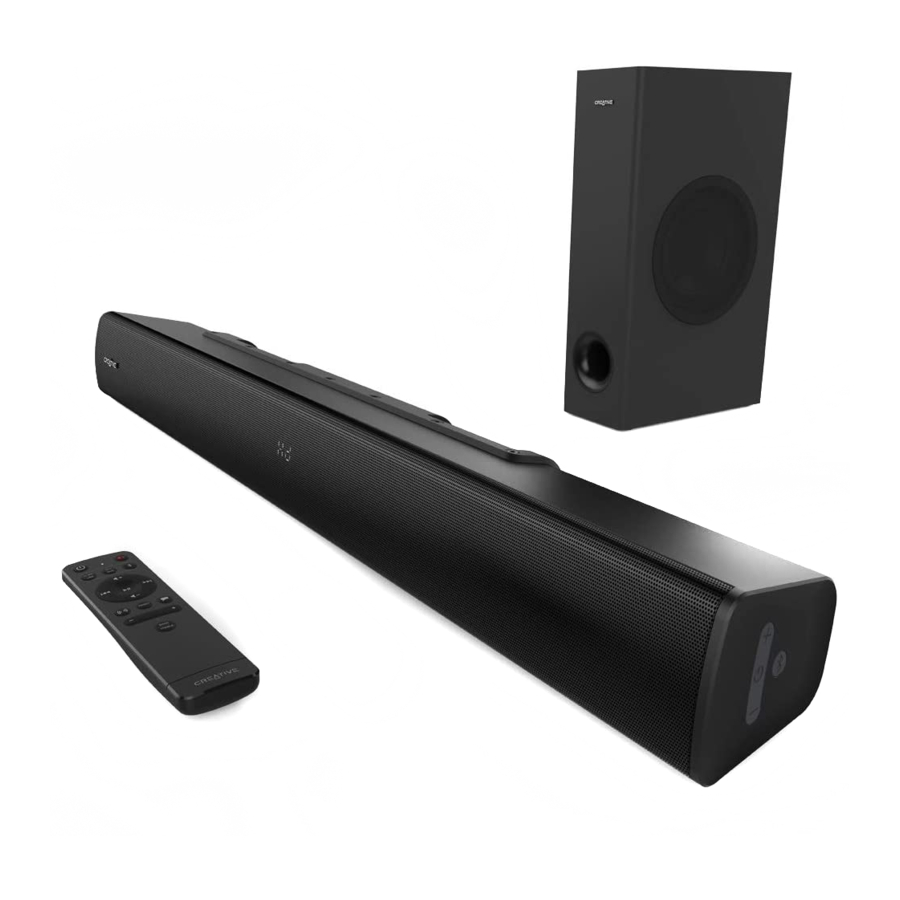

Umumiy ko'rinish

1. Subwoofer
2. LED displey
3. LED indikator
4. USB-C porti
5. TV (ARC) porti
6. AUX-in
7. Optical-in porti
8. Subwooferga
9. AC IN
10. Devorga o'rnatish uchun qavslar
11. Ovoz balandligi + tugmasi
12. Quvvat tugmasi
13. Ovoz balandligi - tugmasi
14. Bluetooth^® tugmasi

IR masofadan boshqarish pulti

*AAA batareyalari kiritilmagan

1. Quvvat tugmasi
   Soundbarni o'chirish uchun 2 soniya bosib turing
2. TV (ARC) manba tugmasi
   TV (ARC)-out manbasiga o'tish uchun bir marta bosing
   USB-out manbasiga o'tish uchun yana bir marta bosing
3. OPT manba tugmasi
   Optical-out manbasiga o'tish uchun bir marta bosing
   AUX-out manbasiga o'tish uchun yana bir marta bosing
4. Ovoz balandligi + tugmasi
   Ovoz balandligini oshirish uchun bosing
5. Oldingi trek tugmasi
   Oldingi trekka qaytish uchun bir marta bosing (faqat USB va Bluetooth rejimlarda qo'llaniladi)
6. Ovoz balandligi - tugmasi
   Ovoz balandligini kamaytirish uchun bosing
7. Surround tugmasi
   Surround rejimini yoqish uchun bir marta bosing
   Surround rejimini o'chirish uchun yana bir marta bosing
8. Bass / Treble - / + tugmasi
   Bass / Treble qiymatini oshirish / kamaytirish uchun bosing
9. Ovozni o'chirish tugmasi
   Ovozni o'chirish uchun bir marta bosing
   Ovozni yoqish uchun yana bir marta bosing
10. Bluetooth manba tugmasi
    Bluetooth rejimiga kirish uchun bir marta bosing
    Bluetooth ulanish rejimiga kirish uchun 2 soniya bosib turing
11. "Play" (o'ynash) / "Pause" (to'xtatib turish) tugmasi
    O'ynatish uchun bir marta bosing
    To'xtatib turish uchun yana bir marta bosing (faqat USB va Bluetooth rejimlarda qo'llaniladi)
12. Keyingi trek tugmasi
    Keyingi trekka o'tish uchun bir marta bosing (faqat USB va Bluetooth rejimlarda qo'llaniladi)
13. Qayta o'rnatish tugmasi
    Barcha audio sozlamalarini qayta o'rnatish uchun bosing
14. Dialogni tozalash tugmasi
    Dialogni tozalash rejimini yoqish uchun bir marta bosing
    Dialogni tozalash rejimini o'chirish uchun yana bir marta bosing
15. Bass Treble tugmasi
    Bass va Treble o'rtasida o'tish uchun bosing

Manbani tanlash va displey

Kerakli audio manbani tanlash uchun taqdim etilgan IR masofadan boshqarish pultidagi tegishli tugmalarni bosing.


Yoki manbalarni aylantirish uchun soundbarning quvvat tugmasini bir marta bosing: Bluetooth > Optical > TV (ARC) > USB Audio > AUX

	– AUX-in
	– Bluetooth rejimi
	– Optical-in
	– TV (ARC) rejimi
	– USB Audio rejimi
	– Kutish rejimi
	– Dialogni tozalash yoqilgan
	– Dialogni tozalash o'chirilgan
	– Surround yoqilgan
	– Surround o'chirilgan
	– Bass
	– Treble

Bluetooth rejimi / Quvvatni tejash rejimi

Bluetooth ulanish rejimi

Bluetooth ulanish rejimiga kirish uchun soundbar yoki IR masofadan boshqarish pultidagi Bluetooth tugmasini 2 soniya bosib turing. O'rnatilgan LED ko'k rangda miltillay boshlaydi. Ulash uchun topilgan Bluetooth qurilmalar ro'yxatidan "Stage V2" ni tanlang. Qurilma bilan ulangandan so'ng, soundbarning LED indikatori statik holatda ko'k rangda qoladi.

Creative Stage V2 Bluetooth rejimida bo'lganda oxirgi ulangan qurilmaga avtomatik ravishda ulanadi. Yangi qurilmaga ulanish uchun Bluetooth ulanish rejimiga qayta kirish uchun 2 soniya bosib turing. Bluetooth ulanish rejimidan chiqish uchun Bluetooth tugmasini bir marta bosing.

Soundbarning Bluetooth xotirasini tozalash

Bluetooth rejimida, oldingi ulangan barcha qurilmalarni tozalash uchun soundbar yoki IR masofadan boshqarish pultidagi Bluetooth tugmasini 8 soniya bosib turing. Tugallangandan so'ng, soundbar Bluetooth rejimiga qaytadi.

Quvvatni tejash rejimi

Creative Stage V2 quvvatni tejash rejimiga ega bo'lib, u 24 soatdan ortiq harakatsizlikdan so'ng soundbarni o'chiradi. Ushbu funksiyani faollashtirish / o'chirish uchun soundbar o'chirilgan holatda quvvat tugmasini 10 soniya bosib turing.

TV (ARC) / Optical / AUX ulanishi

1. USB-C dan USB-A kabeliga
2. TV (ARC) kabeli*
   1. TV audio chiqishi: ARC
   2. Raqamli audio formati: PCM
3. AUX kabeli
4. Optical kabeli*
   1. TV audio chiqishi: Optical
   2. Raqamli audio formati: PCM

* Kiritilmagan. Alohida sotiladi

Devorga o'rnatish

Jarohatlanishning oldini olish uchun ushbu qurilma o'rnatish bo'yicha ko'rsatmalarga muvofiq devorga mahkam o'rnatilishi kerak

^ Vintlar ixtiyoriy va kiritilmagan. Soundbarni o'rnatishdan oldin ushbu qo'llanmada keltirilgan o'lchamlarga mos keladigan tegishli vintlarni tanlang

Texnik xususiyatlar

Bluetooth versiyasi: Bluetooth 5.0

Ishlash chastotasi: 2402–2480 MHz

Ishlash diapazoni: Ochiq joyda o'lchangan 10 m / 33 futgacha. Devorlar va tuzilmalar qurilmaning diapazoniga ta'sir qilishi mumkin

RF chiqish quvvati: < 4 dBm

Qo'llab-quvvatlanadigan Bluetooth profillari: A2DP (Simsiz stereo Bluetooth), AVRCP (Bluetooth masofadan boshqarish)

Qo'llab-quvvatlanadigan kodek: SBC

Kirish: 100–240V 50 / 60 Hz 1.5A

Dinamik quvvati: 20W x 2, Sun'iy yo'ldosh, 40W Subwoofer, Peak 160W

Chastota javobi: 55–20,000 Hz

SNR: ≥ 75 dB

Ishlash harorati diapazoni: 0–45ºC

Boshqa ma'lumotlar

Foydalanuvchi qo'llanmasi, xavfsizlik va normativ ma'lumotlar va ErP ma'lumotlari uchun creative.com/compliance/Stagev2 ga tashrif buyuring.

Mahsulotingiz bilan bog'liq barcha boshqa yordam uchun creative.com/support/Stagev2 ga tashrif buyuring.

MAHSULOTINGIZNI RO'YXATDAN O'TKAZING
www.creative.com/register

TEXNIK QO'LLAB-QUVVATLASH
www.creative.com/support

© 2020 Creative Technology Ltd. Barcha huquqlar himoyalangan. Creative va Creative logotipi Creative Technology Ltd kompaniyasining Amerika Qo'shma Shtatlari va/yoki boshqa mamlakatlardagi savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir. Bluetooth® so'z belgisi va logotipi Bluetooth SIG, Inc.ga tegishli va Creative Technology Ltd tomonidan bunday belgilardan har qanday foydalanish litsenziya ostida amalga oshiriladi. Barcha boshqa savdo belgilari tegishli egalarining mulki hisoblanadi va shu bilan tan olinadi. Barcha texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin. Haqiqiy mahsulot ko'rsatilgan rasmlardan biroz farq qilishi mumkin. Ushbu mahsulotdan foydalanish cheklangan kafolatga bog'liq.

PN: 03MF837500000 Rev C
