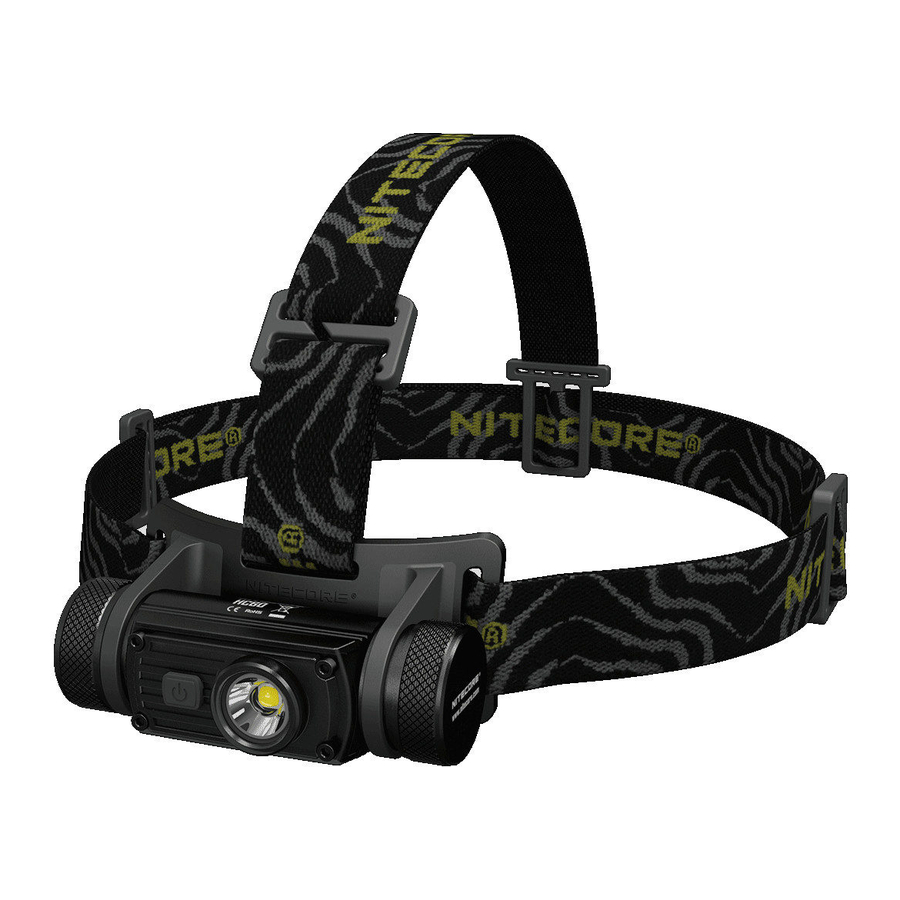

Omadused
- Kerge, suure jõudlusega pealamp
- Eesmärgipäraselt disainitud matkamiseks, ronimiseks, telkimiseks ja üldiseks vabaõhutegevuseks
- Kasutab CREE XM-L2 U2 LED-i
- Integreeritud "Precision Digital Optics Technology" (täppis digitaaloptika tehnoloogia) tagab äärmise reflektori jõudluse
- Kõrge efektiivsusega reguleerimisahel tagab kuni 1000 luumenit valgustugevust
- Toiteallikaks on üks 18650 Li-ion aku või kaks CR123 patareid, mis tagavad kuni 680 tundi tööaega
- Uuenduslik ühe nupuga lüliti on märkimisväärselt kasutajasõbralik
- Viis heledustaset ja kolm erirežiimi, mille vahel valida
- Mälu funktsioon heledustasemetele
- Intelligentne Li-ion aku laadimisahel (Micro-USB laadimisporti kaudu)
- Kohandatud katoptrika-põhine süsteem tekitab äärmiselt laia 100° valgusnurga
- Omab täiustatud temperatuuri reguleerimise (ATR) tehnoloogiat
- Valgusti korpus võimaldab 180° vertikaalset liikumist, et kõrvaldada valgustuse surnud tsoonid
- Toiteindikaator näitab aku pinget (täpsusega 0,1 V)
- Polaarsuse kaitse
- Valmistatud vastupidavast PC materjalist ja lennundusklassi alumiiniumisulamist
- Vastupidav HAIII sõjaväelise klassi kõva anodeeritud alumiiniumisulam
- Mugav, hõõrdumisvaba ja hingav nailonist peapael
- Löögikindel kuni 1 meeter
Mõõtmed
HC60
Pikkus: 3.29" (83.5mm)
Pea läbimõõt: 0.73" (18.5mm)
Korpuse läbimõõt: 1.06" (27mm)
Kaal: 3.47 oz (98.5g, koos kronsteini ja peapaelaga, aku ei kuulu komplekti)
1.94 oz (55g, ilma kronsteini, peapaela ja akuta)
HC60M
Suurus: 3.29"×1.97"×1.81" (83.5mm×50mm×46mm) (koos NVG kinnitusega)
Pea läbimõõt: 0.73" (18.5mm)
Kaal: 2.91 oz (82.5g) (koos NVG kinnitusega, aku ei kuulu komplekti)
Lisatarvikud
HC60
NITECORE 18650 aku (3400mAh), varu O-rõngas, nupukate, USB laadimiskaabel, peapael, kronstein
HC60M
NITECORE 18650 aku (3400mAh), varu O-rõngas, nupukate, USB laadimiskaabel
Aku valikud
| TÜÜP | Nimipinge | Ühilduv | |
| 18650 Laetav Li-ion aku | 18650 | 3.7V | Jah (soovitatav ja saab laadida) |
| Primaarne liitiumpatarei * | CR123 | 3V | Jah (ühildub, kuid EI SAA laadida) |
| Laetav Li-ion aku * | RCR123 | 3.7V | Jah (ühildub, kuid EI SAA laadida) |
*
Laadige ainult 18650 laetavaid Li-ion akusid. Ärge laadige CR123 või RCR123 akusid.
Tehnilised andmed
| FL1 STANDAD | TURBO | KÕRGE (HIGH) | KESKMINE (MID) | MADAL (LOW) | VÄGA MADAL (ULTRALOW) STROBE | STROBE | SOS | MAJAKAS (BEACON) |
 | 1000 LUMENIT | 420 LUMENIT | 210 LUMENIT | 38 LUMENIT | 1 LUMEN | 1000 LUMENIT | 1000 LUMENIT | 1000 LUMENIT |
 | 1h | 2h 30min | 7h 15min | 25h | 680h | ─ | ─ | ─ |
 | 117m | 78m | 56m | 28m | 3m | ─ | ─ | ─ |
 | 3400cd | 1500cd | 780cd | 200cd | 2.8cd | ─ | ─ | ─ |
 | 1m (Löögikindel) | |||||||
 | IPX7, 1m (Veekindel JA Sukeldatav) | |||||||
MÄRKUS: Esitatud andmed on mõõdetud vastavalt rahvusvahelistele taskulampide testimise standarditele ANSI/NEMA FL1, kasutades 1 x 18650 akut (3.7V, 3400mAh) laboritingimustes. Andmed võivad tegelikus kasutuses erineda erineva aku kasutuse või keskkonnatingimuste tõttu.
Aku paigaldamine
Laadimine
Kasutusjuhend
Aku paigaldamine
Paigaldage üks 18650 Li-ion või kaks CR123 patareid, nagu näidatud.
- Paigaldage aku(d) positiivse otsaga sissepoole. Vastasel juhul ei saa HC60/ HC60M korralikult töötada.
- Ärge suunake valgust inimeste või loomade silmadesse, kuna see võib kahjustada nägemist.
Sisse/Välja lülitamine
HC60/HC60M sisselülitamiseks: vajutage lülitit üks kord;
HC60/HC60M väljalülitamiseks: vajutage ja hoidke lülitit all. HC60/HC60M lülitub välja ja lülitub ooterežiimi.
Heledustasemed
Kui HC60/HC60M on sisse lülitatud, vajutage korduvalt lülitit, et liikuda läbi järgmiste heledustasemete: Väga madal (Ultralow)-Madal (Low)-Keskmine (Mid)-Kõrge (High)-Turbo. HC60/HC60M-il on mälufunktsioon. Lüliti ühe sekundi jooksul all hoides jätkab see viimati kasutatud heledustasemega või erirežiimiga.
Otsene juurdepääs turborežiimile:
Kui HC60/HC60M on välja lülitatud, vajutage ja hoidke lülitit kaks sekundit all, et siseneda turborežiimi (1000 luumenit). Selle väljalülitamiseks vajutage ja hoidke lülitit uuesti all.
Märkus: Ooterežiimis võib HC60/HC60M ühe 18650 akuga ooterežiimis olla üle kahe aasta.
Erirežiimid
Strobe/Asukoha majakas (Location Beacon)/SOS
Kui HC60/HC60M on välja lülitatud, vajutage kiiresti kaks korda lülitit, et pääseda juurde stroborežiimile. Erirežiimide SOS-Asukoha majakas (Location Beacon)-Strobe vahel liikumiseks vajutage korduvalt lülitit. Erirežiimist väljumiseks vajutage ja hoidke lülitit all, et HC60/HC60M välja lülitada.
ATR tehnoloogia
Täiustatud temperatuuri reguleerimise (ATR) tehnoloogia võimaldab HC60/HC60M-il dünaamiliselt reguleerida väljundvõimsust vastavalt selle korpuse temperatuurile. See hoiab ära ülekuumenemisest tulenevad kahjustused ja pikendab selle tööiga.
Toite näpunäited
Pärast aku paigaldamist vilgub sinine toiteindikaator, et näidata aku pinget (täpsusega 0,1 V). Näiteks kui aku pinge on 4,2 V, vilgub toiteindikaator kiiresti 4 korda, millele järgneb 1,5-sekundiline paus ja seejärel veel kaks vilkumist. Erinevad pinged tähistavad vastavaid järelejäänud aku tasemeid:
Laadimine
HC60/HC60M on võimeline laadima kaitstud 18650 Li-ion akut, kasutades kaasasolevat USB-kaablit. Avage kork, paigaldage kaitstud 18650 Li-ion aku, ühendage USB-kaabli üks ots HC60/HC60M micro-USB porti ja teine ots universaalsesse USB porti (arvuti, autolaadija jne). Täielikult tühjenenud 18650 Li-ion aku täielikuks laadimiseks kulub umbes 6 tundi.
- Kui laadimise ajal tuvastatakse probleem (aku kahjustus, polaarsuse ümberpööramine jne), peatab HC60/HC60M laadimise ja lülitisse sisseehitatud sinine indikaator vilgub kiiresti.
- Normaalsetes laadimistingimustes vilgub sinine indikaator iga 1,5 sekundi järel. Kui laadimine on lõppenud, lõpetab HC60/HC60M laadimise automaatselt ja sinine indikaator põleb pidevalt.
- Ärge laadige HC60/HC60M-is CR123 või RCR123 akusid.
Aku vahetamine / laadimine
Akud tuleks välja vahetada või uuesti laadida, kui valgusvoog tundub nõrk või taskulamp ei reageeri.
Hooldus
Iga 6 kuu tagant tuleks keermed puhastada puhta lapiga, millele järgneb õhuke kiht silikoonipõhist määrdeainet.
Garantiiteenindus
Kõik DOA / defektsed tooted saab asendada uuega kohaliku edasimüüja/müüja kaudu 15 päeva jooksul alates ostukuupäevast. Pärast seda saab kõiki defektseid / valesti töötavaid NITECORE® tooteid tasuta parandada 60 kuu jooksul alates ostukuupäevast. Pärast 60 kuud kehtib piiratud garantii, mis katab tööjõu ja hoolduse kulud, kuid mitte tarvikute või varuosade kulusid.
NITECORE® toodete ja teenuste kohta uusima teabe saamiseks võtke ühendust kohaliku NITECORE® edasimüüjaga või saatke e-kiri aadressile service@nitecore.com
* Kõik selles kasutusjuhendis määratud pildid, tekstid ja väited on ainult viitamiseks. Kui selle juhendi ja veebisaidil www.nitecore.com määratud teabe vahel esineb lahknevusi, jätab Sysmax Innovations Co., Ltd. endale õiguse seda dokumendi sisu igal ajal ilma eelneva teatamiseta tõlgendada ja muuta.
SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China
Valmistatud Hiinas
