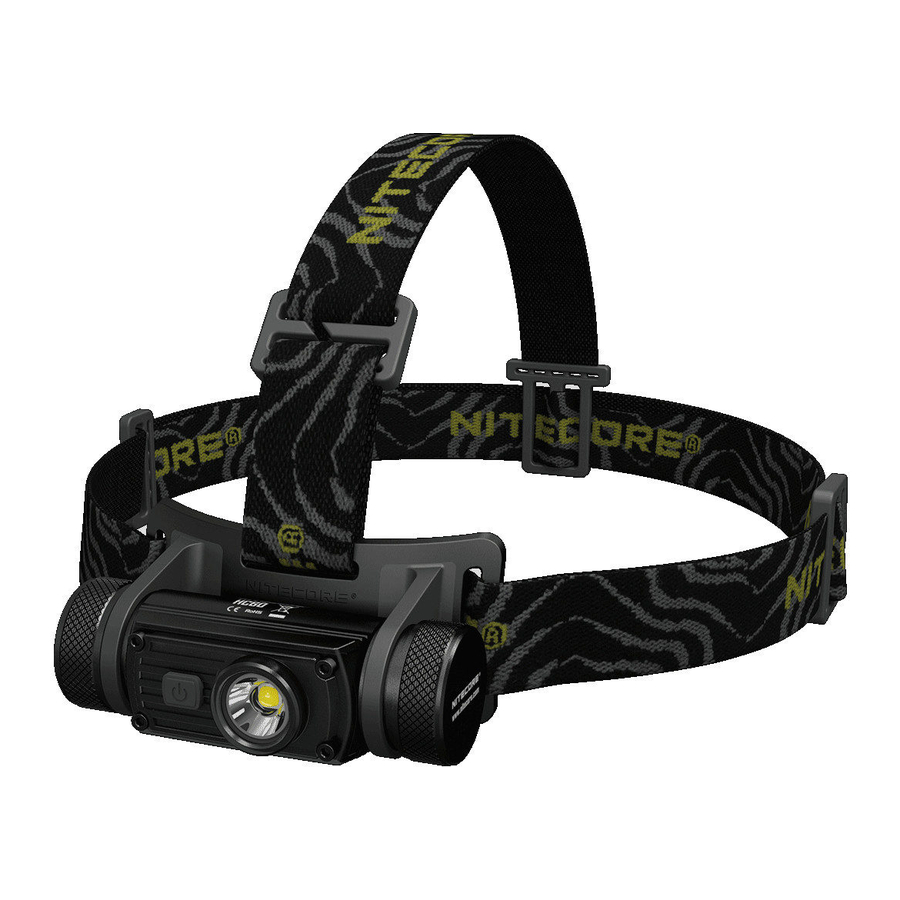

NITECORE HC60, HC60M - Otsavalaisimen käyttöohje
- 1 Ominaisuudet
- 2 Mitat
- 3 Lisätarvikkeet
- 4 Akkuvaihtoehdot
- 5 Tekniset tiedot
- 6 Akun asennus
- 7 Lataaminen
- 8 Käyttöohjeet
- 9 Virta päälle/pois
- 10 Kirkkaustasot
- 11 Erikoistilat
- 12 ATR-tekniikka
- 13 Virran vinkit
- 14 Lataaminen
- 15 Akun vaihto / lataus
- 16 Huolto
- 17 Takuuhuolto
- 18 Viitteet
- 19 Lataa käyttöohje
- 20 Muilla kielillä
Ominaisuudet
- Kevyt, tehokas otsavalaisin
- Suunniteltu erityisesti patikointiin, kiipeilyyn, retkeilyyn ja yleiseen ulkoiluun
- Käyttää CREE XM-L2 U2 -lediä
- Integroitu "Precision Digital Optics Technology" (tarkka digitaalinen optiikkateknologia) tarjoaa erinomaisen heijastimen suorituskyvyn
- Tehokas säätöpiiri tuottaa jopa 1000 lumenin valotehon
- Toimii yhdellä 18650 Li-ion -akulla tai kahdella CR123-paristolla, jopa 680 tunnin käyttöajan
- Innovatiivinen yhden painikkeen kytkin on huomattavan käyttäjäystävällinen
- Viisi kirkkaustasoa ja kolme erikoistilaa valittavissa
- Muistitoiminto kirkkaustasoille
- Älykäs Li-ion -akun latauspiiri (Micro-USB-latausportin kautta)
- Mukautettu katoptriikkaan perustuva järjestelmä tuottaa erittäin laajan 100° valokeilan kulman
- Sisältää edistyksellisen lämpötilan säätely (ATR) -teknologian
- Valaisimen kotelo mahdollistaa 180° pystysuuntaisen liikkeen valaistuksen katvealueiden poistamiseksi
- Virran merkkivalo näyttää akun jännitteen (0,1 V tarkkuudella)
- Käänteisen polariteetin suojaus
- Valmistettu kestävästä PC-materiaalista ja ilmailu-alumiiniseoksesta
- Kestävä HAIII sotilastason kova-anodisoitu alumiiniseos
- Mukava, hankaamaton ja hengittävä nylonpääpanta
- Iskunkestävä 1 metriin asti
Mitat
HC60
Pituus: 3.29" (83.5mm)
Pään halkaisija: 0.73" (18.5mm)
Rungon halkaisija: 1.06" (27mm)
Paino: 3.47 oz (98.5g, sisältää kiinnikkeen ja pääpannan, akku ei sisälly)
1.94 oz (55g, ei sisällä kiinnikettä, pääpantaa eikä akkua)
HC60M
Koko: 3.29"×1.97"×1.81" (83.5mm×50mm×46mm) (NVG-kiinnike sisältyy)
Pään halkaisija: 0.73" (18.5mm)
Paino: 2.91 oz (82.5g) (NVG-kiinnike sisältyy, akku ei sisälly)
Lisätarvikkeet
HC60
NITECORE 18650 -akku (3400mAh), varatiiviste, painikkeen suojus, USB-latausjohto, pääpanta, kiinnike
HC60M
NITECORE 18650 -akku (3400mAh), varatiiviste, painikkeen suojus, USB-latausjohto
Akkuvaihtoehdot
| TYYPPI | Nimellisjännite | Yhteensopiva | |
| 18650 Ladattava Li-ion -akku | 18650 | 3.7V | Kyllä (suositeltava ja voidaan ladata) |
| Primaarilitiumparisto * | CR123 | 3V | Kyllä (yhteensopiva, mutta EI voida ladata) |
| Ladattava Li-ion -akku * | RCR123 | 3.7V | Kyllä (yhteensopiva, mutta EI voida ladata) |
*
Lataa vain 18650 ladattavia Li-ion -akkuja. Älä lataa CR123- tai RCR123-paristoja.
Tekniset tiedot
| FL1 STANDAD | TURBO | HIGH | MID | LOW | ULTRALOW STROBE | STROBE | SOS | BEACON |
 | 1000 LUMENS | 420 LUMENS | 210 LUMENS | 38 LUMENS | 1 LUMEN | 1000 LUMENS | 1000 LUMENS | 1000 LUMENS |
 | 1h | 2h 30min | 7h 15min | 25h | 680h | ─ | ─ | ─ |
 | 117m | 78m | 56m | 28m | 3m | ─ | ─ | ─ |
 | 3400cd | 1500cd | 780cd | 200cd | 2.8cd | ─ | ─ | ─ |
 | 1m (Iskunkestävä) | |||||||
 | IPX7, 1m (Vedenpitävä JA upotettava) | |||||||
HUOMAUTUS: Ilmoitetut tiedot on mitattu kansainvälisten ANSI/NEMA FL1 -valaisintestausstandardien mukaisesti käyttäen 1 x 18650 -akkua (3,7 V, 3400 mAh) laboratorio-olosuhteissa. Tiedot voivat vaihdella todellisessa käytössä erilaisten akkujen tai ympäristöolosuhteiden vuoksi.
Akun asennus
Lataaminen
Käyttöohjeet
Akun asennus
Asenna yksi 18650 Li-ion -akku tai kaksi CR123-paristoa kuvan mukaisesti.
- Asenna akku (akut) siten, että positiivinen pää osoittaa sisäänpäin. Muussa tapauksessa HC60/ HC60M ei toimi kunnolla.
- Älä suuntaa valoa ihmisten tai eläinten silmiin, sillä se voi vahingoittaa näköä.
Virta päälle/pois
HC60/HC60M:n kytkeminen päälle: Paina kytkintä kerran;
HC60/HC60M:n kytkeminen pois päältä: Paina kytkintä pitkään. HC60/HC60M sammuu ja siirtyy valmiustilaan.
Kirkkaustasot
Kun HC60/HC60M on päällä, paina kytkintä toistuvasti selataksesi seuraavia kirkkaustasoja: Ultralow-Low-Mid-High-Turbo. HC60/HC60M:ssä on muistitoiminto. Painamalla kytkintä pitkään yhden sekunnin ajan, se jatkaa viimeksi käytettyä kirkkaustasoa tai erikoistilaa.
Suora pääsy turboon:
Kun HC60/HC60M on pois päältä, paina kytkintä pitkään kahden sekunnin ajan siirtyäksesi turbotasolle (1000 lumenia). Paina kytkintä uudelleen pitkään sammuttaaksesi sen.
Huomautus: Valmiustilassa HC60/HC60M voi olla valmiustilassa yli kaksi vuotta yhdellä 18650 -akulla.
Erikoistilat
Strobe/Sijaintimajakka/SOS
Kun HC60/HC60M on pois päältä, paina kytkintä kahdesti nopeasti peräkkäin päästäksesi stroboon. Selataksesi erikoistiloja SOS-Sijaintimajakka-Strobo, paina kytkintä toistuvasti. Poistuaksesi erikoistilasta, paina kytkintä pitkään sammuttaaksesi HC60/HC60M:n.
ATR-tekniikka
Edistyksellinen lämpötilan säätely (ATR) -tekniikka mahdollistaa HC60/HC60M:n dynaamisen säätämisen suorituskykyä rungon lämpötilan mukaan. Tämä estää ylikuumenemisesta aiheutuvat vauriot ja pidentää sen käyttöikää.
Virran vinkit
Akun asennuksen jälkeen sininen virran merkkivalo vilkkuu osoittaen akun jännitteen (0,1 V tarkkuudella). Esimerkiksi, kun akun jännite on 4,2 V, virran merkkivalo vilkkuu 4 kertaa nopeasti peräkkäin, jota seuraa 1,5 sekunnin tauko ja sitten vielä kaksi vilkahdusta. Eri jännitteet edustavat vastaavia jäljellä olevia akun varaustasoja:
Lataaminen
HC60/HC60M pystyy lataamaan suojatun 18650 Li-ion -akun mukana toimitetulla USB-kaapelilla. Avaa korkki, asenna suojattu 18650 Li-ion -akku, kytke USB-johdon toinen pää HC60/HC60M:n micro-USB-porttiin ja toinen pää yleiseen USB-porttiin (tietokone, autolaturi jne.). Tyhjentyneen 18650 Li-ion -akun täyteen lataaminen kestää noin 6 tuntia.
- Jos latauksen aikana havaitaan ongelma (akun vaurioituminen, väärä polariteetti jne.), HC60/HC60M lopettaa lataamisen ja kytkimeen sisäänrakennettu sininen merkkivalo vilkkuu nopeasti.
- Normaaleissa latausolosuhteissa sininen merkkivalo vilkkuu 1,5 sekunnin välein. Kun lataus on valmis, HC60/HC60M lopettaa lataamisen automaattisesti ja sininen merkkivalo palaa tasaisesti.
- Älä lataa CR123- tai RCR123-paristoja HC60/HC60M:ssä.
Akun vaihto / lataus
Paristot on vaihdettava tai ladattava, kun valoteho näyttää himmeältä tai taskulamppu ei reagoi.
Huolto
Kierteet on pyyhittävä 6 kuukauden välein puhtaalla liinalla ja sen jälkeen levitettävä ohut kerros silikonipohjaista voiteluainetta.
Takuuhuolto
Kaikki DOA / vialliset tuotteet voidaan vaihtaa uuteen paikallisen jakelijan/jälleenmyyjän kautta 15 päivän kuluessa ostosta. Sen jälkeen kaikki vialliset / toimintahäiriöiset NITECORE® -tuotteet voidaan korjata maksutta 60 kuukauden kuluessa ostopäivästä. Yli 60 kuukauden jälkeen sovelletaan rajoitettua takuuta, joka kattaa työ- ja huoltokustannukset, mutta ei lisävarusteiden tai varaosien kustannuksia.
Uusimmat tiedot NITECORE® -tuotteista ja -palveluista saat ottamalla yhteyttä paikalliseen NITECORE® -jakelijaan tai lähettämällä sähköpostia osoitteeseen service@nitecore.com
* Kaikki tässä käyttöohjeessa määritetyt kuvat, tekstit ja lausunnot ovat vain viitteellisiä. Jos tämän käyttöohjeen ja www.nitecore.com -sivustolla määritettyjen tietojen välillä on ristiriitaa, Sysmax Innovations Co., Ltd. pidättää oikeuden tulkita ja muuttaa tämän asiakirjan sisältöä milloin tahansa ilman ennakkoilmoitusta.
SYSMAX Innovations Co., Ltd.
PUH: +86-20-83862000
FAX: +86-20-83882723
Sähköposti: info@nitecore.com
Web: www.nitecore.com
Osoite: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China
Valmistettu Kiinassa
Löydät meidät Facebookista: NITECORE Flashlight
