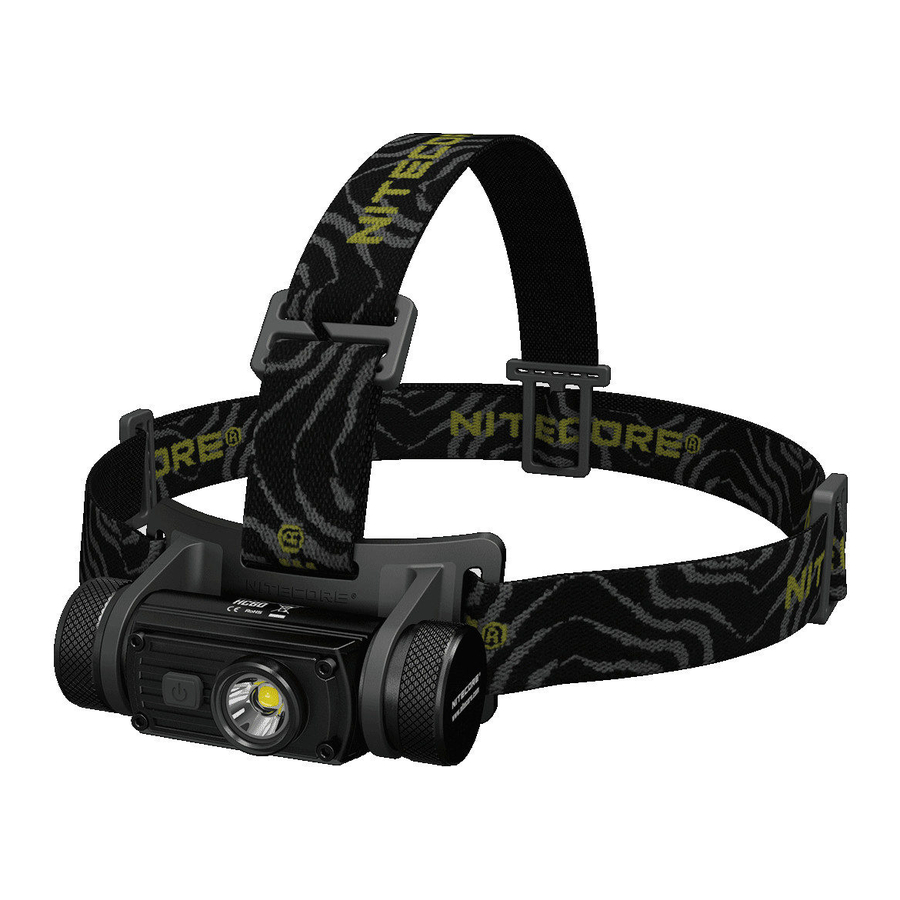

NITECORE HC60, HC60M - Priročnik za naglavno svetilko

Vsebina

Značilnosti

  • Lahka naglavna svetilka z visokimi zmogljivostmi
  • Posebej zasnovana za pohodništvo, plezanje, kampiranje in splošno rekreacijo na prostem
  • Uporablja CREE XM-L2 U2 LED
  • Integrirana "Precision Digital Optics Technology" (Tehnologija natančne digitalne optike) zagotavlja izjemno zmogljivost reflektorja
  • Visoko učinkovito regulacijsko vezje zagotavlja do 1000 lumnov izhodne moči
  • Napaja se z eno 18650 Li-ion baterijo ali dvema CR123 baterijama za do 680 ur delovanja
  • Inovativno stikalo z enim gumbom je izjemno uporabniku prijazno
  • Izbirate lahko med petimi stopnjami svetlosti in tremi posebnimi načini
  • Funkcija pomnilnika za stopnje svetlosti
  • Inteligentno vezje za polnjenje Li-ion baterije (preko Micro-USB priključka za polnjenje)
  • Sistem, ki temelji na katoptriki po meri, ustvarja izjemno širok 100° kot snopa
  • Vključuje napredno tehnologijo regulacije temperature (ATR)
  • Ohišje svetilke omogoča 180° navpično gibanje za odpravo mrtvih con osvetlitve
  • Indikator napajanja prikazuje napetost baterije (natančno do 0,1 V)
  • Zaščita pred obratno polariteto
  • Izdelana iz robustnega PC materiala in letalske aluminijeve zlitine
  • Robustna aluminijeva zlitina HAIII vojaškega razreda s trdo anodizacijo
  • Udoben, ne dražeč in zračen najlonski naglavni trak
  • Odporna na udarce do 1 metra

Dimenzije

HC60

Dolžina: 3,29" (83,5 mm)
Premer glave: 0,73" (18,5 mm)
Premer telesa: 1,06" (27 mm)
Teža: 3,47 oz (98,5 g, vključno z nosilcem in naglavnim trakom, baterija ni vključena)
1,94 oz (55 g, nosilec, naglavni trak in baterija niso vključeni)

HC60M

Velikost: 3,29"×1,97"×1,81" (83,5 mm×50 mm×46 mm) (vključno z NVG nosilcem)
Premer glave: 0,73" (18,5 mm)
Teža: 2,91 oz (82,5 g) (vključno z NVG nosilcem, baterija ni vključena)

Dodatna oprema

HC60

Baterija NITECORE 18650 (3400 mAh), rezervni O-obroč, pokrov gumba, USB kabel za polnjenje, naglavni trak, nosilec

HC60M

Baterija NITECORE 18650 (3400 mAh), rezervni O-obroč, pokrov gumba, USB kabel za polnjenje

Možnosti baterij

VRSTA Nominalna napetost Kompatibilno
18650 polnilna Li-ion baterija 18650 3.7V Da (priporočljivo in se lahko polni)
Primarna litijeva baterija * CR123 3V Da (kompatibilno, vendar se NE more polniti)
Polnilna Li-ion baterija * RCR123 3.7V Da (kompatibilno, vendar se NE more polniti)

*

Polnite samo 18650 polnilne Li-ion baterije. Ne polnite CR123 ali RCR123 baterij.

Tehnični podatki

FL1 STANDAD TURBO VISOKO SREDNJE NIZKO IZJEMNO NIZKO STROBE STROBE SOS BEACON (SVETILNIK)
1000 LUMNOV 420 LUMNOV 210 LUMNOV 38 LUMNOV 1 LUMEN 1000 LUMNOV 1000 LUMNOV 1000 LUMNOV
1h 2h 30min 7h 15min 25h 680h ─ ─ ─
117m 78m 56m 28m 3m ─ ─ ─
3400cd 1500cd 780cd 200cd 2.8cd ─ ─ ─
1m (odporna na udarce)
IPX7, 1m (vodoodporna IN potopna)

OPOMBA: Navedeni podatki so bili izmerjeni v skladu z mednarodnimi standardi za testiranje svetilk ANSI/NEMA FL1, z uporabo 1 x 18650 baterije (3,7 V, 3400 mAh) v laboratorijskih pogojih. Podatki se lahko razlikujejo pri uporabi v resničnem svetu zaradi različne uporabe baterij ali okoljskih pogojev.

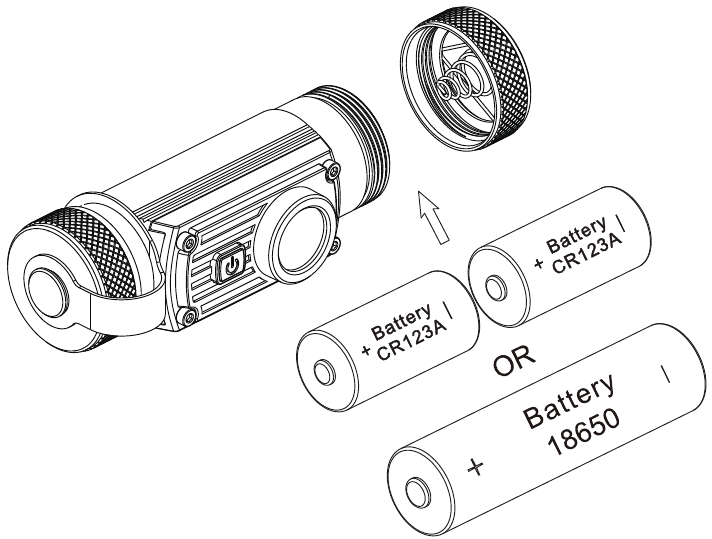

Namestitev baterije

Namestitev baterije

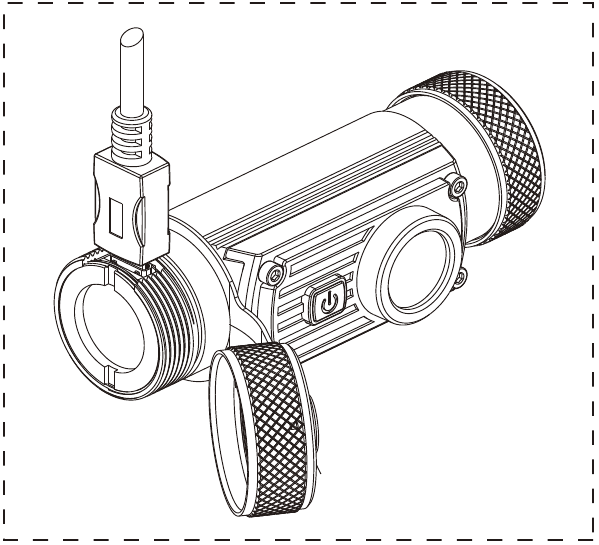

Polnjenje

Polnjenje

Navodila za uporabo

Namestitev baterije

Namestite eno 18650 Li-ion baterijo ali dve CR123 bateriji, kot je prikazano.

  1. Namestite baterijo (baterije) s pozitivnim polom, usmerjenim navznoter. V nasprotnem primeru HC60/HC60M ne more pravilno delovati.
  2. Ne usmerjajte svetlobnih žarkov v oči ljudi ali živali, saj lahko to poškoduje vid.

Vklop/Izklop

Za vklop HC60/HC60M: enkrat pritisnite stikalo;
Za izklop HC60/HC60M: pritisnite in držite stikalo. HC60/HC60M se bo izklopil in prešel v stanje pripravljenosti.

Stopnje svetlosti

Ko je HC60/HC60M vklopljen, večkrat pritisnite stikalo za preklapljanje med naslednjimi stopnjami svetlosti: Izjemno nizka-Nizka-Srednja-Visoka-Turbo. HC60/HC60M ima funkcijo pomnilnika. S pritiskom in držanjem stikala za eno sekundo se bo nadaljevala zadnja uporabljena stopnja svetlosti ali poseben način.
Neposreden dostop do turbo:
Ko je HC60/HC60M izklopljen, pritisnite in držite stikalo dve sekundi, da vstopite v turbo stopnjo (1000 lumnov). Ponovno pritisnite in držite stikalo, da ga izklopite.
Opomba: V stanju pripravljenosti lahko HC60/HC60M deluje več kot dve leti z eno 18650 baterijo.

Posebni načini

Strobe/Location Beacon (lokacijski svetilnik)/SOS
Ko je HC60/HC60M izklopljen, dvakrat hitro zaporedoma pritisnite stikalo za dostop do stroboskopa. Za preklapljanje med posebnimi načini SOS-Location Beacon (lokacijski svetilnik)-Strobe večkrat pritisnite stikalo. Za izhod iz posebnega načina pritisnite in držite stikalo, da izklopite HC60/HC60M.

Tehnologija ATR

Napredna tehnologija regulacije temperature (ATR) omogoča HC60/HC60M dinamično prilagajanje izhodne moči glede na temperaturo ohišja. To preprečuje poškodbe zaradi pregrevanja in podaljšuje njegovo življenjsko dobo.

Nasveti za napajanje

Po namestitvi baterije modri indikator napajanja utripa, da prikaže napetost baterije (natančno do 0,1 V). Na primer, ko je napetost baterije 4,2 V, bo indikator napajanja hitro zaporedoma utripnil 4-krat, čemur bo sledila 1,5-sekundna pavza in nato še dva utripa. Različne napetosti predstavljajo ustrezne preostale stopnje napolnjenosti baterije:

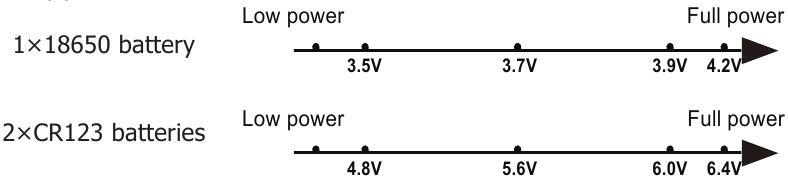

Nasveti za napajanje - Stopnje napolnjenosti baterije

Polnjenje

HC60/HC60M lahko polni zaščiteno 18650 Li-ion baterijo s priloženim USB kablom. Odprite pokrovček, namestite zaščiteno 18650 Li-ion baterijo, priključite en konec USB kabla v micro-USB priključek HC60/HC60M, drugi konec pa v univerzalni USB priključek (računalnik, avtomobilski polnilec itd.). Popolno polnjenje izpraznjene 18650 Li-ion baterije traja približno 6 ur.

  1. Če se med postopkom polnjenja zazna težava (poškodba baterije, obratna polariteta itd.), bo HC60/HC60M prenehal polniti in modri indikator, vgrajen v stikalo, bo hitro utripal.
  2. V normalnih pogojih polnjenja bo modri indikator utripal vsakih 1,5 sekunde. Ko je polnjenje končano, HC60/HC60M samodejno prekine polnjenje in modri indikator bo neprekinjeno svetil.
  3. Ne polnite CR123 ali RCR123 baterij v HC60/HC60M.

Zamenjava / Polnjenje baterije

Baterije je treba zamenjati ali napolniti, ko se zdi, da je izhodna moč šibka ali se svetilka ne odziva.

Vzdrževanje

Vsakih 6 mesecev je treba navoje obrisati s čisto krpo, nato pa nanesti tanek sloj silikonskega maziva.

Garancijski servis

Vsak izdelek DOA (mrtav ob prihodu) / z napako se lahko zamenja za nadomestilo pri lokalnem distributerju/prodajalcu v roku 15 dni od nakupa. Po tem se lahko vsi izdelki NITECORE® z napako/okvaro brezplačno popravijo v roku 60 mesecev od datuma nakupa. Po 60 mesecih velja omejena garancija, ki pokriva stroške dela in vzdrževanja, ne pa tudi stroškov dodatne opreme ali nadomestnih delov.

Za najnovejše informacije o izdelkih in storitvah NITECORE® se obrnite na lokalnega distributerja NITECORE® ali pošljite e-pošto na service@nitecore.com
* Vse slike, besedilo in izjave, navedene v tem uporabniškem priročniku, so samo za referenčne namene. Če pride do neskladnosti med tem priročnikom in informacijami, navedenimi na www.nitecore.com, si Sysmax Innovations Co., Ltd. pridržuje pravico do razlage in spreminjanja vsebine tega dokumenta kadar koli brez predhodnega obvestila.

SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Rm 2601-06, Central Tower, No.5 Xiancun Road, Tianhe District, Guangzhou, 510623, Guangdong, China



Izdelano na Kitajskem
