Genie Series II - Seinakonsooli paigaldusjuhend

VAJALIKUD TÖÖRIISTAD

VALIKULISED VAJALIKUD TÖÖRIISTAD

KASUTAMINE JA OMADUSED

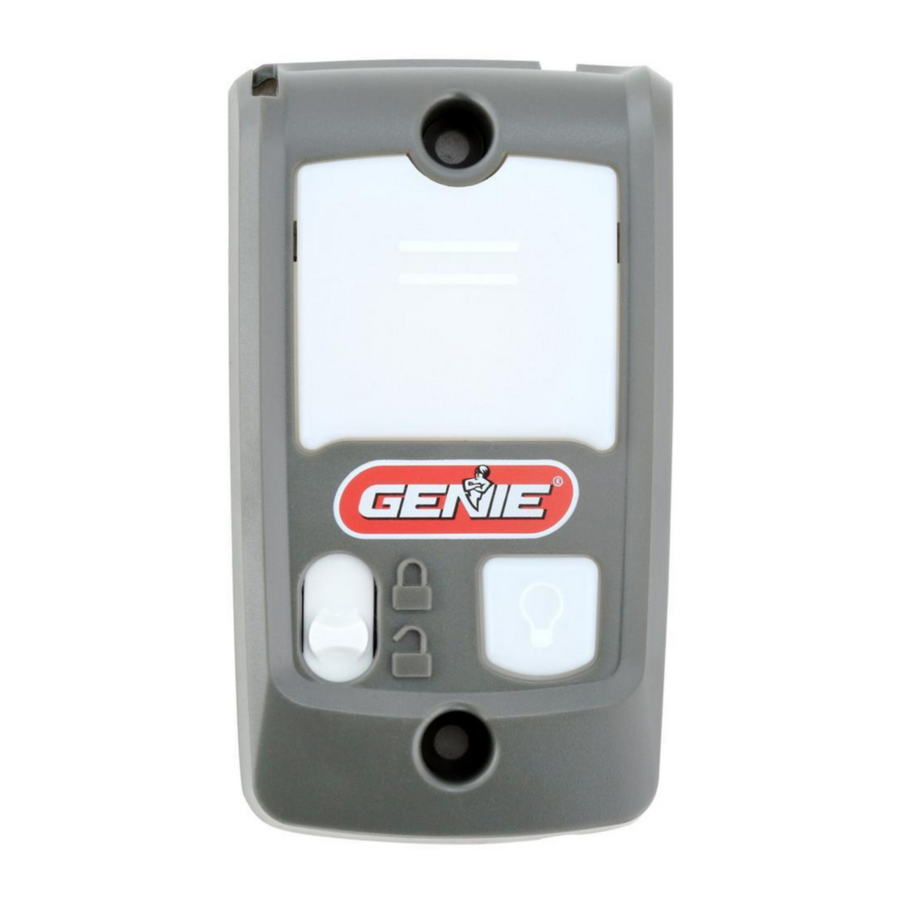

Seinakonsoolil on 3 nuppu ja 1 indikaatori taustvalgustus.

Taustvalgustus
Indikaatori taustvalgustus on punane, kui seinakonsool on õigesti ühendatud ja Sure-Lock on OFF (väljas). Kui SureLock on ON (sees), on indikaatori taustvalgustus OFF (väljas).

Open/Close Button (Avamis-/sulgemisnupp)
See nupp avab ja sulgeb garaažiukse. Kui Sure-Lock on ON (sees), siis Open/Close Button (Avamis-/sulgemisnupp) SULEB ainult ukse.
MÄRKUS: Pidev nupuvajutus SULEMISE režiimis tühistab STB veateated jõupeas ja sulgeb ukse.

Independent Light Console Button (Sõltumatu valgustuse konsooli nupp)
Kasutage seda nuppu, et lülitada jõupea tuled ON (sisse).
Jõupea valgustus jääb ON (sisse), kuni seda nuppu uuesti vajutatakse või kuni ukse tegevus on lõpetatud.
Märkus: Kui avajal on liikumisandur, hoiab andur jõupea tuled ON (sees) nii kaua, kuni liikumist tuvastatakse.

Sure-Lock Switch (Kindla lukustuse lüliti)
Kui Sure-Lock on ON (sees) ja garaažiuks on täielikult suletud asendis, ei saa jõupead aktiveerida seinakonsooli ega puldiga.
Märkus: Kui Sure-Lock on aktiveeritud, kui garaažiuks ei ole täielikult suletud, saab ust siiski kasutada, kuni uks on täielikult suletud asendis.

• Lükake Sure-Lock Switch (Kindla lukustuse lüliti) üles, et see aktiveerida. Taustvalgustus on OFF (väljas).
• Lükake Switch (Lüliti) alla, et Sure-Lock OFF (välja) lülitada. Taustvalgustus on ON (sees).

Liikuv uks võib põhjustada tõsiseid vigastusi või surma. !

• Seinakonsool peab olema paigaldatud ukse nähtavale kohale vähemalt 5 jala kõrgusele põrandast ja eemale liikuvatest ukse osadest.
• Hoidke inimesed avamisest eemal ukse liikumise ajal.
• Ärge lubage lastel mängida puldi või ukseavajaga.

Kui ohutus tagasikäik ei tööta korralikult:

• Sulgege uks ja seejärel ühendage avaja lahti käsitsi vabastushoova abil. Ärge kasutage pulti ega ukseavajat.
• Enne remondikatsete tegemist lugege läbi ukse ja ukseavaja omaniku käsiraamatud.

Elektrilöök võib põhjustada tõsiseid vigastusi või surma.

• Enne juhtmete ühendamist tuleb toitejuhe lahti ühendada.
• Veenduge, et juhtmeotsad ei puutuks kokku üksteise ega teiste klemmidega.

Kui teil on küsimusi või vajate käsiraamatut, võtke ühendust edasimüüja või tootja või avajaga.

Enne seinakonsooli ja/või seinakonsooli juhtmete paigaldamist veenduge, et avajal EI OLEKS toidet.

Kasutage ainult Genie kaubamärgi seinakonsoleid. Teised võivad põhjustada ootamatut ukse tööd.

Seinakonsooli asendamine varem paigaldatud juhtmestiku abil

Kas on vaja paigaldada uus juhe? Juhtme (P/N 35265A.S) saab osta klienditeeninduse kaudu numbril 1-800-35-GENIE või kohalikult Genie edasimüüjalt.

ASENDUSSEINAKONSOOLI PAIGALDAMINE

• Ühendage jõupea toide lahti.
• Eemaldage olemasolev seinakonsool seinalt, eemaldades kinnituskruvid.
• Eemaldage juhtmed olemasolevalt seinakonsoolilt.
• Vajadusel jagage ja eemaldage juhtmete otsad (joonis 2).

• Kinnitage juhe seinakonsooli tagaküljel olevate juhtplaadi kruvide külge (joonis 3):

• Ühendage valge juhe jõupea klemmi nr 3 ja seinakonsooli klemmi "W" vahel (joonis 3 ja 7).
• Ühendage triibuline juhe jõupea klemmi nr 4 ja seinakonsooli klemmi "B" vahel (joonis 3 ja 7).

MÄRKUS: Kui olemasolevatel juhtmetel on ülaltoodust erinev värvikood (JOONIS 3) või üldse mitte – veenduge, et juhtmed on ühendatud klemmide vahel vastavalt ülaltoodud juhistele. Kui juhtmed on ühendatud vastasklemmidega, ei pruugi Sure-Lock ja valgustuse funktsioon töötada. Esimene märk valest juhtmestikust on see, et taustvalgustus on OFF (väljas).

• Kinnitage seinakonsool seinale kaasasolevate kruvide abil. Veenduge, et kõrgus oleks vähemalt 5 jalga põrandast.


Ühendage jõupea toide uuesti.

• Kontrollige iga seinakonsooli nupu ja funktsiooni tööd.

Seinakonsooli asendamine uue juhtmestiku abil

MÄRKUS: KUI KONSOOLI PAIGALDATAKSE UUDE ASUKOHTA, PEAB SEE ASUKOHT VASTAMA JÄRGMISTELE KRITEERIUMIDELE:

• garaažiukse nähtavuses,
• vähemalt 5 jala kõrgusel põrandast (väikeste laste käeulatusest väljas) ja
• eemal kõigist garaažiukse liikuvatest osadest.

ÜHENDAGE JÕUPEA TOIDE LAHTI.

• Eemaldage olemasolev seinakonsool seinalt, eemaldades kinnituskruvid.
• Jagage ja eemaldage juhtmete otsad (joonis 2).
• Kinnitage juhtmed seinakonsooli tagaküljel olevate juhtplaadi kruvide külge (joonis 3).
• Paigaldage seinakonsool uuesti.
• Viige juhe seinakonsoolilt jõupeale.
• Juhtme vedamisel kinnitage juhtmed kindlalt lakke ja seinale isoleeritud klambrite abil (joonis 5). Ei ole kaasas.


Klambrid peaksid olema ainult tihedalt kinni.

• Viige juhe läbi juhtmejuhtme, nagu on näidatud joonisel 6, klemmidele.

  Juhtme suunamise toru (enamik mudeleid)
  Näidis on näidatud, teie mudel võib erineda.
• Jagage ja eemaldage juhtmete otsad (joonis 2).
• Ühendage valge juhe jõupea klemmi nr 3 ja seinakonsooli klemmi "W" vahel (joonis 3 ja 7).

• Ühendage triibuline juhe jõupea klemmi nr 4 ja seinakonsooli klemmi "B" vahel (joonis 3 ja 7).
• Vajutage lukustusklahvi sisse, sisestage juhe klemmi auku ja seejärel vabastage lukustusklahv. Kinnitage kindel ühendus õrna tõmbega. (Joonis 7).

Liiga tihedad klambrid võivad juhtmeid lõigata või pigistada.
Lõigatud või pigistatud juhtmed võivad põhjustada seinakonsooli töö seiskumise. Isoleeritud klambrite kasutamisel veenduge, et kinnitate need ainult nii tihedalt, kui on vaja juhtme tihedalt hoidmiseks.

MÄRKUS: Veenduge, et juhtmed on ühendatud klemmide vahel vastavalt ülaltoodud juhistele. Kui juhtmed on ühendatud vastasklemmidega, ei pruugi Sure-Lock ja valgustuse funktsioon töötada. Esimene märk valest juhtmestikust on see, et taustvalgustus on OFF (väljas).

MÄRKUS: ÜHENDAMISEKS MUDELITEGA, MIDA EI OLE NÄIDATUD – VAADAKE OMA KASUTUSJUHENDIT.

ÜHENDAGE JÕUPEA TOIDE UUESTI.

• Kontrollige iga nupu ja funktsiooni tööd.
