Genie Series II - Mwongozo wa Ufungaji wa Dashibodi ya Ukutani

Yaliyomo

ZANA ZINAZOHITAJIKA

ZANA ZINAZOHITAJIKA

ZANA ZA HIARI ZINAZOHITAJIKA

ZANA ZA HIARI ZINAZOHITAJIKA

UTENDAJI NA VIPENGELE

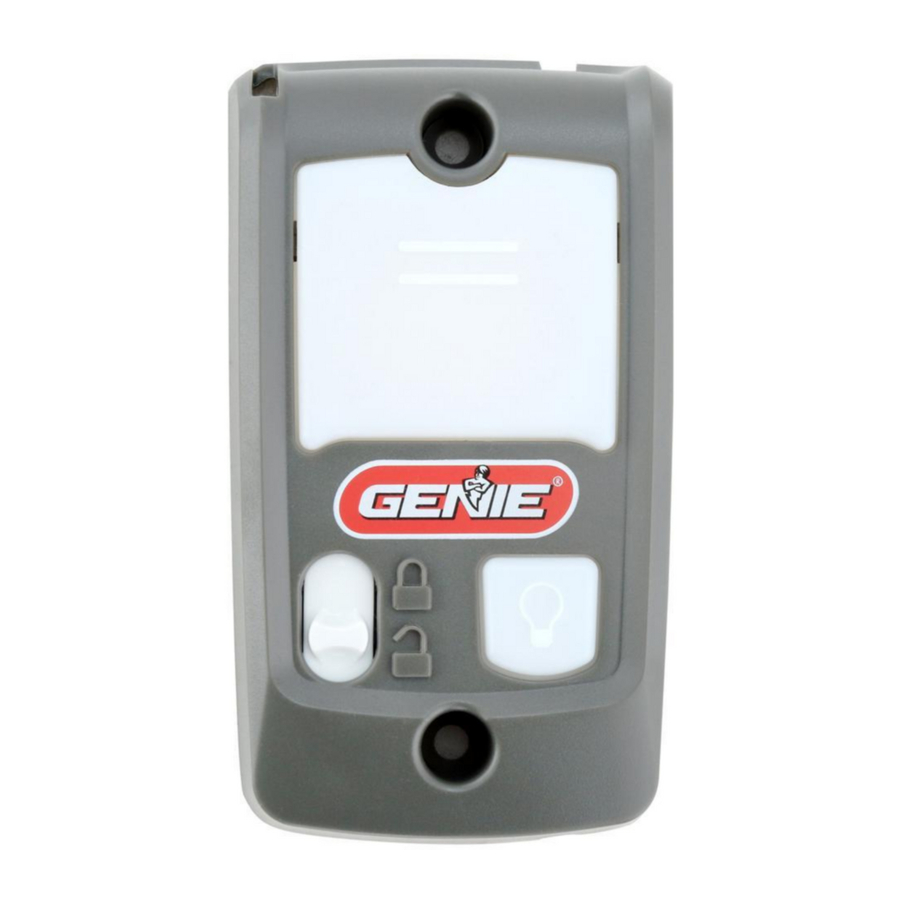

Dashibodi ya ukutani ina vitufe 3 na taa ya nyuma 1 ya kiashiria.
VIPENGELE

Taa ya Nyuma
Taa ya nyuma ya kiashiria itaonyesha nyekundu wakati dashibodi ya ukutani imeunganishwa vizuri na Sure-Lock imezimwa (OFF). Wakati SureLock imewashwa (ON), taa ya nyuma ya kiashiria itakuwa imezimwa (OFF).

Kitufe cha Kufungua/Kufunga (Open/Close Button)
Kitufe hiki hufungua na kufunga mlango wa karakana. Wakati Sure-Lock imewashwa (ON), kitufe cha Kufungua/Kufunga (Open/Close button) itafunga mlango tu.

KUMBUKA: Shinikizo la mara kwa mara la kitufe katika hali ya Kufunga (CLOSE) litabatilisha majibu ya hitilafu ya STB kwenye kichwa cha nguvu na kufunga mlango.

Kitufe Huru cha Dashibodi ya Taa (Independent Light Console Button)
Tumia kitufe hiki kuwasha taa za kichwa cha nguvu (ON).
Taa za kichwa cha nguvu zitabaki zimewashwa (ON) hadi kitufe hiki kitakapobonyezwa tena au kitendo cha mlango kitakapokamilika.
Kumbuka: Ikiwa kifungua kina Kitambua Mwendo (Motion Detector), sensa itafanya taa za kichwa cha nguvu ziendelee kuwaka (ON) mradi tu mwendo utagunduliwa.

Swichi ya Sure-Lock (Sure-Lock Switch)
Wakati Sure-Lock imewashwa (ON) na mlango wa karakana uko katika nafasi iliyofungwa kikamilifu, kichwa cha nguvu hakiwezi kuwashwa na dashibodi ya ukutani au kidhibiti cha mbali.
Kumbuka: Ikiwa Sure-Lock imewashwa wakati mlango wa karakana haujafungwa kikamilifu, mlango bado unaweza kuendeshwa hadi mlango uwe katika nafasi iliyofungwa kikamilifu.

  • Telezesha Swichi ya Sure-Lock (Sure-Lock Switch) juu ili kuiwasha. Taa ya nyuma itakuwa imezimwa (OFF).
  • Telezesha Swichi (Switch) chini ili kuzima Sure-Lock (OFF). Taa ya nyuma itawashwa (ON).


Mlango Unaosonga unaweza kusababisha majeraha makubwa au kifo. !

  • Dashibodi ya ukutani lazima iwe imewekwa mahali ambapo mlango unaonekana angalau futi 5 juu ya sakafu na mbali na sehemu zinazosonga za mlango.
  • Weka watu mbali na eneo la ufunguzi wakati mlango unasonga.
  • Usiruhusu watoto kucheza na kidhibiti cha mbali au kifungua mlango.

Ikiwa usalama wa kubadilisha mwelekeo haufanyi kazi vizuri:

  • Funga mlango kisha ukate kifungua kwa kutumia mpini wa kutoa wa mwongozo. Usitumie kidhibiti cha mbali au kifungua mlango.
  • Rejelea miongozo ya wamiliki wa mlango na kifungua mlango kabla ya kujaribu ukarabati wowote.

hatari ya mshtuko Mshtuko wa Umeme unaweza kusababisha majeraha makubwa au kifo.

  • Kamba ya umeme lazima ichomolewe kabla ya kuunganisha waya zozote.
  • Hakikisha ncha za waya hazigusani au vituo vingine.

Ikiwa una maswali yoyote au unahitaji mwongozo, wasiliana na msambazaji au mtengenezaji au kifungua mlango.


Thibitisha kuwa HAKUNA umeme kwa kifungua mlango kabla ya kufunga dashibodi ya ukutani na/au waya za dashibodi ya ukutani.


Tumia Dashibodi za Ukutani za Chapa ya Genie pekee. Nyingine zinaweza kusababisha uendeshaji usiotarajiwa wa mlango.

Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya Zilizowekwa Hapo Awali

Unahitaji kufunga waya mpya? Waya (P/N 35265A.S), inaweza kununuliwa kupitia Huduma kwa Wateja kwa 1-800-35-GENIE au kutoka kwa Muuzaji wa Genie wa eneo lako.

KUFUNGA DASHIBODI MPYA YA UKUTANI

  • Kata umeme kwa kichwa cha nguvu.
  • Ondoa dashibodi ya ukutani iliyopo kutoka ukutani kwa kuondoa skrubu za kupachika.
  • Ondoa waya kutoka kwa dashibodi ya ukutani iliyopo.
  • Gawanya na uvue ncha za waya ikiwa inahitajika (Mchoro 2).
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya za Zamani - Hatua ya 1
  • Funga waya kwa skrubu za bodi ya kudhibiti nyuma ya dashibodi ya ukutani (Mchoro 3):
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya za Zamani - Hatua ya 2
  • Unganisha waya nyeupe kati ya kituo #3 cha kichwa cha nguvu hadi kituo cha dashibodi ya ukutani "W. " (Mchoro 3 & 7).
  • Unganisha waya yenye mistari kati ya kituo #4 cha kichwa cha nguvu hadi kituo cha dashibodi ya ukutani "B. " (Mchoro 3 & 7).

KUMBUKA: Wakati waya zilizopo zina msimbo wa rangi tofauti na hapo juu (MCHORO 3), au hakuna kabisa—hakikisha waya zimeunganishwa kati ya vituo kama ilivyoagizwa hapo juu. Wakati waya zimeunganishwa kwenye vituo vilivyo kinyume, kipengele cha Sure-Lock na Taa kinaweza kisifanye kazi. Dalili ya kwanza ya waya zisizo sahihi ni taa ya nyuma itakuwa IMEZIMWA (OFF).

  • Pachika dashibodi ya ukutani ukutani kwa kutumia skrubu zilizotolewa. Thibitisha urefu angalau futi 5 juu ya sakafu.
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya za Zamani - Hatua ya 3

Unganisha tena umeme kwa kichwa cha nguvu.

  • Angalia uendeshaji wa kila kitufe na kipengele cha dashibodi ya ukutani.

Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya Mpya

KUMBUKA: IKIWA UNAPACHIKA DASHIBODI KATIKA ENEO JIPYA, ENEO HILO LAZIMA LITIMIZE VIGEZO VIFUATAVYO:

  • linaloonekana na mlango wa karakana,
  • angalau futi 5 juu ya sakafu (lisifikike na watoto wadogo) na,
  • mbali na sehemu zote zinazosonga za mlango wa karakana.

KATA UMEME KWA KICHWA CHA NGUVU.

  • Ondoa dashibodi ya ukutani iliyopo kutoka ukutani kwa kuondoa skrubu za kupachika.
  • Gawanya na uvue ncha za waya (Mchoro 2).
  • Funga waya kwa skrubu za bodi ya kudhibiti nyuma ya dashibodi ya ukutani (Mchoro 3).
  • Pachika tena dashibodi ya ukutani.
  • Elekeza waya kutoka kwa dashibodi ya ukutani hadi kichwa cha nguvu.
  • Unapoendesha waya, funga waya kwa usalama kwenye dari na ukuta kwa kutumia kikuu zilizowekwa (Mchoro 5). Hazijatolewa.
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya Mpya - Hatua ya 1

Kikuu zinapaswa kuwa zimebana tu.

  • Elekeza waya kupitia mwongozo wa waya kama inavyoonyeshwa kwenye Mchoro 6 hadi kwenye vituo.
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya Mpya - Hatua ya 2
    Bomba la Kuelekeza Waya (miundo mingi)
    Mfano Umeonyeshwa, Muundo wako unaweza kutofautiana.
  • Gawanya na uvue ncha za waya (Mchoro 2).
  • Unganisha waya nyeupe kati ya kituo #3 cha kichwa cha nguvu hadi kituo cha dashibodi ya ukutani "W. " (Mchoro 3 & 7).
    Ubadilishaji wa Dashibodi ya Ukutani Kwa Kutumia Waya Mpya - Hatua ya 3
  • Unganisha waya yenye mistari kati ya kituo #4 cha kichwa cha nguvu hadi kituo cha dashibodi ya ukutani "B. " (Mchoro 3 & 7).
  • Unapobonyeza kichupo cha kufunga, ingiza waya kwenye shimo la kituo na kisha uachilie kichupo cha kufunga. Thibitisha muunganisho salama kwa kuvuta kwa upole. (Mchoro 7).


Kikuu ambazo zimebana sana zinaweza kukata au kubana waya.
Waya zilizokatwa au kubanwa zinaweza kusababisha dashibodi ya ukutani kuacha kufanya kazi. Unapotumia kikuu zilizowekwa, hakikisha unazifunga kwa nguvu kama inavyohitajika ili kushikilia waya kwa usalama.

KUMBUKA: Hakikisha waya zimeunganishwa kati ya vituo kama ilivyoagizwa hapo juu. Wakati waya zimeunganishwa kwenye vituo vilivyo kinyume, kipengele cha Sure-Lock na Taa kinaweza kisifanye kazi. Dalili ya kwanza ya waya zisizo sahihi ni taa ya nyuma itakuwa IMEZIMWA (OFF).

KUMBUKA: KWA MUUNGANISHO KWA MIUNDO AMBAYO HAIONYESHWI— TAZAMA MWONGOZO WAKO WA WAMILIKI.

UNGANISHA TENA UMEME KWA KICHWA CHA NGUVU.

  • Angalia uendeshaji wa kila kitufe na kipengele.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Genie Series II - Mwongozo wa Ufungaji wa Dashibodi ya Ukutani
