Genie Series II - Priručnik za instalaciju zidne konzole

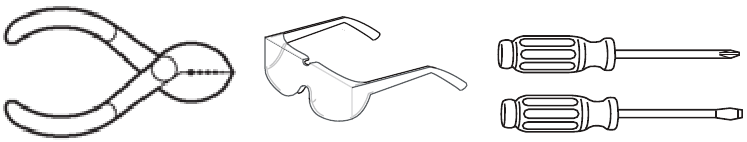

POTREBNI ALATI

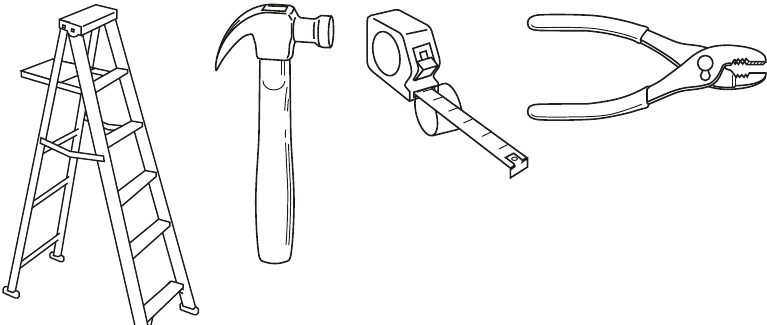

IZBORNI POTREBNI ALATI

RAD I ZNAČAJKE

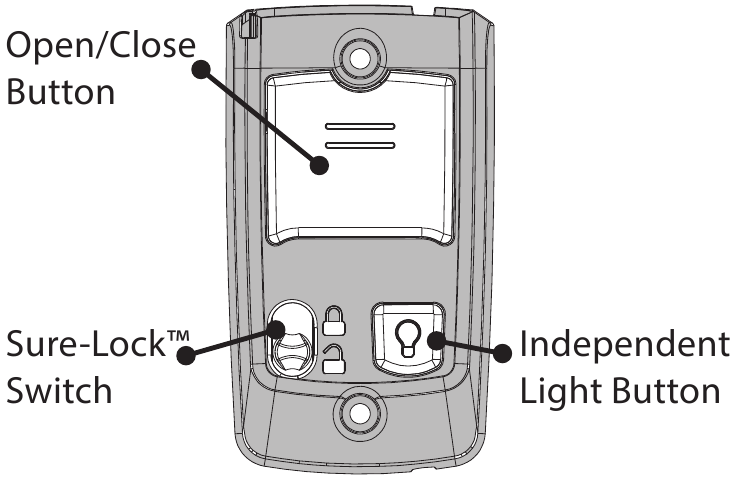

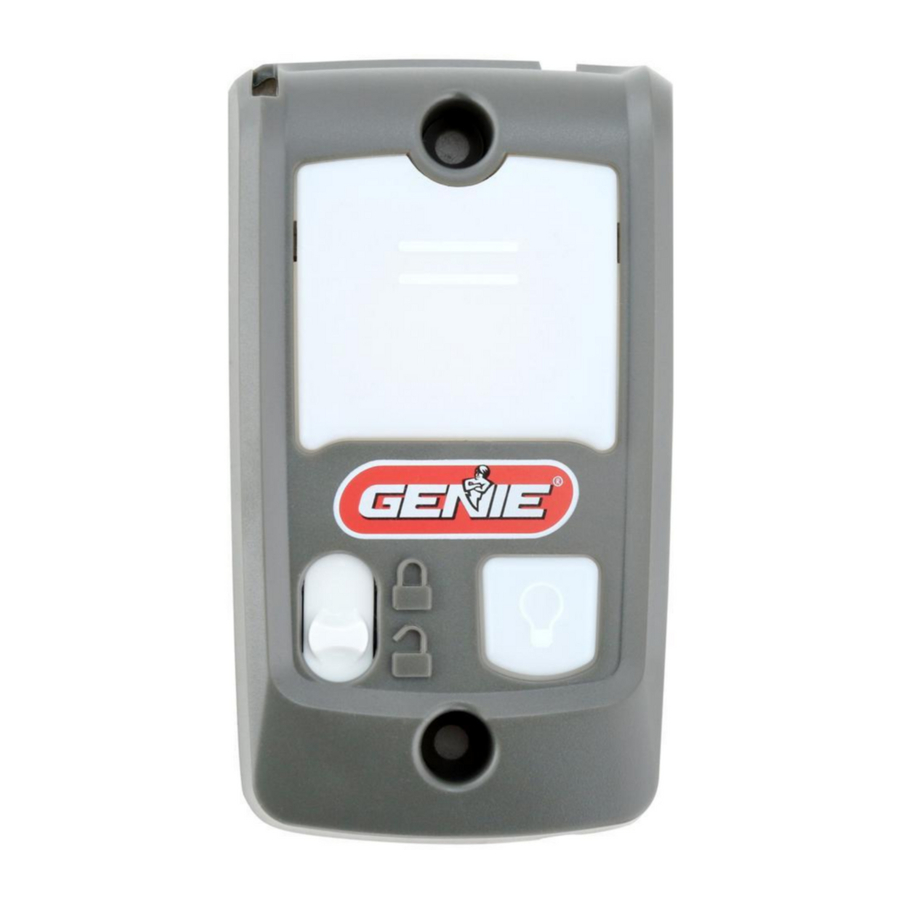

Zidna konzola ima 3 gumba i 1 indikatorsko pozadinsko osvjetljenje.

Pozadinsko osvjetljenje
Indikatorsko pozadinsko osvjetljenje prikazivat će crveno kada je zidna konzola ispravno spojena i Sure-Lock je isključen (OFF). Kada je SureLock uključen (ON), indikatorsko pozadinsko osvjetljenje bit će isključeno (OFF).

Gumb za otvaranje/zatvaranje (Open/Close Button)
Ovaj gumb otvara i zatvara garažna vrata. Kada je Sure-Lock uključen (ON), gumb za otvaranje/zatvaranje (Open/Close button) će SAMO zatvoriti vrata.
NAPOMENA: Stalni pritisak na gumb u načinu rada ZATVORI poništit će STB pogreške u pogonskoj glavi i zatvoriti vrata.

Gumb neovisne konzole za svjetlo (Independent Light Console Button)
Koristite ovaj gumb za uključivanje svjetala pogonske glave (ON).
Osvjetljenje pogonske glave ostat će uključeno (ON) dok se ovaj gumb ponovno ne pritisne ili se ne dovrši radnja s vratima.
Napomena: Ako otvarač ima detektor pokreta, senzor će držati svjetla pogonske glave uključenima (ON) dok god se detektira pokret.

Prekidač Sure-Lock
Kada je Sure-Lock uključen (ON) i garažna vrata su u potpuno zatvorenom položaju, pogonska glava se ne može aktivirati zidnom konzolom ili daljinskim upravljačem.
Napomena: Ako se Sure-Lock aktivira dok garažna vrata nisu potpuno zatvorena, vrata se i dalje mogu koristiti dok vrata ne budu u potpuno zatvorenom položaju.

• Pomaknite prekidač Sure-Lock prema gore da biste ga aktivirali. Pozadinsko osvjetljenje bit će isključeno (OFF).
• Pomaknite prekidač prema dolje da biste isključili Sure-Lock (OFF). Pozadinsko osvjetljenje bit će uključeno (ON).

Pomicanje vrata može uzrokovati ozbiljne ozljede ili smrt. !

• Zidna konzola mora biti postavljena na vidljivom mjestu od vrata, najmanje 1,5 metara iznad poda i izvan dohvata pokretnih dijelova vrata.
• Držite ljude podalje od otvora dok se vrata pomiču.
• Ne dopustite djeci da se igraju daljinskim upravljačem ili otvaračem vrata.

Ako sigurnosni povratni hod ne radi ispravno:

• Zatvorite vrata, a zatim isključite otvarač pomoću ručne ručice za otpuštanje. Nemojte koristiti daljinski upravljač ili otvarač vrata.
• Prije pokušaja bilo kakvih popravaka pogledajte priručnike za vrata i otvarač vrata.

Strujni udar može uzrokovati ozbiljne ozljede ili smrt.

• Kabel za napajanje mora biti isključen prije spajanja bilo kakvih žica.
• Pazite da se krajevi žica ne dodiruju jedan drugog ili druge priključke.

Ako imate pitanja ili vam je potreban priručnik, obratite se distributeru ili proizvođaču ili otvaraču.

Provjerite da NEMA napajanja otvarača prije instaliranja zidne konzole i/ili žica zidne konzole.

Koristite samo zidne konzole marke Genie. Druge mogu uzrokovati neočekivano otvaranje vrata.

Zamjena zidne konzole pomoću prethodno instaliranog ožičenja

Trebate instalirati novu žicu? Žica (P/N 35265A.S) može se kupiti putem korisničke službe na broj 1-800-35-GENIE ili od vašeg lokalnog Genie distributera.

INSTALIRANJE ZAMJENSKE ZIDNE KONZOLE

• Isključite napajanje pogonske glave.
• Uklonite postojeću zidnu konzolu sa zida uklanjanjem vijaka za pričvršćivanje.
• Uklonite žice s postojeće zidne konzole.

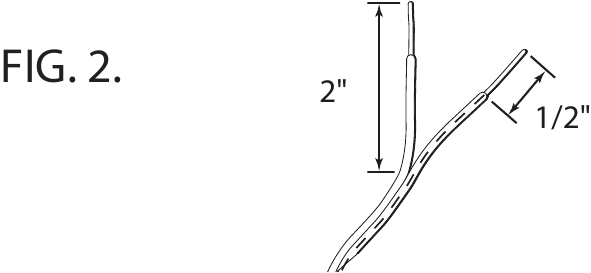

• Podijelite i skinite krajeve žice ako je potrebno (slika 2).

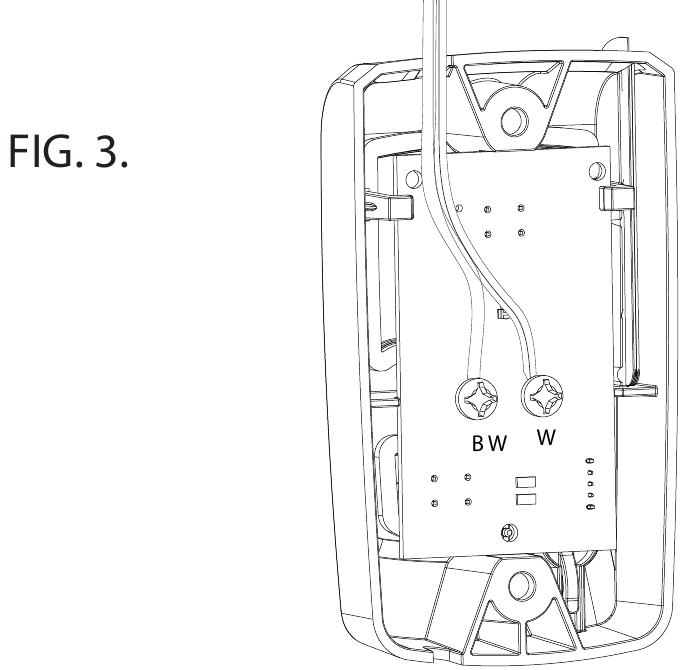

• Pričvrstite žicu na vijke upravljačke ploče na stražnjoj strani zidne konzole (slika 3):

• Spojite bijelu žicu između priključka pogonske glave #3 i priključka zidne konzole "W. " (slika 3 i 7).
• Spojite prugastu žicu između priključka pogonske glave #4 i priključka zidne konzole "B. " (slika 3 i 7).

NAPOMENA: Kada postojeće žice imaju kod boje različit od gore navedenog (SLIKA 3), ili ga uopće nemaju—provjerite jesu li žice spojene između priključaka kako je navedeno gore. Kada su žice spojene na suprotne priključke, značajka Sure-Lock i svjetlo možda neće funkcionirati. Prva naznaka neispravnog ožičenja je da će pozadinsko osvjetljenje biti isključeno (OFF).

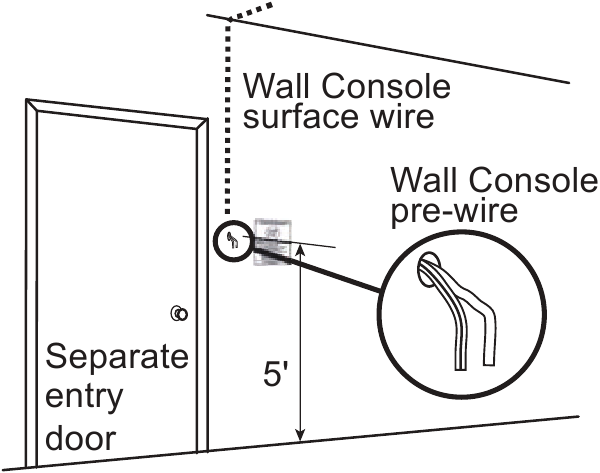

• Pričvrstite zidnu konzolu na zid pomoću priloženih vijaka. Provjerite visinu od najmanje 1,5 metara iznad poda.


Ponovno spojite napajanje na pogonsku glavu.

• Provjerite rad svakog gumba i značajke zidne konzole.

Zamjena zidne konzole pomoću novog ožičenja

NAPOMENA: AKO POSTAVLJATE KONZOLU NA NOVO MJESTO, TO MJESTO MORA ISPUNJAVATI SLJEDEĆE KRITERIJE:

• na vidiku garažnih vrata,
• najmanje 1,5 metara iznad poda (izvan dohvata male djece) i,
• daleko od svih pokretnih dijelova garažnih vrata.

ISKLJUČITE NAPAJANJE POGONSKE GLAVE.

• Uklonite postojeću zidnu konzolu sa zida uklanjanjem vijaka za pričvršćivanje.
• Podijelite i skinite krajeve žice (slika 2).
• Pričvrstite žice na vijke upravljačke ploče na stražnjoj strani zidne konzole (slika 3).
• Ponovno pričvrstite zidnu konzolu.
• Provucite žicu od zidne konzole do pogonske glave.

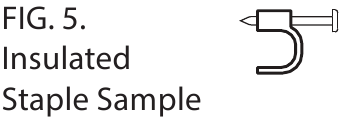

• Dok provlačite žicu, sigurno pričvrstite žice na strop i zid pomoću izoliranih spajalica (slika 5). Nisu priložene.


Spajalice trebaju biti samo udobne.

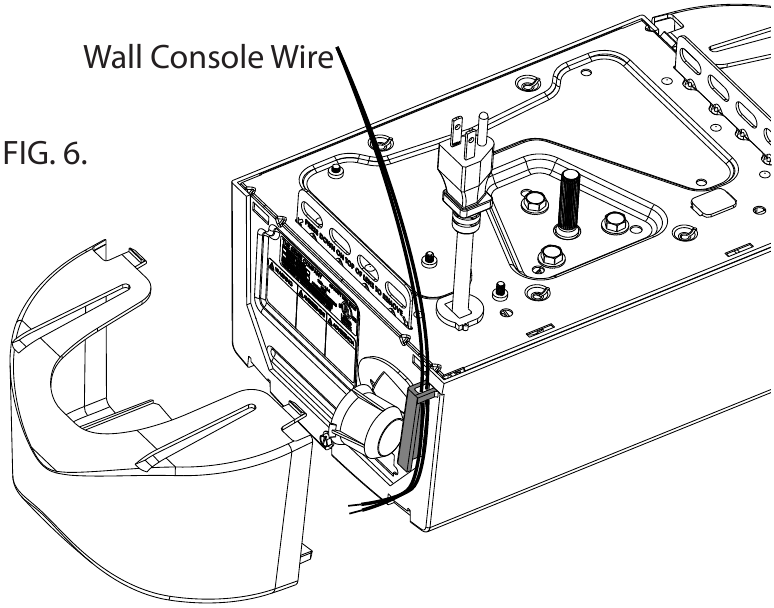

• Provucite žicu kroz vodilicu žice kao što je prikazano na slici 6 do priključaka.

  Cijev za usmjeravanje žice (većina modela)
  Prikazan je primjer, vaš model se može razlikovati.
• Podijelite i skinite krajeve žice (slika 2).

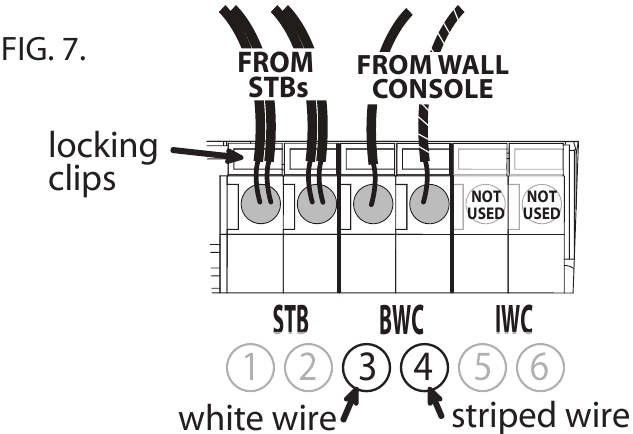

• Spojite bijelu žicu između priključka pogonske glave #3 i priključka zidne konzole "W. " (slika 3 i 7).

• Spojite prugastu žicu između priključka pogonske glave #4 i priključka zidne konzole "B. " (slika 3 i 7).
• Dok pritišćete jezičak za zaključavanje, umetnite žicu u rupu priključka, a zatim otpustite jezičak za zaključavanje. Potvrdite sigurnu vezu laganim povlačenjem. (slika 7).

Spajalice koje su prečvrste mogu prerezati ili priklještiti žice.
Prerezane ili priklještene žice mogu uzrokovati prestanak rada zidne konzole. Kada koristite izolirane spajalice, pazite da ih pričvrstite samo onoliko čvrsto koliko je potrebno da čvrsto drže žicu.

NAPOMENA: Provjerite jesu li žice spojene između priključaka kao što je navedeno gore. Kada su žice spojene na suprotne priključke, značajka Sure-Lock i svjetlo možda neće funkcionirati. Prva naznaka neispravnog ožičenja je da će pozadinsko osvjetljenje biti isključeno (OFF).

NAPOMENA: ZA SPOJ NA MODELE KOJI NISU PRIKAZANI— POGLEDAJTE VLASTITI PRIRUČNIK ZA VLASNIKE.

PONOVNO SPOJITE NAPAJANJE NA POGONSKU GLAVU.

• Provjerite rad svakog gumba i značajke.
