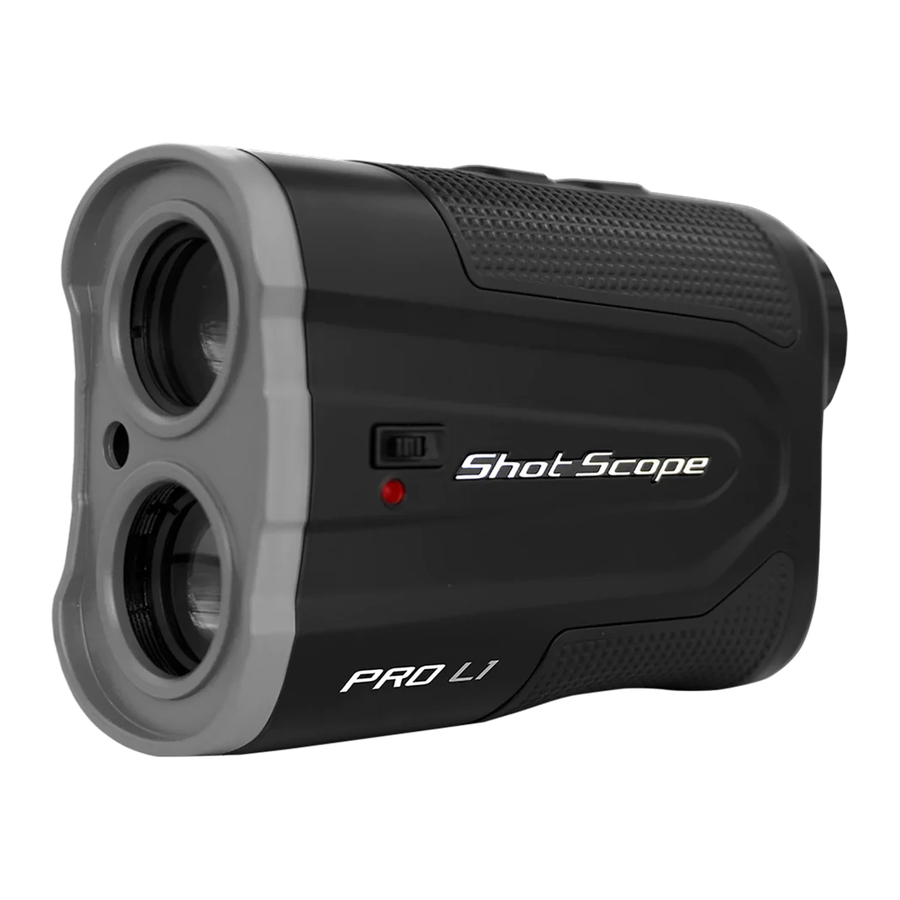

Shot Scope PRO L1 - Laseretäisyysmittarin käyttöohje

Laserin kuvaus

1. Laserin lähetyslinssi
2. Laserin vastaanottolinssi
3. Vaihdettava paristokotelo
4. Okulaari
5. Tarkennusrengas
6. Virtapainike ("Power button")
7. Tilan valintapainike (metri / jaardi) ("Mode Button (Meter / Yard)")
8. Kaltevuuskytkin (päällä / pois) ("Slope Switch (On / Off)")
9. Musta / punainen optiikkakytkin ("Black / Red Optics Switch")

LCD-näyttö

94% valonläpäisy

Jatkuvan mittauksen kuvake

Todellinen etäisyys

Tilan kuvake

Alhaisen paristovarauksen ilmaisin

Kaltevuusarvo

Kaltevuuden aste

Laserin kuvake

Golf-tilan ilmaisin

Kohdelukitusvärinä

Laserin lähetys

Ohjeet ja asetukset

Okulaari

Tarkennus on säädettävissä kuten kaaviossa on esitetty. Kierrä rengasta myötä- tai vastapäivään säätääksesi tarkennuksen silmillesi sopivaksi.

1. Säädä suurennusta (X6)
2. Säädä lukeman näyttö niin, että lukema näkyy selkeästi

Paristo

Etäisyysmittari vaatii CR123-pariston ja tukee noin 5 800 mittauskertaa. Kun alhaisen paristovarauksen ilmaisin alkaa vilkkua näytöllä, se tarkoittaa, että paristo on vaihdettava.

1. Kun paristokuvake " " ilmestyy näytölle, se tarkoittaa, että pariston varaus on alhainen ja se on vaihdettava.

HUOMAUTUS:
Hävitä Shot Scope -laite, paristo ja pakkaus paikallisten määräysten mukaisesti.
Älä hävitä paristoa tavallisen kotitalousjätteen mukana.

Virta PÄÄLLE/POIS

1. Paina virtapainiketta " " sekunnin ajan kytkeäksesi etäisyysmittarin päälle.

2. Etäisyysmittari sammuu automaattisesti 10 sekunnin käyttämättömyyden jälkeen.

Tilat

Tilan vaihto

Paina "M"-painiketta vaihtaaksesi mittaustilaa seuraavien tilojen välillä:

• M1
  Jatkuva skannaustila


• M2
  Golf-tila
  Kaltevuus + kohdelukitusvärinä Oletusyksikkö: km/h + kulma


• M3
  Nopeustila
  Oletusyksikkö: km/h


Jatkuva skannaustila

Pidä "Power"-painiketta painettuna mittauksen aikana, LCD-näytön tiedot muuttuvat liikkuessasi.

Yksiköiden muuttaminen

Paina " M "-painiketta 3 sekunnin ajan vaihtaaksesi yksiköitä metrien tai jaardien välillä.

Mukautuva kaltevuustekniikka

Mukautuva kaltevuustekniikka tarjoaa golfaajalle kompensoidun etäisyyden reiän ylä- tai alamäen perusteella. Esimerkiksi: 156,8 jaardin ylämäkilaukaus 7 asteen kulmassa todellisuudessa pelataan 176,8 jaardissa, ilman kaltevuuskorjauksen etäisyystoimintoa, jäisit 20 jaardia vajaaksi (koskee M2-tilaa).

Punainen / musta kaksoisoptiikka

Mukauta optinen näyttö joko punaiseksi tai mustaksi, mikä varmistaa, että golfaaja voi lukea näytön selkeästi kaikissa asetuksissa. Vaihda punaisten ja mustien välillä käyttämällä laserin oikealla puolella olevaa kytkintä.

Tekniset tiedot

Mittausetäisyys:875 jaardia
Suurennus: x6
Näkökenttä: 122m (7° näkökenttä)
Objektiivilinssi: 25mm
Okulaarilinssi: 12mm
Ulostulopupillin halkaisija: 3.9mm
Laserin tyyppi: 905nm, luokka 1
Linssin pinnoite: Täysin monikerrospinnoitettu
Paristo: CR123
Mittausaika: 0.5-1sek
Etäisyyden mittaustarkkuus: +/- 1m tai 0.1%
Kulman mittausalue: +/- 45°
Nettopaino: 160 grammaa
Mitat: 112 x 45 x 75 mm
Alhaisen paristovarauksen ilmaisin: Kyllä
Kohdelukitus: Kyllä
Skannaustila: Kyllä
Kohdelukitusvärinä: Kyllä
Vedenkestävä: Kyllä

Pakkauksen sisältö

Shot Scope PRO L1 -etäisyysmittari sisältää:

• 1 x Shot Scope PRO L1 -etäisyysmittari

• 1 x Kaulanauha
• 1 x Kiinnitysklipsi
• 1 x Premium-kantolaukku
• 1 x Puhdistusliina
• 1 x CR123-paristo

Etäisyysmittarin hoito

• Linssin pinnoitteen suojaamiseksi älä koske linssiin.
• Jos linssi likaantuu, pyyhi se varovasti puhdistusliinalla.
• Vältä törmäyksiä tai kovaa painetta kuljettaessasi tai käyttäessäsi etäisyysmittaria, pidä se poissa kuumuudesta tai korroosiosta.
• Pidä tuote poissa kosteudesta varastoinnin aikana. Säilytä sitä kuivassa, viileässä ja ilmastoidussa paikassa, vältä suoraa auringonvaloa, pölyä ja lämpötilanvaihteluita.

Etäisyyden mittaukseen ja tarkkuuteen vaikuttavat tekijät

Laserin heijastus:
Etäisyysmittari mittaa etäisyyden sen perusteella, kuinka kauan laserkeilalla kestää matkustaa kohteeseen ja takaisin. Mitä suurempi kohde tai mitä vaaleampi pinta, sitä tarkempi mittaus on.

Häikäisyn vaikutus:
Etäisyysmittari käyttää 905 nm laseria, joka on sama kuin auringonvalon 905 nm aallonpituus. Jos auringonvalo on erittäin kirkas ja häikäisevä, se voi häiritä valon palautumista ja lyhentää mittausetäisyyttä.

Sade ja sumu:
Sade ja sumu voivat vaikuttaa laserin säteen kulkuun, mikä voi aiheuttaa mittausvirheen. Kun sää on erittäin epäsuotuisa, se voi aiheuttaa mittausvirheitä. Epäsuotuisa sää, kuten sade ja sumu, voi vaikuttaa laserin säteen kulkuun. Tämä voi johtaa mittausvirheeseen.

• Älä tuijota lasersäteeseen.
• Älä kohdista suoraan aurinkoon. Silmät voivat vaurioitua pysyvästi, jos katsot aurinkoon tällä laitteella.
• Älä kohdista suoraan aurinkoon etäisyysmittarilla. Se voi aiheuttaa pysyviä vaurioita laitteen sisällä oleville komponenteille.
• Pidä etäisyysmittari poissa suorasta auringonvalosta.
• Älä altista laitetta erittäin korkeille tai matalille lämpötiloille. Lämpötila-alue: -10°C - 60°C.
• Jos laite näyttää minkäänlaisia vaurioita, kuten pullistumia, turvotusta tai epämuodostumia. Lopeta käyttö välittömästi ja ota yhteyttä Shot Scope Technologies Ltd:hen.
• Älä yritä purkaa, muokata, valmistaa uudelleen tai vahingoittaa laitetta. Lähetä se Shot Scope Technologies Ltd:lle korjattavaksi.
• Vältä äärimmäisiä iskuja ja kovaa käsittelyä, koska se voi heikentää laitteen käyttöikää.
• Älä suihkuta laitteeseen kemikaaleja puhdistusyrityksessä. Käytä laitteen puhdistamiseen vain kosteaa liinaa tai paperipyyhettä vedellä.
• Kysy aina lääkäriltäsi ennen minkään liikuntaohjelman aloittamista tai muuttamista.

Shot Scope Technologies Ltd
Unit 27, Castlebrae Business Centre, 40 Peffer Place, Edinburgh EH16 4BB United Kingdom

Siirry osoitteeseen www.shotscope.com/legal/ saadaksesi uusimmat käyttöehdot, palautus- ja tietosuojakäytännöt.
