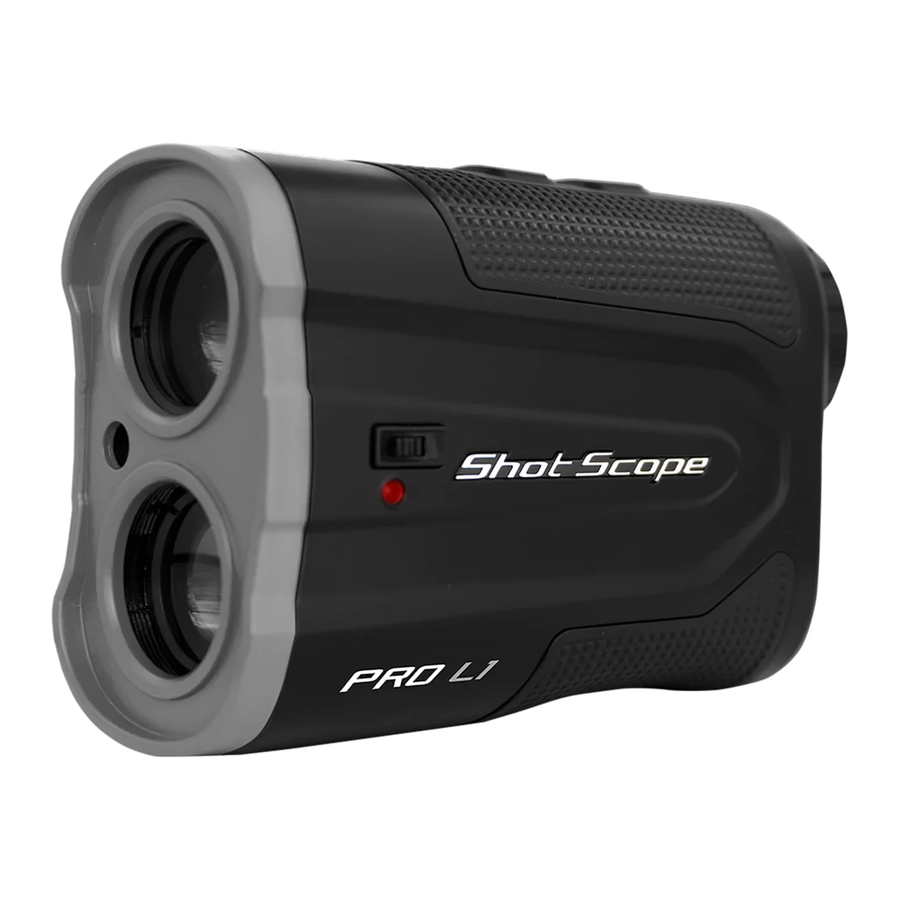

Shot Scope PRO L1 - Lazerinio atstumo matuoklio vadovas

Turinys

1 Lazerio aprašymas
2 LCD ekranas
3 Instrukcijos ir nustatymai
4 Režimai
5 Adaptyvi nuolydžio technologija
6 Raudona / juoda dviguba optika
7 Techniniai duomenys
8 Pakuotės turinys
9 Atstumo matuoklio priežiūra
- 9.1 Veiksniai, turintys įtakos atstumo matavimui ir tikslumui
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Lazerio aprašymas

Lazerio siuntimo lęšis
Lazerio priėmimo lęšis
Keičiamos baterijos lizdas
Okuliaras
Fokusavimo žiedas
Įjungimo mygtukas
Režimo mygtukas (metrai / jardai)
Nuolydžio jungiklis (įjungtas / išjungtas)
Juodos / raudonos optikos jungiklis

LCD ekranas

94% optinis pralaidumas

Nuolatinio matavimo piktograma

Tikrasis atstumas

Režimo piktograma

Žemos baterijos indikatorius

Nuolydžio vertė

Nuolydžio laipsnis

Lazerio piktograma

Golfo režimo indikatorius

Taikinio užrakto vibracija

Lazerio siuntimas

Instrukcijos ir nustatymai

Okuliaras

Fokusą galima reguliuoti, kaip parodyta diagramoje. Pasukite žiedą pagal laikrodžio rodyklę arba prieš laikrodžio rodyklę, kad sureguliuotumėte tinkamą fokusą savo akims.

Sureguliuokite didinimus (X6)
Sureguliuokite rodmenų ekraną, kad rodmenys būtų aiškiai matomi

Baterija

Atstumo matuokliui reikalinga CR123 baterija, kuri palaiko maždaug 5 800 matavimų. Kai ekrane pradeda mirksėti žemos baterijos indikatorius, tai reiškia, kad reikia pakeisti bateriją.

Kai ekrane pasirodo baterijos piktograma " ", tai reiškia, kad baterija yra išsikrovusi ir ją reikia pakeisti.

PASTABA:
Išmeskite Shot Scope įrenginį, bateriją ir pakuotę pagal vietinius įstatymus.
Neišmeskite baterijos su įprastomis buitinėmis atliekomis.

Įjungimas / išjungimas

Paspauskite įjungimo mygtuką " " sekundę, kad įjungtumėte atstumo matuoklį.
Atstumo matuoklis automatiškai išsijungs po 10 sekundžių neveikimo.

Režimai

Režimo keitimas

Paspauskite mygtuką "M", kad pakeistumėte matavimo režimą tarp šių režimų:

M1
Nuolatinio nuskaitymo režimas
M2
Golfo režimas
Nuolydis + taikinio užrakto vibracija Numatytasis vienetas: km/h + kampas
M3
Greičio režimas
Numatytasis vienetas: km/h

Nuolatinio nuskaitymo režimas

Laikykite nuspaudę mygtuką "Power" (įjungimo) matuodami atstumą, duomenys LCD ekrane keisis jums judant.

Vienetų keitimas

Paspauskite mygtuką " M " 3 sekundes, kad pakeistumėte vienetus tarp metrų arba jardų.

Adaptyvi nuolydžio technologija

Adaptyvi nuolydžio technologija suteikia golfo žaidėjui kompensuotą atstumą, pagrįstą duobutės pakilimu arba nuolydžiu. Pavyzdžiui: 156,8 jardų šūvis į kalną 7 laipsnių kampu iš tikrųjų žaidžiamas 176,8 jardų atstumu, be nuolydžio korekcijos atstumo funkcijos, jums pritrūktų 20 jardų (taikoma M2).

Raudona / juoda dviguba optika

Pritaikykite optinį ekraną raudonai arba juodai spalvai, užtikrindami, kad golfo žaidėjas galėtų aiškiai matyti ekraną visose aplinkose. Norėdami perjungti raudoną ir juodą spalvas, naudokite jungiklį dešinėje lazerio pusėje.

Techniniai duomenys

Matavimo atstumas:875 jardai
Didinimas: x6
Matymo laukas: 122 m (7° matymo laukas)
Objektyvo lęšis: 25 mm
Okuliaro lęšis: 12 mm
Išėjimo vyzdžio skersmuo: 3,9 mm
Lazerio tipas: 905 nm, 1 klasė
Lęšio danga: Visiškai daugiasluoksnė
Baterija: CR123
Matavimo laikas: 0,5-1 sek.
Atstumo matavimo tikslumas: +/- 1 m arba 0,1%
Kampo matavimo diapazonas: +/- 45°
Grynasis svoris: 160 gramų
Matmenys: 112 x 45 x 75 mm
Žemos baterijos indikatorius: Taip
Taikinio užraktas: Taip
Nuskaitymo režimas: Taip
Taikinio užrakto vibracija: Taip
Atsparus vandeniui: Taip

Pakuotės turinys

Shot Scope PRO L1 atstumo matuoklio pakuotę sudaro:

1 x Shot Scope PRO L1 atstumo matuoklis
1 x Virvelė
1 x Nešiojimo spaustukas
1 x Aukščiausios kokybės nešiojimo dėklas
1 x Valymo šluostė
1 x CR123 baterija

Atstumo matuoklio priežiūra

Norėdami apsaugoti lęšio dangą, nelieskite lęšio.
Jei lęšis susipurvina, švelniai nuvalykite valymo šluoste.
Venkite susidūrimų ar didelio spaudimo nešdami ar naudodami atstumo matuoklį, saugokite nuo karščio ar korozijos.
Laikydami gaminį, saugokite jį nuo drėgmės. Laikykite jį sausoje, vėsioje, vėdinamoje vietoje, vengdami tiesioginių saulės spindulių, dulkių ir temperatūros šoko.

Veiksniai, turintys įtakos atstumo matavimui ir tikslumui

Lazerio atspindys:
Atstumo matuoklis matuoja atstumą pagal laiką, per kurį lazerio spindulys nukeliauja iki taikinio ir atgal. Kuo didesnis taikinys arba šviesesnis paviršius, tuo tikslesnis bus matavimas.

Akinimo įtaka:
Atstumo matuoklis naudoja 905 nm lazerį, kuris yra toks pat kaip saulės šviesos 905 juostos bangos ilgis. Jei saulės šviesa yra labai ryški ir akinanti, ji gali trukdyti grįžtančiai šviesai ir sumažinti matavimo atstumą.

Lietus ir rūkas:
Lietus ir rūkas gali paveikti lazerio spindulio kelią, o tai gali sukelti matavimo klaidą. Kai oras yra labai nepalankus, tai gali sukelti matavimo klaidų. Nepalankus oras, pvz., lietus ir rūkas, gali paveikti lazerio spindulio kelią. Tai gali sukelti matavimo klaidą.

Nežiūrėkite į lazerio spindulį.
Nenukreipkite tiesiai į saulę. Žiūrint į saulę su šiuo prietaisu, akys gali būti visam laikui pažeistos.
Nenukreipkite tiesiai į saulę su atstumo matuokliu. Tai gali visam laikui pažeisti prietaiso viduje esančius komponentus.
Laikykite atstumo matuoklį atokiau nuo tiesioginių saulės spindulių.
Nelaikykite prietaiso labai aukštoje arba žemoje temperatūroje. Temperatūros diapazonas: nuo -10°C iki 60°C.
Jei prietaisas rodo bet kokį pažeidimą, pvz., išsipūtimą, patinimą ar deformaciją. Nedelsdami nutraukite naudojimą ir susisiekite su Shot Scope Technologies Ltd.
Nebandykite išardyti, modifikuoti, perdirbti ar sugadinti prietaiso. Prašome siųsti į Shot Scope Technologies Ltd remontui.
Venkite ekstremalių smūgių ir šiurkštaus elgesio, nes tai gali pabloginti prietaiso tarnavimo laiką.
Nepurkškite jokių cheminių medžiagų ant prietaiso bandydami jį išvalyti. Prietaisui valyti naudokite tik drėgną šluostę arba popierinį rankšluostį su vandeniu.
Prieš pradėdami ar modifikuodami bet kokią mankštos programą, visada pasitarkite su savo gydytoju.

Shot Scope Technologies Ltd
Unit 27, Castlebrae Business Centre, 40 Peffer Place, Edinburgh EH16 4BB United Kingdom

Eikite į www.shotscope.com/legal/, kad gautumėte naujausias sąlygas, grąžinimo ir privatumo politiką.
