Shot Scope PRO L1 - Panduan Pengguna Pengukur Jarak Laser

Isi

1 Deskripsi Laser
2 Tampilan LCD
3 Instruksi dan Pengaturan
4 Mode
5 Teknologi Kemiringan Adaptif
6 Optik Ganda Merah / Hitam
7 Data Teknis
8 Isi paket
9 Perawatan Pengukur Jarak
- 9.1 Faktor-faktor yang memengaruhi pengukuran jarak dan akurasi
10 Referensi
11 Unduh manual
12 Dalam Bahasa Lain

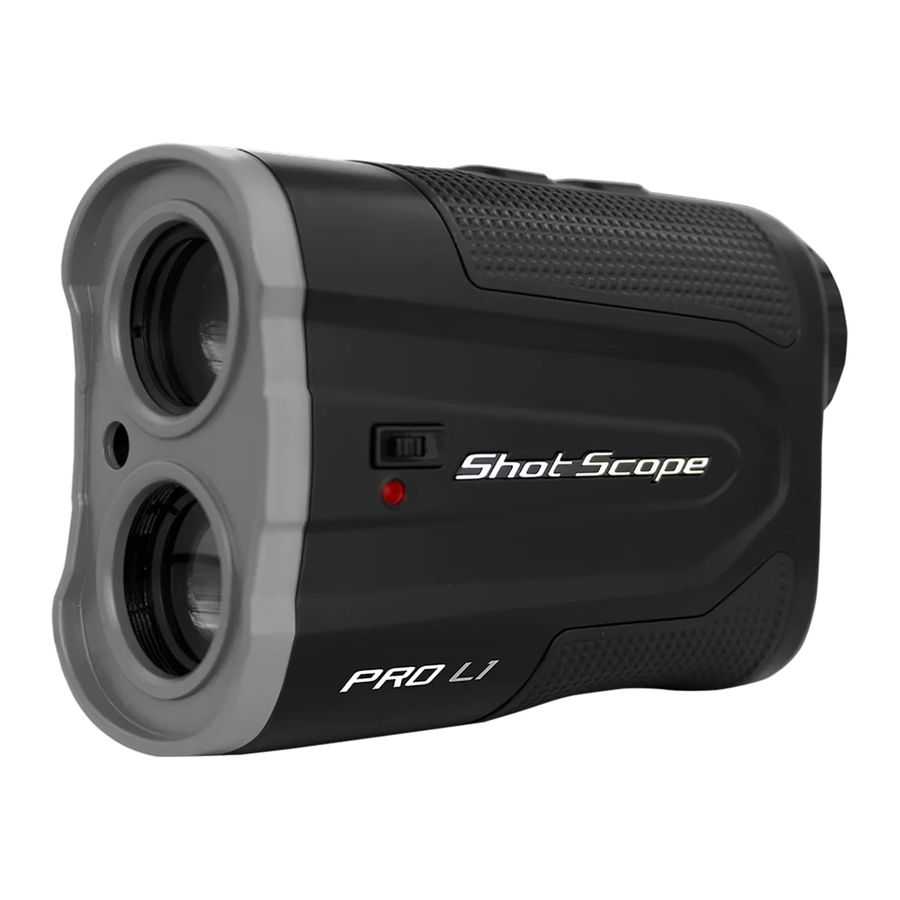

Deskripsi Laser

Lensa Pengirim Laser
Lensa Penerima Laser
Port Baterai yang Dapat Diganti
Lensa Okuler
Cincin Pemfokusan
Tombol Daya (Power Button)
Tombol Mode (Mode Button) (Meter / Yard)
Sakelar Kemiringan (Slope Switch) (Hidup / Mati)
Sakelar Optik Hitam / Merah

Tampilan LCD

Transmisi Optik 94%

Ikon Pengukuran Berkelanjutan

Jarak Sebenarnya

Ikon Mode

Indikator Baterai Lemah

Nilai Kemiringan

Derajat Kemiringan

Ikon Laser

Indikator Mode Golf

Getaran Penguncian Target

Mengirim Laser

Instruksi dan Pengaturan

Lensa Okuler

Fokus dapat disesuaikan seperti yang ditunjukkan pada diagram. Putar cincin searah jarum jam atau berlawanan arah jarum jam untuk menyesuaikan fokus yang tepat untuk mata Anda.

Sesuaikan pembesaran (X6)
Sesuaikan tampilan bacaan agar bacaan tampak jelas

Baterai

Pengukur jarak memerlukan baterai CR123 dan mendukung sekitar 5.800 kali pengukuran. Ketika indikator baterai lemah mulai berkedip di layar, itu berarti Anda perlu mengganti baterai.

Ketika ikon baterai " " muncul di layar, itu berarti baterai lemah dan harus diganti.

PERHATIAN:
Buang perangkat Shot Scope, baterai, dan kemasan sesuai dengan peraturan setempat.
Jangan membuang baterai bersama limbah rumah tangga biasa.

Daya HIDUP/MATI

Tekan tombol Daya (Power button) " " selama sedetik untuk menghidupkan pengukur jarak.
Pengukur jarak akan mati secara otomatis setelah 10 detik tidak aktif.

Mode

Perubahan Mode

Tekan tombol "M" untuk mengubah mode pengukuran antara mode berikut:

M1
Mode Pemindaian Berkelanjutan
M2
Mode Golf
Kemiringan + Getaran Penguncian Target Unit default: km/jam + Sudut
M3
Mode Kecepatan
Unit default: km/jam

Mode Pemindaian Berkelanjutan

Tahan tombol "Power" saat mengukur jarak, data pada layar LCD akan berubah saat Anda bergerak.

Mengubah Unit

Tekan tombol " M " selama 3 detik untuk mengubah unit antara Meter atau Yard.

Teknologi Kemiringan Adaptif

Teknologi Kemiringan Adaptif memberi pegolf jarak yang dikompensasi berdasarkan tanjakan atau turunan lubang. Misalnya: Tembakan menanjak sejauh 156,8 yard dengan kemiringan 7 derajat sebenarnya dimainkan pada 176,8 yard, tanpa fungsi koreksi jarak kemiringan, Anda akan kekurangan 20 yard (berlaku untuk M2).

Optik Ganda Merah / Hitam

Sesuaikan tampilan optik dalam warna Merah atau Hitam, memastikan pegolf dapat membaca tampilan dengan jelas di semua pengaturan. Untuk mengubah antara Merah dan Hitam, gunakan sakelar di sisi kanan laser.

Data Teknis

Jarak Pengukuran:875 Yard
Pembesaran: x6
Bidang Pandang: 122m (7° bidang pandang)
Lensa Objektif: 25mm
Lensa Okuler: 12mm
Diameter Pupil Keluar: 3.9mm
Jenis Laser: 905nm, Kelas 1
Lapisan Lensa: Dilapisi Multi Penuh
Baterai: CR123
Waktu Pengukuran: 0.5-1 detik
Akurasi Pengukuran Jarak: +/- 1m atau 0.1%
Rentang Pengukuran Sudut: +/- 45°
Berat Bersih: 160 Gram
Dimensi: 112 x 45 x 75 mm
Indikator Baterai Lemah: Ya
Penguncian Target: Ya
Mode Pemindaian: Ya
Getaran Penguncian Target: Ya
Tahan Air: Ya

Isi paket

Shot Scope PRO L1 Pengukur Jarak meliputi:

1 x Shot Scope PRO L1 Pengukur Jarak
1 x Tali Gantung
1 x Klip Pembawa
1 x Tas Pembawa Premium
1 x Kain Pembersih
1 x Baterai CR123

Perawatan Pengukur Jarak

Untuk melindungi lapisan lensa, jangan sentuh lensa.
Jika lensa menjadi kotor, harap bersihkan dengan lembut menggunakan kain pembersih.
Hindari benturan atau tekanan berat saat membawa atau menggunakan pengukur jarak, jauhkan dari panas atau korosi.
Jauhkan produk dari kelembapan selama penyimpanan. Harap simpan di tempat yang kering, sejuk, berventilasi, hindari sinar matahari langsung, debu, dan kejutan suhu.

Faktor-faktor yang memengaruhi pengukuran jarak dan akurasi

Refleksi laser:
Pengukur jarak mengukur jarak berdasarkan waktu yang dibutuhkan sinar laser untuk mencapai target dan kembali. Semakin besar target atau semakin terang permukaannya, semakin akurat pengukurannya.

Pengaruh silau:
Pengukur jarak menerapkan laser 905nm, yang sama dengan panjang gelombang pita 905 sinar matahari. Jika sinar matahari sangat terang dan menyilaukan, itu dapat mengganggu cahaya yang kembali dan mengurangi jarak pengukuran.

Hujan dan kabut:
Hujan dan kabut dapat memengaruhi jalur sinar laser, yang dapat menyebabkan kesalahan pengukuran. Ketika cuaca sangat buruk, itu dapat menyebabkan kesalahan pengukuran. Cuaca buruk seperti hujan dan kabut, dapat memengaruhi jalur sinar laser. Ini dapat menyebabkan kesalahan pengukuran.

Jangan menatap sinar laser.
Jangan membidik langsung ke matahari. Mata dapat rusak secara permanen dengan melihat ke matahari dengan perangkat ini.
Jangan membidik langsung ke matahari dengan pengukur jarak. Ini dapat menyebabkan kerusakan permanen pada komponen di dalam perangkat.
Jauhkan pengukur jarak dari sinar matahari langsung.
Jangan memaparkan perangkat ke suhu yang sangat tinggi atau rendah. Rentang suhu: -10°C hingga 60°C.
Jika perangkat menunjukkan jenis kerusakan apa pun, seperti menggembung, membengkak, atau cacat. Hentikan penggunaan segera dan hubungi Shot Scope Technologies Ltd.
Jangan mencoba membongkar, memodifikasi, membuat ulang, atau merusak perangkat. Harap kirim ke Shot Scope Technologies Ltd untuk diperbaiki.
Hindari guncangan ekstrem dan perlakuan kasar, karena dapat menurunkan masa pakai perangkat.
Jangan menyemprotkan bahan kimia apa pun pada perangkat dalam upaya membersihkan. Hanya gunakan kain lembap atau handuk kertas dengan air untuk membersihkan perangkat.
Selalu konsultasikan dengan Dokter/Dokter Anda sebelum memulai atau memodifikasi program latihan apa pun.

Shot Scope Technologies Ltd
Unit 27, Castlebrae Business Centre, 40 Peffer Place, Edinburgh EH16 4BB United Kingdom

Buka www.shotscope.com/legal/ untuk syarat dan ketentuan, pengembalian, dan kebijakan privasi terbaru.
