Thinkware X1000 - Pikaopas kojelautakameran käyttöön

Ennen tuotteen käyttöä

Tämä kojelautakamera (dash cam) on erikoistunut ajoneuvon sisäinen laite, joka tallentaa jatkuvasti ajoneuvon ollessa käytössä.

Tämä ohje sisältää X1000-mallin asennuksen perusvaiheet.

Yksityiskohtaisia tietoja on tuotepakkauksessa olevalla muistikortilla olevassa käyttöoppaassa.

Tämä tuote tallentaa videoita ajoneuvon ollessa käynnissä. Käytä tätä tuotetta vain viitteenä tutkittaessa vaaratilanteita tai liikenneonnettomuuksia. Tämä tuote ei takaa pilvitietojen tallentamista tai käsittelyä kaikissa tapauksissa. Laite ei välttämättä tallenna onnettomuuksia, joissa törmäykset ovat liian pieniä törmäysanturin aktivoimiseksi, tai onnettomuuksia, joissa on valtavia törmäyksiä, jotka aiheuttavat ajoneuvon akun jännitteen poikkeamisen.

Videon tallennus ei ala ennen kuin tuote on täysin käynnistynyt (booted up). Varmistaaksesi, että kaikki ajoneuvon tapahtumat tallennetaan, odota, kunnes tuote on täysin käynnistynyt sen käynnistämisen jälkeen, ja aloita sitten ajoneuvon käyttö.

THINKWARE ei ole vastuussa onnettomuuden aiheuttamista vahingoista, eikä se ole vastuussa onnettomuuden lopputuloksen tukemisesta.

Ajoneuvon kokoonpanosta tai käyttöolosuhteista riippuen, kuten kauko-ohjattavien ovien lukituslaitteiden, ECU-asetusten tai TPMS-asetusten asennuksesta, joitain tuoteominaisuuksia ei ehkä tueta, ja eri laiteohjelmistoversiot voivat vaikuttaa tuotteen suorituskykyyn tai ominaisuuksiin.

Mukana tulevat tuotteet

Varmista, että kaikki tuotteet ovat mukana, kun avaat tuotepakkauksen.

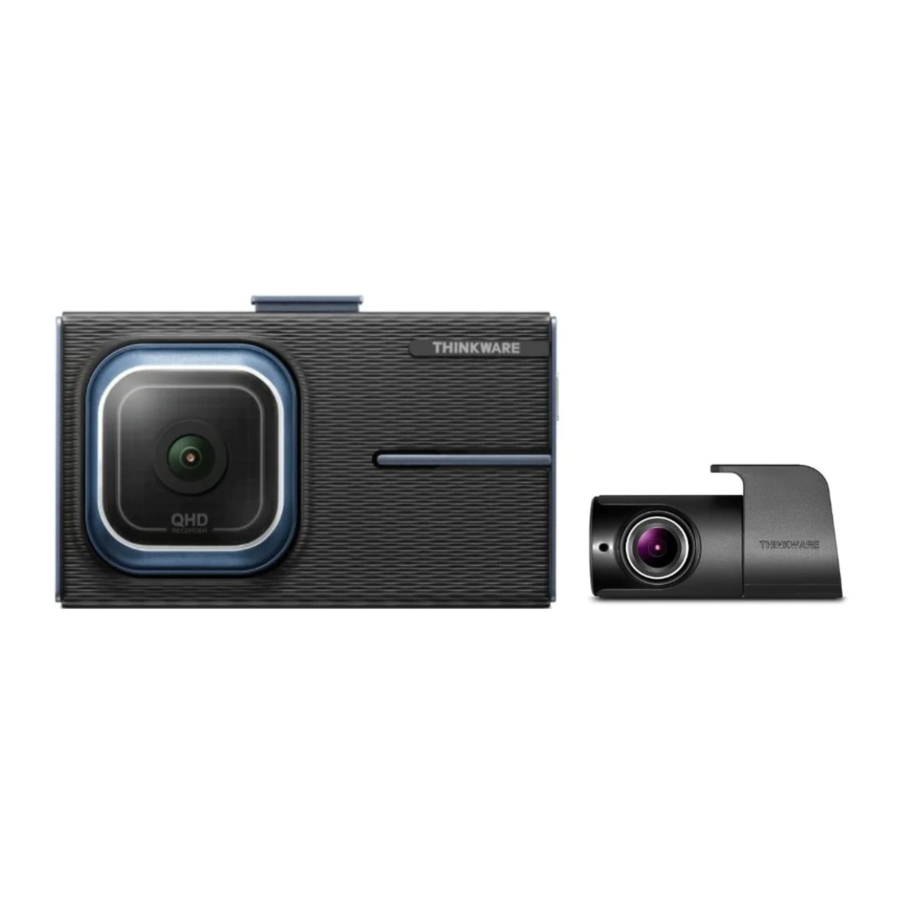

• Etukamera (pääyksikkö)
• Kiinnike
• Takakamera
• Takakameran kaapeli
• Kiinteä virtajohto
• MicroSD-muistikortti
• Pikaopas ja takuu / CS-tiedot / Käyttöopas (tallennetaan MicroSD-kortille)

Lisätarvikkeet

• Autolaturi
• Ulkoinen GPS-vastaanotin
• RADAR-moduuli
• Ulkoinen akku

Muistikortin irrottaminen ja asettaminen paikalleen

Varmista ennen muistikortin irrottamista, että tuote on sammutettu. Työnnä muistikortin pohjaa varovasti kynnelläsi vapauttaaksesi sen ja irrota se sitten tuotteesta.

Aseta muistikortti muistikorttipaikkaan varmistaen, että muistikortin metallikoskettimet ovat tuotteen linssiä kohti, ja aseta se paikkaan, kunnes kuulet napsahduksen.

• Varmista, että tuote on sammutettu ennen muistikortin irrottamista. Tallennetut videotiedostot voivat vioittua tai kadota, jos irrotat muistikortin tuotteen ollessa päällä.
• Varmista, että muistikortti on oikeassa asennossa, ennen kuin asetat sen tuotteeseen. Muistikorttipaikka tai muistikortti voi vaurioitua, jos se asetetaan väärin.
• Käytä vain aitoja THINKWARE-muistikortteja. THINKWARE ei takaa kolmannen osapuolen muistikorttien yhteensopivuutta ja normaalia toimintaa.

Estä tallennettujen videotiedostojen katoaminen varmuuskopioimalla videotiedostot säännöllisesti erilliselle tallennuslaitteelle.

Osien nimet

Etukamera (pääyksikkö) - etunäkymä

Etukamera (pääyksikkö) - takanäkymä

Kosketa näyttöä varovasti tehdäksesi syötteitä kosketusnäytöllä. Näyttö voi vaurioitua, jos kohdistat näyttöön liiallista voimaa tai jos kosketat näyttöä terävällä esineellä.

Takakamera

Tuotteen asentaminen

Valitse asennuspaikka, joka voi tallentaa koko näkymän ajoneuvon edestä häiritsemättä kuljettajan näkyvyyttä. Varmista, että etukameran linssi sijaitsee tuulilasin keskellä.

1. Katso alla olevia kuvia asentaaksesi kameran tuulilasiin.

2. Irrota tuote kiinnikkeestä ja paina sitten kiinnike tuulilasia vasten kiinnittääksesi sen tiukasti.
3. Kiinnitä tuote takaisin kiinnikkeeseen ja säädä sitten kameran kulmaa.

• Vahvistaaksesi kameran kulman, tallenna video asennuksen jälkeen ja tarkista video tuotteella tai PC-katseluohjelmalla. Säädä tarvittaessa kameran kulmaa uudelleen.
• Tuote voi pudota ja vaurioitua ajoneuvon käytön aikana, jos sitä ei ole kiinnitetty tiukasti kiinnikkeeseen.
• Jos sinun on irrotettava kiinnike tuulilasista asennuspaikan muuttamiseksi, varo vahingoittamasta tuulilasin kalvopäällystettä.

Reaaliaikanäkymä

Reaaliaikanäkymässä voit tarkastella parhaillaan tallennettavaa videota ja käyttää tuotetta napauttamalla LCD-näyttöä. Kun käynnistät sähköiset lisävarusteet ja käynnistät moottorin, reaaliaikanäkymä tulee näkyviin.

Jatkuvan tallennuksen ominaisuuksien käyttäminen

Liitä virtajohto tuotteen DC-IN-virtaporttiin ja käynnistä sitten ajoneuvon sähköiset lisävarusteet tai käynnistä moottori. Tilan merkkivalo ja ääniopastus käynnistyvät ja jatkuva tallennus alkaa.

Tila	Toiminnan kuvaus
Jatkuva tallennus	Ajossa videoita tallennetaan 1 minuutin jaksoissa ja tallennetaan "cont_rec"-kansioon.
Tapahtuman jatkuva tallennus	Kun ajoneuvoon kohdistuva isku havaitaan, video tallennetaan 20 sekunnin ajan, 10 sekuntia ennen havaitsemista ja 10 sekuntia havaitsemisen jälkeen, ja tallennetaan "evt_rec"-kansioon.
Manuaalinen tallennus	Kun napautat manuaalista tallennuspainiketta (), video tallennetaan 1 minuutin ajan, 10 sekuntia ennen painikkeen painamista ja 50 sekuntia sen jälkeen, ja tallennetaan "manual_rec"-kansioon.

Pysäköintitilan käyttäminen

Kun tuote on kytketty ajoneuvoon jatkuvan virtajohdon kautta, toimintatila vaihdetaan pysäköintitilaan ääniopastuksen avulla moottorin tai sähköisten lisävarusteiden sammuttamisen jälkeen.

Katso käyttöoppaasta kunkin tallennustilan LED-merkkivalot.

Laiteohjelmiston päivittäminen

Voit ladata uusimman laiteohjelmistopäivitystiedoston osoitteesta http://www.thinkware.com/Support/Download. Katso lisätietoja laiteohjelmistopäivityksistä käyttöoppaasta.
