YLEISKATSAUS

Liiallinen äänenpaine kuulokkeista voi aiheuttaa kuulovaurioita.

Tämä laite on yhteensopiva vain USB Type 2.0+ -porttien tai Thunderbolt 3+ -porttien kanssa. Lisätietoja tietokoneen sarjaporttien yhteensopivuudesta löydät osoitteesta:
support.focusrite.com/hc/articles/115005994565-Scarlett-3rd-Gen-Clarett-USB-Clarett-USBconnectivity-Do-I-need-a-USB-C-port

Johdanto

Tämä käyttöopas tarjoaa yksityiskohtaisen selityksen laitteistosta, jonka avulla ymmärrät perusteellisesti tuotteen toiminnalliset ominaisuudet. Suosittelemme, että käytät aikaa oppaan lukemiseen, olitpa uusi tietokonepohjaisen äänityksen käyttäjä tai kokeneempi käyttäjä, jotta olet täysin tietoinen kaikista Clarett 2Pre USB:n tarjoamista mahdollisuuksista.

Jos käyttöoppaassa ei ole tarvitsemaasi tietoa, käy osoitteessa support.focusrite.com, josta löydät artikkeleita ja opetusohjelmia, jotka ylittävät tämän käyttöoppaan laajuuden. Saatavilla on myös "Getting Started" (aloitus) -video-opas osoitteessa focusrite.com/get-started.

Ominaisuudet

Clarett 2Pre USB -äänikortti tarjoaa keinot mikrofonien, soitinten, linjatasoisten audiosignaalien ja digitaalisten audiosignaalien liittämiseen tietokoneeseen tietokoneen USB-portin kautta. Fyysisissä tuloissa olevat signaalit voidaan reitittää äänitysohjelmistoosi / digitaaliseen audio-työasemaan (johon tässä käyttöoppaassa viitataan nimellä "DAW"); samoin DAW:n lähdöt voidaan määrittää näkymään laitteen fyysisissä lähdöissä.

Äänilähteet – mikrofonit, instrumentit jne. voidaan äänittää DAW:iisi ja toistaa sieltä vahvistimien ja kaiuttimien, aktiivikaiuttimien, kuulokkeiden, mikserin tai muiden haluamiesi analogisten tai digitaalisten audiolaitteiden kautta.

Clarett 2Pre USB on myös MIDI-liitäntä, jonka avulla tietokoneesi voi muodostaa yhteyden muihin studion MIDI-laitteisiin.

Clarett 2Pre USB:n tärkeä ominaisuus on analoginen etuasteen suunnittelu. Luokkansa johtavan dynaamisen alueen ja kyvyn tarjota kaiken tarvitsemasi vahvistuksen lisäksi piiri sisältää nyt jännittävän uuden AIR-toiminnon. Yksittäin valittavissa kullakin kanavalla, AIR muokkaa hienovaraisesti etuasteen taajuusvastetta mallintaakseen Focusriten klassisten muuntajapohjaisten ISA-mikrofonietuasteiden impedanssi- ja resonanssiominaisuuksia. Kun äänität laadukkailla mikrofoneilla, huomaat parantuneen selkeyden ja tarkkuuden tärkeällä keski- ja korkeataajuusalueella, juuri siellä missä sitä eniten tarvitaan laululle ja monille akustisille soittimille.

Mukana tuleva ohjelmistosovellus, Focusrite Control, on suunniteltu vaatimaan mahdollisimman vähän käyttäjän toimia, jolloin voit helposti määrittää Clarett 2Pre USB:n signaalireitityksillä, jotka sopivat yleisimpiin äänitystehtäviin. Monimutkaisemmissa tilanteissa se tarjoaa laajat reititys- ja valvontavaihtoehdot sekä mahdollisuuden hallita globaaleja laitteistoasetuksia, kuten näytteenottotaajuutta ja synkronointia. Voit ladata Focusrite Controlin osoitteesta focusrite.com/downloads.

iPad- ja iPhone-käyttäjät voivat lisäksi ladata Focusrite iOS Control -sovelluksen App Storesta®. Sovellus kommunikoi WiFi:n kautta tietokoneellasi toimivan Focusrite Controlin kanssa ja antaa sinun säätää monitorimiksauksiasi iOS-laitteeltasi. Lisätietoja:
support.focusrite.com/hc/articles/212028389-Focusrite-iOS-Control-Basic-setup

Pakkauksen sisältö

Clarett 2Pre USB:n mukana sinulla pitäisi olla:

Ulkoinen 12 V DC -verkkovirtalähde (PSU)
USB-C–USB-A-kaapeli
USB-C–USB-C-kaapeli

Focusrite Control on saatavilla osoitteessa focusrite.com/downloads. Windowsissa Focusrite Control asentaa myös tarvittavan ohjaimen. Mac-käyttäjät: Clarett 2Pre USB on luokkayhteensopiva Mac-tietokoneissa, joten ohjaimia ei tarvita.

Clarettin omistajana olet myös oikeutettu valikoimaan kolmannen osapuolen ohjelmistoja. Saat selville, mitä sisältyy, menemällä osoitteeseen:
focusrite.com/usb-c-audio-interface/clarett-usb/clarett-2pre-usb

Järjestelmävaatimukset

Käy seuraavassa linkissä saadaksesi ajantasaista tietoa kaikkien Clarett-tuotteiden tietokone- ja käyttöjärjestelmäyhteensopivuudesta:
support.focusrite.com

ALKUUN PÄÄSEMINEN

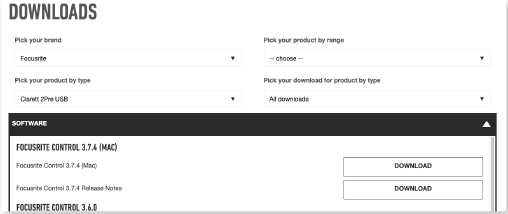

Ohjelmiston asennus

Focusrite Control ja Clarett USB:lle tarvittava ohjainohjelmisto ovat ladattavissa Focusriten verkkosivustolta: focusrite.com/downloads.

Napsauta Clarett USB range (Clarett USB -sarja) Downloads (Lataukset) -sivulla. Tämä vie sinut sivulle, jossa on kaikki Clarett USB -sarjalle saatavilla olevat lataukset.

Lataa tarvitsemasi Focusrite Control -versio napsauttamalla vastaavaa Download (Lataa) -painiketta.

Huomaa, että Windows-ohjain sisältyy Focusrite Control -lataukseen. Maceille ei tarvita erillistä ohjainta.

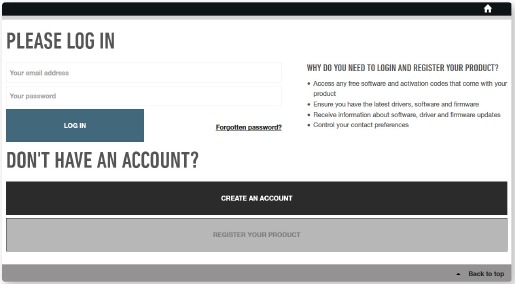

Clarett USB:n rekisteröinti

Jos sinulla on ongelmia alla olevien vaiheiden kanssa, katso video-oppaamme täältä: focusrite.com/get-started

Siirry osoitteeseen focusrite.com/register
Jos sinulla ei vielä ole Focusrite/Novation-tiliä, valitse CREATE AN ACCOUNT (LUO TILI) ja noudata näytön ohjeita.

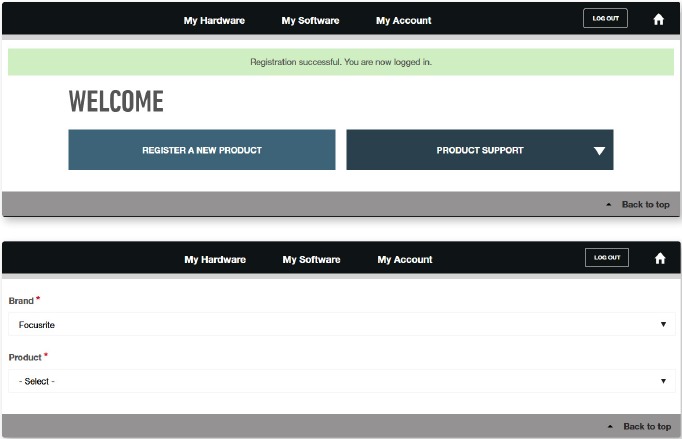

Jos sinulla on tili, kirjaudu sisään ja valitse REGISTER A NEW PRODUCT (REKISTERÖI UUSI TUOTE):
Valitse Clarett USB -laitteesi Product (Tuote) -pudotusvalikosta ja syötä laitteesi sarjanumero sivun alareunassa. Löydät sarjanumeron Clarettin takaa tai alapuolelta sekä lahjapakkauksesta. Napsauta sitten Set Serial Number (Aseta sarjanumero).
Viimeistele laitteen rekisteröinti noudattamalla muita näytön ohjeita.
Kun rekisteröinti on valmis, tuotteesi näkyy tililläsi My Hardware (Oma laitteisto) -välilehden alla.
Kaikki mukana toimitetut ohjelmistot löytyvät tilisi My Software (Oma ohjelmisto) -välilehdeltä.

Laitteiston ominaisuudet

Etupaneeli

Etupaneelissa on tulon vahvistuksen säätimet ja tuloliittimet mikrofonin, linjan ja instrumenttien signaaleille molemmille kanaville sekä valvontasäätimet.

INPUTS 1 & 2 (TULOT 1 & 2) – Yhdistelmä XLR-tuloliittimet jokaiselle kanavalle – liitä mikrofonit XLR-liittimen kautta tai instrumentit (esim. kitara) tai linjatason signaalit ¼":n liittimien kautta. Instrumenteille tai linjatason signaaleille voidaan käyttää joko TRS (balansoitu) tai TS (balansoimaton) -liittimiä.
48V – kaksi kytkintä, jotka mahdollistavat 48 V:n phantom-virran yhdistelmäliittimien XLR-koskettimissa mikrofonitulojen 1 ja 2 osalta. Jokaisessa kytkimessä on punainen LED, joka osoittaa, kun phantom-virta on käytössä. Huomaa, että kaikki mikrofonit eivät vaadi phantom-virtaa. Jos olet epävarma, tarvitseeko mikrofonisi sitä toimiakseen, lue mikrofonin dokumentaatio.
Gain 1 ja 2 (Vahvistus 1 ja 2) – kaksi pyörivää säädintä: säädä tulon vahvistusta tuloissa 1 ja 2 oleville signaaleille. Vahvistussäätimissä on samankeskiset kaksiväriset LED-"kehät", jotka vahvistavat signaalitason: vihreä osoittaa vähintään -42 dBFS:n tulotason (eli "signaali on läsnä"), rengas muuttuu oranssiksi, kun signaalitaso saavuttaa -6 dBFS ja punaiseksi 0 dBFS:ssä.
INST – kaksi punaista LEDiä, jotka syttyvät, kun instrumenttitila on valittu liittimien tuloille 1 tai 2 Focusrite Control -ohjelmistosta. Kun instrumenttitila on valittu, linjatulo muunnetaan korkeaimpedanssiseksi balansoimattomaksi tuloksi. Voit liittää instrumentteja 2-napaisen (TS) -liittimen kautta tähän.
AIR – kaksi keltaista LEDiä, jotka syttyvät, kun AIR-toiminto on valittu kullekin tulolle Focusrite Controlista. AIR muokkaa tulovaiheen taajuusvastetta mallintaakseen klassisia, muuntajapohjaisia Focusrite ISA -mikrofonivahvistimia.
(USB active) (USB aktiivinen) – vihreä LED, joka syttyy, kun laite on muodostanut yhteyden isäntätietokoneeseen, johon se on liitetty.
(Locked) (Lukittu) – vihreä LED, joka vahvistaa kellon synkronoinnin joko Clarett 2Pre USB:n sisäiseen kelloon tai ulkoiseen digitaalituloon.
MONITOR (MONITORI) – päämonitorin lähtötason säätö – tämä säätö ohjaa normaalisti päämonitorin lähtöjen tasoa takapaneelissa, mutta se voidaan määrittää Focusrite Controlissa säätämään joko toisen tai molempien analogisten lähtöjen tasoa.
(Headphones) (Kuulokkeet) – liitä stereokuulokkeet ¼":n TRS-liittimeen säätimen alapuolella. Kuulokelähtö kuljettaa aina signaaleja, jotka on tällä hetkellä reititetty analogisiin lähtöihin 3 ja 4 (stereoparina) Focusrite Controlissa.
POWER (VIRTA) – vihreä LED, joka vahvistaa, että DC-virta on kytketty.

Takapaneeli

LINE OUTPUTS 1 - 4 (LINJALÄHDÖT 1 - 4) – neljä balansoitu analogista linjalähtöä ¼":n liittimissä; käytä TRS-liittimiä balansoituun liitäntään tai TS-liittimiä balansoimattomaan. Linjalähtöjä 1 ja 2 käytetään yleensä valvontajärjestelmän pääkaiuttimien L ja R ohjaamiseen, kun taas lähtöjä 3 ja 4 voidaan käyttää lisälaitteiden (esim. ulkoisten FX-prosessoreiden) liittämiseen. Kaikkiin lähtöihin reititetyt signaalit voidaan määrittää Focusrite Controlissa.
OPTICAL INPUT (OPTINEN TULO) – TOSLINK-liitin, joka kuljettaa kahdeksan kanavaa digitaalista ääntä ADAT-muodossa 44,1/48 kHz:n näytetaajuudella tai neljä kanavaa 88,2/96 kHz:llä. Nämä ovat yksinkertaisesti lisätuloja Clarett 2Pre USB:hen. Tämä tulo on poistettu käytöstä 176,4/192 kHz:n toiminnassa. Tämä tulo pystyy myös vastaanottamaan optisen S/PDIF-lähteen.
– USB-C™ -liitin; liitä Clarett 2Pre USB tietokoneeseen joko mukana toimitetulla USB-C–USB-C- tai USB-C–USB-A-kaapelilla.
MIDI IN (MIDI SISÄÄN) ja MIDI OUT (MIDI ULOS) – tavalliset 5-nastaiset DIN-liittimet ulkoisten MIDI-laitteiden liittämiseen. Voit lähettää/vastaanottaa MIDI-dataa tietokoneesi ja ulkoisten MIDI-laitteiden välillä.
Ulkoinen DC-virtatulo – virransyöttö Clarett 2Pre USB:lle erillisellä mukana toimitetulla AC-sovittimella (PSU). PSU on 12 V DC -yksikkö, jonka nimellisarvo on 1,5 A.
Virta päälle/pois -kytkin.
Kensington-turvalukko – kiinnitä Clarett 2Pre sopivaan rakenteeseen halutessasi.

Clarett 2Pre USB:n liittäminen

Clarett 2Pre:ssä on USB-C™ -portti (takapaneelissa). Kun ohjelmistoasennus on valmis, liitä Clarett 2Pre tietokoneeseen yhdellä mukana toimitetuista USB-C-kaapeleista.

Clarett 2Pre voidaan virransyöttää joko mukana toimitetulla AC-sovittimella (PSU) tai USB-liitännän kautta, jos tietokoneessasi on 15 W:n Type-C™ -portti. Katso Clarett 2Pre USB -väylän virransyöttötiedot tarkistaaksesi, onko tietokoneessasi tämäntyyppinen portti.

Kytke laite päälle virtakytkimellä.

Tietokoneen ääniasetukset

Kun liität Clarett 2Pre USB:n tietokoneeseen ensimmäistä kertaa, sinun on valittava se äänen tulo-/lähtölaitteeksi.

Mac OS: valinta tehdään kohdassa System Preferences > Sound (Järjestelmäasetukset > Ääni): valitse Focusrite-laite sekä Input (Tulo)- että Output (Lähtö) -sivuilla.
Windows: valinta tehdään kohdassa Control Panel > Sound (Ohjauspaneeli > Ääni): napsauta hiiren kakkospainikkeella Focusrite-laitetta ja valitse Set as Default Device (Aseta oletuslaitteeksi) sekä Recording (Tallennus)- että Playback (Toisto) -välilehdissä.

Jos sinulla on vaikeuksia, täydelliset tiedot Clarett 2Pre USB:n valitsemisesta äänilaitteeksi kaikissa käyttöjärjestelmissä löytyvät osoitteesta focusrite.com/get-started/clarett-2PreUSB.

Kaikissa myöhemmissä yhteyksissä käyttöjärjestelmäsi valitsee automaattisesti Clarett 2Pre USB:n oletusäänilaitteeksi.

Ääniasetukset DAW:ssäsi

Kun olet asentanut ohjaimet ja liittänyt laitteiston, voit käyttää Clarett 2Pre USB:tä valitsemasi DAW:n kanssa.

DAW ei ehkä automaattisesti valitse Clarett 2Pre USB:tä oletusarvoiseksi I/O-laitteeksi. Tässä tapauksessa sinun on valittava ohjain manuaalisesti DAW:n Audio Setup* (Ääniasetukset*) -sivulla ja valittava Focusrite 2Pre USB (Mac) tai Focusrite USB ASIO (Windows). Katso DAW:n dokumentaatiosta tai ohjetiedostoista, jos olet epävarma, mistä valita Clarett 2Pre USB äänilaitteeksi.

* Tyypillinen nimi – sivujen nimet voivat vaihdella DAW:n mukaan

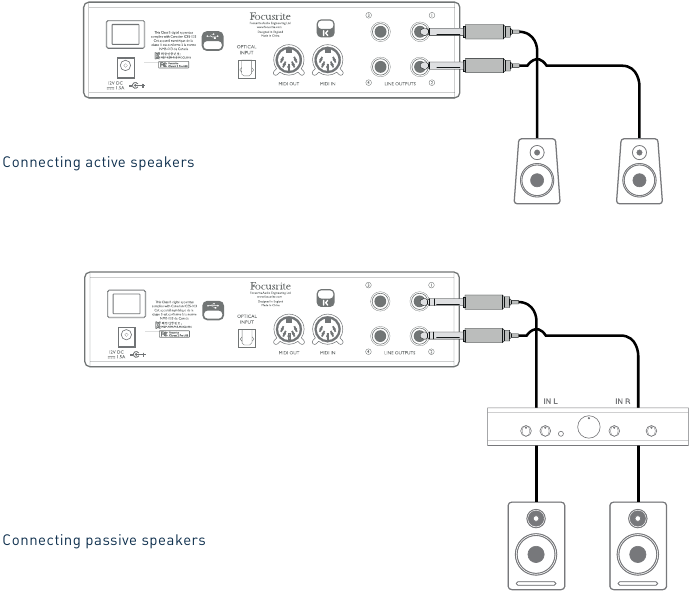

Clarett 2Pre USB:n liittäminen kaiuttimiin

Takapaneelin 1/4":n liittimiä LINE OUTPUTS 1 (LINJALÄHDÖT 1) ja 2 (2) käytetään yleensä valvontakaiuttimien ohjaamiseen. Itseviritteisissä monitoreissa on sisäänrakennetut vahvistimet, ja ne voidaan liittää suoraan. Passiiviset kaiuttimet vaativat erillisen stereovahvistimen; tässä tapauksessa lähdöt tulee liittää vahvistimen tuloihin.

Ammattilaislaitteissa on yleensä balansoidut tulot. Jos vahvistimessasi tai virtakaiuttimissasi on balansoidut tulot, käytä 3-napaista (TRS) 1/4":n liitintä niiden liittämiseen Clarett 2Pre USB:hen.

Kaikki linjalähtöliittimet ovat 3-napaisia (TRS) ¼":n liittimiä ja ne ovat elektronisesti balansoituja. Tyypillisissä kuluttaja- (hi-fi) vahvistimissa ja pienissä virtamonitoreissa on balansoimattomat tulot RCA-liittimissä.

LINE OUTPUTS 1 (LINJALÄHDÖT 1) ja 2 (2) sisältävät "anti-thump" -piirin, joka suojaa kaiuttimiasi, jos Clarett 2Pre USB kytketään päälle, kun kaiuttimet (ja vahvistin, jos käytössä) on liitetty ja aktiivinen.

LINE OUTPUTS 3 (LINJALÄHDÖT 3) ja 4 (4) eivät sisällä tätä piiriä.

Jos käytät lisäkaiuttimia, jotka on liitetty näihin lähtöihin, suosittelemme, että kytket Clarett 2Pre USB:n päälle ensin ja sitten kaiuttimet tai tehovahvistimen. Mutta ota tavaksi noudattaa yleistä sääntöä joka tapauksessa – on aina hyvä äänikäytäntö kytkeä minkä tahansa tyyppinen kaiutinjärjestelmä päälle sen jälkeen, kun olet kytkenyt sen syöttävän laitteen päälle.

Käyttöesimerkkejä

Clarett 2Pre USB on erinomainen valinta lukuisiin tallennus- ja valvontasovelluksiin. Joitakin tyypillisiä kokoonpanoja on esitetty alla.

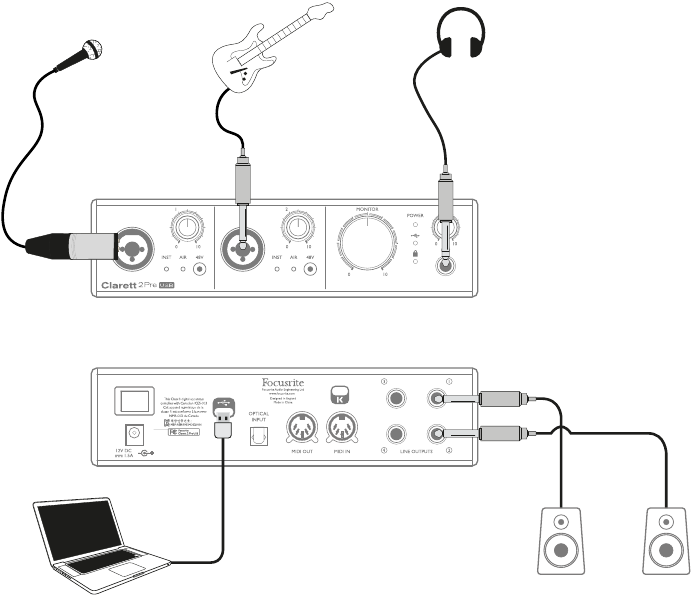

Sooloartistin tallentaminen

Tämä näyttää tyypillisen kokoonpanon moniraitatallennukseen DAW-ohjelmistolla tietokoneellasi.

Tässä tapauksessa kaksi lähdettä – mikrofoni ja kitara – on liitetty Clarett 2Pre USB:n tuloihin. Koska kitara on liitetty tuloon 2, varmista, että INST-tila on valittu tulolle 2 Focusrite Controlista ja INST-LED palaa.

Yhteys tietokoneeseen, jossa on DAW-ohjelmisto, on USB-kaapelin kautta. Tämä kuljettaa kaikki tulo- ja lähtösignaalit DAW:n ja Clarett 2Pre USB:n välillä. Kun ääniasetukset on määritetty oikein DAW:ssä, jokainen tulolähde on käytettävissä tallennusta varten.

Tallennusraitojen miksaus on saatavilla linjalähdöissä 1 ja 2, joten voit kuulla tulokset kaiuttimista.

On mahdollista, että esiintyjä haluaa kuulla äänen ja instrumenttien monitorimiksauksen, joka on säädetty heidän erityiseen makuunsa. Focusrite Controlin avulla voit määrittää mukautetun monitorimiksauksen artistille, ja tämä miksaus voi sisältää nykyiset tulosignaalit sekä aiemmin tallennetut DAW-raidat. Voit helposti reitittää muusikon stereomonitorimiksauksen lähtöihin 3 ja 4, ja se on sitten saatavilla Clarett 2Pre USB:n kuulokeliitännässä. Jos sinun on lähetettävä monitorimiksaus useammalle kuin yhdelle muusikolle, voit käyttää takapaneelin linjalähtöjä lähettääksesi miksauksen kuulokevahvistimeen.

Kun hankit monitorimiksauksia tulosignaaleista tällä tavalla, varmista, että tallentamasi DAW-kanavat on mykistetty, muuten muusikot kuulevat itsensä "kahdesti", ja yksi signaali viivästyy kuultavasti kaikuna.

Katso lisätietoja monitorimiksausten määrittämisestä Focusrite Control -käyttöoppaasta.

Huomautus latenssista
Olet luultavasti kuullut termin "latenssi" käytettävän digitaalisten äänijärjestelmien yhteydessä. Yllä kuvatussa DAW-tallennussovelluksessa latenssi on aika, joka tulosignaaleillasi kestää kulkea tietokoneesi ja äänenohjelmistosi läpi ja takaisin sinulle.

Vaikka se ei ole ongelma useimmissa tallennustilanteissa, latenssi voi olla ongelma esiintyjälle, joka haluaa tallentaa samalla kun valvoo tulosignaalejaan. Tämä voi olla tilanne, jos sinun on lisättävä puskurikokoasi, mikä voi olla tarpeen, kun tallennat päällekkäisäänityksiä suuressa projektissa, jossa käytetään monia DAW-raitoja, ohjelmistoinstrumentteja ja FX-liitännäisiä.

Liian alhaisen puskuriasetuksen yleisiä oireita voivat olla häiriöääni (napsahdukset ja poksahdukset) tai erityisen suuri suorittimen kuormitus DAW:ssäsi (useimmilla DAW:eilla on suorittimen lukemat). Jos koet tämän Macissa, voit suurentaa puskurikokoa itse DAW-sovelluksesta; Windows-tietokoneessa sinun on muutettava tätä ASIO ControlPanelista, johon pääsee yleensä DAW:n Setup Preferences* (Asetusasetukset*) -kohdasta.

Clarett 2Pre yhdessä Focusrite Controlin kanssa mahdollistaa "matalan latenssin valvonnan", joka ratkaisee tämän ongelman. Voit reitittää tulosignaalisi suoraan Clarett 2Pren kuuloke- ja linjalähtöihin. Tämän avulla muusikot voivat kuulla itsensä erittäin pienellä latenssilla – eli käytännössä "reaaliajassa" – yhdessä tietokoneen toiston kanssa. Tämä asetus ei vaikuta tietokoneen tulosignaaleihin millään tavalla. Huomaa kuitenkin, että ohjelmistoliitännäisten live-instrumentteihin lisäämiä tehosteita ei kuulla kuulokkeissa tässä tapauksessa, vaikka FX on edelleen tallenteessa.

* Tyypillinen nimi – sivujen nimet voivat vaihdella DAW:n mukaan

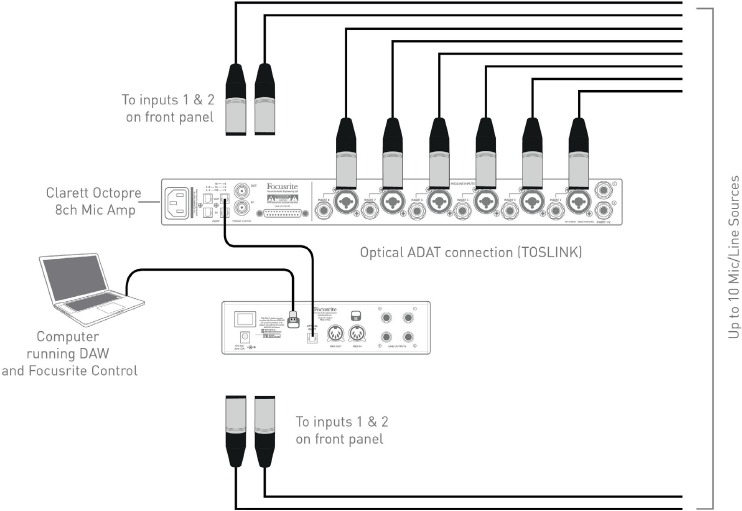

Optisten liitäntöjen käyttäminen

Kahden analogisen tulon lisäksi Clarett 2Pre USB:ssä on ADAT-tuloportti (OPTICAL IN) (OPTINEN SISÄÄNTULO), joka voi tarjota kahdeksan lisä-äänituloa 44,1/48 kHz:n näytetaajuudella tai neljä 88,2/96 kHz:llä. Erillisen 8-kanavaisen mikrofonivahvistimen käyttäminen ADAT-lähdöllä – kuten Clarett OctoPre – tarjoaa yksinkertaisen ja erinomaisen menetelmän Clarett 2Pre USB:n tulokapasiteetin laajentamiseen.

Clarett OctoPren OPTICAL OUT (OPTINEN ULOS) -portti on liitetty Clarett 2Pre USB:n OPTICAL IN (OPTINEN SISÄÄNTULO) -porttiin yhdellä TOSLINK-optisella kaapelilla. Molemmat laitteet on synkronoitava, jotta ääni kulkee puhtaasti ilman napsahduksia ja poksahduksia. Tämä voidaan saavuttaa valitsemalla ADAT kellolähteeksi Focusrite Control -ohjelmiston Device Settings (Laiteasetukset) -välilehdellä. Molemmat laitteet on asetettava samalle näytetaajuudelle.

Optisen portin käytön avulla toteutetut lisätulot voidaan reitittää Focusrite Controlin avulla täsmälleen samalla tavalla kuin muutkin tulot. Lisätulot voivat olla osa minkä tahansa muusikon kuulokemiksausta tarpeen mukaan.

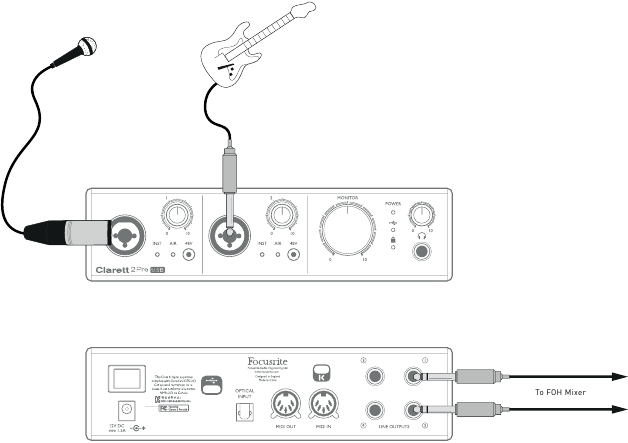

Clarett 2Pre USB:n käyttäminen lavamikrofonivahvistimena

Clarett 2Pre USB tallentaa automaattisesti Focusrite Control -asetukset laitteistoon. Tämän ominaisuuden avulla voit määrittää sen pariksi tuloja – mikrofoni, linja tai instrumentti – käytettäväksi itsenäisenä laitteena. Tämän avulla voit käyttää sitä lavalla live-ympäristössä, jossa tietokoneliitäntää ei tarvita, esimerkiksi.

Kuvassa olevassa esimerkissä mikrofoni ja kitara on liitetty Clarett 2Pre USB:n tuloihin; Lähdöt 1 ja 2 menevät pää-PA-järjestelmään. Esiintyjä voi säätää mikrofonin ja kitaran äänenvoimakkuutta erikseen etupaneelista.

FOCUSRITE CONTROL - YLEISKATSAUS

Focusrite Control on Clarett 2Pren kanssa käytettävä ohjelmistosovellus, jonka voi ladata osoitteesta focusrite.com/downloads. iOS-sovellus, joka mahdollistaa Focusrite Controlin WiFi-ohjauksen, on saatavilla Apple App Storesta.

Focusrite Controlin avulla voit luoda mukautetun monitorimiksauksen jokaiselle muusikolle ja määrittää kaikkien audiosignaalien reitityksen fyysisiin audioliitäntöihin. Näytetaajuuden ja kellolähteen valinta on myös mahdollista Focusrite Controlista.

Focusrite Controlilla on oma, erillinen käyttöopas, joka sisältää yksityiskohtaiset käyttöohjeet ohjelmiston kaikkiin osa-alueisiin. Tämä voidaan ladata osoitteesta: focusrite/downloads

CLARETT 2PRE USB -TEKNISET TIEDOT

Suorituskykytiedot

Konfiguraatio
Tulot	10: analoginen (2), ADAT (8)
Lähdöt	4: analoginen
Mikseri	Täysin määritettävissä oleva 14-in/4-out mikseri
Mukautetut miksaukset	10 mono
Suurin määrä mukautettuja miksaustuloja	18 mono
Digitaalinen suorituskyky
Tuetut näytetaajuudet	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Mikrofonitulot
Taajuusvaste	20 Hz - 35 kHz +/-0.5 dB (pienin vahvistus)
Dynaaminen alue	>119 dB pienimmällä vahvistuksella (A-painotettu)
THD+N	0.0009%
Kohina EIN	>-129 dB (A-painotettu)
Suurin tulotaso	+18 dBu (pienimmällä vahvistuksella)
Vahvistusalue	+57 dB
Linjatulot
Taajuusvaste	20 Hz - 35 kHz +/-0.5 dB (pienin vahvistus)
Dynaaminen alue	>119 dB
THD+N	0.001%
Suurin tulotaso	+26 dBu (pienimmällä vahvistuksella)
Vahvistusalue	+57 dB
Instrumenttiliitännät
Taajuusvaste	20 Hz - 35 kHz +/-0.5 dB (pienin vahvistus)
Dynaaminen alue	>118 dB
THD+N	0.001%
Suurin tulotaso	+14 dBu (pienimmällä vahvistuksella)
Vahvistusalue	+57 dB
Linja- ja monitorilähdöt
Dynaamisen alueen lähdöt (1-2)	119 dB
THD+N-lähdöt (1-2)	0.00075%
Suurin lähtötaso (0 dBFS) Balansoidut linja-/TRS-lähdöt	+18 dBu (pienimmällä vahvistuksella)
Kuulokelähdöt
Dynaaminen alue	>115 dB (A-painotettu)
THD+N	0.0008%
Suurin lähtötaso	+16 dBu

Fyysiset ja sähköiset ominaisuudet

Analogiset tulot
Liittimet	Combo XLR -liitännät: Mic/Line/Inst, etupaneelissa
Mic/Line-kytkentä	Automaattinen
Line/Instrument-kytkentä	Focusrite Controlin kautta
Phantom-virta	+48 V kytkimet jokaiselle tulolle
Analogiset lähdöt
Päälähdöt	4 x balansoitu ¼" TRS-liitäntää takapaneelissa
Stereokuulokelähtö	¼" TRS-liitäntä etupaneelissa
Päämonitorin lähtötason säätö	Etupaneelissa
Kuulokkeiden tasonsäätö	Etupaneelissa
Muut I/O
ADAT I/O	TOSLINK-optiset liittimet: 8 kanavaa taajuudella 44.1/48 kHz 4 kanavaa taajuudella 88.2/96 kHz
Dataliitin (Mac-tietokoneeseen)	1 x USB Type C™ -liitin
MIDI I/O	2 x 5-nastainen DIN-liitäntä
Paino ja mitat
L x S x K	210 mm x 161 mm x 55 mm / 8.27" x 6.34" x 2.17"
Paino	1.36 kg 3.00 lbs
