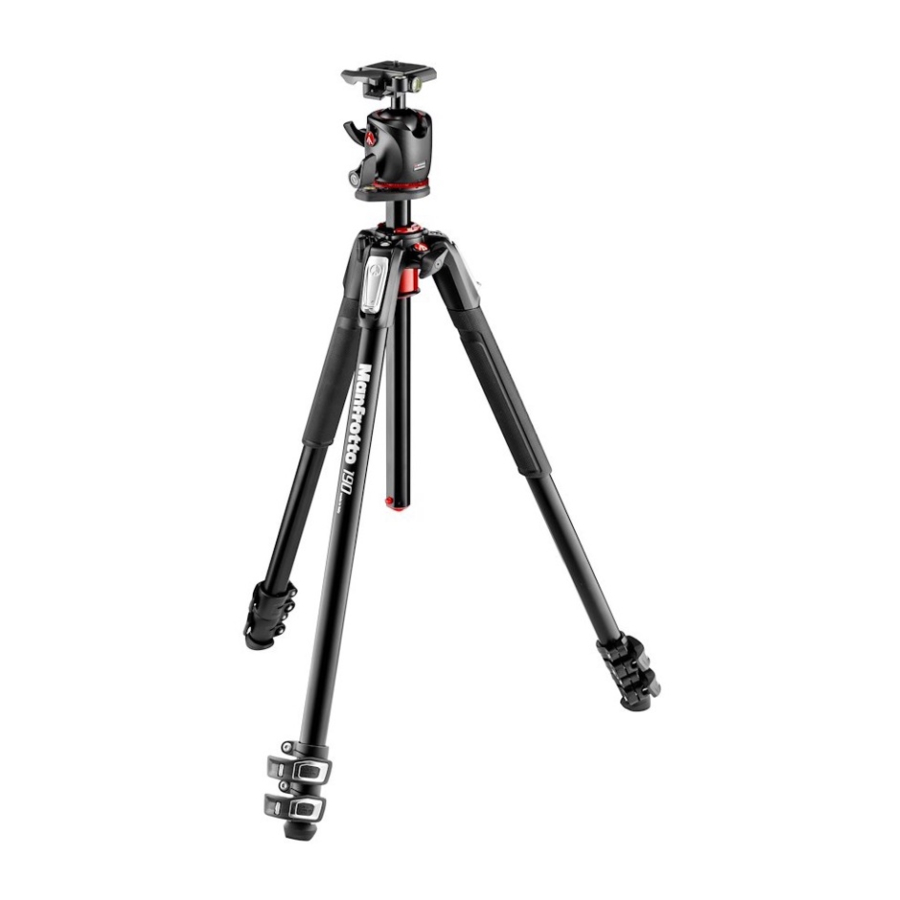

Manfrotto 190XPROB, 055XPROB - Jalustan käyttöohje

JOHDANTO

Suunniteltu ammattivalokuvaajille, tämä on erittäin monipuolinen jalusta, joka sopii erinomaisesti pienille ja keskikokoisille kameroille, digitaalisille tai perinteisille.

TÄRKEIMMÄT OMINAISUUDET

• Ainutlaatuinen liukuva keskiputki, jota voidaan käyttää joko pysty- tai vaakatasossa.
• Jokainen jalka voidaan asettaa itsenäisesti 4 eri kulmaan.
• Vesivaaka.
• Sarja jalkojen lämmittimiä

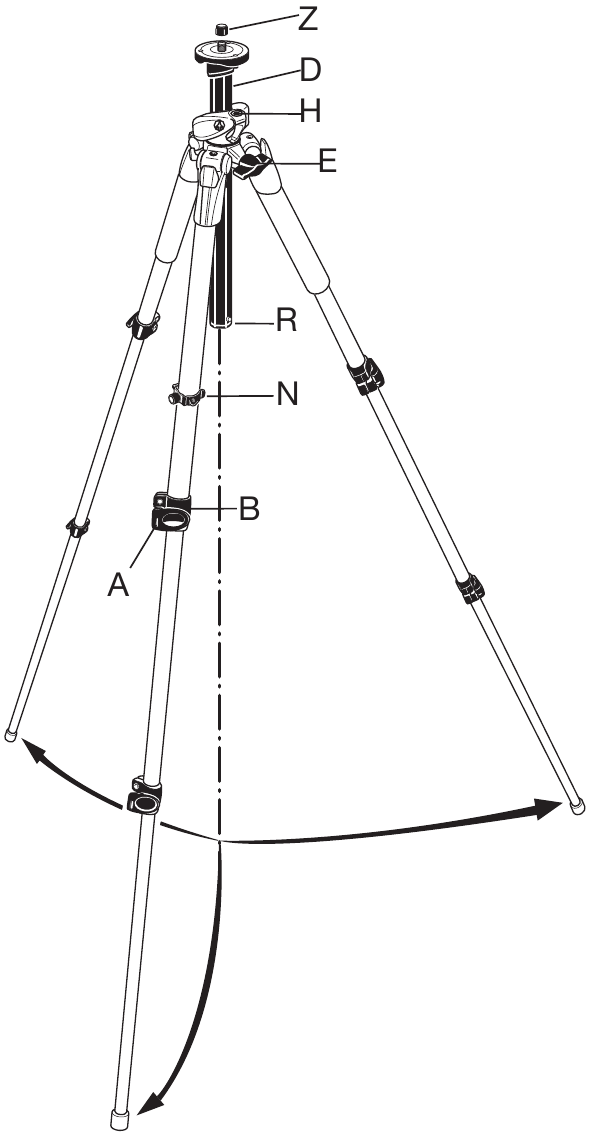

ASENNUS

Avaa jalustan 3 jalkaa.
Säädä jalustan korkeutta. Jokaisessa jalassa on teleskooppiset jatkeet, jotka voidaan vapauttaa kiertämällä vipua "A" lukituskauluksessa "B". Kun vaadittu korkeus on saavutettu, lukitse vipu "A".

TASOITUS

Jalustan mukana toimitetaan vesivaaka "H", jonka avulla voit tasoittaa jalustan.

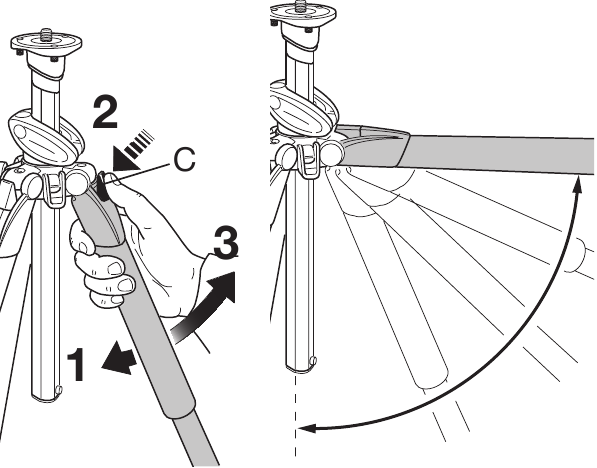

JALKAKULMAN SÄÄTÖ

Jokainen jalka voidaan asettaa 4 eri kulmaan. Muuta jalan kulmaa sulkemalla jalka hieman kohti keskiputkea ja paina lukituspainiketta "C" jalan yläosassa. Pidä painiketta painettuna, valitse uusi jalan kulma ja vapauta sitten painike "C" lukitaksesi sen paikalleen. Jokaisen jalan kulmaa voidaan säätää itsenäisesti kahdesta muusta jalasta. Viimeinen asento mahdollistaa lattiatason saavuttamisen.

KESKIPUTKEN KORKEUDEN SÄÄTÖ

Vapauta keskiputki "D" avaamalla nuppi "E" ja säädä putken korkeutta tarpeen mukaan.
Kiristä nuppi "E" lukitaksesi putken paikalleen.

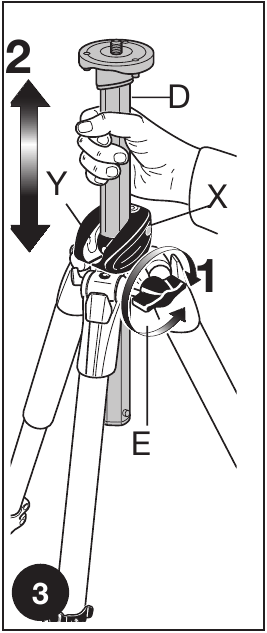

Huomautus: Paras lukitus saavutetaan kiertämällä keskiputkea "D", kunnes osat "X", "Y" ovat kohdakkain lukitusvivun "E" kanssa kuvan 3 mukaisesti.

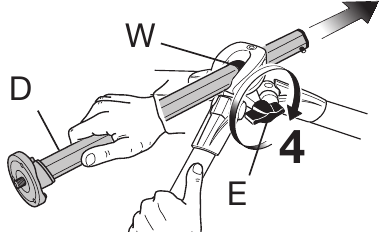

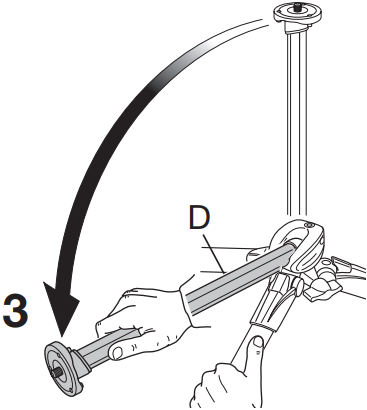

VAAKASUORA KESKIPUTKI

Liukuvaa keskiputkea voidaan käyttää myös vaakatasossa: tämä ei ainoastaan mahdollista kameran siirtämistä jalkojen asennosta, vaan se tarjoaa myös yksinkertaisimman tavan kuvata suoraan ylhäältä:

• avaa nuppi "E"

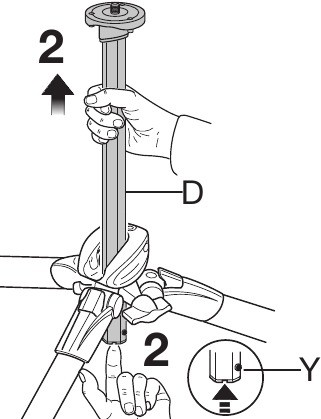

• paina painiketta "Y" ja samanaikaisesti nosta keskiputki "D" kokonaan ylös kuvan mukaisesti

• käännä 90° keskiputkea "D"

• liu'uta keskiputki "D" reikään "W" ja lukitse nuppi "E"

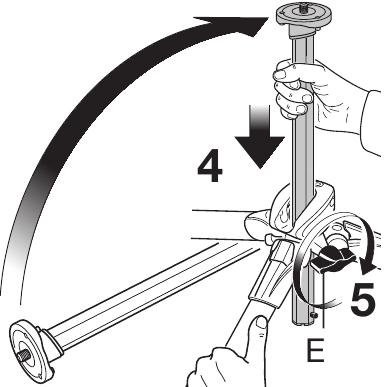

PYSTYSUORA KESKIPUTKI

Aseta keskiputki pystysuoraan seuraavasti:

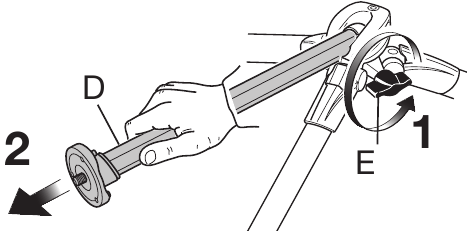

1. avaa nuppi "E" ja vedä keskiputki "D" kokonaan ulos kuvan mukaisesti

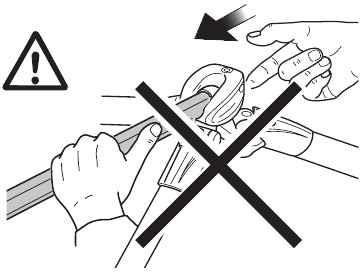

   OTA KÄTESI POIS KESKIPUTKESTA "D" välttääksesi sormesi puristumisen

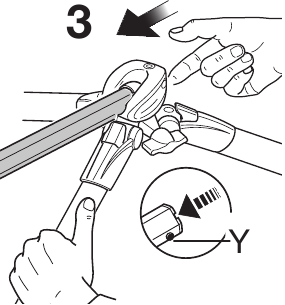

2. pidä toinen kätesi irti putkesta "D", paina painiketta "Y" yhdellä kädellä

3. pidä edelleen toinen kätesi irti, käännä samalla kädellä keskiputki "D" pystysuoraan kuvan mukaisesti


KAMERAPÄÄN ASENNUS JA IRROTUS

Irrota korkki "Z". Asenna kamerapää levylle keskiputken yläosassa 3/8" kiinnitysruuvin avulla (ruuvin pää myötäpäivään).

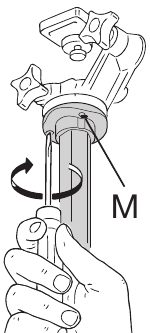

Nosta sitten keskiputkea ja kiristä pienellä ruuvimeisselillä kolme ruuvia "M" (toimitetaan irrallaan) päätä vasten varoen kiristämästä niitä liikaa. Tämä ainutlaatuinen ominaisuus toimii erityisen hyvin Manfrotto-päiden kanssa niiden erityisesti suunnitellun pohjan ansiosta, joka estää pään irtoamisen vahingossa. Irrota pää löysäämällä ruuvit "M" ja irrota pää putkesta vastapäivään).

HUOMAUTUS

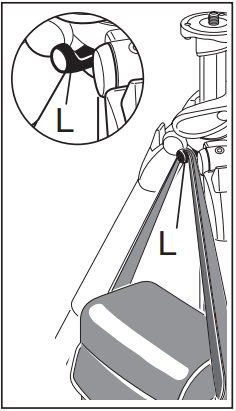

Ulkokäytössä, erityisesti tuulisissa olosuhteissa, on mahdollista vakauttaa jalusta: kiinnitä vastapaino (ei sisälly toimitukseen) renkaaseen "L"

KULJETUS

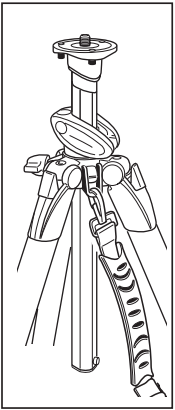

Jalustassa on ripustusrengas "T" valinnaista kantohihnaa varten

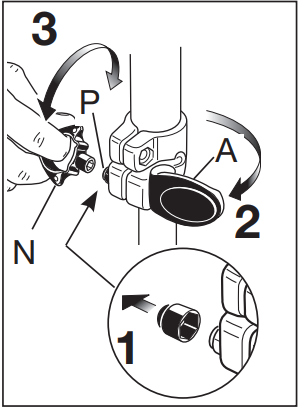

JALAN LUKITUKSEN KIRISTYKSEN SÄÄTÖ

Jos teleskooppiset jalkojen jatkeet liukuvat, vaikka lukitusvipua "A" on kiristetty, lukituksen kireyttä on säädettävä.

Toimi seuraavasti:

• irrota korkki "K"
• vapauta lukitusvipu "A"
• kierrä ruuvia "P" myötäpäivään käyttämällä mukana toimitettua erikoisavainta "N" yhdellä jalustan jaloista.

Yleensä kolmasosa kierrosta riittää oikean lukituskireyden saavuttamiseksi.

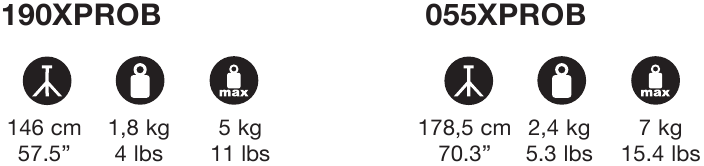

MITAT JA PAINO
