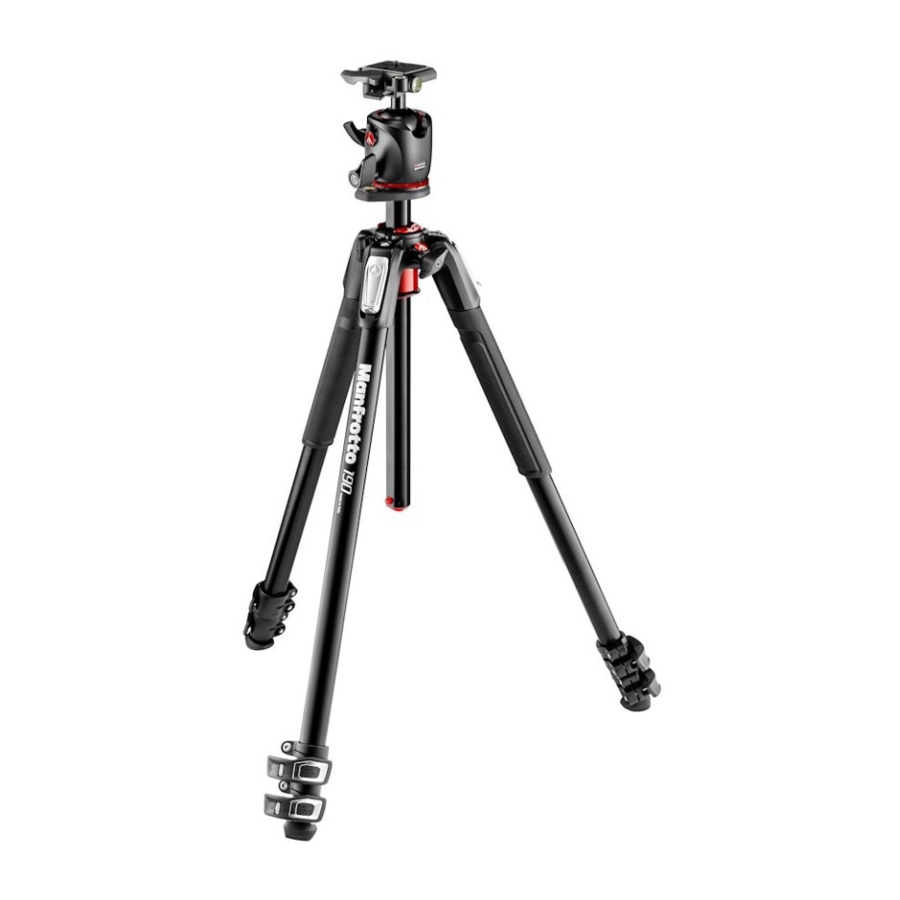

Manfrotto 190XPROB, 055XPROB - Ръководство за триножник

ВЪВЕДЕНИЕ

Проектиран за професионални фотографи, това е изключително универсален триножник, идеален за малки и средни форматни камери, дигитални или конвенционални.

ОСНОВНИ ХАРАКТЕРИСТИКИ

• Уникална плъзгаща се централна колона, която може да бъде оперирана във вертикална или хоризонтална равнина.
• Всеки крак може да бъде настроен независимо на 4 ъгъла на разтваряне.
• Воден нивелир.
• Комплект от два нагревателя за крака

НАСТРОЙКА

Отворете 3-те крака на триножника.
За да регулирате височината на триножника, всеки крак има телескопични удължители, които могат да бъдат освободени чрез завъртане на лоста "A" на заключващата яка "B". Когато се достигне необходимата височина, заключете лоста "A".

НИВЕЛИРАНЕ

Триножникът е снабден с воден нивелир "H", за да можете да нивелирате триножника.

РЕГУЛИРАНЕ НА ЪГЪЛА НА КРАКАТА

Всеки крак може да бъде настроен на 4 ъгъла на разтваряне. За да промените ъгъла на крака, затворете крака леко към централната колона и натиснете надолу заключващия бутон "C" в горната част на крака. Докато държите бутона натиснат, изберете новия ъгъл на крака и след това освободете бутона "C", за да заключите в позиция. Ъгълът на всеки крак може да се регулира независимо от другите два крака. Последната позиция позволява да се постигне нивото на пода.

РЕГУЛИРАНЕ НА ВИСОЧИНАТА НА ЦЕНТРАЛНАТА КОЛОНА

За да освободите централната колона "D", отключете копчето "E" и регулирайте височината на колоната според нуждите.
Затегнете копчето "E", за да заключите колоната в позиция.
Забележка: Най-доброто заключване се постига чрез завъртане на централната колона "D", докато частите "X", "Y" се подравнят със заключващия лост "E", както е показано на фигура 3.

ХОРИЗОНТАЛНА ЦЕНТРАЛНА КОЛОНА

Плъзгащата се централна колона може да се използва и в хоризонталната равнина: това не само позволява камерата да бъде отместена от позицията на краката, но и осигурява най-простия възможен начин за снимане директно отгоре:

• отключете копчето "E"

• натиснете бутона "Y" и, в същото време, повдигнете централната колона "D" напълно, както е показано

• завъртете на 90° централната колона "D"

• плъзнете централната колона "D" в отвора "W" и заключете копчето "E"


ВЕРТИКАЛНА ЦЕНТРАЛНА КОЛОНА

За да настроите централната колона във вертикално положение, направете следното:

1. отключете копчето "E" и издърпайте напълно централната колона "D", както е показано на фигурата

   МАХНЕТЕ РЪКАТА СИ ОТ ЦЕНТРАЛНАТА КОЛОНА "D", за да избегнете прищипване на пръста си

2. като държите другата си ръка далеч от колоната "D", натиснете бутона "Y" с една ръка

3. все още държейки другата си ръка далеч, със същата ръка завъртете централната колона "D" във вертикално положение, както е показано


МОНТИРАНЕ И ДЕМОНТИРАНЕ НА ГЛАВА ЗА КАМЕРА

Премахнете капачката "Z". Монтирайте главата на камерата върху плочата в горната част на централната колона чрез 3/8" монтажен винт (завъртете главата на винта по посока на часовниковата стрелка).
След това повдигнете централната колона и с малка отвертка затегнете трите фиксиращи винта "M" (доставени немонтирани) към основата на главата, като внимавате да не ги насилвате. Тази уникална функция работи особено добре с глави Manfrotto поради специално проектираната основа, която предотвратява случайното развиване на главата. За да премахнете главата, разхлабете фиксиращите винтове "M" и развийте главата от колоната обратно на часовниковата стрелка).

ЗАБЕЛЕЖКА
За употреба на открито, особено при ветровити условия, е възможно да се стабилизира триножникът: закачете противотежест (не е доставена) върху пръстена "L"

ТРАНСПОРТИРАНЕ

Триножникът има висящ пръстен "T" за допълнителна презрамка за носене

РЕГУЛИРАНЕ НА НАПРЕЖЕНИЕТО НА ЗАКЛЮЧВАНЕ НА КРАКАТА

Ако телескопичните удължители на краката се плъзгат дори след като сте затегнали заключващия лост "A", напрежението на заключване ще трябва да се регулира.

За да направите това:

• премахнете капачката "K"
• освободете заключващия лост "A"
• завъртете винта "P" по посока на часовниковата стрелка, като използвате специалния ключ "N", предоставен на един от краката на триножника.

Обикновено една трета от оборота ще бъде достатъчна, за да се постигне правилното напрежение на заключване.

РАЗМЕРИ И ТЕГЛО
