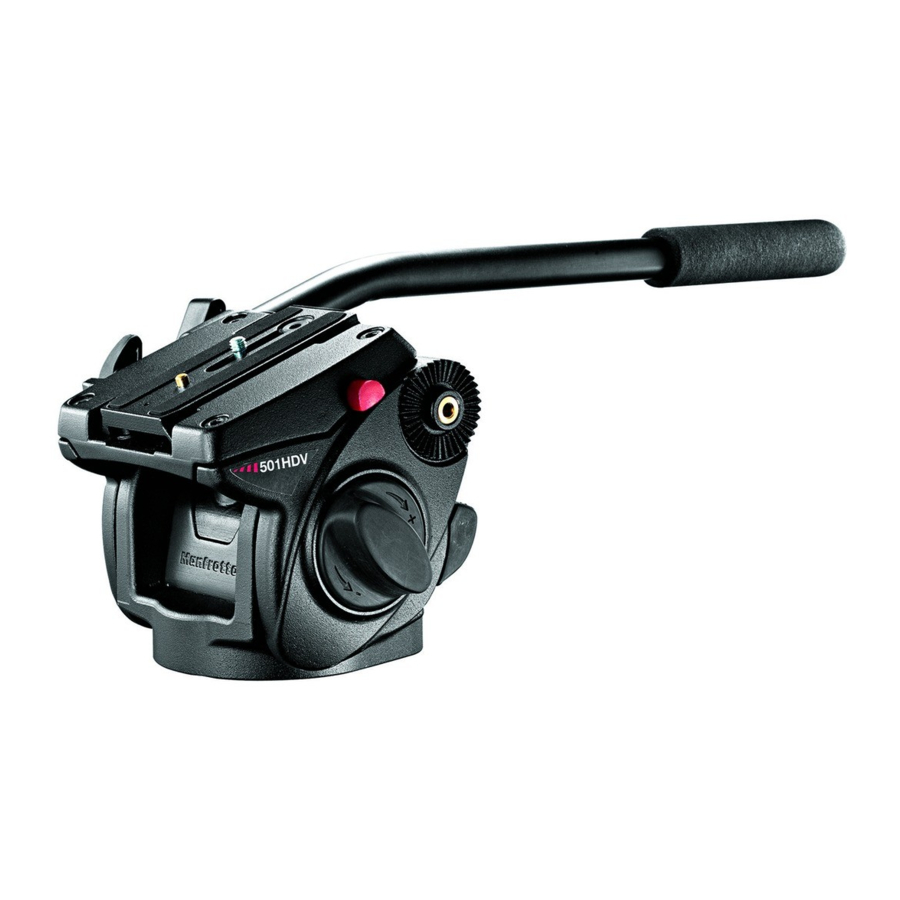

Manfrotto 501HDV - Ръководство за триножник

ВЪВЕДЕНИЕ

Проектиран за цифрови ENG и DVD видеокамери и използването на телескопи за товари до 6 кг.

ОСНОВНИ ХАРАКТЕРИСТИКИ

• Плъзгаща се плоча за бързо освобождаване за балансиране на видеокамерата с вторична предпазна ключалка
• 1/4"W и 3/8"W винт за камера и VHS щифт
• 3/8" женска връзка за триножник
• Допълнителен контрол на триенето при PAN и TILT
• Pan bar (панорамен лост) може да се монтира отляво или отдясно
• Воден нивелир за фино нивелиране
• Система за противотежест за товар от прибл. 2,5 кг/5,5 lbs

НАСТРОЙКА

Главата 501HDV се доставя с телескопичния pan bar (панорамен лост) "A" в разглобено състояние. Може да се монтира от двете страни на главата, като се развие копчето "D" и се завие с отливката "E" в отвора "F".

СГЛОБЯВАНЕ НА ГЛАВАТА ВЪРХУ ТРИНОЖНИКА

Сглобете главата на триножника, като използвате 3/8" женска резба "G". Горната плоча на триножниците Manfrotto е оборудвана с три фиксиращи винта "H", които се захващат към основата на главата, за да осигурят ефективно и сигурно заключване.

ПРЕМАХВАНЕ НА ПЛОЧАТА ЗА БЪРЗО ОСВОБОЖДАВАНЕ ОТ ГЛАВАТА

Извадете плочата "L", като освободите заключващото копче "M", докато натискате бутона "N" едновременно, както е показано на фигура 2.

СГЛОБЯВАНЕ НА ВИДЕОКАМЕРАТА ВЪРХУ ПЛОЧАТА

Главата (фиг. 1) се доставя с 1/4" винт за камера "K" и 3/8" винт за камера "S" върху плочата "L"

За да премахнете винта, който не се използва, процедирайте както следва (фиг. 2)

• леко натиснете гумената капачка "Q" с пръст
• премахнете винта, който не се използва
• върнете капачката, за да предотвратите загубата на винта

ЗАБЕЛЕЖКА
Главата е снабдена с резбован корпус за винта, който не се използва (отвор за 3/8" винт "Z" и отвор за 1/4" винт "R" - фиг. 1)

Фиксирайте видеокамерата върху плочата "L" (фиг. 3), като завиете винта за камера 1/4" "K" или 3/8" винт "S" в резбования отвор на видеокамерата БЕЗ ДА ПРИЛАГАТЕ СИЛА (използвайки например монета).

Ако видеокамерата има отвор за защита от завъртане, поставете щифта "P" (фиг. 2) в отвора, преди да завиете винта за камерата.

Преди да заключите напълно, подравнете обектива на видеокамерата с маркировката "LENS" на плочата за камера "L".

МОНТИРАНЕ НА ВИДЕОКАМЕРАТА НА ГЛАВАТА

Поставете плочата за камера "L", както е показано на фигура 4, върху главата, докато заключващият бутон "N" щракне.

Дръжте видеокамерата по време на следващата операция, за да предотвратите плъзгането ѝ назад и напред.

• Намерете балансиращата точка за хоризонтално разположената видеокамера:
• Нивелирайте главата на триножника (можете да използвате триножници с плоска връзка или нивелираща купа), като използвате водния нивелир "J" (фиг. 1)
• При отключено заключващо копче "U" (фиг. 5) и контрол на триенето "T" (фиг. 7) на минимум, плъзнете видеокамерата, докато намерите точката на равновесие (фиг. 5 и 6)

• Заключете плочата "L" (фиг. 7) в достигнатата позиция, като завиете заключващото копче "M"


ПРЕМАХВАНЕ НА ВИДЕОКАМЕРАТА ОТ ГЛАВАТА

Всеки път, когато видеокамерата трябва да бъде премахната от главата, дръжте камерата здраво в едната ръка, докато задействате заключващия лост "M" и предпазния бутон "N" с другата ръка.

УПОТРЕБА

За да използвате главата правилно, нивелирайте главата на триножника (можете да използвате триножници с плоска връзка или нивелираща купа), като използвате водния нивелир "J" (фиг. 9)

Главата разполага с 360° панорама и вертикален наклон (+90°/-60°), които се контролират с помощта на pan bar (панорамен лост) "A"

• Панорамното движение може да бъде заключено с помощта на копчето "V" и има регулируем допълнителен контрол на триенето: завинтването на копчето "X" увеличава триенето.
• Наклоненото движение може да бъде заключено с помощта на копчето "U" и има регулируем допълнителен контрол на триенето: завинтването на копчето "T" увеличава триенето.
• Главата е снабдена с пружинна система за противотежест "B" (ON/OFF), която помага за поддържане на теглото на камерата.

Главата може да се използва със или без система за противотежест.

Забележка: Положението на заключващите копчета "M" (фиг. 7) и "V" (фиг. 9) може да бъде променено чрез развиване на винта в края на копчето, с инструмент 2,5 мм (не е доставен), изваждане на копчето и повторно поставяне, завъртяно на 1/6 от оборота в по-удобна позиция.
