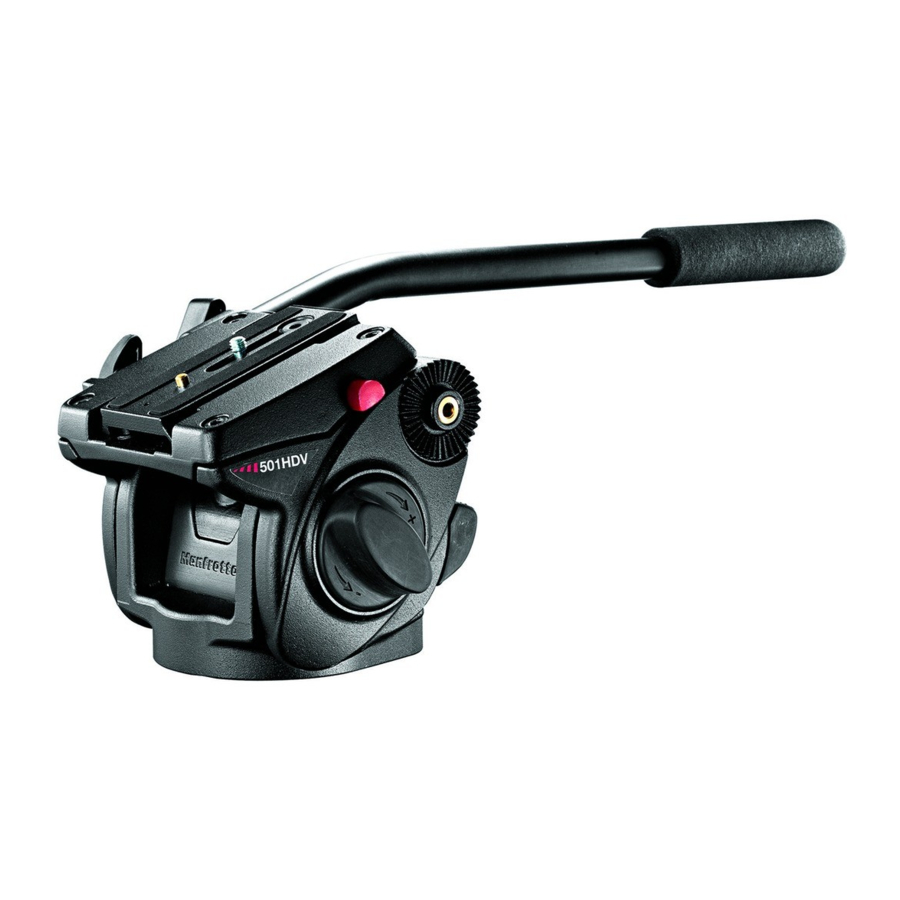

Manfrotto 501HDV - Manual do Tripé

INTRODUÇÃO

Concebido para câmaras de vídeo digitais ENG e DVD e para a utilização de telescópios para cargas até 6kg.

CARACTERÍSTICAS PRINCIPAIS

• Prato deslizante de libertação rápida para equilibrar a câmara de vídeo com fecho de segurança secundário
• Parafuso de câmara de 1/4"W e 3/8"W e pino VHS
• Fixação de tripé fêmea de 3/8"
• Controlo de fricção PAN e TILT adicional
• A barra panorâmica pode ser montada à esquerda ou à direita
• Nível de bolha para nivelamento fino
• Sistema de contrabalanço para uma carga de aprox. 2,5kg/5,5 lbs

CONFIGURAÇÃO

A cabeça 501HDV é fornecida com a barra panorâmica telescópica "A" desmontada. Pode ser montada em qualquer um dos lados da cabeça desaparafusando o botão "D" e aparafusando-o com a peça fundida "E" no orifício "F".

MONTAGEM DA CABEÇA NO TRIPÉ

Monte a cabeça no tripé utilizando a rosca fêmea de 3/8" "G". A placa superior dos tripés Manfrotto está equipada com três parafusos de fixação "H" que prendem contra a base da cabeça para garantir um bloqueio eficaz e seguro.

REMOVER A PLACA DE LIBERTAÇÃO RÁPIDA DA CABEÇA

Extraia a placa "L" libertando o botão de bloqueio "M" enquanto pressiona o botão "N" ao mesmo tempo, conforme mostrado na figura 2.

MONTAGEM DA CÂMARA DE VÍDEO NA PLACA

A cabeça (fig. 1) é fornecida com o parafuso de câmara de 1/4" "K" e o parafuso de câmara de 3/8" "S" na placa "L"

Para remover o parafuso não utilizado, proceda da seguinte forma (fig. 2)

• pressione ligeiramente a tampa de borracha "Q" com o dedo
• remova o parafuso não utilizado
• reposicione a tampa para evitar que o parafuso se perca

NOTA
A cabeça é fornecida com alojamento roscado para o parafuso não utilizado (orifício para parafuso de 3/8" "Z" e orifício para parafuso de 1/4" "R" - fig. 1)

Fixe a câmara de vídeo na placa "L" (fig. 3) aparafusando o parafuso de câmara de 1/4" "K" ou o parafuso de 3/8" "S" no orifício roscado da câmara de vídeo SEM APLICAR FORÇA (utilizando, por exemplo, uma moeda).

Se a câmara de vídeo tiver um orifício para anti-rotação, insira o pino "P" (fig. 2) no orifício antes de aparafusar o parafuso da câmara.

Antes de bloquear totalmente, alinhe a lente da câmara de vídeo com a marca "LENS" na placa da câmara "L".

MONTAGEM DA CÂMARA DE VÍDEO NA CABEÇA

Insira a placa da câmara "L" conforme mostrado na figura 4 na parte superior da cabeça até que o botão de bloqueio "N" faça clique.

Segure a câmara de vídeo durante a seguinte operação para evitar que ela escorregue para trás e para a frente.

• Encontre o ponto de equilíbrio para a câmara de vídeo posicionada horizontalmente:
• Nivele a cabeça no tripé (pode utilizar tripés com fixação plana ou taça de nivelamento) utilizando o nível de bolha "J" (fig. 1)
• Com o botão de bloqueio "U" (fig. 5) desbloqueado e o controlo de fricção "T" (fig. 7) no mínimo, deslize a câmara de vídeo até encontrar o ponto de equilíbrio (fig. 5 e 6)

• Bloqueie a placa "L" (fig. 7) na posição alcançada aparafusando o botão de bloqueio "M"


REMOVER A CÂMARA DE VÍDEO DA CABEÇA

Sempre que a câmara de vídeo precisar de ser removida da cabeça, segure a câmara com segurança numa mão enquanto opera a alavanca de bloqueio "M" e o botão de segurança "N" com a outra mão.

UTILIZAÇÃO

Para utilizar a cabeça corretamente, nivele a cabeça no tripé (pode utilizar tripés com fixação plana ou taça de nivelamento) utilizando o nível de bolha "J" (fig. 9)

A cabeça possui rotação panorâmica de 360° e inclinação vertical (+90°/-60°) que são controladas utilizando a barra panorâmica "A"

• O movimento panorâmico pode ser bloqueado utilizando o botão "V" e tem um controlo de fricção adicional ajustável: aparafusando o botão "X" a fricção aumenta.
• O movimento de inclinação pode ser bloqueado utilizando o botão "U" e tem um controlo de fricção adicional ajustável: aparafusando o botão "T" a fricção aumenta.
• A cabeça é fornecida com um sistema de contrabalanço com mola "B" (ON/OFF) para ajudar a suportar o peso da câmara.

A cabeça pode ser utilizada com ou sem sistema de contrabalanço.

Nota: A posição dos botões de bloqueio "M" (fig. 7) e "V" (fig. 9) pode ser modificada desaparafusando o parafuso na extremidade do botão, com uma ferramenta de 2,5mm (não fornecida), extraindo o botão e reinserindo-o rodado 1/6 de volta numa posição mais confortável.
