Manfrotto 501HDV - Statiefhandleiding

INTRODUCTIE

Ontworpen voor digitale ENG- en DVD-camcorders en het gebruik van telescopen voor een belasting tot 6 kg.

BELANGRIJKSTE KENMERKEN

• Snelkoppelingsplaat voor het in evenwicht brengen van de camcorder met secundaire veiligheidsvergrendeling
• 1/4"W en 3/8"W cameraschroef en VHS-pin
• 3/8" vrouwelijke statiefaansluiting
• Extra PAN- en TILT-wrijvingsregeling
• Panoramastang kan links of rechts worden gemonteerd
• Waterpas voor fijn nivellering
• Contragewichtsysteem voor een belasting van ca. 2,5 kg

INSTALLATIE

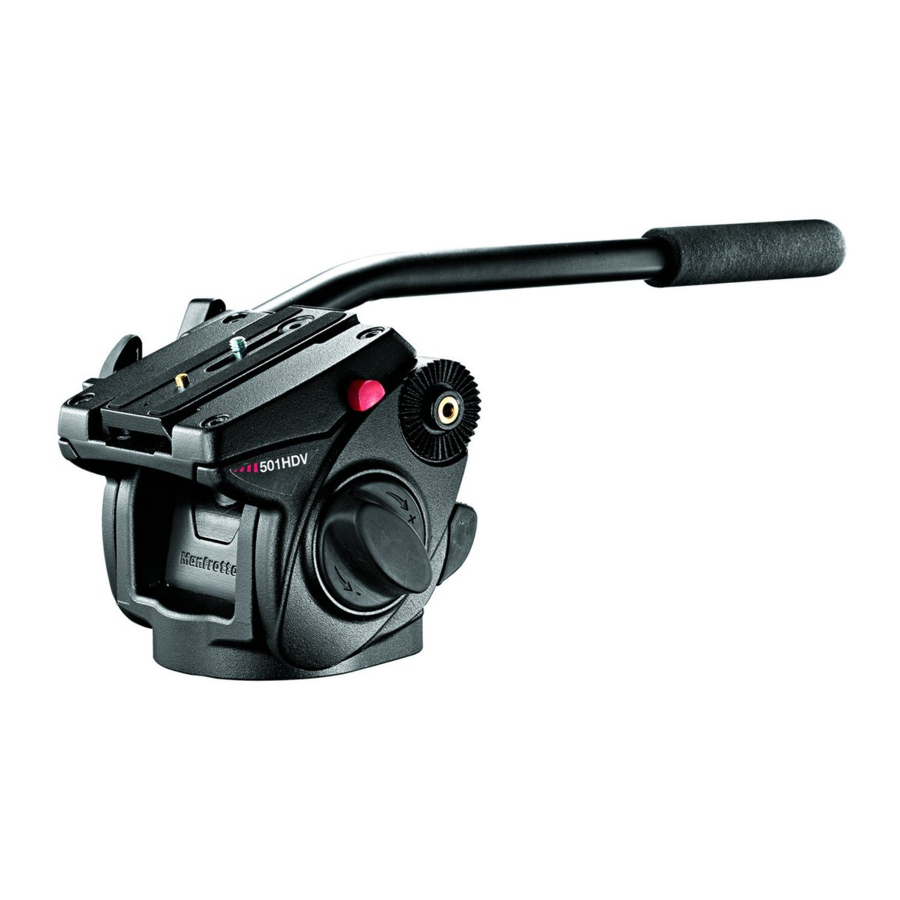

De 501HDV-kop wordt geleverd met de telescopische panoramastang "A" gedemonteerd. Deze kan aan beide zijden van de kop worden gemonteerd door knop "D" los te schroeven en deze met het gietstuk "E" op het gat "F" te schroeven.

KOP OP STATIEF MONTEREN

Monteer de kop op het statief met behulp van 3/8" binnendraad "G". De bovenplaat op Manfrotto-statieven is uitgerust met drie stelschroeven "H" die tegen de basis van de kop klemmen om een effectieve en veilige vergrendeling te garanderen.

SNELKOPPELINGSPLAAT VAN KOP VERWIJDEREN

Trek plaat "L" eruit door de vergrendelknop "M" los te maken terwijl u tegelijkertijd op knop "N" drukt, zoals weergegeven in figuur 2.

CAMCORDER OP PLAAT MONTEREN

De kop (fig. 1) wordt geleverd met 1/4" cameraschroef "K" en 3/8" cameraschroef "S" op de plaat "L"

Om de niet-gebruikte schroef te verwijderen, gaat u als volgt te werk (fig. 2)

• druk de rubberen dop "Q" lichtjes in met uw vinger
• verwijder de niet-gebruikte schroef
• plaats de dop terug om te voorkomen dat de schroef verloren gaat

OPMERKING
De kop is voorzien van een schroefdraadbehuizing voor de niet-gebruikte schroef (gat voor 3/8" schroef "Z" en gat voor 1/4" schroef "R" - fig. 1)

Bevestig de camcorder op plaat "L" (fig. 3) door cameraschroef 1/4" schroef "K" of 3/8" schroef "S" in het schroefdraadgat van de camcorder te schroeven ZONDER KRACHT TE GEBRUIKEN (bijvoorbeeld met een munt).

Als de camcorder een gat heeft voor anti-rotatie, steekt u de pin "P" (fig. 2) in het gat voordat u de cameraschroef vastschroeft.

Lijn, voordat u volledig vergrendelt, de camcorderlens uit met de markering "LENS" op de cameraplaat "L".

DE CAMCORDER OP DE KOP MONTEREN

Steek de cameraplaat "L" zoals weergegeven in figuur 4 bovenop de kop totdat de vergrendelknop "N" klikt.

Houd de camcorder vast tijdens de volgende handeling om te voorkomen dat deze naar achteren en naar voren glijdt.

• Zoek het balanspunt voor de horizontaal geplaatste camcorder:
• Zet de kop waterpas op het statief (u kunt zowel statieven met platte bevestiging als nivelleerkom gebruiken) met behulp van de waterpas "J" (fig. 1)
• Met de vergrendelknop "U" (fig. 5) ontgrendeld en de wrijvingsregeling "T" (fig. 7) op minimum, schuift u de camcorder totdat u het evenwichtspunt vindt (fig. 5 en 6)

• Vergrendel de plaat "L" (fig. 7) in de bereikte positie door de vergrendelknop "M" vast te schroeven


DE CAMCORDER VAN DE KOP VERWIJDEREN

Wanneer de camcorder van de kop moet worden verwijderd, houdt u de camera stevig in één hand terwijl u de vergrendelingshendel "M" en de veiligheidsknop "N" met de andere hand bedient.

GEBRUIK

Om de kop correct te gebruiken, zet u de kop waterpas op het statief (u kunt zowel statieven met platte bevestiging als nivelleerkom gebruiken) met behulp van de waterpas "J" (fig. 9)

De kop heeft een 360° pan en verticale tilt (+90°/-60°) die worden bediend met behulp van de panoramastang "A"

• De pannenbeweging kan worden vergrendeld met behulp van de knop "V" en heeft een extra instelbare wrijvingsregeling: door aan de knop "X" te draaien, neemt de wrijving toe.
• De kantelbeweging kan worden vergrendeld met behulp van de knop "U" en heeft een extra instelbare wrijvingsregeling: door aan de knop "T" te draaien, neemt de wrijving toe.
• De kop is voorzien van een veerbelast contragewichtsysteem "B" (ON/OFF (AAN/UIT)) om het gewicht van de camera te helpen dragen.

De kop kan met of zonder contragewichtsysteem worden gebruikt.

Opmerking: De positie van de vergrendelknoppen "M" (fig. 7) en "V" (fig. 9) kan worden gewijzigd door de schroef aan de rand van de knop los te schroeven met een 2,5 mm gereedschap (niet meegeleverd), de knop eruit te trekken en deze 1/6 slag gedraaid terug te plaatsen in een comfortabelere positie.
