Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Tripods Manual

INTRODUCTIE

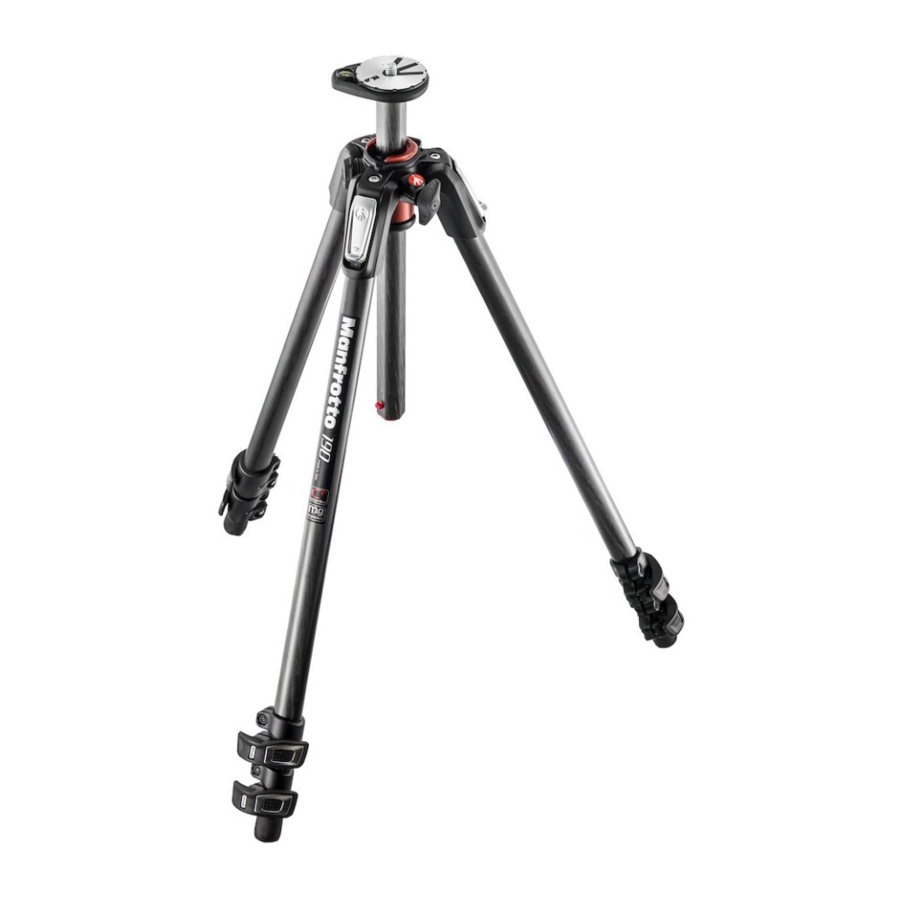

Deze uiterst veelzijdige tripod is ontworpen voor de professionele fotograaf en is ideaal voor kleine en middelgrote camera's, digitaal of conventioneel type.

INSTRUCTIES

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

BELANGRIJKSTE KENMERKEN:

• Een unieke verschuifbare middenkolom die in een verticaal of horizontaal vlak kan worden bediend.
• Elke poot kan onafhankelijk worden ingesteld op 4 spreidingshoeken.
• Waterpas.

INSTALLATIE

1. Open de 3 tripod poten.
2. Om de hoogte van de tripod aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door de hendel "A" op de vergrendelingskraag "B" te draaien.
3. Wanneer de gewenste hoogte is bereikt, vergrendelt u de hendel "A".

WATERPAS ZETTEN

De tripod wordt geleverd met een waterpas "H" zodat u de tripod waterpas kunt zetten.

HOEKVERSTELLING VAN DE POTEN

Elke poot kan worden ingesteld op 4 spreidingshoeken. Om de hoek van een poot te wijzigen, sluit u de poot iets naar de middenkolom en drukt u op de vergrendelingsknop "C" aan de bovenkant van de poot. Terwijl u de knop ingedrukt houdt, selecteert u de nieuwe poothoek en laat u vervolgens de knop "C" los om hem in de juiste positie te vergrendelen. De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast. Met de laatste positie kunt u de vloer bereiken.

HOOGTEVERSTELLING MIDDENKOLOM

1. Om de middenkolom "D" los te maken, ontgrendelt u de knop "E" en past u de hoogte van de kolom naar wens aan.
2. Draai de knop "E" vast om de kolom in de juiste positie te vergrendelen.

Opmerking: De beste vergrendeling wordt bereikt door de middenkolom "D" te draaien totdat de onderdelen "X", "Y" zijn uitgelijnd met de vergrendelingshendel "E" zoals weergegeven in figuur 3.

HORIZONTALE MIDDENKOLOM

De verschuifbare middenkolom kan ook in het horizontale vlak worden gebruikt: hierdoor kan de camera niet alleen worden verschoven ten opzichte van de positie van de poten, maar biedt het ook de eenvoudigste manier om recht van bovenaf te fotograferen:

• ontgrendel knop "E" (4.1)
• druk op knop "Y" en til tegelijkertijd de middenkolom "D" volledig op zoals weergegeven in figuur 4.2
• draai de middenkolom "D" 90° zie afb. 4.3
• schuif de middenkolom "D" in het gat "W" en vergrendel de knop "E" (afb. 4.4)

VERTICALE MIDDENKOLOM

Om de middenkolom in verticale positie te plaatsen, gaat u als volgt te werk:

1. ontgrendel knop "E" en trek de middenkolom volledig uit "D" zoals weergegeven in figuur 5.1
   HAAL UW HAND VAN DE MIDDENKOLOM "D" OM TE VOORKOMEN DAT U UW VINGER KNEEPT (zie afb. 5.2)

2. houd uw andere hand vrij van kolom "D" en druk met één hand op knop "Y" (5.3)
3. houd uw andere hand nog steeds vrij en draai met dezelfde hand de middenkolom "D" in een verticale positie, zie afb. 5.4

EEN CAMERAHOOFD MONTEREN EN VERWIJDEREN

Verwijder de dop "Z" (afb. 1)
Monteer de camerakop op de plaat aan de bovenkant van de middenkolom via de 3/8" montageschroef (schroefkop met de klok mee). Til vervolgens de middenkolom op en draai met een kleine schroevendraaier de drie stelschroeven "M" (ongemonteerd meegeleverd) tegen de basis van de kop vast, en pas op dat u ze niet forceert. Deze unieke functie werkt vooral goed met Manfrotto-koppen vanwege de speciaal ontworpen basis, die voorkomt dat de kop per ongeluk losraakt. Om de kop te verwijderen, draait u de stelschroeven "M" los en schroeft u de kop tegen de klok in van de kolom.

OPMERKING

Voor gebruik buitenshuis, vooral bij winderige omstandigheden, is het mogelijk om de tripod te stabiliseren: haak een contragewicht (niet meegeleverd) aan de ring "L"

TRANSPORT

De tripod heeft een ophangring "T" voor een optionele draagriem

SPANNINGSAANPASSING POOTVERGRENDELING

Als de telescopische pootverlengstukken slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast.

Om dit te doen:

• verwijder dop "K"
• maak de vergrendelingshendel "A" los
• draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die op een van de tripod poten is meegeleverd.

Normaal gesproken is een derde slag voldoende om de juiste vergrendelingsspanning te bereiken.

ONDERHOUD

Om de vergrendelingskraag "B" (afb. 1) te vervangen, gebruikt u een TORX-sleutel nummer 25 (niet meegeleverd bij het product).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Tripods Manual
