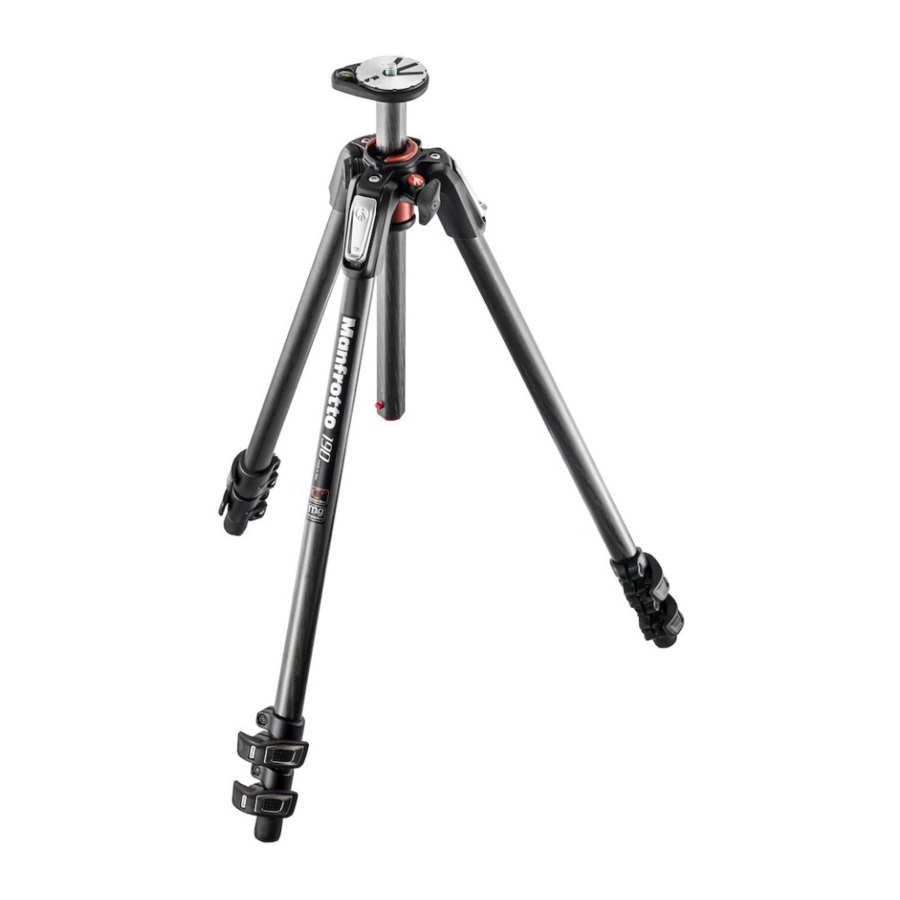

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Trikojų vadovas

ĮVADAS

Sukurtas profesionaliems fotografams, šis trikojis yra itin universalus, idealus mažo ir vidutinio formato kameroms, skaitmeninio ar įprasto tipo.

INSTRUKCIJOS

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

PAGRINDINĖS SAVYBĖS:

• Unikali slankiojanti centrinė kolona, kuri gali būti naudojama vertikalioje arba horizontalioje plokštumoje.
• Kiekviena koja gali būti nustatyta 4 skirtingais išskleidimo kampais.
• Gulsčiukas.

PARUOŠIMAS

1. Atidarykite 3 trikojo kojas.
2. Norėdami reguliuoti trikojo aukštį, kiekviena koja turi teleskopinius prailginimus, kuriuos galima atlaisvinti pasukant svirtį "A" ant fiksavimo žiedo "B".
3. Kai pasiekiamas reikiamas aukštis, užfiksuokite svirtį "A".

LYGIAVIMAS

Trikojis tiekiamas su gulsčiuku "H", kad galėtumėte išlyginti trikojį.

KOJOS KAMPO REGULIAVIMAS

Kiekviena koja gali būti nustatyta 4 skirtingais išskleidimo kampais. Norėdami pakeisti kojos kampą, šiek tiek užlenkite koją link centrinės kolonos ir paspauskite fiksavimo mygtuką "C" kojos viršuje. Laikydami mygtuką nuspaustą, pasirinkite naują kojos kampą ir atleiskite mygtuką "C", kad užfiksuotumėte padėtį. Kiekvienos kojos kampas gali būti reguliuojamas nepriklausomai nuo kitų dviejų kojų. Paskutinė padėtis leidžia pasiekti grindų lygį.

CENTRINĖS KOLONOS AUKŠČIO REGULIAVIMAS

1. Norėdami atlaisvinti centrinę koloną "D", atsukite rankenėlę "E" ir sureguliuokite kolonos aukštį pagal poreikį.
2. Priveržkite rankenėlę "E", kad užfiksuotumėte koloną padėtyje.

Pastaba: Geriausias fiksavimas pasiekiamas pasukant centrinę koloną "D", kol dalys "X", "Y" susilygiuoja su fiksavimo svirtimi "E", kaip parodyta 3 paveiksle.

HORIZONTALIOJI CENTRINĖ KOLONA

Slankiojanti centrinė kolona taip pat gali būti naudojama horizontalioje plokštumoje: tai ne tik leidžia kamerą atitolinti nuo kojų padėties, bet ir suteikia paprasčiausią būdą fotografuoti tiesiai iš viršaus:

• atsukite rankenėlę "E" (4.1)
• paspauskite mygtuką "Y" ir tuo pačiu metu, visiškai pakelkite centrinę koloną "D", kaip parodyta 4.2 paveiksle
• pasukite 90° centrinę koloną "D", žr. 4.3 pav.
• įstumkite centrinę koloną "D" į skylę "W" ir užfiksuokite rankenėlę "E" (4.4 pav.)

VERTIKALIOJI CENTRINĖ KOLONA

Norėdami nustatyti centrinę koloną vertikalioje padėtyje, atlikite šiuos veiksmus:

1. atsukite rankenėlę "E" ir visiškai ištraukite centrinę koloną "D", kaip parodyta 5.1 paveiksle
   ATITRAUKITE RANKĄ NUO CENTRINĖS KOLONOS "D", kad neprispaustumėte piršto (žr. 5.2 pav.)

2. laikydami kitą ranką atokiau nuo kolonos "D", viena ranka paspauskite mygtuką "Y" (5.3)
3. vis dar laikydami kitą ranką atokiau, ta pačia ranka pasukite centrinę koloną "D" į vertikalią padėtį, žr. 5.4 pav.

KAMEROS GALVOS MONTAVIMAS IR NUĖMIMAS

Nuimkite dangtelį "Z" (1 pav.)
Pritvirtinkite kameros galvą ant plokštelės centrinės kolonos viršuje per 3/8" tvirtinimo varžtą (varžto galvutė pagal laikrodžio rodyklę). Tada pakelkite centrinę koloną ir mažu atsuktuvu priveržkite tris fiksavimo varžtus "M" (tiekiami nesumontuoti) prie galvos pagrindo, stengdamiesi jų neperveržti. Ši unikali funkcija ypač gerai veikia su Manfrotto galvomis dėl specialiai sukurto pagrindo, kuris apsaugo nuo atsitiktinio galvos atsukimo. Norėdami nuimti galvą, atlaisvinkite fiksavimo varžtus "M" ir atsukite galvą nuo kolonos prieš laikrodžio rodyklę).

PASTABA

Naudojant lauke, ypač vėjuotomis sąlygomis, galima stabilizuoti trikojį: užkabinkite atsvarą (nepridedamas) ant žiedo "L"

TRANSPORTAVIMAS

Trikojis turi pakabinimo žiedą "T" papildomam nešiojimo diržui

KOJOS FIKSAVIMO ĮTEMPIMO REGULIAVIMAS

Jei teleskopiniai kojų prailginimai slysta net priveržus fiksavimo svirtį "A", reikės reguliuoti fiksavimo įtempimą.

Norėdami tai padaryti:

• nuimkite dangtelį "K"
• atlaisvinkite fiksavimo svirtį "A"
• pasukite varžtą "P" pagal laikrodžio rodyklę naudodami specialų raktą "N", esantį ant vienos iš trikojo kojų.

Paprastai trečdalio apsisukimo pakaks, kad būtų pasiektas tinkamas fiksavimo įtempimas.

PRIEŽIŪRA

Norėdami pakeisti fiksavimo žiedą "B" (1 pav.), naudokite TORX raktą numeris 25 (nepridedamas prie gaminio).
