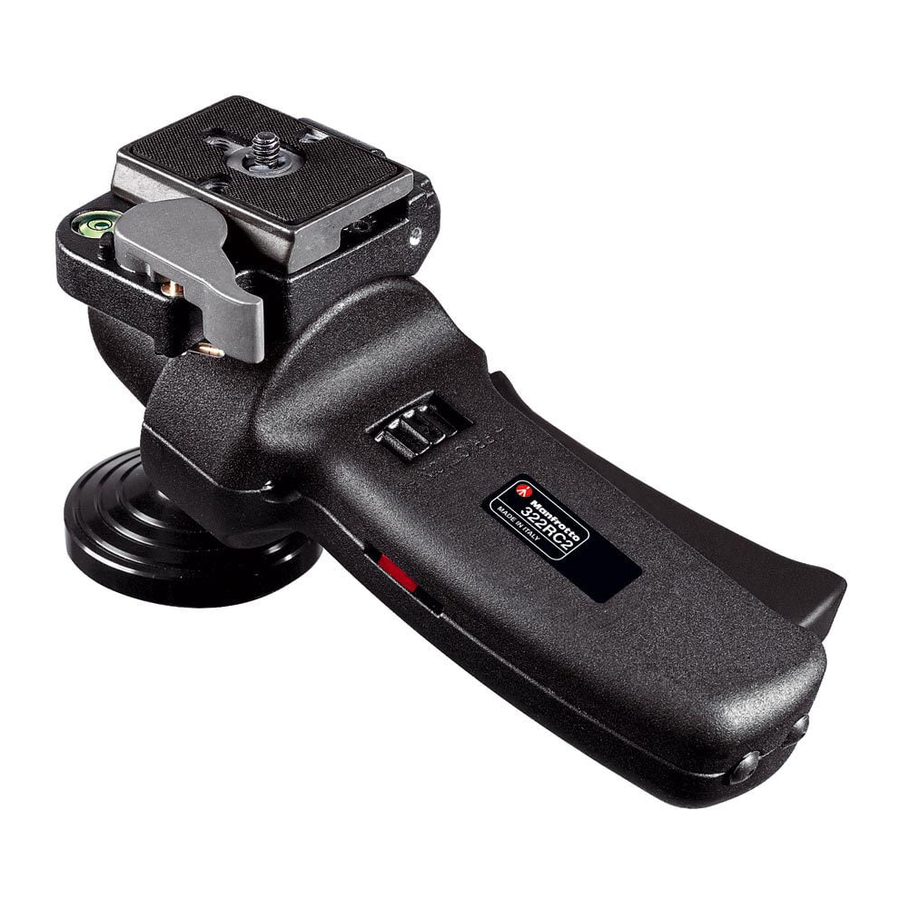

Manfrotto 322RC2 - Fotoaparato priedo vadovas

ĮVADAS

Fotografinė rutulinė galvutė, idealiai tinkanti naudoti su 35 mm fotoaparatais su trumpo arba vidutinio židinio nuotolio objektyvais - idealiai tinka veiksmo kadrams.

PAGRINDINĖS SAVYBĖS

• viena svirtis greitam visų judesių valdymui
• greito atleidimo plokštelė su įmontuotu antriniu apsaugos kaiščiu
• įmontuotas burbulinis gulsčiukas
• reguliuojamas trinties valdymas skirtingiems fotoaparatų svoriams
• pritaikoma naudoti kaire ar dešine ranka, vertikalioje arba horizontalioje padėtyje

NUSTATYMAS

Pritvirtinkite 322RC2 galvutę prie trikojo per 3/8" vidinį sriegį "A". Norėdami saugiai pritvirtinti galvutę, įkiškite atsuktuvą (arba panašią ilgą svirtį) į skylę "B" ir naudokite ją, kad padidintumėte svertą, kad galvutė būtų tvirtai užrakinta prie trikojo.

Viršutinė "Manfrotto" trikojų plokštelė turi tris varžtus "C", kurie prispaudžiami prie galvutės pagrindo, kad užtikrintų dar efektyvesnį ir saugesnį užrakinimą.

ĮRENGINIO PADĖTIES PRITAIKYMAS

322RC2 leidžia pritaikyti fotoaparato plokštelės padėtį, kad ji atitiktų jūsų idealią darbo padėtį, nesvarbu, ar esate dešiniarankis, ar kairiarankis, ir ar norite naudoti galvutę horizontaliai, ar vertikaliai.

Dešiniarankis – horizontali padėtis

322RC2 galvutė gamykloje surenkama šioje padėtyje. Jums nereikia nieko reguliuoti, kad galėtumėte naudoti galvutę šioje konfigūracijoje

Kairiarankis – horizontali padėtis

Norėdami sukonfigūruoti galvutę naudojimui kaire ranka horizontalioje padėtyje, turite nuimti greito atleidimo plokštelės mazgą nuo 322RC2 korpuso ir vėl pritvirtinti jį tinkamoje vietoje.

• Norėdami nuimti greito atleidimo plokštelę "G" (2 pav.), pirmiausia atidarykite svirtį "H". Jos negalima atidaryti, kai antrinis apsaugos kaištis "I" yra uždarytoje padėtyje. Norėdami atleisti apsauginį fiksatorių, pasukite apsauginį kaištį "I" iki galo rodyklės kryptimi. Atitraukite svirtį "H", kol kaištis "L" spragtelės aukštyn ir laikys "H" atidarytą.
  Dabar naudokite pridedamą šešiakampį raktą "W" (2 pav.), kad atlaisvintumėte varžtus "K" ir nuimtumėte pagrindo plokštelę.

• Perkelkite galvutės rankeną į tinkamą padėtį, kad galėtumėte naudoti kaire ranka, paspausdami gaiduką "D" ir pasukdami visą rankeną į kairę nuo centrinio rutulio ir tada "aukštyn kojomis", kad gaidukas būtų nukreiptas nuo jūsų, kaip parodyta 3 pav.

• Nuimkite varžtų skylių kamščius "Z"
• Padėkite pagrindo plokštelę virš galvutės taip, kad pilka fotoaparato plokštelės fiksavimo svirtis būtų priešingoje galvutės pusėje nuo gaiduko. Pritvirtinkite pagrindo plokštelę naudodami šešiakampį raktą "W", kad priveržtumėte varžtus "K" į sriegines skyles "X" kairėje.

Vertikali padėtis

Norėdami sukonfigūruoti galvutę naudojimui kaire ar dešine ranka vertikalioje padėtyje, turite nuimti greito atleidimo plokštelės mazgą nuo 322RC2 korpuso ir vėl pritvirtinti jį tinkamoje vietoje.

• Norėdami nuimti greito atleidimo plokštelę "G" (2 pav.), pirmiausia atidarykite svirtį "H". Jos negalima atidaryti, kai antrinis apsaugos kaištis "I" yra uždarytoje padėtyje. Norėdami atleisti apsauginį fiksatorių, pasukite apsauginį kaištį "I" iki galo rodyklės kryptimi. Atitraukite svirtį "H", kol kaištis "L" spragtelės aukštyn ir laikys "H" atidarytą. Dabar naudokite pridedamą šešiakampį raktą "W" (2 pav.), kad atlaisvintumėte varžtus "K" ir nuimtumėte pagrindo plokštelę.
• Perkelkite galvutės rankeną į vertikalią padėtį, kaip parodyta 4 paveiksle.

• Nuimkite varžtų skylių kamščius "Z"
• Padėkite pagrindo plokštelę virš galvutės taip, kad pilka fotoaparato plokštelės fiksavimo svirtis būtų priešingoje galvutės pusėje nuo gaiduko. Pritvirtinkite pagrindo plokštelę naudodami šešiakampį raktą "W", kad priveržtumėte varžtus "K" į centrinėje vietoje esančias sriegines skyles "J".

ĮRENGINIO GALVUTĖS PRITAIKYMAS NAUDOTI SU TELEOBJEKTYVAIS, TURINČIAIS TRIKOJO TVIRTINIMO LAIKIKLIUS

Gali būti naudinga (ar net būtina) pakeisti 322RC2 fotoaparato plokštelės mazgo padėtį, jei ketinate naudoti galvutę su teleobjektyvu, turinčiu trikojo tvirtinimo laikiklį. Jei pastebėsite, kad fotoaparato korpusas, kabantis už teleobjektyvo, neleidžia jums naudoti pilkos greito atleidimo plokštelės svirties "H" (ir todėl neleidžia pritvirtinti ar atleisti fotoaparato), turėtumėte pasukti visą plokštelės mazgą 180° kampu, kad pilka greito atleidimo plokštelės svirtis "H" būtų toje pačioje galvutės pusėje kaip ir pagrindinis gaidukas:

• Norėdami nuimti greito atleidimo plokštelę "G" (2 pav.), pirmiausia atidarykite svirtį "H". Jos negalima atidaryti, kai antrinis apsaugos kaištis "I" yra uždarytoje padėtyje. Norėdami atleisti apsauginį fiksatorių, pasukite apsauginį kaištį "I" iki galo rodyklės kryptimi. Atitraukite svirtį "H", kol kaištis "L" spragtelės aukštyn ir laikys "H" atidarytą. Dabar naudokite pridedamą šešiakampį raktą "W" (2 pav.), kad atlaisvintumėte varžtus "K" ir nuimtumėte pagrindo plokštelę.
• Pasukite pagrindo plokštelę 180° kampu ir padėkite ją virš galvutės taip, kad pilka fotoaparato plokštelės fiksavimo svirtis būtų toje pačioje galvutės pusėje kaip ir gaidukas. Pritvirtinkite pagrindo plokštelę naudodami šešiakampį raktą "W", kad priveržtumėte varžtus "K" į sriegines skyles "V".

GREITO ATLEIDIMO PLOKŠTELĖS NUĖMIMAS NUO GALVUTĖS

Norėdami nuimti greito atleidimo plokštelę "G" (2 pav.), pirmiausia atidarykite svirtį "H". Jos negalima atidaryti, kai antrinis apsaugos kaištis "I" yra uždarytoje padėtyje. Norėdami atleisti apsauginį fiksatorių, pasukite apsauginį kaištį "I" iki galo rodyklės kryptimi. Atitraukite svirtį "H", kol kaištis "L" spragtelės aukštyn ir laikys "H" atidarytą.

FOTOAPARATO TVIRTINIMAS PRIE PLOKŠTELĖS

Pritvirtinkite plokštelę "G" prie fotoaparato arba objektyvo (jei naudojate teleobjektyvą su trikojo laikikliu), įsukdami varžtą "M" į fotoaparato/objektyvo sriegio skylę. Įsitikinkite, kad fotoaparatas/objektyvas yra sulygiuotas ta kryptimi, kurią rodo rodyklė, pažymėta "LENS" (objektyvas) plokštelės "G" apačioje. Norėdami saugiai pritvirtinti, priveržkite naudodami žiedą "Q" NENAUDODAMI PER DIDELĖS JĖGOS.

Prieš naudodami įsitikinkite, kad fotoaparatas yra saugiai užrakintas prie atleidimo plokštelės

FOTOAPARATO MONTAVIMAS ANT GALVUTĖS

Pastumkite žiedą "Q" (7 pav.) žemyn, kad jis priglustų prie plokštelės "G". Įkiškite fotoaparato plokštelę "G" (8 pav.) taip, kad nekontūruotas galinis kraštas "Z" (taip pat žr. 7 pav.) priglustų prie fiksavimo svirties "H" galvutės viršuje. Paspauskite fotoaparatą ir plokštelę "G" žemyn, kol fiksavimo svirtis "H" užsifiksuos.

Saugus fotoaparato pritvirtinimas prie 322RC2 galvutės gali būti pasiektas tik tinkamai įstatant fotoaparato plokštelę į pagrindo plokštelę, kaip aprašyta aukščiau!

Įsitikinkite, kad plokštelė "G" (9 pav.) yra visiškai užrakinta, stipriai paspausdami pilką greito atleidimo svirtį prie fotoaparato plokštelės. Galiausiai pasukite antrinę apsaugos svirtį "I" pagal laikrodžio rodyklę, kad ji iššoktų aukštyn ir neleistų pilkai greito atleidimo svirčiai atsitiktinai atsidaryti.

FOTOAPARATO NUĖMIMAS NUO GALVUTĖS

Norėdami nuimti fotoaparatą nuo galvutės, atjunkite antrinį apsauginį fiksatorių "I", viena ranka saugiai laikykite fotoaparatą, o kita atitraukite pilką greito atleidimo svirtį "H". Pakelkite fotoaparatą aukštyn ir atgal nuo galvutės.

GALVUTĖS NAUDOJIMAS

Visi fotoaparato judesiai valdomi naudojant rankeną "D" (1 pav.). Paspaudus didelį gaiduką rankenos "D" priekyje, atleidžiamas fiksavimo mechanizmas ir galvutė gali judėti, sekdama jūsų rankos/riešo judesius. Atleiskite gaiduką, kad užblokuotumėte galvutę reikiamoje padėtyje.

322RC2 turi reguliuojamą trinties valdiklį (žiedas "F" – 11 pav.), kuris nustato, kaip tvirtai rutulį suima fiksavimo mechanizmas. Pasukite žiedą "F" "+" simbolio kryptimi, kad padidintumėte trintį; pasukite jį "–" simbolio kryptimi, kad sumažintumėte trintį.
Trinties lygį rodo indeksas "N".
322RC2 taip pat turi burbulinį gulsčiuką (11 pav.), kuris padeda sulygiuoti fotoaparatą su horizontu. Jį galima ištraukti iš standartinės padėties (jei jis lengvai neišsitraukia, pabandykite švelniai naudoti reples) ir įkišti į priešingą galvutės pusę, jei naudojate 322RC2 kairiarankio konfigūracijoje.

PRIEŽIŪRA

Po ilgesnio naudojimo galite pastebėti, kad rutulio fiksavimo mechanizmas šiek tiek atsilaisvina. Galite jį vėl sureguliuoti labai šiek tiek priverždami varžtą "R" naudodami pridedamą šešiakampį raktą "W". Norint atgauti visą fiksavimo galią, reikia tik nedidelių koregavimų.
Prie 322RC2 galvutės galima pritvirtinti papildomą užrakto atleidimo įtaisą (mod. 322RS, 322RSM), kad būtų galima valdyti fotoaparatą judinant galvutę.
