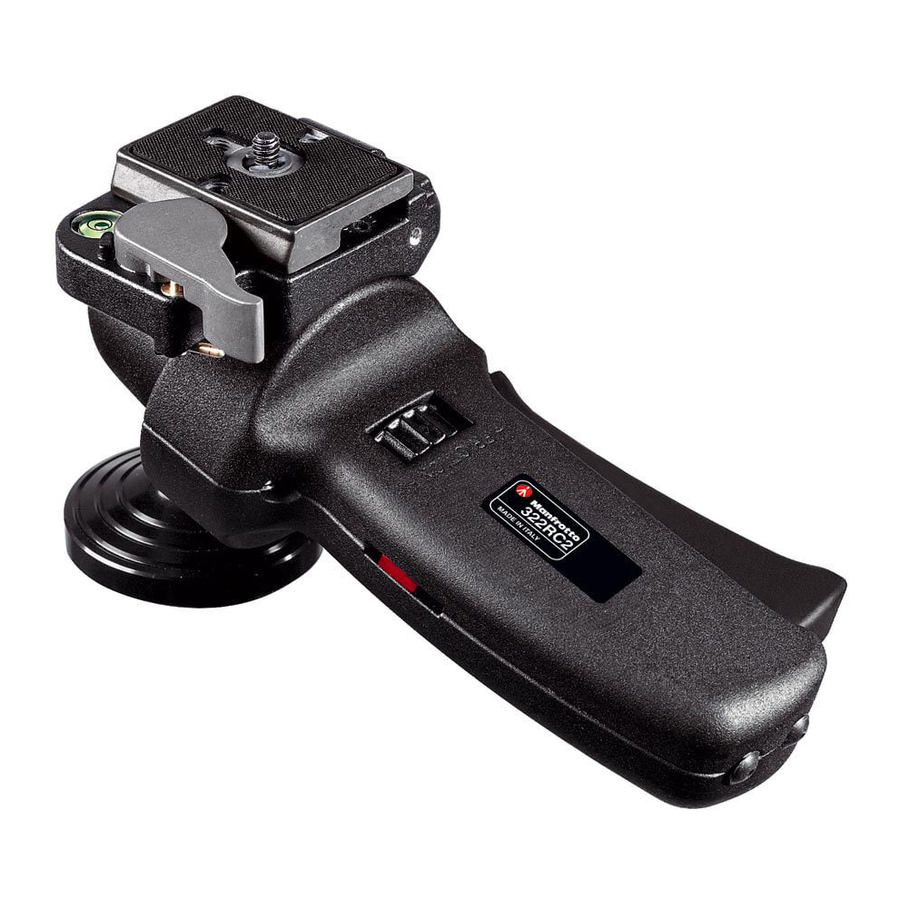

Manfrotto 322RC2 - Kamera Aksesuarı Kılavuzu

GİRİŞ

Kısa veya orta odak uzaklığına sahip 35 mm'lik kameralarla kullanım için ideal olan fotoğrafik bilyalı kafa - aksiyon çekimleri için idealdir.

TEMEL ÖZELLİKLER

• tüm hareketlerin hızlı kontrolü için tek kol
• dahili ikincil güvenlik pimi olan hızlı serbest bırakma plakası
• dahili su terazisi
• farklı kamera ağırlıkları için ayarlanabilir sürtünme kontrolü
• dikey veya yatay konumda, sol veya sağ el kullanımı için özelleştirilebilir

KURULUM

322RC2 kafasını 3/8" dişi dişli "A" aracılığıyla tripodunuza sabitleyin. Kafayı güvenli bir şekilde sabitlemek için, "B" deliğine bir tornavida (veya benzeri uzun bir kol) sokun ve kafayı tripoda sıkıca kilitlemek için daha fazla kaldıraç uygulamak için kullanın.

Manfrotto tripodlar üzerindeki üst plaka, daha da etkili ve güvenli kilitleme sağlamak için kafanın tabanına karşı sıkılan üç vida "C" ile donatılmıştır.

CİHAZIN KONUMUNU ÖZELLEŞTİRME

322RC2, kamera plakasının konumunu, ister sağ ister sol elini kullanıyor olun ve ister kafayı yatay ister dikey olarak kullanmayı tercih edin, ideal çalışma pozisyonunuza uyacak şekilde özelleştirmenize olanak tanır.

Sağ elini kullananlar – yatay konum

322RC2 kafası fabrikada bu konumda monte edilmiştir. Kafayı bu yapılandırmada kullanmak için herhangi bir şey ayarlamanıza gerek yoktur

Sol elini kullananlar – yatay konum

Kafayı yatay konumda sol el kullanımı için yapılandırmak için, hızlı serbest bırakma plakası tertibatını 322RC2'nin gövdesinden çıkarmanız ve ardından doğru konuma yeniden takmanız gerekir.

• Hızlı serbest bırakma plakasını "G" (şekil 2) çıkarmak için, önce "H" kolunu açın. İkincil güvenlik pimi "I" kapalı konumdayken bu açılamaz. Emniyet mandalını serbest bırakmak için, güvenlik pimini "I" ok yönünde tamamen döndürün. "L" mandalı yukarı tıklayıp "H" kolunu açık tutana kadar "H" kolunu geri çekin.
  Şimdi vidaları "K" gevşetmek ve taban plakasını çıkarmak için birlikte verilen allen anahtarını "W" (şekil 2) kullanın.

• "D" tetiğini sıkarak ve tüm tutamağı merkez bilyenin soluna ve ardından şekil 3'te gösterildiği gibi tetik sizden uzağa bakacak şekilde "baş aşağı" çevirerek kafa tutamağını sol el kullanımı için doğru konuma getirin.

• Vida deliği tapalarını "Z" çıkarın
• Gri kamera plakası kilitleme kolu tetiğin kafanın zıt tarafında olacak şekilde taban plakasını kafanın üzerine yerleştirin. Vidaları "K" soldaki dişli deliklere "X" sıkmak için allen anahtarını "W" kullanarak taban plakasını yerine sabitleyin.

Dikey konum

Kafayı dikey konumda sol veya sağ el kullanımı için yapılandırmak için, hızlı serbest bırakma plakası tertibatını 322RC2'nin gövdesinden çıkarmanız ve ardından doğru konuma yeniden takmanız gerekir.

• Hızlı serbest bırakma plakasını "G" (şekil 2) çıkarmak için, önce "H" kolunu açın. İkincil güvenlik pimi "I" kapalı konumdayken bu açılamaz. Emniyet mandalını serbest bırakmak için, güvenlik pimini "I" ok yönünde tamamen döndürün. "L" mandalı yukarı tıklayıp "H" kolunu açık tutana kadar "H" kolunu geri çekin. Şimdi vidaları "K" gevşetmek ve taban plakasını çıkarmak için birlikte verilen allen anahtarını "W" (şekil 2) kullanın.
• Şekil 4'te gösterildiği gibi kafa tutamağını dikey konuma getirin.

• Vida deliği tapalarını "Z" çıkarın
• Gri kamera plakası kilitleme kolu tetiğin kafanın zıt tarafında olacak şekilde taban plakasını kafanın üzerine yerleştirin. Vidaları "K" merkezi olarak konumlandırılmış dişli deliklere "J" sıkmak için allen anahtarını "W" kullanarak taban plakasını yerine sabitleyin.

CİHAZ KAFASINI TRİPOD BAĞLANTI BRAKETLERİ İLE DONATILMIŞ TELE OBJEKTİFLERLE KULLANIM İÇİN ÖZELLEŞTİRME

Kafayı bir tripod bağlantı braketi ile donatılmış bir tele objektifle kullanmayı planlıyorsanız, 322RC2'nin kamera plakası tertibatının konumunu değiştirmek yararlı (hatta gerekli) olabilir. Tele objektifin arkasında sarkan kamera gövdesinin gri hızlı serbest bırakma plakası kolunu "H" kullanmanızı engellediğini (ve dolayısıyla kameranızı sabitlemenizi veya serbest bırakmanızı engellediğini) fark ederseniz, tüm plaka tertibatını 180° döndürerek gri hızlı serbest bırakma plakası kolunun "H" ana tetikle aynı tarafta olmasını sağlamalısınız:

• Hızlı serbest bırakma plakasını "G" (şekil 2) çıkarmak için, önce "H" kolunu açın. İkincil güvenlik pimi "I" kapalı konumdayken bu açılamaz. Emniyet mandalını serbest bırakmak için, güvenlik pimini "I" ok yönünde tamamen döndürün. "L" mandalı yukarı tıklayıp "H" kolunu açık tutana kadar "H" kolunu geri çekin. Şimdi vidaları "K" gevşetmek ve taban plakasını çıkarmak için birlikte verilen allen anahtarını "W" (şekil 2) kullanın.
• Taban plakasını 180° döndürün ve gri kamera plakası kilitleme kolu tetiğin kafanın aynı tarafında olacak şekilde kafanın üzerine yerleştirin. Vidaları "K" dişli deliklere "V" sıkmak için allen anahtarını "W" kullanarak taban plakasını yerine sabitleyin.

HIZLI SERBEST BIRAKMA PLAKASINI KAFADAN ÇIKARMA

Hızlı serbest bırakma plakasını "G" (şekil 2) çıkarmak için, önce "H" kolunu açın. İkincil güvenlik pimi "I" kapalı konumdayken bu açılamaz. Emniyet mandalını serbest bırakmak için, güvenlik pimini "I" ok yönünde tamamen döndürün. "L" mandalı yukarı tıklayıp "H" kolunu açık tutana kadar "H" kolunu geri çekin.

KAMERAYI PLAKAYA SABİTLEME

Vidayı "M" kamera/objektif dişli deliğine sabitleyerek plakayı "G" kameranıza veya objektifinize (tripod braketli bir tele objektif kullanıyorsanız) takın. Kameranın/objektifin, plakanın "G" alt tarafında işaretli "LENS" okuyla gösterilen yönde hizalandığından emin olun. Güvenli sabitleme için, AŞIRI GÜÇ UYGULAMADAN "Q" halkasını kullanarak sıkın.

Kullanmadan önce kameranızın serbest bırakma plakasına güvenli bir şekilde kilitlendiğinden emin olun

KAMERAYI KAFAYA MONTE ETME

Halkayı "Q" (şekil 7) aşağı doğru itin, böylece plaka "G" üzerine düz bir şekilde yatsın. Kamera plakasını "G" (şekil 8), konturlu olmayan arka kenarı "Z" (ayrıca şekil 7'ye bakın) kafanın üstündeki kilitleme koluna "H" oturacak şekilde yerleştirin. Kilitleme kolu "H" kapanana kadar kamerayı ve plakayı "G" aşağı doğru itin.

Kameranızın 322RC2 kafasına güvenli bir şekilde takılması, yalnızca kamera plakasının yukarıda açıklandığı gibi doğru yönde taban plakasına takılmasıyla sağlanabilir!

Gri hızlı serbest bırakma kolunu kamera plakasına sıkıca iterek plakanın "G" (şekil 9) tamamen kilitlendiğinden emin olun. Son olarak, ikincil güvenlik kolunu "I" saat yönünde döndürerek yukarı doğru çıkmasını sağlayın ve gri hızlı serbest bırakma kolunun yanlışlıkla açılmasını önleyin.

KAMERAYI KAFADAN ÇIKARMA

Kamerayı kafadan çıkarmak için, ikincil güvenlik kilidini "I" devre dışı bırakın, kamerayı bir elinizle güvenli bir şekilde tutun ve ardından gri hızlı serbest bırakma kolunu "H" diğer elinizle geri çekin. Kamerayı yukarı ve geriye doğru kafadan kaldırın.

KAFAYI KULLANMA

Tüm kamera hareketleri, tutamak "D" (şekil 1) kullanılarak kontrol edilir. Tutamak "D" önündeki büyük tetiği sıkmak, kilitleme mekanizmasını serbest bırakır ve kafanın elinizin/bileğinizin hareketlerini takip ederek hareket etmesini sağlar. Kafayı gerekli konumda bloke etmek için tetiği tekrar bırakın.

322RC2, bilyenin kilitleme mekanizması tarafından ne kadar sıkı tutulduğunu ayarlayan ayarlanabilir bir sürtünme kontrolüne (halka "F" – şekil 11) sahiptir. Sürtünmeyi artırmak için halkayı "F" "+" sembolü yönünde döndürün; sürtünmeyi azaltmak için "–" sembolü yönünde döndürün.
Sürtünme seviyesi "N" indeksi ile gösterilir.
322RC2 ayrıca kameranızı ufukla aynı hizaya getirmenize yardımcı olacak bir su terazisine (şekil 11) sahiptir. Standart konumundan çıkarılabilir (kolayca çıkmazsa, bir çift pense kullanarak nazikçe deneyin) ve 322RC2'yi sol elini kullanan yapılandırmasında kullanıyorsanız kafanın zıt tarafına yerleştirilebilir.

BAKIM

Uzun süreli kullanımdan sonra, bilyalı kilitleme mekanizmasının biraz daha gevşek hale geldiğini fark edebilirsiniz. Birlikte verilen allen anahtarını "W" kullanarak "R" vidasını çok hafifçe sıkarak bunu yeniden ayarlayabilirsiniz. Tam kilitleme gücünü geri kazanmak için yalnızca küçük ayarlamalar gereklidir.
322RC2 kafasına, kafanızı hareket ettirirken kamerayı kontrol etmek için isteğe bağlı deklanşör (mod. 322RS, 322RSM) takılabilir.

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Manfrotto 322RC2 - Kamera Aksesuarı Kılavuzu indir
