GİRİŞ

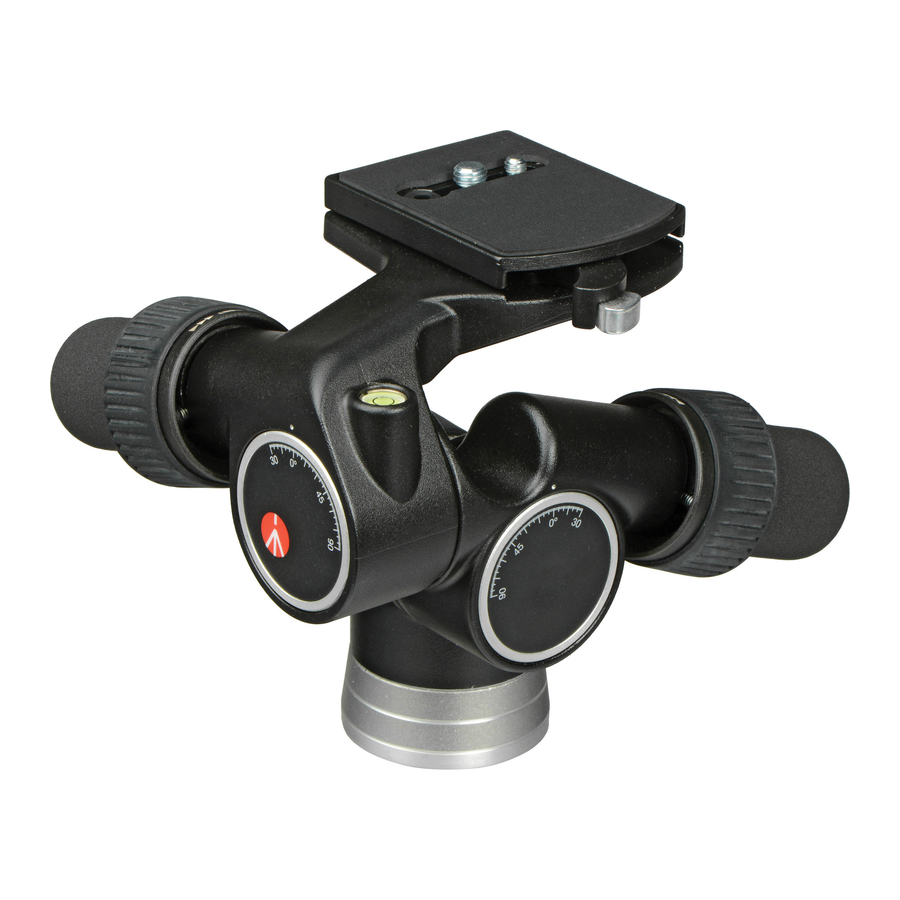

Bu başlık, üç yönde hassas dişli hareket sunar ve 35mm SLR, orta ve büyük formatlı kameralar için tasarlanmıştır.

TEMEL ÖZELLİKLER

• Kamerayı genel konumda hızla ayarlamak ve ardından son ayarlama için dişli hareketleri devreye almak üzere dişli hareketini geçici olarak devre dışı bırakma yeteneği
• İkincil güvenlikli hızlı serbest bırakma plakası
• 1/4" ve 3/8" kamera vidaları
• 3 Su terazisi

KURULUM

KAFAYI TRIPODA MONTE ETME

Kafayı 3/8" dişi dişli "G" kullanarak tripoda monte edin.

Manfrotto tripodlarının üst plakası, etkili ve güvenli kilitleme sağlamak için kafanın tabanına sıkıştıran üç ayar vidası "V" ile donatılmıştır.

HIZLI SERBEST BIRAKMAYI ÇIKARIN

KAFA ÜZERİNDEN PLAKA

"N" kolu, kamera plakasının "I" yanlışlıkla serbest bırakılmasını önlemek için bir güvenlik düğmesi "O" ile donatılmıştır.

Kamera plakasını "I" serbest bırakmak için:

• kilitleme kolunu "N" okuyla gösterilen yönde (şek. 2) daha fazla gitmeyene kadar çekin
• "N" kolunu yukarıdaki konumda tutun ve aynı anda "O" düğmesine basın (şek. 3)
• bu, "N" kolunun daha fazla dönmesini sağlayarak kamera plakasını "I" serbest bırakır

PLAKA KAMERA VİDASI

Hızlı serbest bırakma plakası "I", 1/4" "L" ve 3/8" "H" kamera vidalarıyla birlikte verilir.

Kullanılmayan vidayı çıkarmak için:

• bir parmağınızla dikkatlice bastırarak lastik kapağı "M" çıkarın
• "L" veya "H" vidasını çıkarın
• vidayı kaybetmeyi önlemek için lastik kapağı yerine takın

Kafada, kullanılmayan vidayı saklamak için 1/4" ve 3/8" delikler bulunur.

MONTAJ

KAMERA PLAKA ÜZERİNDE

Kamera vidası "H" veya "L" yi kameraların dişli deliğine ZORLAMADAN vidalayarak kamerayı "I" plakasına sabitleyin.

"H" veya "L" vidası, kamera merceğini "I" plakasıyla hizalamanıza ve böylece en iyi denge konumunu seçmenize olanak tanıyan "R" yarığı boyunca kayar.

Not: "H" ve "L" vidalarının kafasında bir madeni para ile sıkılmalarını sağlayan bir oluk vardır.

Not: "I" plakası (şek. 1) ayrıca 1/4" dişli bağlantı "S" ve 3/8" dişli bağlantı "T" ye sahiptir.

KAMERAYI KAFAYA MONTE ETME

Kamera plakasını "I" (şek. 5) kafanın üstündeki kırlangıç kuyruğu kenarlarına "U" yerleştirin ve ardından kilitleme kolu "N" tıklayıp kapanana kadar "I" plakasını aşağı doğru itin.

"N" kolunu tamamen sol tarafa iterek ve kameranın güvenli bir şekilde takıldığını kontrol ederek "I" plakasının (şek. 6) tamamen kilitlendiğinden emin olun.

KAMERAYI KAFADAN ÇIKARIN

Kameranın kafadan çıkarılması gerektiğinde, kilitleme kolunu "N" ve güvenlik kolunu "O" diğer elinizle çalıştırırken kamerayı bir elinizle güvenli bir şekilde tutun.

KULLANIM

İNCE AYAR

Aşağıdaki kontrol düğmelerini kullanın (şek. 1)

"A" = Pan

"B" = Eğim

"C" = Dengeleme

İnce ayar, kontrol düğmeleri döndürülerek yapılır (şek. 8, 9 ve 10)

Dişli mekanizmasının tasarımı, gerekli açılara ulaşıldıktan sonra kameranın kilitlenmesine gerek kalmadan konumlandırılmasını sağlar.

HIZLI AYAR

Aşağıdaki kontrol halkalarını kullanın (şek. 1)

"D" = Pan

"E" = Eğim

"F" = Dengeleme

Hızlı ayar, kontrol tekerleğini ("D", "E", "F") oklara göre 90° döndürmek için bir el kullanılarak yapılabilir (şek. 11).

Kontrol tekerleğini açık tutarken, kamera diğer elinizle istenen konuma hızla yerleştirilebilir. Kafayı konumuna kilitlemek için kontrol halkasını bırakın. Kafa 3 su terazisi ile birlikte verilir: yatay kaydırma için "P" (şek. 8), dikey portre formatı için "X" (şek. 9) ve yatay konum için "Z" (şek. 10).
