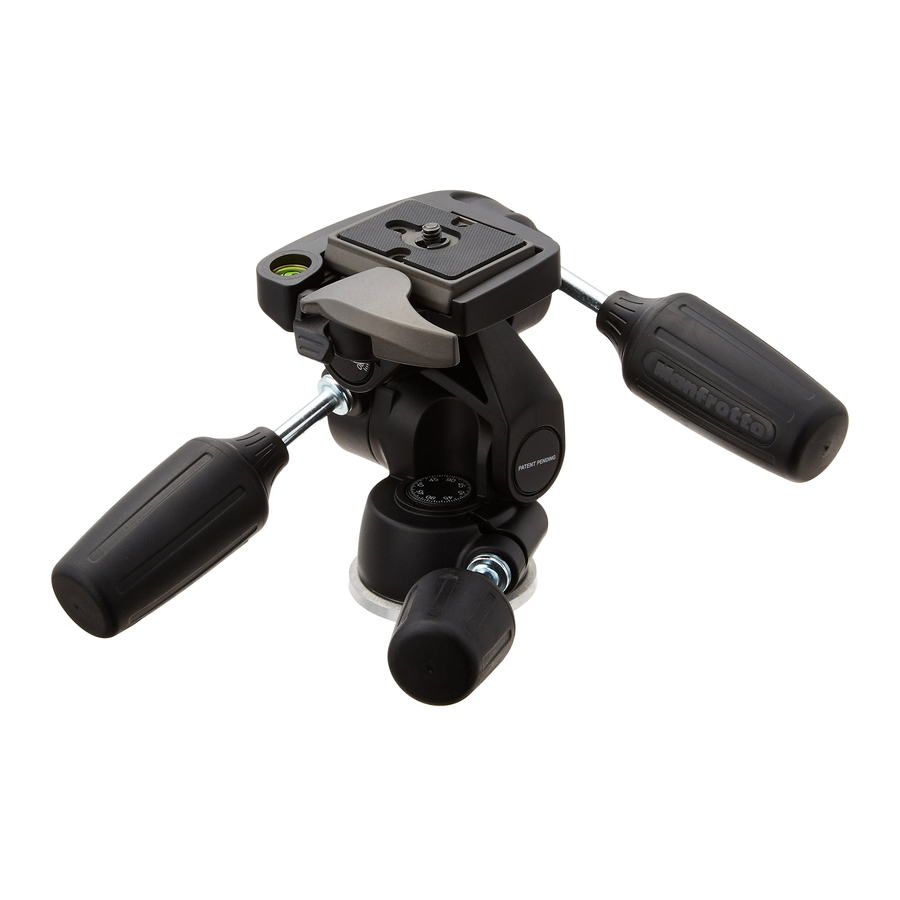

Manfrotto 804RC2 - Kamera Aksesuarı Kılavuzu

GİRİŞ

35mm SLR ve orta format kameralar için ideal profesyonel 3 eksenli kafa.

TEMEL ÖZELLİKLER

• Ergonomik olarak tasarlanmış kontrol kolları
• İkincil güvenlikli hızlı serbest bırakma plakası
• Eğim ekseninde kamera ağırlığını desteklemeye yardımcı olan yenilikçi cihazla birlikte verilir.

Kafa, üç tutma yeri "A", "B" ve "C" sökülmüş olarak verilir. Tutma yerlerini Şekil 1'de gösterildiği gibi monte edin.

KURULUM

KAFAYI TRIPODA MONTE ETME

3/8" dişi diş "E" kullanarak kafayı tripoda monte edin.

Manfrotto tripodlardaki üst plaka, etkili ve güvenli kilitleme sağlamak için kafanın tabanına karşı sıkıştıran üç ayar vidası "F" ile donatılmıştır.

HIZLI SERBEST BIRAKMA PLAKASINI KAFADAN ÇIKARIN

"G" plakasını çıkarmak için "H" kolunu açmak gerekir.

"H" kolu, "I" güvenlik kolu kapalı konumdayken açılamaz. Güvenlik mandalını çıkarmak için "H" kolunu döndürün ve "H" kolu durana kadar "I" güvenlik kolunu aşağı itin.

KAMERAYI PLAKAYA MONTE ETME

"Q" halkasını kullanarak, "M" kamera vidasını kameranın dişli deliğine ZORLAMADAN vidalayarak kamerayı "G" plakasına sabitleyin.

Tamamen kilitlemeden önce, kamerayı "G" plakasındaki "LENS" işaretiyle hizalayın. Lütfen kullanmadan önce kamerayı serbest bırakma plakasına güvenli bir şekilde kilitlediğinizden emin olun.

KAMERAYI KAFAYA MONTE ETME

"Q" halkasını "G" plakasına düz olacak şekilde itin.

"H" kilitleme kolu tıklayıp kapanana kadar kamera plakasını "G" (Şekil 4) kafanın üstüne yerleştirin.

"H" kolunu iterek ve kameranın kafaya güvenli bir şekilde takıldığını kontrol ederek "G" plakasının (Şekil 5) tamamen kilitlendiğinden emin olun.

KAMERAYI KAFADAN ÇIKARIN

Kameranın kafadan çıkarılması gerektiğinde, "H" kolunu döndürürken ve "H" kolu durana kadar "I" güvenlik kolunu aşağı iterken kamerayı bir elinizle güvenli bir şekilde tutun.

KULLANIM

Üç kontrol kolu "A", "B" ve "C" yatay, yandan yana, ileri ve geri hareketleri kontrol eder.

"A" tutma yeri 360° yatay kaydırma hareketini kontrol eder

"B" tutma yeri +90° ve -30° arasındaki yanal seviyelendirme hareketini kontrol eder

"C" tutma yeri +90° ve -30° arasındaki dikey eğme hareketini kontrol eder

Kafanın istenen konuma hareket ettirilmesine izin vermek için kontrol kollarını saat yönünün tersine çevirin ve ardından saat yönünde çevirerek konumu kilitleyin.
