INTRODUCTION

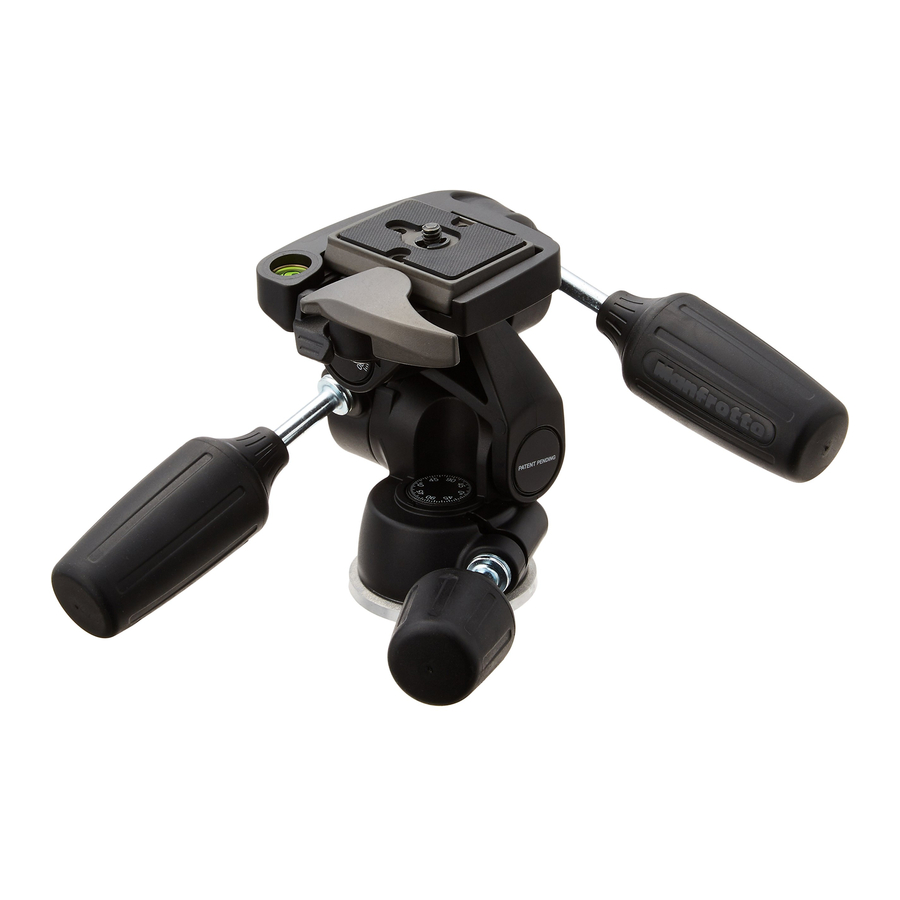

Tête professionnelle 3 axes idéale pour les appareils photo reflex 35 mm et les formats moyens.
CARACTÉRISTIQUES CLÉS
- Poignées de commande ergonomiques
- Plaque à dégagement rapide avec sécurité secondaire
- Fourni avec un dispositif innovant qui aide à supporter le poids de l'appareil photo sur l'axe d'inclinaison.
La tête est fournie avec ses trois poignées "A", "B" et "C" démontées. Assemblez les poignées comme indiqué à la fig. 1.
INSTALLATION
MONTAGE DE LA TÊTE SUR TRÉPIED
Montez la tête sur le trépied à l'aide du filetage femelle 3/8" "E".
La platine supérieure des trépieds Manfrotto est équipée de trois vis de blocage "F" qui serrent la base de la tête pour assurer un verrouillage efficace et sécurisé.
RETIRER LA PLAQUE À DÉGAGEMENT RAPIDE DE LA TÊTE
Pour retirer la plaque "G", il est nécessaire d'ouvrir le levier "H".
Le levier "H" ne peut pas être ouvert tant que le levier de sécurité "I" est en position fermée. Pour retirer le cran de sécurité, faites pivoter le levier "H" et appuyez sur le levier de sécurité "I" jusqu'à ce que le levier "H" atteigne la butée.
MONTAGE DE L'APPAREIL PHOTO SUR LA PLAQUE
Fixez l'appareil photo sur la plaque "G" en vissant à fond la vis de l'appareil photo "M" dans le trou fileté de l'appareil photo SANS FORCER, à l'aide de l'anneau "Q".
Avant de verrouiller complètement, alignez l'appareil photo avec le marquage "LENS" (OBJECTIF) sur la plaque "G". Veuillez vous assurer que l'appareil photo est bien verrouillé sur la plaque de dégagement avant utilisation.
MONTAGE DE L'APPAREIL PHOTO SUR LA TÊTE
Poussez l'anneau "Q" de manière à ce qu'il soit plat contre la plaque "G".
Insérez la plaque de l'appareil photo "G" (fig. 4) sur le dessus de la tête jusqu'à ce que le levier de verrouillage "H" s'enclenche et se ferme.
Assurez-vous que la plaque "G" (fig. 5) est complètement verrouillée en poussant le levier "H" et en vérifiant que l'appareil photo est bien fixé à la tête.
RETIRER L'APPAREIL PHOTO DE LA TÊTE
Chaque fois que l'appareil photo doit être retiré de la tête, tenez fermement l'appareil photo d'une main tout en faisant pivoter le levier "H" et en appuyant sur le levier de sécurité "I" jusqu'à ce que le levier "H" atteigne la butée.
UTILISATION
Les trois poignées de commande "A", "B" et "C" contrôlent les mouvements panoramiques, latéraux, avant et arrière.
La poignée "A" contrôle le mouvement panoramique à 360°
La poignée "B" contrôle le mouvement de nivellement latéral entre +90° et -30°
La poignée "C" contrôle le mouvement d'inclinaison verticale entre +90° et -30°
Faites pivoter les poignées de commande dans le sens inverse des aiguilles d'une montre pour permettre à la tête d'être déplacée à la position souhaitée, puis verrouillez-la en position en tournant dans le sens des aiguilles d'une montre.
