Manfrotto 804RC2 - Kamera Aksessuari Qo'llanmasi

KIRISH

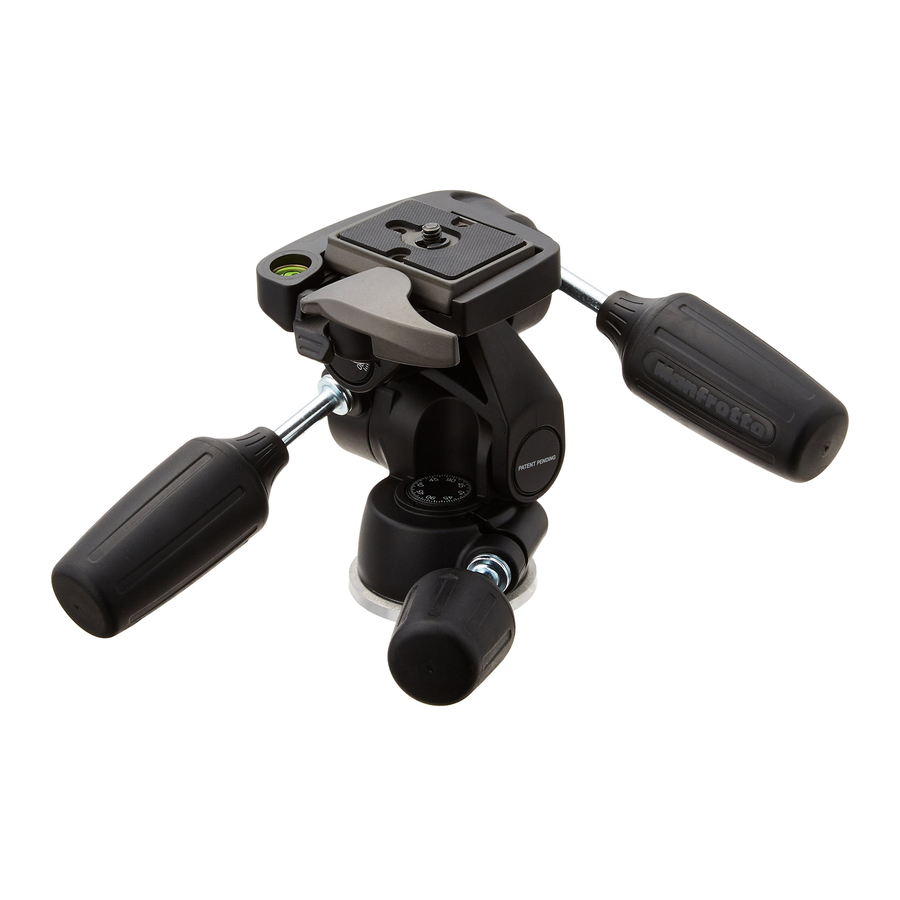

35mm SLR va o'rta formatli kameralar uchun ideal bo'lgan professional 3 o'qli bosh.

ASOSIY XUSUSIYATLARI

• Ergonomik tarzda ishlab chiqilgan boshqaruv tutqichlari
• Ikkilamchi xavfsizlikka ega tez chiqariladigan plastinka
• Og'ish o'qida kamera og'irligini qo'llab-quvvatlashga yordam beradigan innovatsion qurilma bilan ta'minlangan.

Bosh uchta "A", "B" va "C" tutqichlari bilan demontaj qilingan holda ta'minlanadi. Tutqichlarni 1-rasmda ko'rsatilgandek yig'ing.

O'RNATISH

SHTATIVGA BOSHQARUVNI O'RNATISH

Boshni 3/8" ichki rezba "E" yordamida shtativga o'rnating.

Manfrotto shtativlarining yuqori plastinkasi uchta o'rnatish vintlari "F" bilan jihozlangan bo'lib, ular samarali va xavfsiz qulflashni ta'minlash uchun boshning tagiga qisiladi.

TEZ OZOD QILISH PLASTINKASINI BOSHDAN OLIB TASHLASh

"G" plastinkasini olib tashlash uchun "H" dastagini ochish kerak.

"H" dastagini xavfsizlik dastagi "I" yopiq holatda bo'lganida ochib bo'lmaydi. Xavfsizlik mandalini olib tashlash uchun "H" dastagini aylantiring va "H" dastagi to'xtash joyiga yetguncha xavfsizlik dastagini "I" pastga bosing.

KAMERANI PLASTINKAGA O'RNATISH

"Q" halqasidan foydalanib, "M" kamera vintini kuch ishlatmasdan kameraning rezbali teshigiga burab, kamerani "G" plastinkasiga mahkamlang.

To'liq qulflashdan oldin, kamerani "G" plastinkasida "LENS" (OB'EKTIV) belgisi bilan tekislang. Iltimos, ishlatishdan oldin kamerani bo'shatish plastinkasiga mahkam o'rnatganingizga ishonch hosil qiling.

KAMERANI BOSHQARUVGA O'RNATISH

"Q" halqasini "G" plastinkasiga tekis bo'lishi uchun bosing.

Kamera plastinkasini "G" (4-rasm) boshning ustiga, qulflash dastagi "H" bosilib, yopilguncha joylashtiring.

"G" plastinkasi (5-rasm) "H" dastagini bosib va kameraning boshga mahkam o'rnatilganligini tekshirib, to'liq qulflanganligiga ishonch hosil qiling.

KAMERANI BOSHQARUVDAN OLIB TASHLASh

Kamerani boshdan olib tashlash kerak bo'lganda, "H" dastagini aylantirayotganda kamerani bir qo'lingiz bilan mahkam ushlang va "H" dastagi to'xtash joyiga yetguncha xavfsizlik dastagini "I" pastga bosing.

FOYDALANISH

Uchta boshqaruv tutqichlari "A", "B" va "C" pan, yonma-yon, oldinga va orqaga harakatlarni boshqaradi.

"A" tutqichi 360° panning harakatini boshqaradi

"B" tutqichi +90° va -30° orasidagi lateral tekislash harakatini boshqaradi

"C" tutqichi +90° va -30° orasidagi vertikal og'ish harakatini boshqaradi

Boshni kerakli holatga o'tkazish uchun boshqaruv tutqichlarini soat miliga teskari yo'nalishda aylantiring va soat yo'nalishi bo'yicha aylantirib, holatni qulflang.
