Manfrotto 804RC2 - Manual del accesorio para cámara

INTRODUCCIÓN

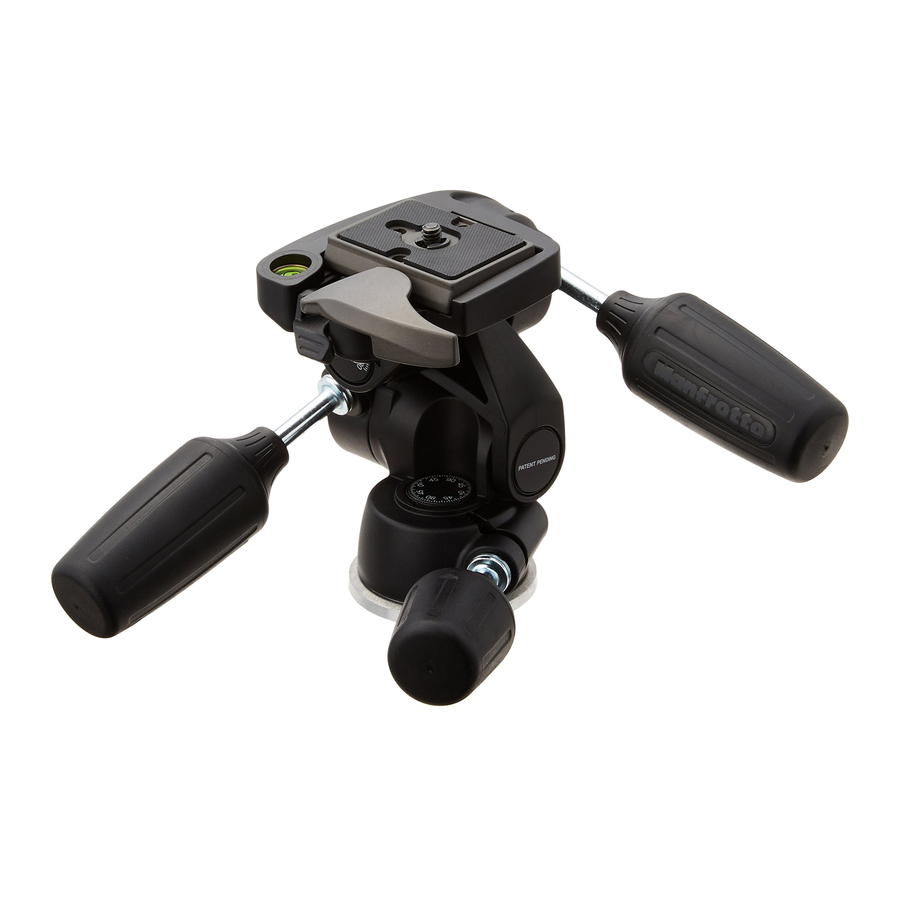

Cabezal profesional de 3 ejes ideal para cámaras réflex de 35 mm y formatos medios.

CARACTERÍSTICAS PRINCIPALES

• Mangos de control de diseño ergonómico
• Placa de liberación rápida con seguridad secundaria
• Se suministra con un dispositivo innovador que ayuda a soportar el peso de la cámara en el eje de inclinación.

El cabezal se suministra con sus tres empuñaduras "A", "B" y "C" desmontadas. Monte las empuñaduras como se muestra en la fig. 1.

PREPARACIÓN

MONTAJE DEL CABEZAL EN EL TRÍPODE

Monte el cabezal en el trípode utilizando la rosca hembra de 3/8" "E".

La placa superior de los trípodes Manfrotto está equipada con tres tornillos de fijación "F" que se sujetan contra la base del cabezal para garantizar un bloqueo eficaz y seguro.

RETIRE LA PLACA DE LIBERACIÓN RÁPIDA DEL CABEZAL

Para retirar la placa "G" es necesario abrir la palanca "H".

La palanca "H" no se puede abrir mientras la palanca de seguridad "I" esté en posición cerrada. Para quitar el seguro, gire la palanca "H" y empuje hacia abajo la palanca de seguridad "I" hasta que la palanca "H" llegue al tope.

MONTAJE DE LA CÁMARA EN LA PLACA

Fije la cámara a la placa "G" atornillando el tornillo de la cámara "M" en el orificio roscado de la cámara SIN APLICAR FUERZA, utilizando el anillo "Q".

Antes de bloquear completamente, alinee la cámara con la marca "LENS" (LENTE) en la placa "G". Asegúrese de haber bloqueado de forma segura la cámara en la placa de liberación antes de usarla.

MONTAJE DE LA CÁMARA EN EL CABEZAL

Empuje el anillo "Q" de forma que quede plano contra la placa "G".

Inserte la placa de la cámara "G" (fig. 4) en la parte superior del cabezal hasta que la palanca de bloqueo "H" haga clic y se cierre.

Asegúrese de que la placa "G" (fig. 5) esté completamente bloqueada empujando la palanca "H" y comprobando que la cámara esté bien ajustada al cabezal.

RETIRE LA CÁMARA DEL CABEZAL

Siempre que sea necesario retirar la cámara del cabezal, sujete la cámara de forma segura con una mano mientras gira la palanca "H" y empuje hacia abajo la palanca de seguridad "I" hasta que la palanca "H" llegue al tope.

USO

Las tres empuñaduras de control "A", "B" y "C" controlan los movimientos de paneo, de lado a lado, hacia adelante y hacia atrás.

La empuñadura "A" controla el movimiento de paneo de 360°.

La empuñadura "B" controla el movimiento de nivelación lateral entre +90° y -30°.

La empuñadura "C" controla el movimiento de inclinación vertical entre +90° y -30°.

Gire las empuñaduras de control en sentido contrario a las agujas del reloj para permitir que el cabezal se mueva a la posición requerida y, a continuación, bloquéelo en su posición girando en el sentido de las agujas del reloj.
