INTRODUCCIÓN

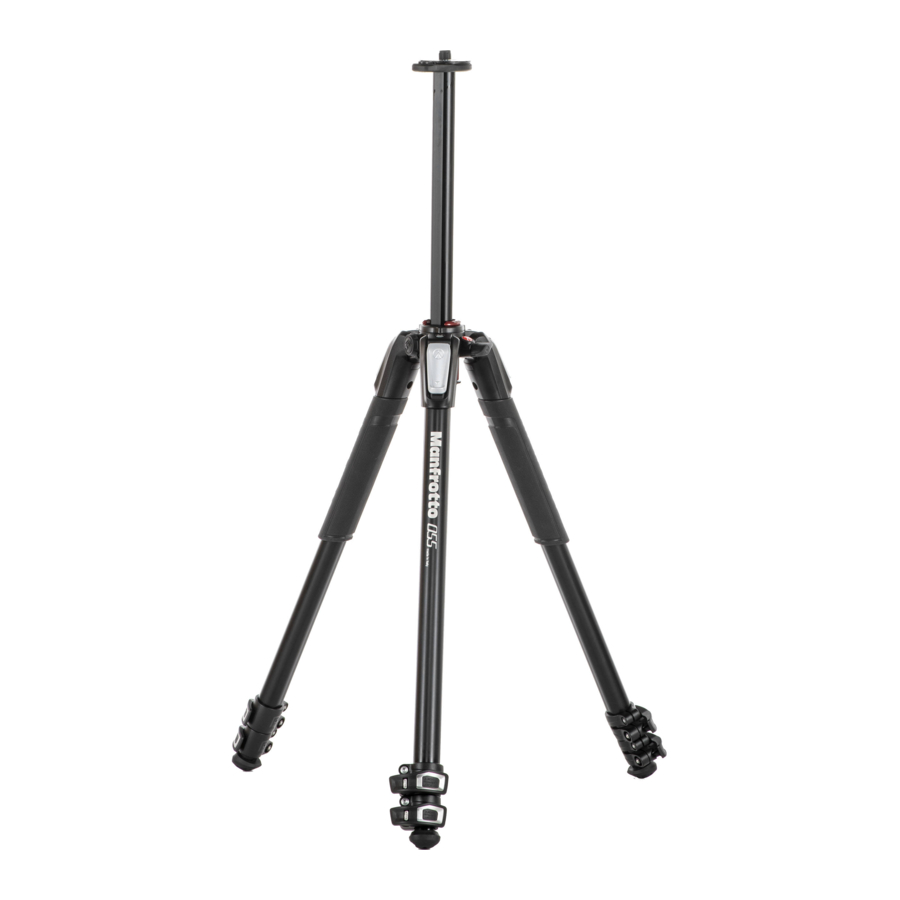

Diseñado para el aficionado avanzado y para el fotógrafo profesional, este es un trípode extremadamente versátil, ideal para cámaras de formato pequeño y mediano, de tipo digital o convencional.
CARACTERÍSTICAS PRINCIPALES:
- Una columna central deslizante única que puede operarse en un plano vertical u horizontal.
- Cada pata se puede ajustar independientemente en 4 ángulos de apertura.
- Nivel de burbuja.
- Dos protectores de goma para las patas
- Conector Easy Link para insertar brazos
- Palancas Quick Power Lock que permiten abrir fácilmente todas las palancas simultáneamente
- Gancho para colgar un contrapeso y para una correa
PREPARACIÓN
Abra las 3 patas del trípode.
Para ajustar la altura del trípode, cada pata tiene extensiones telescópicas que se pueden liberar girando la palanca "A" en el collar de bloqueo "B". Sujete las palancas con toda la palma de la mano. Desbloquee simultáneamente todas las palancas de bloqueo.


TENGA CUIDADO de no pellizcarse el dedo al abrir la palanca (ver fig. 1A). Cuando se alcance la altura requerida, bloquee la palanca "A".
AJUSTE DEL ÁNGULO DE LAS PATAS

Cada pata se puede ajustar en 4 ángulos de apertura. Para cambiar el ángulo de una pata, cierre ligeramente la pata hacia la columna central y tire hacia abajo del botón de bloqueo "C" en la parte superior de la pata. Mientras mantiene presionado el botón, seleccione el nuevo ángulo de la pata y luego suelte el botón "C" para bloquearlo en su posición.
El ángulo de cada pata se puede ajustar independientemente de las otras dos patas.
La última posición permite alcanzar el nivel del suelo.
AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL

Para liberar la columna central "D", desbloquee la perilla "E" y ajuste la altura de la columna según sea necesario. Apriete la perilla "E" para bloquear la columna en su posición.
COLUMNA CENTRAL HORIZONTAL
La columna central deslizante también se puede utilizar en el plano horizontal: esto no solo permite que la cámara se desplace de la posición de las patas, sino que proporciona la forma más sencilla posible de disparar directamente desde arriba:

- desbloquee la perilla "E" (4.1)
- presione el botón "Y" y, al mismo tiempo, levante la columna central "D" por completo hasta que las carcasas rojas salgan como se muestra en la figura 4.2
- gire 90° la columna central "D" como se muestra en la figura 4.3
- deslice la columna central "D" en el orificio "W" y bloquee la perilla "E" (fig. 4.4)
COLUMNA CENTRAL VERTICAL
Para configurar la columna central en posición vertical, proceda de la siguiente manera:

- desbloquee la perilla "E" y extraiga por completo la columna central "D" como se muestra en la figura 5.1
RETIRE LA MANO DE LA COLUMNA CENTRAL "D" para evitar pellizcarse el dedo (ver fig. 5.2) - manteniendo la otra mano alejada de la columna "D", presione el botón "Y" con una mano (5.3)
- aún manteniendo la otra mano alejada, con la misma mano, gire la columna central "D" en una posición vertical como se muestra en la figura 5.4
- gire la columna hasta que la flecha roja en las carcasas esté alineada con la flecha en la fundición, luego empuje hacia abajo la columna
MONTAJE Y DESMONTAJE DE UN CABEZAL DE CÁMARA
Retire la tapa "Z" (fig. 1)
Monte el cabezal de la cámara en la placa en la parte superior de la columna central a través del tornillo de montaje de 3/8" (gire el cabezal del tornillo en el sentido de las agujas del reloj). Luego, levante la columna central y, con un pequeño destornillador, apriete el tornillo "M" contra la base del cabezal, teniendo cuidado de no forzarlo. Esta característica única funciona especialmente bien con los cabezales Manfrotto debido a la base especialmente diseñada, que evita que el cabezal se desenrosque accidentalmente.
Para quitar el cabezal, afloje el tornillo "M" y desenrosque el cabezal de la columna en sentido contrario a las agujas del reloj).
NIVELACIÓN

El trípode se suministra con un nivel de burbuja "H" para permitirle nivelar el trípode.
El nivel de burbuja se puede colocar como se muestra en la figura 7 para garantizar la máxima visibilidad y practicidad.
NOTA

Para uso en exteriores, especialmente en condiciones de viento, es posible estabilizar el trípode: cuelgue un contrapeso (no suministrado) en la parte superior del gancho "L"
TRANSPORTE

El trípode tiene un gancho "L" para una correa de transporte opcional
AJUSTE DE LA TENSIÓN DE BLOQUEO DE LAS PATAS

Si las extensiones telescópicas de las patas se deslizan incluso después de haber apretado la palanca de bloqueo "A", será necesario ajustar la tensión de bloqueo.
Para hacer esto:
- suelte la palanca de bloqueo "A"
- gire el tornillo "P" en el sentido de las agujas del reloj utilizando la llave especial "N" proporcionada en una de las patas del trípode. Normalmente, un tercio de vuelta será suficiente para lograr la tensión de bloqueo correcta.
CONEXIÓN DE ACCESORIOS
Retire la tapa "K"

El trípode tiene una rosca hembra de 3/8" "X" (fig. 11) que se puede utilizar para conectar accesorios, como brazos Manfrotto que a su vez pueden soportar luces, monitores, etc.
