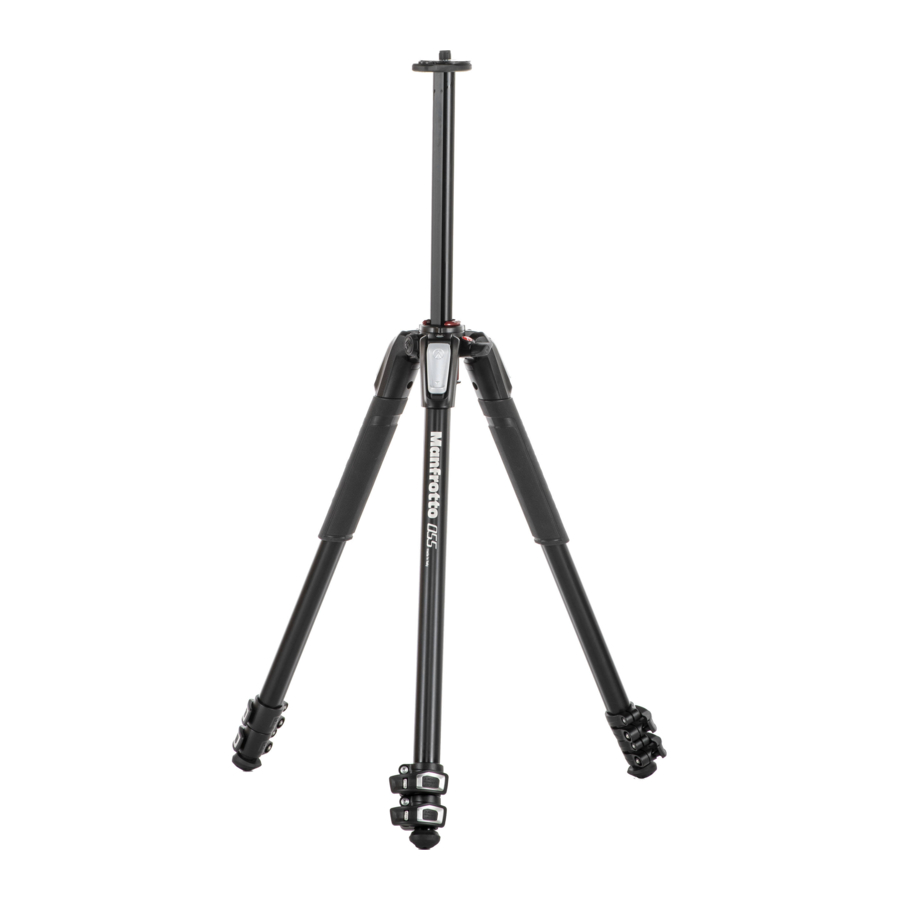

Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Manual de utilizare trepied

INTRODUCERE

Conceput pentru amatorii avansați și pentru fotografii profesioniști, acesta este un trepied extrem de versatil, ideal pentru camere de format mic și mediu, de tip digital sau convențional.

CARACTERISTICI PRINCIPALE:

• O coloană centrală glisantă unică, care poate fi operată fie în plan vertical, fie orizontal.
• Fiecare picior poate fi setat independent la 4 unghiuri de deschidere.
• Nivelă cu bulă de aer.
• Două protecții din cauciuc pentru picioare
• Soclu "Easy link" (conexiune ușoară) pentru inserarea brațelor
• Manete "Quick Power Lock" (blocare rapidă) care permit deschiderea ușoară a tuturor manetelor simultan
• Cârlig pentru agățarea unei contragreutăți și pentru o curea

CONFIGURARE

Deschideți cele 3 picioare ale trepiedului.

Pentru a regla înălțimea trepiedului, fiecare picior are extensii telescopice care pot fi eliberate prin rotirea manetei "A" de pe gulerul de blocare "B". Apucați manetele cu toată palma. Deblocați simultan toate manetele de blocare.

AVEȚI GRIJĂ să evitați prinderea degetului la deschiderea manetei (vezi fig. 1A). Când se atinge înălțimea necesară, blocați maneta "A".

REGLAREA UNGHIULUI PICIORULUI

Fiecare picior poate fi setat la 4 unghiuri de deschidere. Pentru a schimba unghiul unui picior, închideți ușor piciorul spre coloana centrală și trageți în jos butonul de blocare "C" din partea de sus a piciorului. În timp ce țineți butonul apăsat, selectați noul unghi al piciorului și apoi eliberați butonul "C" pentru a bloca în poziție.

Unghiul fiecărui picior poate fi reglat independent de celelalte două picioare.

Ultima poziție permite atingerea nivelului podelei.

REGLAREA ÎNĂLȚIMII COLOANEI CENTRALE

Pentru a elibera coloana centrală "D", deblocați butonul "E" și reglați înălțimea coloanei după cum este necesar. Strângeți butonul "E" pentru a bloca coloana în poziție.

COLOANA CENTRALĂ ORIZONTALĂ

Coloana centrală glisantă poate fi utilizată și în plan orizontal: acest lucru nu numai că permite decalarea camerei față de poziția picioarelor, dar oferă și cea mai simplă modalitate de a fotografia direct de deasupra:

• deblocați butonul "E" (4.1)
• apăsați butonul "Y" și, în același timp, ridicați complet coloana centrală "D" până când scoicile roșii ies în afară, așa cum se arată în figura 4.2
• rotiți coloana centrală "D" cu 90°, așa cum se arată în figura 4.3
• glisați coloana centrală "D" în orificiul "W" și blocați butonul "E" (fig. 4.4)

COLOANA CENTRALĂ VERTICALĂ

Pentru a configura coloana centrală în poziție verticală, procedați după cum urmează:

1. deblocați butonul "E" și trageți complet coloana centrală "D", așa cum se arată în figura 5.1

   LUAȚI MÂNA DE PE COLOANA CENTRALĂ "D" pentru a evita prinderea degetului (vezi fig. 5.2)
2. ținând cealaltă mână departe de coloana "D", apăsați butonul "Y" cu o mână (5.3)
3. ținând în continuare cealaltă mână departe, cu aceeași mână, rotiți coloana centrală "D" într-o poziție verticală, așa cum se arată în figura 5.4
4. rotiți coloana până când săgeata roșie de pe scoici este aliniată cu săgeata de pe turnătorie, apoi împingeți în jos coloana

MONTAREA ȘI DEMONTAREA UNUI CAP DE CAMERĂ

Scoateți capacul "Z" (fig.1)

Montați capul camerei pe placa din partea de sus a coloanei centrale prin intermediul șurubului de montare de 3/8" (rotiți capul șurubului în sensul acelor de ceasornic). Apoi ridicați coloana centrală și, cu o șurubelniță mică, strângeți șurubul "M" de baza capului, având grijă să nu-l forțați. Această caracteristică unică funcționează deosebit de bine cu capetele Manfrotto datorită bazei special concepute, care împiedică deșurubarea accidentală a capului.

Pentru a scoate capul, slăbiți șurubul "M" și deșurubați capul de pe coloană în sens invers acelor de ceasornic).

NIVELARE

Trepiedul este furnizat cu o nivelă cu bulă de aer "H" pentru a vă permite să nivelați trepiedul.

Nivela cu bulă de aer poate fi poziționată așa cum se arată în figura 7 pentru a garanta vizibilitate și practicitate maximă.

NOTĂ

Pentru utilizare în exterior, în special în condiții de vânt, este posibilă stabilizarea trepiedului: agățați o contragreutate (nu este furnizată) deasupra cârligului "L"

TRANSPORT

Trepiedul are un cârlig "L" pentru curea de transport opțională

REGLAREA TENSIUNII DE BLOCARE A PICIORULUI

Dacă extensiile telescopice ale piciorului alunecă chiar și după ce ați strâns maneta de blocare "A", tensiunea de blocare va trebui reglată.

Pentru a face acest lucru:

• eliberați maneta de blocare "A"
• rotiți șurubul "P" în sensul acelor de ceasornic folosind cheia specială "N" furnizată pe unul dintre picioarele trepiedului. În mod normal, o treime de rotație va fi suficientă pentru a obține tensiunea de blocare corectă.

ATAȘAREA ACCESORIILOR

Scoateți capacul "K"

Trepiedul are un filet feminin de 3/8" "X" (fig. 11) care poate fi utilizat pentru a atașa accesorii, cum ar fi brațele Manfrotto care pot susține la rândul lor lumini, monitoare etc.
