Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Statiefhandleiding

INTRODUCTIE

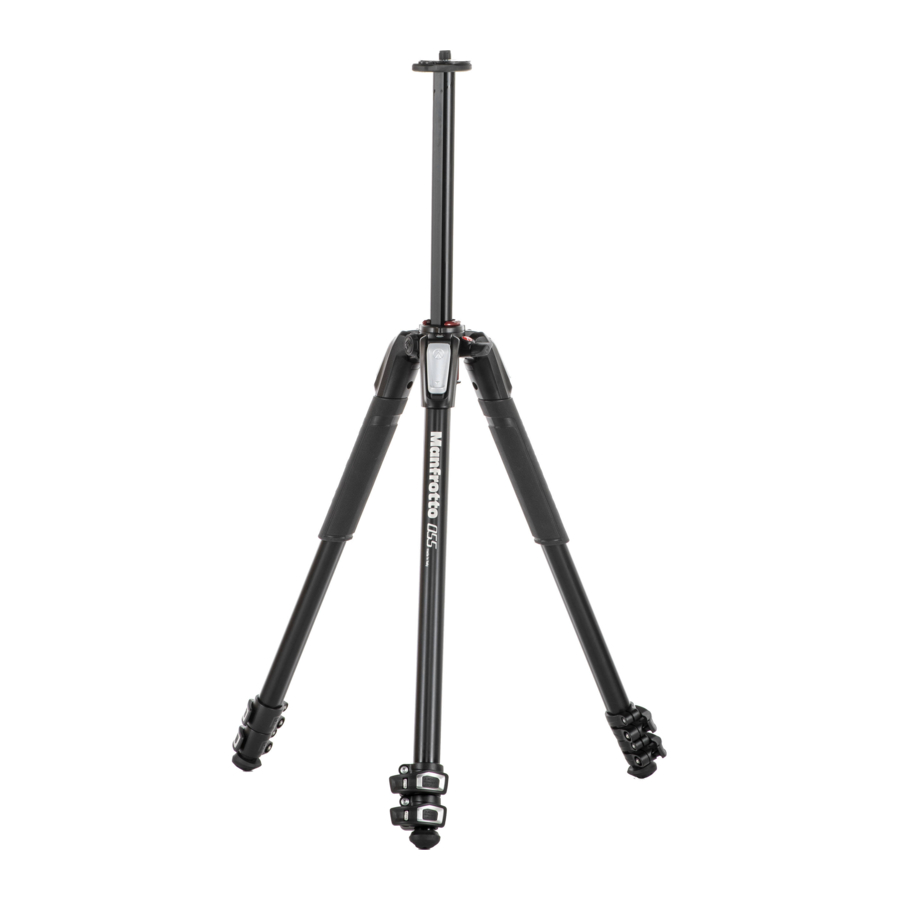

Dit is een uiterst veelzijdig statief, ontworpen voor de gevorderde hobbyist en voor de professionele fotograaf, ideaal voor kleine en middelgrote camera's, digitaal of conventioneel type.

BELANGRIJKSTE KENMERKEN:

• Een unieke verschuifbare middenkolom die in een verticaal of horizontaal vlak kan worden bediend.
• Elke poot kan onafhankelijk worden ingesteld op 4 spreidingshoeken.
• Waterpas.
• Twee rubberen beenwarmers
• Easy link-aansluiting voor het plaatsen van armen
• Quick Power Lock-hendels waarmee u eenvoudig alle hendels tegelijkertijd kunt openen
• Haak voor het ophangen van een contragewicht en voor een riem

INSTALLATIE

Open de 3 statiefpoten.

Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door aan hendel "A" op de vergrendelingskraag "B" te draaien. Pak de hendels met de hele handpalm vast. Ontgrendel tegelijkertijd alle vergrendelingshendels.

WEES VOORZICHTIG om te voorkomen dat u uw vinger beknelt bij het openen van de hendel (zie fig. 1A). Wanneer de vereiste hoogte is bereikt, vergrendelt u hendel "A".

HOEKVERSTELLING VAN DE POTEN

Elke poot kan worden ingesteld op 4 spreidingshoeken. Om de hoek van een poot te wijzigen, sluit u de poot iets naar de middenkolom en trekt u de vergrendelingsknop "C" aan de bovenkant van de poot omlaag. Terwijl u de knop ingedrukt houdt, selecteert u de nieuwe beenhoek en laat u vervolgens knop "C" los om hem in de juiste positie te vergrendelen.

De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast.

De laatste positie maakt het mogelijk om het vloerniveau te bereiken.

HOOGTEVERSTELLING MIDDENKOLOM

Om de middenkolom "D" los te maken, ontgrendelt u de knop "E" en past u de hoogte van de kolom naar wens aan. Draai de knop "E" vast om de kolom in de juiste positie te vergrendelen.

HORIZONTALE MIDDENKOLOM

De verschuifbare middenkolom kan ook in het horizontale vlak worden gebruikt: dit zorgt er niet alleen voor dat de camera ten opzichte van de poten kan worden geplaatst, maar biedt ook de eenvoudigste manier om recht van bovenaf te fotograferen:

• ontgrendel knop "E" (4.1)
• druk op knop "Y" en til tegelijkertijd de middenkolom "D" volledig op totdat de rode schalen naar buiten komen, zoals weergegeven in afbeelding 4.2
• draai de middenkolom "D" 90° zoals weergegeven in afbeelding 4.3
• schuif de middenkolom "D" in het gat "W" en vergrendel knop "E" (afb. 4.4)

VERTICALE MIDDENKOLOM

Om de middenkolom in verticale positie te plaatsen, gaat u als volgt te werk:

1. ontgrendel knop "E" en trek de middenkolom "D" volledig uit, zoals weergegeven in afbeelding 5.1

   HAAL UW HAND VAN DE MIDDENKOLOM
   KOLOM "D" om te voorkomen dat u uw vinger beknelt (zie afb. 5.2)
2. houd uw andere hand vrij van kolom "D" en druk met één hand op knop "Y" (5.3)
3. houd uw andere hand nog steeds vrij en draai met dezelfde hand de middenkolom "D" in een verticale positie, zoals weergegeven in afbeelding 5.4
4. draai de kolom totdat de rode pijl op de schalen is uitgelijnd met de pijl op het gietstuk en duw de kolom omlaag

EEN CAMERAHOOFD MONTEREN EN VERWIJDEREN

Verwijder de dop "Z" (afb. 1)

Monteer de camerakop op de plaat aan de bovenkant van de middenkolom via de 3/8" montageschroef (schroefkop met de klok mee). Til vervolgens de middenkolom op en draai met een kleine schroevendraaier de schroef "M" vast tegen de basis van de kop, waarbij u erop let dat u deze niet forceert. Deze unieke functie werkt vooral goed met Manfrotto-koppen vanwege de speciaal ontworpen basis, die voorkomt dat de kop per ongeluk losdraait.

Om de kop te verwijderen, draait u de schroef "M" los en draait u de kop tegen de klok in van de kolom.

WATERPAS ZETTEN

Het statief wordt geleverd met een waterpas "H" waarmee u het statief waterpas kunt zetten.

De waterpas kan worden gepositioneerd zoals weergegeven in afbeelding 7 om maximale zichtbaarheid en bruikbaarheid te garanderen.

OPMERKING

Voor gebruik buitenshuis, vooral bij winderige omstandigheden, is het mogelijk om het statief te stabiliseren: hang een contragewicht (niet meegeleverd) bovenop de haak "L".

TRANSPORT

Het statief heeft een haak "L" voor een optionele draagriem

SPANNINGSAANPASSING BEENVERGRENDELING

Als de telescopische beenverlengstukken slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast.

Om dit te doen:

• maak de vergrendelingshendel "A" los
• draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die op een van de statiefpoten is aangebracht. Normaal gesproken is een derde van een draai voldoende om de juiste vergrendelingsspanning te bereiken.

ACCESSOIRES BEVESTIGEN

Verwijder de dop "K"

Het statief heeft een 3/8" binnendraad "X" (afb. 11) die kan worden gebruikt om accessoires te bevestigen, zoals Manfrotto-armen die op hun beurt lampen, monitoren enz. kunnen ondersteunen.
