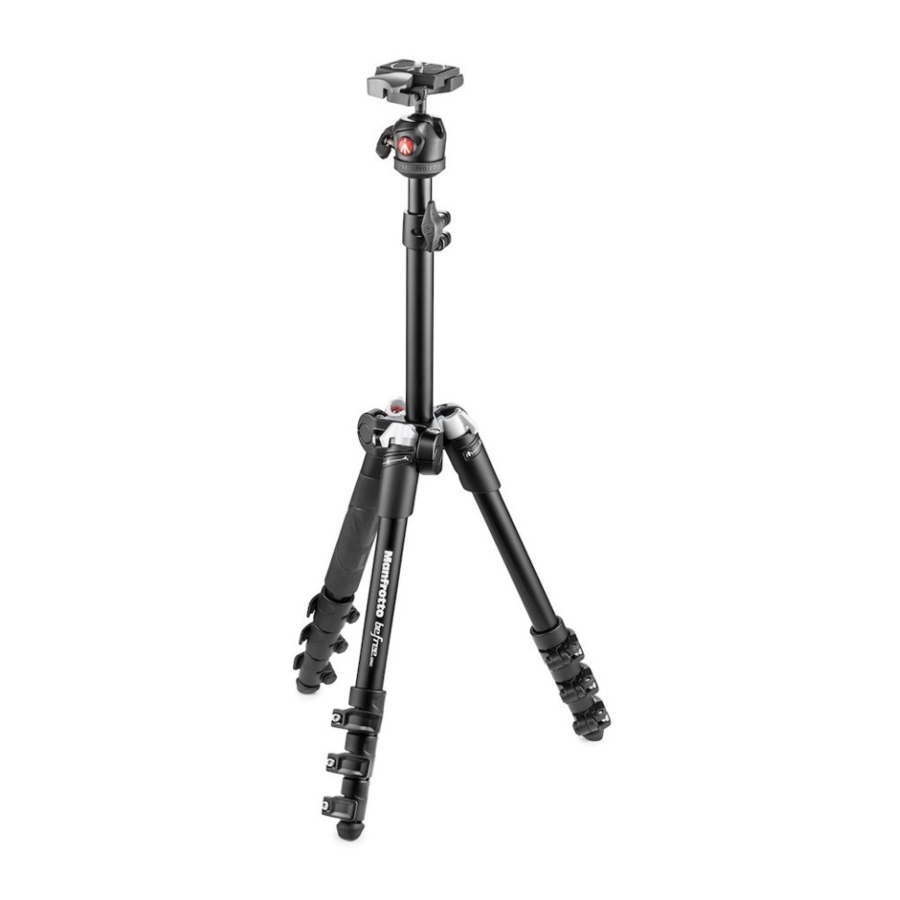

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Statiefhandleiding

INSTALLATIE

Vouw de poten uit zoals weergegeven in afb. 1 Open de 3 statiefpoten.

Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door hendel "A" op de vergrendelingskraag "B" te draaien.

POTENHOEK AANPASSEN

Elke poot kan onafhankelijk van elkaar worden ingesteld op een van de twee spreidingshoeken.

Om een potenhoek te wijzigen, sluit u de poot iets door deze naar de middenkolom te vouwen (afb. 2), draait u de hoekselector "W" naar de gewenste positie (aangegeven door de symbolen) en opent u de poot weer volledig.

HOOGTE AANPASSEN MIDDENKOLOM

Om de middenkolom "C" los te maken, ontgrendelt u knop "D". Pas de hoogte van de kolom naar wens aan en draai vervolgens knop "D" vast om de kolom in de gewenste positie te vergrendelen.

DE SNELKOPPELINGSPLAAT OP DE CAMERA MONTEREN

Bevestig plaat "G" aan de onderkant van de camera door cameraschroef "M" in het schroefdraadgat van de camera te draaien met behulp van de ring "Q" ZONDER KRACHT TE ZETTEN.

Lijn, voordat u hem volledig vergrendelt, de plaat "G" uit met de cameralens.

Zorg ervoor dat u de plaat "G" voor gebruik stevig aan de camera hebt bevestigd.

Zodra deze is vastgemaakt, duwt u de ring "Q" (afb. 4) naar beneden zodat deze plat tegen de plaat "G" ligt.

DE CAMERA OP DE KOP MONTEREN

Om de camera op de kop te monteren (afb. 5), opent u hendel "H" en duwt u tegelijkertijd de veiligheidspal "X" omlaag, houdt u ze in de open positie terwijl u de camera bevestigt door de cameraplaat "G" in de bovenkant van de kop te schuiven, zoals weergegeven in afb. 5. Laat hendel "H" en veiligheidspal "X" los.

Zorg ervoor dat de camera stevig aan de kop is vergrendeld door hendel "H" tegen plaat "G" te duwen (afb. 6) en te controleren of de camera niet in de kop beweegt.

DE CAMERA VAN DE KOP VERWIJDEREN

Om de camera van de kop te verwijderen (afb. 7), opent u hendel "H" en duwt u tegelijkertijd de veiligheidspal "X" omlaag. Houd ze in de open positie terwijl u de camera verwijdert, zoals weergegeven in afb. 7.

GEBRUIK

Knop "P" is de vergrendeling van de kopbeweging. Wanneer u knop "P" bedient, moet u de camera stevig met één hand vasthouden.

Om de camera te verplaatsen, ontgrendelt u hendel "P" door deze tegen de klok in te draaien totdat de kogel "N" vrij kan bewegen.

Zodra de gewenste positie is bereikt, blokkeert u de kogel "N" door hendel "P" met de klok mee te draaien totdat deze is vergrendeld.

VOUW HET STATIEF OP MET DE CAMERA-PLAAT VERWIJDERD

Ontgrendel knop "P", ontgrendel knop "D", laat de kolom "C" zakken (niet volledig) en blokkeer deze vervolgens weer met de knop "D". Sluit uw benen iets naar de middenkolom "C", draai de hoek "W" van elke poot op de "gesloten" positie (gemarkeerd) en vouw vervolgens de drie poten volledig omhoog. De poten van het statief moeten op de kop passen.

SPANNING AANPASSEN POTENVERGRENDELING

Als de telescopische pootverlengingen slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, of als de vergrendelingshendels "A" te stijf zijn om te gebruiken, moet de vergrendelingsspanning worden aangepast. Om dit te doen, draait u de schroef "Z" met de klok mee (om vast te draaien) of tegen de klok in (om iets los te maken) met behulp van een TORX-sleutel nummer 20.

ONDERHOUD

De rotatiebeweging van de poten kan tijdens gebruik variaties in de weerstand bij het openen en sluiten ondergaan. Als deze situatie zich voordoet, wordt aanbevolen om de verbindingen te smeren met een multifunctionele smeermiddelspray en vervolgens de schroeven met sleutel T20 aan te passen totdat u de gewenste weerstand krijgt.
