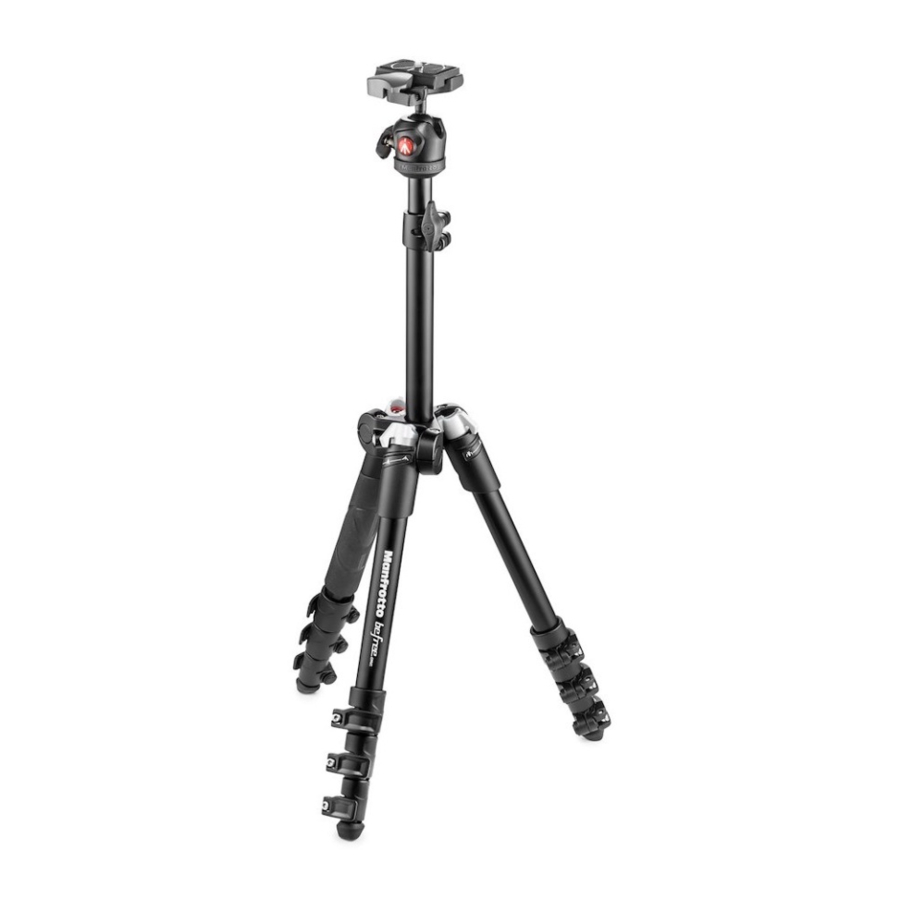

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Stativ-Handbuch

AUFBAU

AUFBAU
Klappen Sie die Beine wie in Abb. 1 gezeigt aus. Öffnen Sie die 3 Stativbeine.

Um die Höhe des Stativs einzustellen, verfügt jedes Bein über Teleskopauszüge, die durch Drehen des Hebels „A“ am Klemmring „B“ gelöst werden können.

EINSTELLUNG DES BEINWINKELS

EINSTELLUNG DES BEINWINKELS
Jedes Bein kann unabhängig in einem der zwei Spreizwinkel eingestellt werden.

Um einen Beinwinkel zu ändern, klappen Sie das Bein leicht zur Mittelsäule hin (Abb. 2), drehen Sie den Winkelwähler „W“ in die gewünschte Position (durch die Symbole angezeigt) und öffnen Sie das Bein dann wieder vollständig.

HÖHENVERSTELLUNG DER MITTELSÄULE

HÖHENVERSTELLUNG DER MITTELSÄULE
Um die Mittelsäule „C“ zu lösen, entriegeln Sie den Drehknopf „D“. Stellen Sie die Höhe der Säule nach Bedarf ein und ziehen Sie dann den Drehknopf „D“ fest, um die Säule in Position zu arretieren.

ANBRINGEN DER SCHNELLWECHSELPLATTE AN DER KAMERA

ANBRINGEN DER SCHNELLWECHSELPLATTE AN DER KAMERA
Befestigen Sie die Platte „G“ an der Unterseite der Kamera, indem Sie die Kameraschraube „M“ mit Hilfe des Rings „Q“ OHNE KRAFTEINWIRKUNG in das Stativgewindeloch der Kamera festziehen.

Vor dem vollständigen Arretieren richten Sie die Platte „G“ am Kameraobjektiv aus.

Stellen Sie vor dem Gebrauch sicher, dass Sie die Platte „G“ fest an der Kamera befestigt haben.

Nach dem Befestigen drücken Sie den Ring „Q“ (Abb. 4) nach unten, sodass er flach an der Platte „G“ anliegt.

MONTAGE DER KAMERA AM KOPF

MONTAGE DER KAMERA AM KOPF - Schritt 1
MONTAGE DER KAMERA AM KOPF - Schritt 2
Um die Kamera am Kopf zu montieren (Abb. 5), öffnen Sie den Hebel „H“ und drücken Sie gleichzeitig den Sicherungsstift „X“ nach unten. Halten Sie diese in der geöffneten Position, während Sie die Kamera anbringen, indem Sie die Kameraplatte „G“ wie in Abb. 5 gezeigt in die Oberseite des Kopfes schieben. Lassen Sie Hebel „H“ und Sicherungsstift „X“ los.

WarnungStellen Sie sicher, dass die Kamera fest am Kopf arretiert ist, indem Sie den Hebel „H“ gegen die Platte „G“ drücken (Abb. 6) und überprüfen, dass sich die Kamera im Kopf nicht bewegt.

ENTFERNEN DER KAMERA VOM KOPF

ENTFERNEN DER KAMERA VOM KOPF
Um die Kamera vom Kopf zu entfernen (Abb. 7), öffnen Sie den Hebel „H“ und drücken Sie gleichzeitig den Sicherungsstift „X“ nach unten. Halten Sie diese in der geöffneten Position, während Sie die Kamera wie in Abb. 7 gezeigt entfernen.

VERWENDUNG

VERWENDUNG
Drehknopf „P“ ist die Verriegelung der Kopfbewegung. Beim Betätigen des Drehknopfs „P“ halten Sie die Kamera bitte stets sicher mit einer Hand fest.

Um die Kamera neu zu positionieren, entriegeln Sie den Hebel „P“, indem Sie ihn gegen den Uhrzeigersinn drehen, bis sich die Kugel „N“ frei bewegen lässt.

Sobald die gewünschte Position erreicht ist, blockieren Sie die Kugel „N“, indem Sie den Hebel „P“ im Uhrzeigersinn drehen, bis er arretiert ist.

ZUSAMMENKLAPPEN DES STATIVS NACH ENTFERNUNG DER KAMERAPLATTE

ZUSAMMENKLAPPEN DES STATIVS NACH ENTFERNUNG DER KAMERAPLATTE
Entriegeln Sie den Drehknopf „P“, entriegeln Sie den Drehknopf „D“, senken Sie die Säule „C“ ab (nicht vollständig) und arretieren Sie sie dann wieder mit dem Drehknopf „D“. Klappen Sie die Beine leicht zur Mittelsäule „C“ hin zusammen, drehen Sie den Winkel „W“ jedes Beins in die Position „geschlossen“ (markiert) und klappen Sie dann die drei Beine vollständig nach oben. Die Stativbeine müssen auf den Kopf passen.

EINSTELLUNG DER SPANNUNG DER BEINVERRIEGELUNG

EINSTELLUNG DER SPANNUNG DER BEINVERRIEGELUNG
Wenn die Teleskopauszüge der Beine rutschen, selbst nachdem Sie den Verriegelungshebel „A“ festgezogen haben, oder wenn die Verriegelungshebel „A“ zu schwergängig für Sie sind, muss die Verriegelungsspannung eingestellt werden. Drehen Sie dazu die Schraube „Z“ im Uhrzeigersinn (zum Festziehen) oder gegen den Uhrzeigersinn (zum leichten Lösen) mit einem TORX-Schlüssel der Größe 20.

WARTUNG

WARTUNG
Die Drehbewegung der Beine kann während des Gebrauchs Änderungen im Öffnungs- und Schließwiderstand erfahren. Sollte dies der Fall sein, wird empfohlen, die Gelenke mit einem Multifunktions-Schmierspray zu schmieren und anschließend die Schrauben mit einem T20-Schlüssel so festzuziehen, bis der gewünschte Widerstand erreicht ist.
