Manfrotto MHXPRO-BHQ2 - Xpro Kugelkopf Handbuch und Testvideo
EINFÜHRUNG

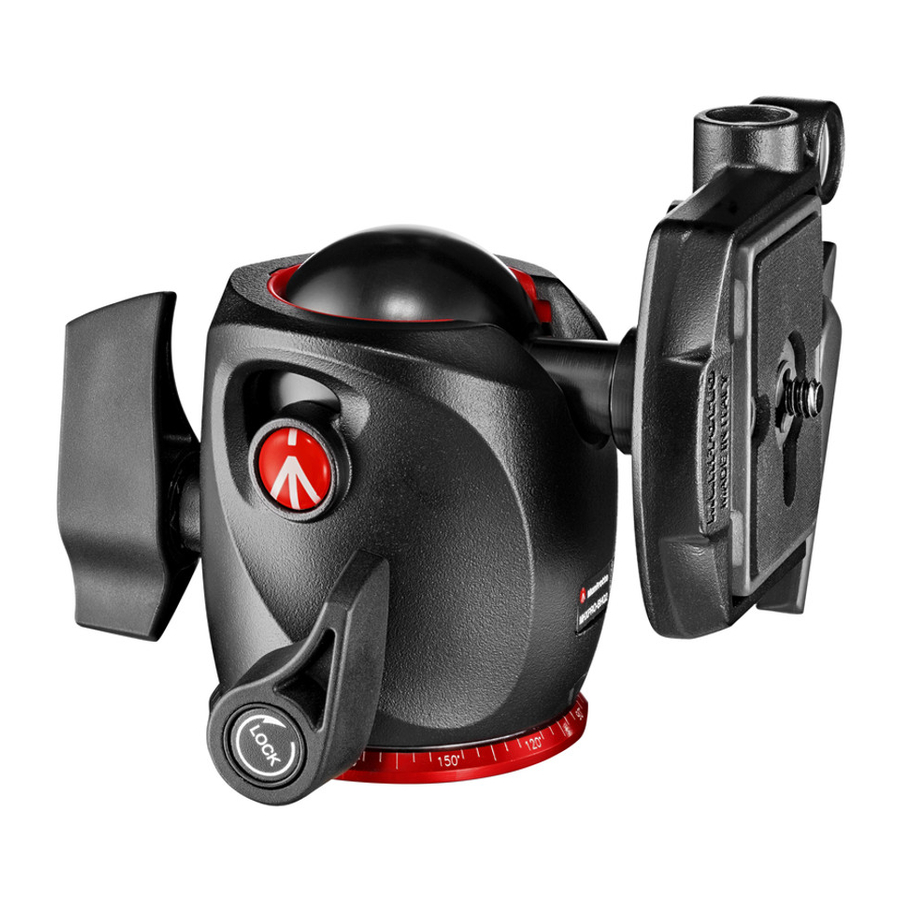

Ein professioneller Kugelkopf für Mittelformatkameras.
EINRICHTEN
Montieren Sie den Kopf mit dem 3/8"-Innengewinde „A“ auf dem Stativ.
Die Stativplatte der Manfrotto Stative ist mit drei Klemmschrauben „B“ ausgestattet, die an der Basis des Kopfes anliegen, um eine effektive und sichere Arretierung zu gewährleisten.
SCHNELLWECHSELPLATTE VOM KOPF ENTFERNEN
Um die Platte „G“ zu entfernen, muss der Hebel „H“ geöffnet werden.
Der Hebel „H“ kann nicht geöffnet werden, solange sich der Sicherheitshebel „I“ in geschlossener Position befindet. Um die Sicherheitsverriegelung zu lösen, drehen Sie den Hebel „H“ und drücken Sie den Sicherheitshebel „I“ nach unten, bis der Hebel „H“ den Anschlag erreicht.
KAMERA AUF PLATTE MONTIEREN
Befestigen Sie die Kamera auf der Platte „G“, indem Sie die Kameraschraube „M“ OHNE KRAFTAUFWAND in das Gewindeloch der Kamera schrauben und dabei den Ring „Q“ verwenden. Richten Sie die Kamera vor dem vollständigen Festziehen an der Markierung „LENS“ auf der Platte „G“ aus.
Stellen Sie sicher, dass Sie die Kamera vor dem Gebrauch sicher auf der Schnellwechselplatte verriegelt haben.
KAMERA AUF DEM KOPF MONTIEREN
Drücken Sie den Ring „Q“ so, dass er flach an der Platte „G“ anliegt.
Setzen Sie die Kameraplatte „G“ (Abb. 4) auf den Kopf, bis der Arretierhebel „H“ einrastet und schließt.
Stellen Sie sicher, dass die Platte „G“ (Abb. 5) vollständig verriegelt ist, indem Sie den Hebel „H“ drücken und überprüfen, ob die Kamera sicher am Kopf befestigt ist.
KAMERA VOM KOPF ENTFERNEN
Immer wenn die Kamera vom Kopf entfernt werden muss, halten Sie die Kamera sicher mit einer Hand, während Sie den Hebel „H“ drehen und den Sicherheitshebel „I“ nach unten drücken, bis der Hebel „H“ den Anschlag erreicht.
VERWENDUNG
Der Kopf verfügt über unabhängige Panorama- und Kugelbewegungen.
Der Hebel „E“ arretiert die Panorama-Bewegung.
Um die Bewegung freizugeben, entriegeln Sie den Hebel „E“, indem Sie ihn gegen den Uhrzeigersinn drehen.
Sobald die gewünschte Position erreicht ist, arretieren Sie den Kopf, indem Sie den Hebel „E“ vollständig im Uhrzeigersinn drehen. Der Hebel „C“ arretiert die Kugelbewegung.
Um die sichere Verwendung des Kugelkopfs zu gewährleisten, halten Sie die Kamera immer mit einer Hand fest, während Sie die Kugel lösen.
Um die Kugel „D“ zur Positionierung der Kamera freizugeben, entriegeln Sie den Hebel „C“, indem Sie ihn gegen den Uhrzeigersinn drehen. Sobald die gewünschte Position erreicht ist, arretieren Sie die Kugel „D“, indem Sie den Hebel „C“ vollständig im Uhrzeigersinn drehen.
Der Kopf verfügt über eine separate Friktionseinstellung für die Kugelbewegung, die es erleichtert, die Positionierung des Kopfes vor dem Festziehen zu kontrollieren. Um die Friktion einzustellen, stellen Sie sicher, dass die Kugel „D“ nicht arretiert ist (drehen Sie den Arretierhebel „C“ gegen den Uhrzeigersinn). Halten Sie dann die Kamera mit einer Hand und drehen Sie mit der anderen den Knopf „F“ im Uhrzeigersinn, um die Friktion zu erhöhen, und gegen den Uhrzeigersinn, um die Friktion zu verringern.
Die Friktion ermöglicht nicht das Arretieren der Kamera: Wir empfehlen, die Kugel „D“ durch vollständiges Drehen des Hebels „C“ zu arretieren.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
