Manfrotto 521PFi - Handbuch zur Fokus-Fernbedienung

LIEFERUMFANG

Überprüfen Sie, ob Sie die folgenden Artikel erhalten haben:

• Dieses Handbuch
• Einfache Videokamera-Fernbedienung

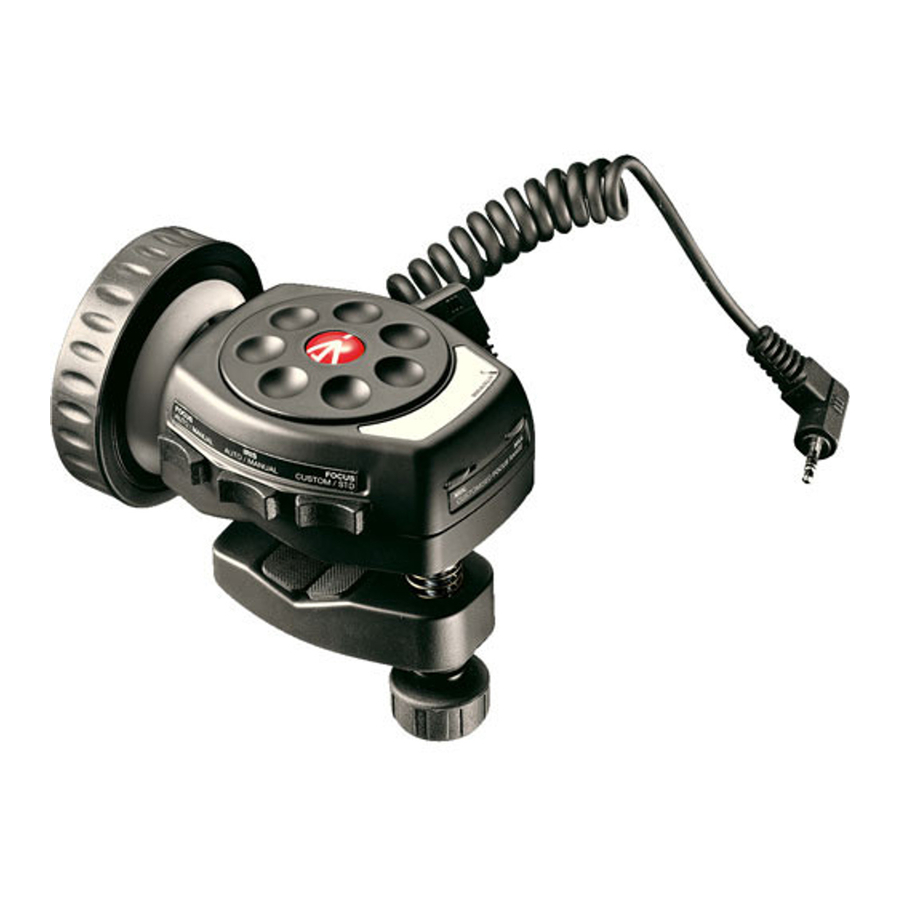

GERÄTEÜBERSICHT

Der Fokus-/Blenden-Controller wurde entwickelt, um den Betrieb von Panasonic DVX-100B und HVX-200 Kameras zu steuern.

1. Manueller Blendenregler
2. Fokusrichtungsschalter
3. Ø 3,5 mm Klinkenbuchse
4. Blendenrichtungsschalter
5. Positions-Memory-Zeichen
6. Regler für die obere Fokusgrenze
7. Regler für die untere Fokusgrenze
8. Fokus Custom/Std-Schalter
9. Blende A/M-Schalter
10. Fokus A/M-Schalter
11. Positions-Memory-Zeichen
12. Fokusrad

Merkmale

Variable stufenlose Fokussteuerung

• Variable stufenlose Blendensteuerung
• Angepasster Fokusbereich: Regler für die obere Fokusgrenze (MAX)
• Angepasster Fokusbereich: Regler für die untere Fokusgrenze (MIN)
• Fokus Custom/Std
• Fokusrichtungsschalter
• Blendenrichtungsschalter
• Fokus Auto/Manuell
• Blende Auto/Manuell
• Klemmbereich: Quadratisches oder rechteckiges Rohr mit flachen Oberflächen: 5mm-30mm Höhe
• Klemmbereich: Rundes Rohr/Stange: 35mm Durchmesser

SCHNELLSTARTANLEITUNG

Anschluss an Halterungen (quadratisches, rechteckiges oder rundes Rohr/Stange)

Klemmbereich: Quadratisches oder rechteckiges Rohr mit flachen Oberflächen: 5mm-30mm Höhe
Klemmbereich: Rundes Rohr/Stange: 35mm Durchmesser

ANSCHLUSS AN DIE KAMERA

1. Schalten Sie die Kamera aus
2. Stellen Sie sicher, dass Sie den Controller nur an eine Panasonic DVX-100B oder HVX-200 Kamera anschließen
3. Verbinden Sie das Controller-Kabel mit dem Fokus-/Blendenanschluss – 4-polige 3,5 mm Klinkenbuchse
4. Schalten Sie die Kamera ein – Sie können den Controller nun verwenden

BEDIENUNG

Arbeiten im Fokusmodus ohne Begrenzungen

Bewegen Sie den "Focus custom/std" (Fokus Benutzerdefiniert/Standard) in die STD-Position (links).

Drehen Sie das Fokusrad im Uhrzeigersinn (oder gegen den Uhrzeigersinn, abhängig vom Fokusrichtungsschalter), um den Fokus der Kamera von nah zu fern zu ändern. Der Fokus ändert sich innerhalb des vollen an der Kamera verfügbaren Bereichs.

Hinweis: Der minimale Fokuswert kann durch Zoomobjektive begrenzt sein.
Der "0" (Null)-Wert kann nur erreicht werden, wenn der Kamerazoom nicht maximal weit ist.

Arbeiten im Fokusmodus mit Begrenzungen

Bewegen Sie den "Focus custom/std" (Fokus Benutzerdefiniert/Standard) in die CUSTOM-Position (rechts).

Stellen Sie die nahen und fernen Fokusgrenzen ein:

• Bewegen Sie das Fokusrad in die minimale Nahfokusposition
• Verwenden Sie den Regler für die untere Fokusgrenze, um den Fokus an der Kamera für ein nahes Objekt einzustellen
• Bewegen Sie das Fokusrad in die maximale Fernfokusposition
• Verwenden Sie den Regler für die obere Fokusgrenze, um den Fokus an der Kamera für ein entferntes Objekt einzustellen

Drehen Sie das Fokusrad im Uhrzeigersinn (oder gegen den Uhrzeigersinn, abhängig vom Fokusrichtungsschalter), um den Fokus der Kamera von nah zu fern zu ändern. Der Fokus ändert sich innerhalb der eingestellten Begrenzungen.

Hinweis: Im Modus mit Fokusbegrenzungen können Sie möglicherweise nicht immer (abhängig vom Kameratyp) den gesamten verfügbaren Fokussierbereich der Kamera durchfokussieren. Wenn das Fokussieren von weit/nahen Objekten außerhalb dieser Grenzen liegt, verwenden Sie den Fokusmodus ohne Begrenzungen.

Anpassen der Fokusrichtung

Um die Fokusrichtung zu ändern, bewegen Sie den Fokusrichtungsschalter, der sich oben links am Controller-Gehäuse befindet, in die entgegengesetzte Position.

Variabler Blendenmodus

Drehen Sie den manuellen Blendenregler im Uhrzeigersinn (oder gegen den Uhrzeigersinn, abhängig vom Blendenrichtungsschalter), um die Blende von offen nach geschlossen zu ändern.

Anpassen der Blendenrichtung

Um die Blendenrichtung zu ändern, bewegen Sie den Blendenrichtungsschalter, der sich oben rechts am Controller-Gehäuse befindet, in die entgegengesetzte Position.

Fokus Custom/Std-Modus

Um den Fokusmodus von Standard (std) auf Benutzerdefiniert (custom) zu ändern, bewegen Sie den Custom/Std-Schalter nach links.

Um den Fokusmodus von Benutzerdefiniert (custom) auf Standard (std) zu ändern, bewegen Sie den Custom/Std-Schalter nach rechts.

Blende Auto/Manuell-Modus

Um den Blendenmodus von Manuell auf Auto zu ändern, bewegen Sie den Blende A/M-Schalter nach links.
Um den Blendenmodus von Auto auf Manuell zu ändern, bewegen Sie den Blende A/M-Schalter nach rechts.

VORSICHTSMASSNAHMEN

Wasserdichtigkeit

Wir haben große Sorgfalt darauf verwendet, den Controller so wasserdicht wie möglich zu gestalten, während der Preis angemessen bleibt.
Wir können jedoch unter allen Umständen keine 100%ige Wasserdichtigkeit garantieren und Sie sollten es vermeiden, den Controller unter extremen Umgebungsbedingungen wie Regen und einer Luftfeuchtigkeit von über 95% zu verwenden.

Hohe Temperatur

Vermeiden Sie Temperaturen über +70°C – lassen Sie den Controller insbesondere nicht direktem Kontakt mit starker Sonneneinstrahlung ausgesetzt, z.B. in einem in der Sonne geparkten Auto.

BETRIEBSSPEZIFIKATIONEN

Betriebstemperaturbereich -10°C - +60°C
Lagertemperaturbereich -30°C - +80°C
Luftfeuchtigkeit rel. (nicht kondensierend) max. 95%

HAFTUNGSAUSSCHLUSS

Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Manfrotto übernimmt keine Garantie und haftet nicht für Fehler in den in diesem Dokument enthaltenen Informationen.
