Manfrotto 521PFi - Фокус қашықтан басқару нұсқаулығы

ПАКЕТ МАЗМҰНЫ

Келесі элементтерді алғаныңызды тексеріңіз:

• Бұл нұсқаулық
• Негізгі бейнекамераны қашықтан басқару

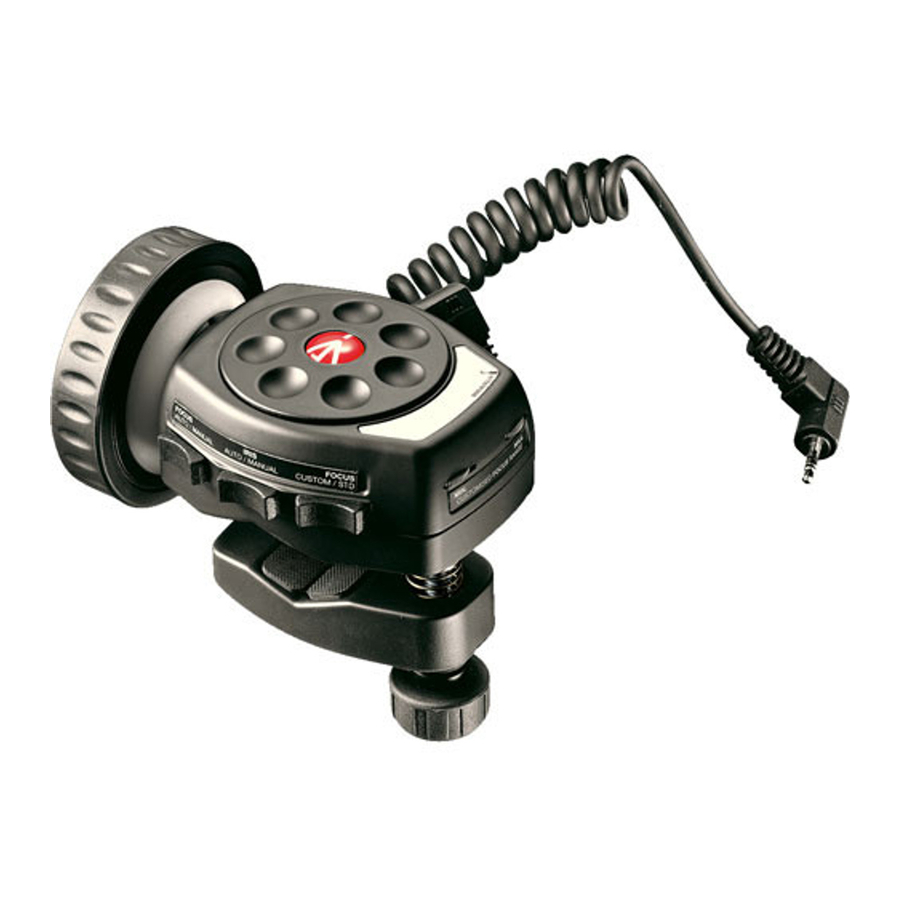

ҚҰРЫЛҒЫҒА ШОЛУ

Фокус/Диафрагма контроллері Panasonic DVX-100B және HVX-200 камераларының жұмысын басқаруға арналған.

1. Диафрагманың қолмен реттеу тұтқасы
2. Фокус бағытының қосқышы
3. Ø 3.5мм ұясы
4. Диафрагма бағытының қосқышы
5. Позицияны жадыда сақтау белгісі
6. Фокустың алыс шегінің тұтқасы
7. Фокустың жақын шегінің тұтқасы
8. Фокусты реттеу/стандартты қосқышы
9. Диафрагма A/M қосқышы
10. Фокус A/M қосқышы
11. Позицияны жадыда сақтау белгісі
12. Фокус дөңгелегі

Ерекшеліктері

Фокустың үздіксіз өзгеретін басқаруы

• Диафрагманың үздіксіз өзгеретін басқаруы
• Реттелетін фокус диапазоны: алыс шек тұтқасы (MAX)
• Реттелетін фокус диапазоны: жақын шек тұтқасы (MIN)
• Фокусты реттеу/стандартты
• Фокус бағытының қосқышы
• Диафрагма бағытының қосқышы
• Фокус автоматты/қолмен
• Диафрагма автоматты/қолмен
• Қысқыш диапазоны: жалпақ беттері бар шаршы немесе тікбұрышты түтік: биіктігі 5мм-30мм
• Қысқыш диапазоны: дөңгелек түтік/құбыр/сырық: диаметрі 35мм

ЖЫЛДАМ ІСКЕ ҚОСУ ЖОЛДАМАСЫ

Тірекпен қосылу (шаршы, тікбұрышты, дөңгелек түтік/құбыр/сырық)

Қысқыш диапазоны: жалпақ беттері бар шаршы немесе тікбұрышты түтік: биіктігі 5мм-30мм
Қысқыш диапазоны: дөңгелек түтік/құбыр/сырық: диаметрі 35мм

КАМЕРАМЕН ҚОСЫЛУ

1. Камераны өшіріңіз
2. Контроллерді тек Panasonic DVX-100B немесе HVX-200 камерасына ғана қосыңыз
3. Контроллер кабелін Фокус/Диафрагма қосқышына қосыңыз - 4 полюсті 3.5мм ұя
4. Камераны қосыңыз – енді контроллерді пайдалана бастауға болады

ЖҰМЫС ІСТЕУ

Шектеусіз фокус режимімен жұмыс істеу

"Focus custom/std" (Фокусты реттеу/стандартты) қосқышын STD (стандартты) күйіне жылжытыңыз - солға.

Камерадағы фокусты жақыннан алысқа өзгерту үшін фокус дөңгелегін сағат тілімен (немесе сағат тіліне қарсы, фокус бағытының қосқышына байланысты) бұраңыз. Фокус камерада қол жетімді толық диапазон ішінде өзгереді.

Ескертпе: минималды фокус мәні зум линзаларымен шектелуі мүмкін.
"0" мәніне тек камераның зумы максималды кең болмаған кезде ғана қол жеткізуге болады.

Шектеулі фокус режимімен жұмыс істеу

"Focus custom/std" (Фокусты реттеу/стандартты) қосқышын CUSTOM (реттеу) күйіне жылжытыңыз - оңға.

Фокустың жақын және алыс шектерін орнатыңыз:

• Фокус дөңгелегін минималды фокус жақын позициясына жылжытыңыз
• Фокустың жақын шегінің тұтқасын пайдаланып, камерадағы фокусты жақын объектіге орнатыңыз
• Фокус дөңгелегін максималды фокус алыс позициясына жылжытыңыз
• Фокустың алыс шегінің тұтқасын пайдаланып, камерадағы фокусты алыс объектіге орнатыңыз

Камерадағы фокусты жақыннан алысқа өзгерту үшін фокус дөңгелегін сағат тілімен (немесе сағат тіліне қарсы, фокус бағытының қосқышына байланысты) бұраңыз. Фокус орнатылған шектер ішінде өзгереді.

Ескертпе: Фокус шектеулері бар режимде сіз әрқашан камерадағы барлық фокустау диапазоны арқылы фокустай алмайсыз (камера түріне байланысты). Егер алыс/жақын объектілерді фокустау осы шектерден тыс болса, шектеусіз фокус режимін пайдаланыңыз.

Фокус бағытын реттеу

Фокус бағытын өзгерту үшін контроллер корпусының жоғарғы сол жағында орналасқан Фокус бағытының қосқышын қарама-қарсы позицияға жылжытыңыз.

Диафрагманың өзгермелі режимі

Диафрагманы ашықтан жабыққа өзгерту үшін диафрагманың қолмен реттеу тұтқасын сағат тілімен (немесе сағат тіліне қарсы, диафрагма бағытының қосқышына байланысты) бұраңыз.

Диафрагма бағытын реттеу

Диафрагма бағытын өзгерту үшін контроллер корпусының жоғарғы оң жағында орналасқан Диафрагма бағытының қосқышын қарама-қарсы позицияға жылжытыңыз.

Фокусты реттеу/стандартты режимі

Фокус режимін стандарттыдан (std) реттеуге өзгерту үшін реттеу/стандартты қосқышын солға жылжытыңыз.

Фокус режимін реттеуден стандарттыға өзгерту үшін реттеу/стандартты қосқышын оңға жылжытыңыз.

Диафрагма автоматты/қолмен режимі

Диафрагма режимін қолменнен автоматтыға өзгерту үшін диафрагма A/M қосқышын солға жылжытыңыз.
Диафрагма режимін автоматтыдан қолменге өзгерту үшін диафрагма A/M қосқышын оңға жылжытыңыз.

САҚТЫҚ ШАРАЛАРЫ

Суға төзімділік

Біз контроллерді мүмкіндігінше суға төзімді етуге көп көңіл бөлдік, сонымен бірге оның қолайлы бағасын сақтадық.
Алайда, біз барлық жағдайда 100% суға төзімділікке кепілдік бере алмаймыз және сіз контроллерді қатты жаңбыр және ылғалдылық деңгейі 95%-дан жоғары ауыр орта жағдайларында пайдаланудан аулақ болуыңыз керек.

Жоғары температура

+70°C-тан асатын температурадан аулақ болыңыз – әсіресе контроллерді күннің қатты сәулесімен тікелей жанасуға қалдырмаңыз, мысалы, күн астында тұрған көлікте.

ПАЙДАЛАНУ СПЕЦИФИКАЦИЯЛАРЫ

Жұмыс температурасының диапазоны -10°C - +60°C
Сақтау температурасының диапазоны -30°C - +80°C
Салыстырмалы ылғалдылық (конденсатсыз) макс. 95%

ЖАУАПКЕРШІЛІКТЕН БАС ТАРТУ

Бұл құжаттағы ақпарат ескертусіз өзгертілуі мүмкін.
Manfrotto ешқандай кепілдік бермейді және осы құжаттағы ақпараттағы қателер үшін жауапты болмайды.
