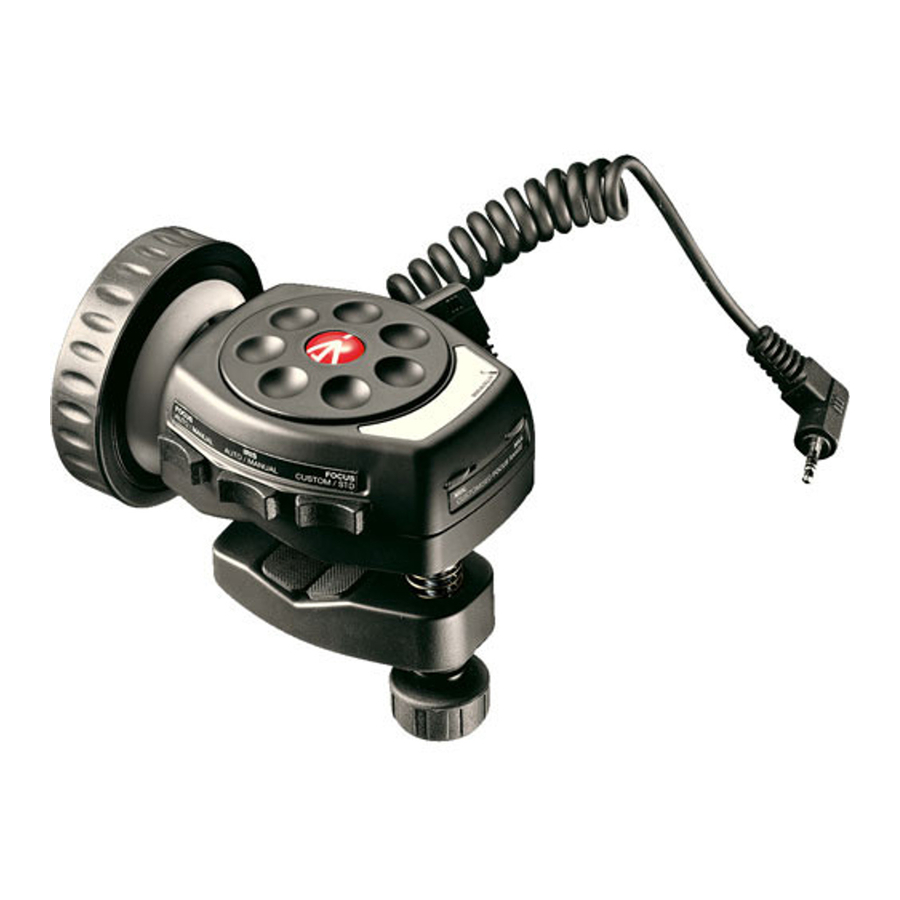

Manfrotto 521PFi - Ръководство за дистанционно управление на фокуса

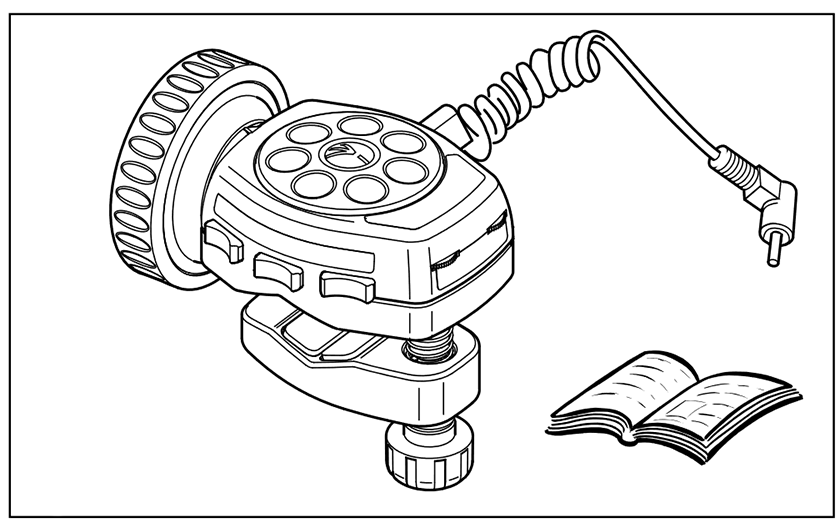

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

Уверете се, че сте получили следните елементи:

• Това ръководство
• Основно дистанционно управление за видеокамера

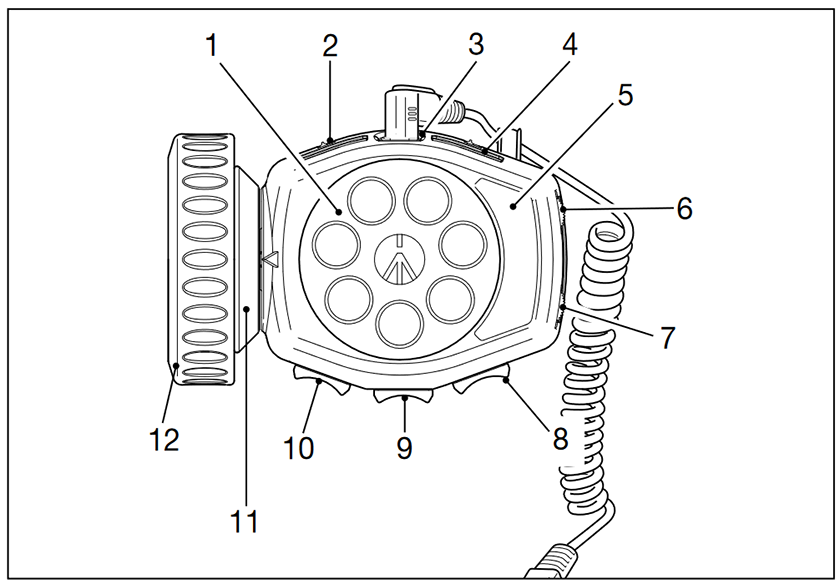

ПРЕГЛЕД НА УСТРОЙСТВОТО

Контролерът за фокус/диафрагма е проектиран да контролира работата на камерите Panasonic DVX-100B и HVX-200.

1. Ръчен бутон за диафрагма
2. Превключвател за посока на фокуса
3. Ø 3.5mm жак
4. Превключвател за посока на диафрагмата
5. Знак за памет на позицията
6. Бутон за далечен лимит на фокуса
7. Бутон за близък лимит на фокуса
8. Превключвател за фокус custom/std
9. Превключвател за диафрагма A/M
10. Превключвател за фокус A/M
11. Знак за памет на позицията
12. Колело за фокус

Характеристики

Променлив безстепенен контрол на фокуса

• Променлив безстепенен контрол на диафрагмата
• Персонализиран обхват на фокуса: бутон за далечен лимит (MAX)
• Персонализиран обхват на фокуса: бутон за близък лимит (MIN)
• Фокус custom/std
• Превключвател за посока на фокуса
• Превключвател за посока на диафрагмата
• Фокус автоматичен/ръчен
• Диафрагма автоматична/ръчна
• Обхват на скобата: квадратна или правоъгълна тръба с плоски повърхности: 5mm-30mm височина
• Обхват на скобата: кръгла тръба/тръбопровод/прът: 35mm диаметър

РЪКОВОДСТВО ЗА БЪРЗ СТАРТ

Свързване с опора (квадратна, правоъгълна, кръгла тръба/тръбопровод/прът)

Обхват на скобата: квадратна или правоъгълна тръба с плоски повърхности: 5mm-30mm височина
Обхват на скобата: кръгла тръба/тръбопровод/прът: 35mm диаметър

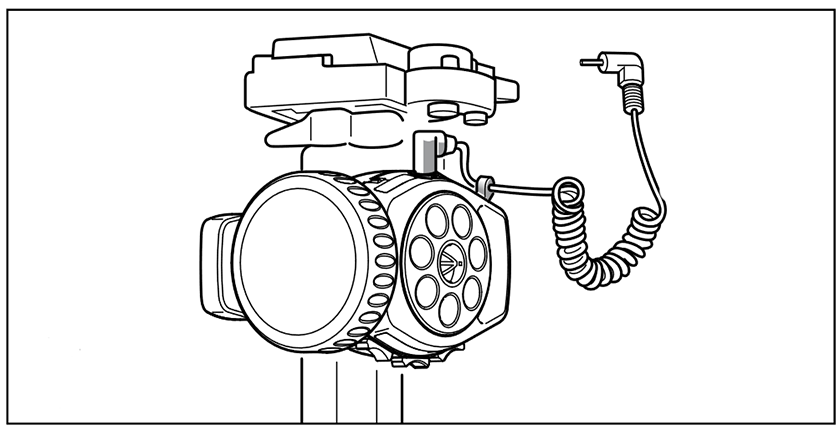

СВЪРЗВАНЕ С КАМЕРАТА

1. Изключете камерата
2. Уверете се, че свързвате контролера само към камера Panasonic DVX-100B или HVX-200
3. Свържете кабела на контролера към конектора за фокус/диафрагма - 4 полюсен 3.5mm жак
4. Включете камерата – сега можете да започнете да използвате контролера

РАБОТА

Работа с режим на фокус без лимити

Преместете "Focus custom/std" в позиция STD - наляво.

Завъртете колелото за фокус по посока на часовниковата стрелка (или обратно на часовниковата стрелка, в зависимост от превключвателя за посока на фокуса), за да промените фокуса на камерата от близък към далечен. Фокусът ще се промени в рамките на пълния обхват, наличен на камерата.

Забележка: минималната стойност на фокуса може да бъде ограничена от вариообективите.
Стойност "0" може да бъде получена само когато увеличението на камерата не е максимално широко.

Работа с режим на фокус с лимити

Преместете "Focus custom/std" в позиция CUSTOM - надясно.

Настройте близкия и далечния лимит на фокуса:

• Преместете колелото за фокус в минимална близка позиция на фокус
• Използвайки бутона за близък лимит на фокуса, настройте фокуса на камерата за близък обект
• Преместете колелото за фокус в максимална далечна позиция на фокус
• Използвайки бутона за далечен лимит на фокуса, настройте фокуса на камерата за далечен обект

Завъртете колелото за фокус по посока на часовниковата стрелка (или обратно на часовниковата стрелка, в зависимост от превключвателя за посока на фокуса), за да промените фокуса на камерата от близък към далечен. Фокусът ще се промени в рамките на зададените лимити.

Забележка: В режим с лимити на фокуса може да не винаги да сте в състояние (зависи от типа на камерата) да фокусирате през целия наличен диапазон на фокусиране на камерата. Ако фокусирането на далечни/близки обекти е извън тези лимити, използвайте режим на фокус без лимити.

Персонализиране на посоката на фокуса

За да промените посоката на фокуса, преместете превключвателя за посока на фокуса, намиращ се в горната лява част на корпуса на контролера, в противоположна позиция.

Режим на променлива диафрагма

Завъртете ръчния бутон за диафрагма по посока на часовниковата стрелка (или обратно на часовниковата стрелка, в зависимост от превключвателя за посока на диафрагмата), за да промените диафрагмата от отворена към затворена.

Персонализиране на посоката на диафрагмата

За да промените посоката на диафрагмата, преместете превключвателя за посока на диафрагмата, намиращ се в горната дясна част на корпуса на контролера, в противоположна позиция.

Режим на фокус custom/std

За да промените режима на фокус от стандартен (std) на custom, преместете превключвателя custom/std наляво.

За да промените режима на фокус от custom на std, преместете превключвателя custom/std надясно.

Режим на диафрагма auto/Manual

За да промените режима на диафрагма от ръчен на автоматичен, преместете превключвателя за диафрагма A/M наляво.
За да промените режима на диафрагма от автоматичен на ръчен, преместете превключвателя за диафрагма A/M надясно.

ПРЕДПАЗНИ МЕРКИ

Водоустойчивост

Обърнахме голямо внимание на това контролерът да бъде възможно най-водоустойчив, като същевременно поддържаме разумна цена.
Въпреки това не можем да гарантираме 100% водоустойчивост при всички обстоятелства и трябва да избягвате да използвате контролера при тежки условия на околната среда, като дъжд и ниво на влажност над 95%.

Висока температура

Избягвайте температури, надвишаващи +70°C – особено не оставяйте контролера изложен на пряк контакт със силни слънчеви лъчи, напр. в колата, паркирана на слънчево място.

ЕКСПЛОАТАЦИОННИ СПЕЦИФИКАЦИИ

Диапазон на работна температура -10°C - +60°C
Диапазон на температура на съхранение -30°C - +80°C
Влажност отн. (без кондензация) макс. 95%

ОТКАЗ ОТ ОТГОВОРНОСТ

Информацията, съдържаща се в този документ, подлежи на промяна без предизвестие.
Manfrotto не дава гаранции и не носи отговорност за грешки в информацията, съдържаща се в този документ.
