Manfrotto 521PFi - Brukermanual for fjernkontroll for fokus

PAKKENS INNHOLD

Kontroller at du har mottatt følgende elementer:

• Denne manualen
• Grunnleggende fjernkontroll for videokamera

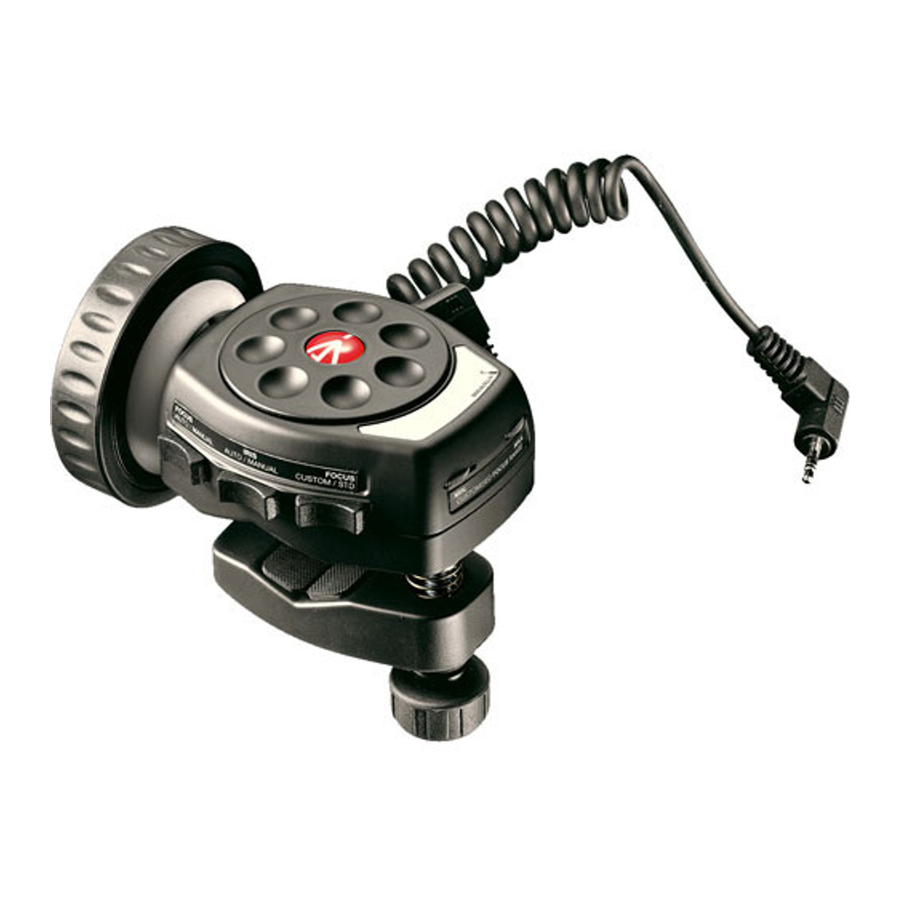

ENHETSOVERSIKT

Fokus/Iris-kontrolleren er designet for å kontrollere driften av Panasonic DVX-100B og HVX-200 kameraer.

1. Manuell Iris-knapp
2. Bryter for fokusretning
3. Ø 3,5 mm jack
4. Bryter for irisretning
5. Posisjonsminneskilt
6. Knapp for fokus fjern grense
7. Knapp for fokus nær grense
8. Fokus custom/std bryter
9. Iris A/M bryter
10. Fokus A/M bryter
11. Posisjonsminneskilt
12. Fokushjul

Funksjoner

Variabel trinnløs fokuskontroll

• Variabel trinnløs iriskontroll
• Tilpasset fokusområde: knapp for fjern grense (MAX)
• Tilpasset fokusområde: knapp for nær grense (MIN)
• Fokus custom/std
• Bryter for fokusretning
• Bryter for irisretning
• Fokus auto/manuell
• Iris auto/manuell
• Klemmeområde: firkantet eller rektangulært rør med flate overflater: 5 mm-30 mm høyde
• Klemmeområde: rundt rør/rørledning/stang: 35 mm diameter

HURTIGSTARTGUIDE

Kobling med støtte (firkantet, rektangulært, rundt rør/rørledning/stang)

Klemmeområde: firkantet eller rektangulært rør med flate overflater: 5 mm-30 mm høyde
Klemmeområde: rundt rør/rørledning/stang: 35 mm diameter

KOBLE TIL KAMERAET

1. Slå av kameraet
2. Sørg for å koble kontrolleren kun til Panasonic DVX-100B eller HVX-200 kamera
3. Koble kontrollerkabelen til fokus/iris-kontakten - 4-polet 3,5 mm jack
4. Slå på kameraet – nå kan du begynne å bruke kontrolleren

BRUK

Arbeide med fokusmodus uten grenser

Flytt "Focus custom/std" til STD-posisjon-venstre.

Roter fokushjulet med klokken (eller mot klokken, avhengig av bryteren for fokusretning) for å endre fokus på kameraet fra nært til fjernt. Fokus vil endres innenfor hele området som er tilgjengelig på kameraet.

Merk: minimal fokusverdi kan være begrenset av zoomobjektiver.
"0"-verdi kan kun oppnås når kamerazoom ikke er maksimalt bredt.

Arbeide med fokusmodus med grenser

Flytt "Focus custom/std" til CUSTOM-posisjon-høyre.

Sett opp fokus nær og fjern grenser:

• Flytt fokushjulet til minimal fokus nær posisjon
• Bruk fokus nær grense-knappen for å sette opp fokus på kameraet for nært objekt
• Flytt fokushjulet til maksimal fokus fjern posisjon
• Bruk fokus fjern grense-knappen for å sette opp fokus på kameraet for fjernt objekt

Roter fokushjulet med klokken (eller mot klokken, avhengig av bryteren for fokusretning) for å endre fokus på kameraet fra nært til fjernt. Fokus vil endres innenfor oppsatte grenser.

Merk: I modus med fokusgrenser kan du kanskje ikke alltid (avhenger av kameratype) fokusere gjennom hele det tilgjengelige fokusområdet på kameraet. Hvis fokusering av fjerne/nære objekter er utenfor disse grensene, bruk fokusmodus uten grenser.

Tilpasse fokusretning

For å endre fokusretningen, flytt bryteren for fokusretning, som du finner øverst til venstre på kontrollerhuset, til motsatt posisjon.

Variabel Iris-modus

Roter den manuelle Iris-knappen med klokken (eller mot klokken, avhengig av bryteren for irisretning) for å endre iris fra åpen til lukket.

Tilpasse Iris-retning

For å endre Iris-retningen, flytt bryteren for irisretning, som du finner øverst til høyre på kontrollerhuset, til motsatt posisjon.

Fokus custom/std modus

For å endre fokusmodus fra standard (std) til custom, flytt custom/std-bryteren til venstre.

For å endre fokusmodus fra custom til std, flytt custom/std-bryteren til høyre.

Iris auto/Manuell modus

For å endre iris-modus fra manuell til auto, flytt iris A/M-bryteren til venstre.
For å endre iris-modus fra auto til manuell, flytt iris A/M-bryteren til høyre.

FORHOLDSREGLER

Vannbestandighet

Vi har lagt mye vekt på å gjøre kontrolleren så vannbestandig som mulig, samtidig som vi opprettholder en rimelig pris.
Vi kan imidlertid ikke garantere 100 % vannbestandighet under alle omstendigheter, og du bør unngå å bruke kontrolleren under vanskelige miljøforhold som regn og over 95 % fuktighetsnivå.

Høy temperatur

Unngå temperaturer over +70°C – spesielt må du ikke la kontrolleren være utsatt for direkte kontakt med kraftig solskinn, f.eks. i bilen parkert på et solrikt sted.

DRIFTSSPESIFIKASJONER

Driftstemperaturområde -10°C - +60°C
Lagringstemperaturområde -30°C - +80°C
Luftfuktighet rel. (ikke-kondenserende) maks. 95 %

ANSVARSFRASKRIVELSE

Informasjonen i dette dokumentet kan endres uten varsel.
Manfrotto gir ingen garanti og skal ikke være ansvarlig for eventuelle feil i informasjonen i dette dokumentet.
